多通连接式弯管支撑结构三维建模

　　在流体输送、气动回路以及小型设备的管线排布场景中，这类多通弯管支撑结构的应用十分普遍，它并非单一的管路接头，而是同时承担管路转接、结构支撑、多通路分流的复合功能，常见于小型自动化设备的气路排布、实验台流体管路架设、小型动力单元的油路连接工位，区别于标准的快插接头或者焊接弯管，这类一体化成型的结构件不需要额外搭配固定支架，自身的弯折结构就可以完成不同走向管路的对接，同时依托三个不同轴向的通孔结构，实现三个方向的管路连通，省去了多个接头拼接带来的密封隐患。

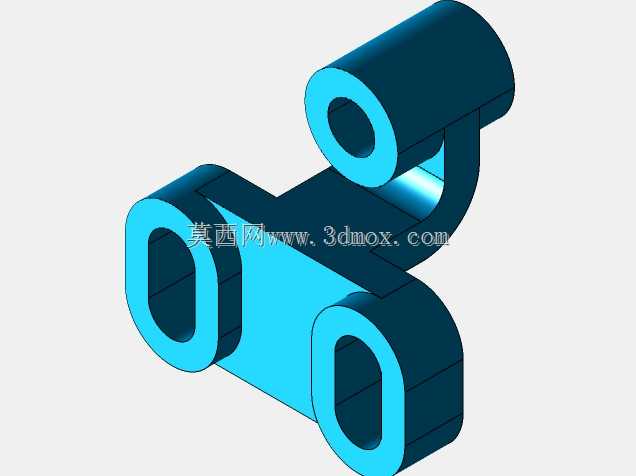

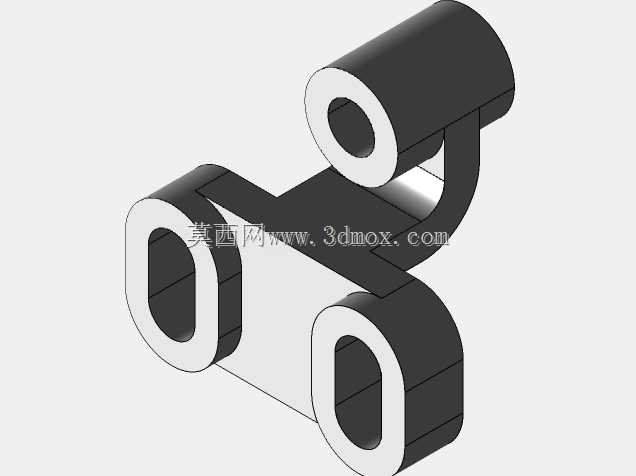

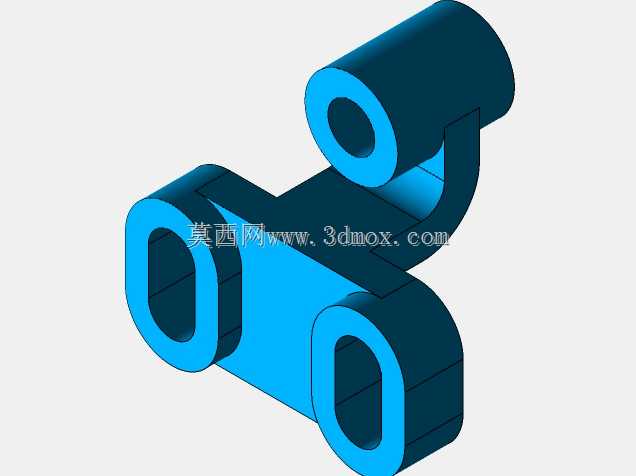

　　从实际使用的功能层面看，该结构的三个通孔分别对应不同的安装方向，上方的单孔通路与下方两个平行排布的孔位形成空间错位，弯折的连接臂在孔位之间形成刚性支撑，既可以保证管路连通后的流通截面一致，不会因为弯折产生过大的流阻，也能在安装后直接作为管路的固定支撑点，不需要额外加装管夹或者固定支架，在空间紧凑的设备内部，这种一体化设计可以大幅减少装配零件数量，降低装配复杂度，同时减少接头位置的泄漏点，对于低压流体回路、低压气动回路来说，这种结构的可靠性远高于多个标准件拼接的方案。

　　设计这类结构的时候，首先要确定的是三个孔位的相对位置关系，需要匹配实际安装空间内的管路走向，上方孔位的轴线与下方两个孔位的轴线呈空间垂直交错，连接臂的弯折弧度需要兼顾结构强度和成型工艺性，如果是采用机加工成型，弯折处的内外圆角需要匹配刀具的加工半径，避免出现清角无法加工的问题，如果是采用注塑或者铸造成型，弯折处的壁厚需要保持均匀，避免出现缩孔或者应力集中的问题。孔位的内径尺寸需要匹配对接管路的外径，保证配合公差在合理范围内，过松会出现密封失效，过紧会导致装配困难，孔位的端面需要加工平整，保证对接时的密封面贴合度，对于需要安装密封圈的场景，孔位端部还需要预留密封圈的安装槽位。

　　外形尺寸与安装边界方面，这类结构的整体外轮廓需要适配安装空间的限制，下方两个平行孔位的中心距需要匹配设备上对应的安装接口间距，上方孔位的伸出高度需要避开周边的其他零部件，避免安装后出现干涉。连接臂的厚度需要根据管路内的工作压力计算，保证在额定工作压力下不会出现变形或者破裂，孔壁的厚度同样需要满足耐压要求，同时要考虑安装时的拧紧力矩，避免装配时孔壁出现开裂。结构的外表面不需要过高的表面粗糙度，只要没有明显的毛刺、飞边即可，但是孔位的内表面需要保证光滑，减少流体流动时的阻力，同时避免杂质在管壁残留。

　　在实际选型应用时，需要先确认三个通路的流通方向是否符合回路的设计要求，核对每个孔位的通径是否满足流量需求，同时确认结构的材质是否适配输送的介质，比如输送腐蚀性流体需要选用耐蚀材质，气动回路可以选用轻质的铝合金或者工程塑料材质，油路则需要选用耐油的材质。安装时需要注意每个接口的对接方向，避免装反导致管路走向错误，固定时如果需要额外加装固定件，要避开结构的弯折应力集中位置，防止长期受力后出现结构断裂。这类一体化结构相比拼接式的管路组件，在紧凑空间内的适配性更强，维护成本更低，只要设计阶段匹配好安装尺寸和通径参数，长期使用的稳定性会有明显提升。
