异径正交带加强筋管路连接结构

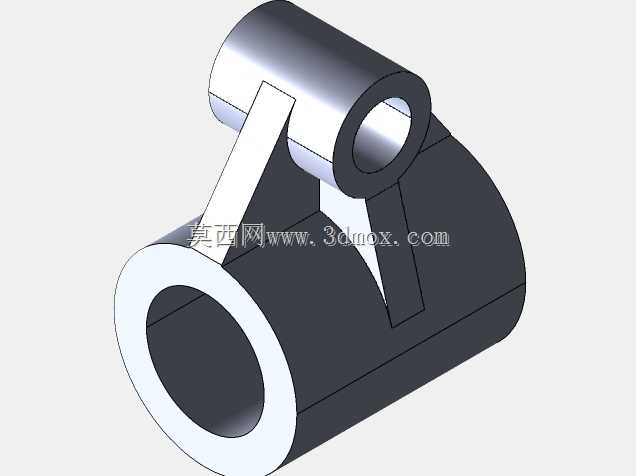

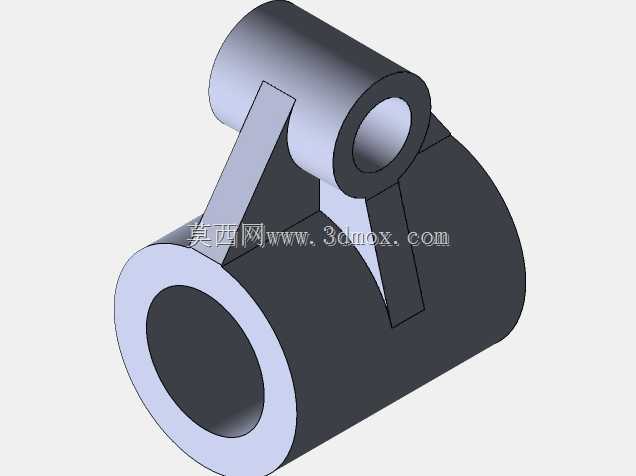

　　这类带斜向加强筋的异径正交管路构件，常出现在中低压流体输送系统的分支节点位置，区别于普通三通接头的薄壁结构，额外增设的支撑筋板直接连通主管外壁与支管根部，从结构受力层面解决支管悬臂过长带来的应力集中问题。实际工况中，正交布置的管路除了承受内部流体的压力脉动，还会承接支管端连接阀组、仪表的附加载荷，普通无加强的正交接头在长期交变载荷下，支管与主管的相贯线位置极易出现疲劳裂纹，尤其是输送有一定温度的流体时，热胀冷缩带来的附加位移会进一步放大焊缝位置的应力水平。

　　设计这类构件时，首先要确定主管与支管的通径匹配关系，主管的通径通常大于支管，两者轴线保持空间垂直相交，相贯线处做等半径圆角过渡，避免尖角造成的应力突变。斜向筋板的布置并非随意设置，筋板的两个连接面分别贴合主管外圆柱面与支管外圆柱面，筋板的厚度通常取主管壁厚的0.8-1.2倍，宽度从主管外壁延伸至支管靠近端面的位置，既保证支撑刚度，又不会过度增加构件整体重量。筋板与两个管体的连接位置采用连续焊接结构，建模时需要注意焊缝的坡口预留，实际加工中如果是铸造一体成型的构件，筋板与管体的交接位置要做铸造圆角，避免浇注时出现冷隔缺陷。

　　从安装边界来看，主管的两个端面为同轴的圆形配合面，加工时需要保证两端面的同轴度以及端面与轴线的垂直度，端面通常预留焊接坡口或者法兰连接的密封面位置，根据实际管路的压力等级选择对应的连接形式。支管的端面同样为圆形配合面，其轴线与主管轴线的垂直度公差需要控制在合理范围内，避免后续安装外接元件时出现对位偏差。构件整体的外形轮廓需要考虑安装空间的避让，筋板的外边缘做倒角处理，防止安装过程中划伤操作人员，也避免与周边管路、支架发生干涉。

　　实际应用场景中，这类结构除了流体管路系统，也会出现在气动控制系统的分支气路、小型液压站的油路分配位置，甚至在一些框架式设备的支撑节点上也能看到类似的结构逻辑——两个垂直相交的筒状承载构件，通过斜向筋板提升整体抗扭、抗弯能力。建模过程中，优先绘制两个正交的空心圆柱体作为基础主体，通过布尔运算合并为单一实体后，再绘制筋板的截面轮廓，沿法向拉伸后与主体合并，最后对所有锐边做倒圆角处理，相贯线位置的圆角半径需要根据壁厚调整，避免出现壁厚不均的问题。需要注意的是，这类构件如果用于流体输送，内部流道要保持光滑过渡，不能有凸起或者凹陷造成的流阻增大，建模时要检查内部相贯位置的曲面连续性，必要时做曲面过渡处理，减少流体在节点位置的涡流损失。

　　从受力角度分析，当支管端承受垂直于支管轴线的侧向载荷时，斜向筋板会将部分载荷直接传递到主管的本体上，改变原本仅靠相贯线位置承载的受力状态，让应力分布更加均匀，相比在支管周围增设多个径向筋板的设计，单块斜向筋板在满足承载要求的前提下，用料更少，铸造或者焊接的加工量更小，同时不会在筋板之间形成积留积液、积尘的死角，更适合有清洁要求的流体输送场景，比如净水输送、洁净气路等工况。安装时，主管段通常与主路管路同轴连接，支管段根据需求接入分支管路或者安装检测仪表、泄压阀类元件，筋板的位置需要避开管路支架的安装点位，也不能遮挡后续维护时的操作空间，设计阶段就要提前考虑扳手操作空间、元件拆装的移动行程，避免出现构件安装完成后周边元件无法拆卸维护的问题。
