旋转环眼起重吊具连接结构设计

　　在起重吊装、物料转运、设备安装的现场作业场景里，这类带旋转结构的环眼吊具是索具系统里的核心受力连接件，区别于固定式吊环，它的核心作用是抵消吊装过程中吊索产生的扭转应力，避免钢丝绳或吊带因为拧结出现局部应力集中，大幅降低索具断裂的风险，同时也能让被吊工件在吊装过程中灵活调整角度，适配不同的吊装姿态需求，在车间重型设备移位、港口散货捆扎、钢结构安装、模具吊装等场景都有极高的使用频率。

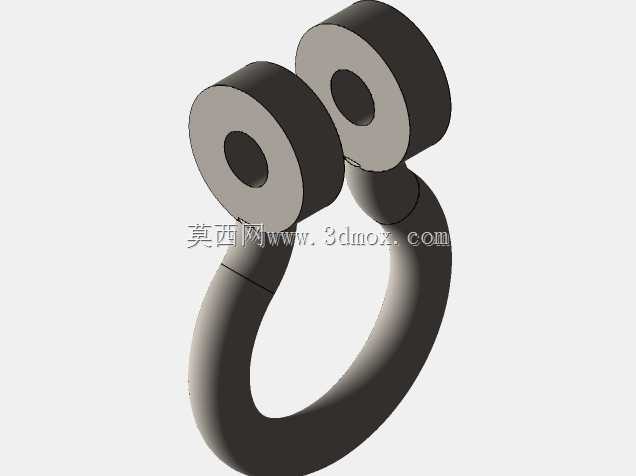

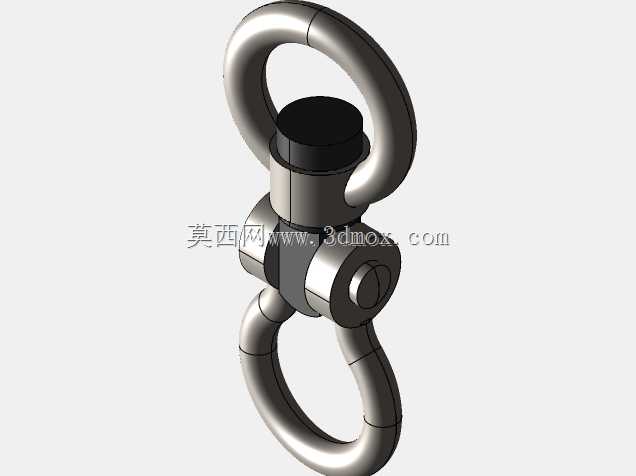

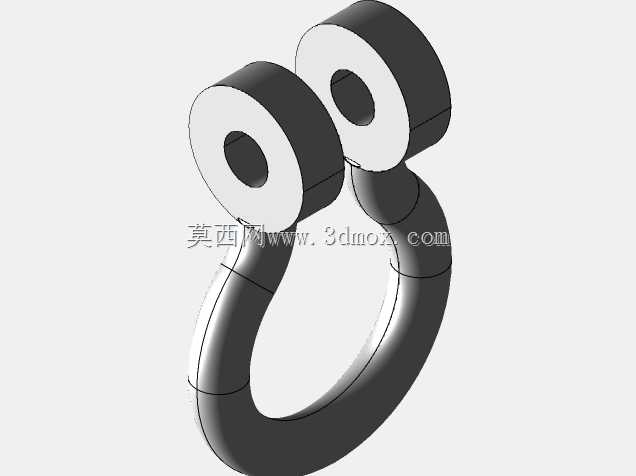

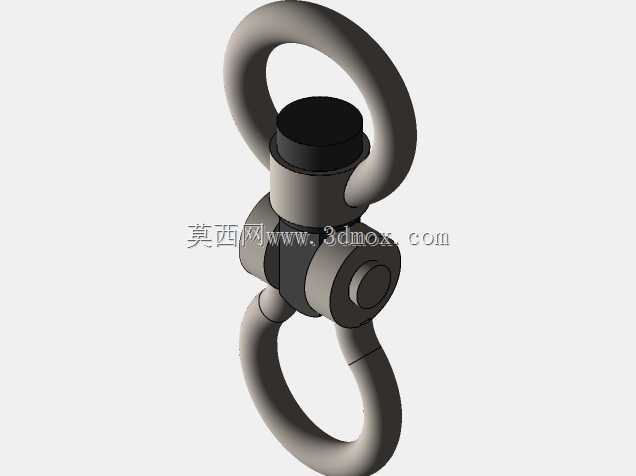

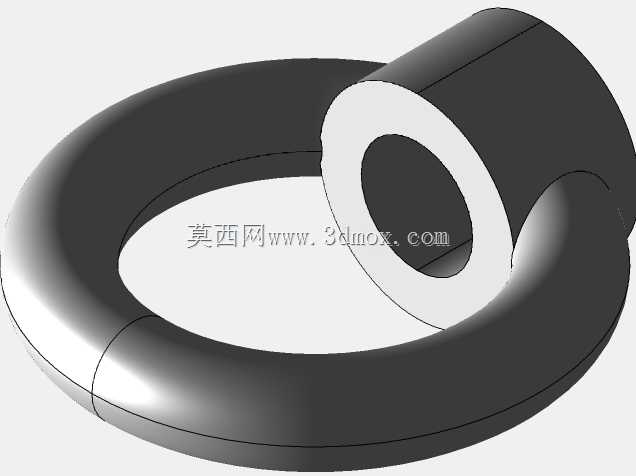

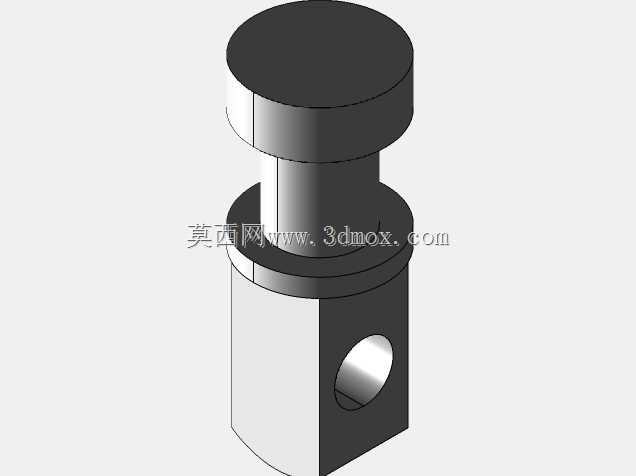

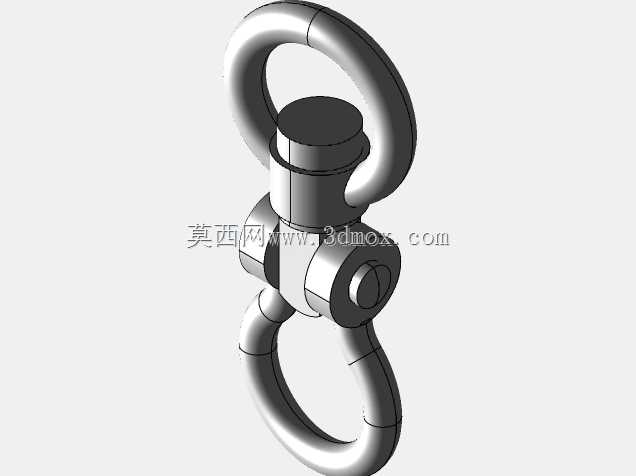

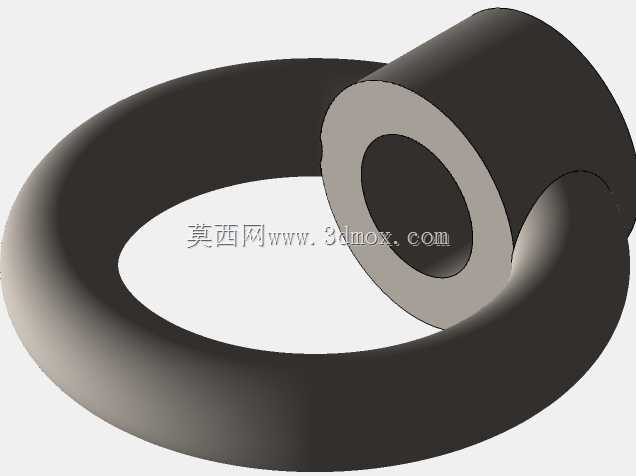

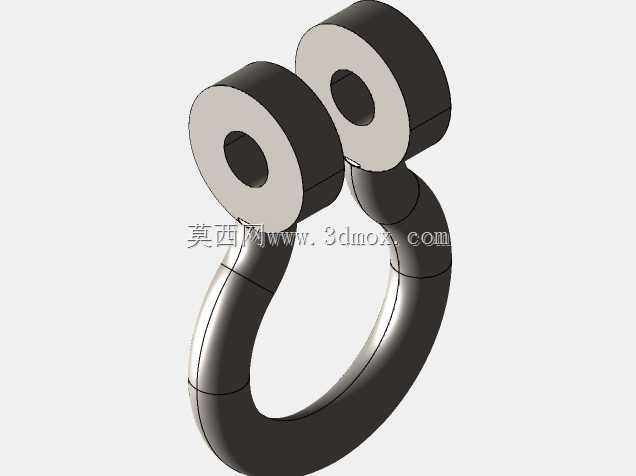

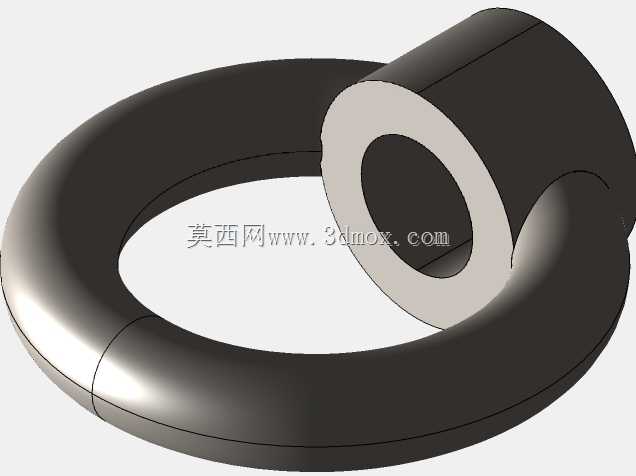

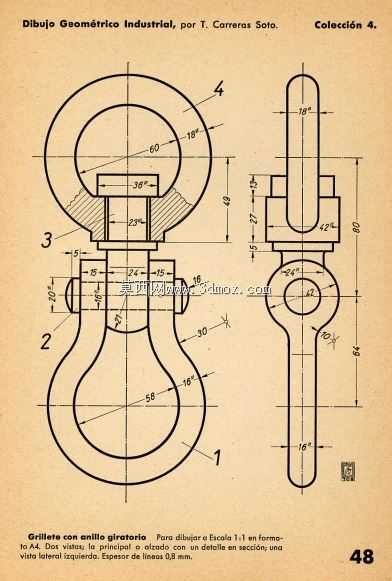

　　从结构功能上看，这套构件分为两个核心配合部分，上部是带通孔的环形吊耳，下部是带销轴孔的钩体基座，两者通过横向穿装的销轴完成铰接，铰接位置预留了足够的转动间隙，让上下两部分可以绕销轴轴线做360度范围内的自由摆动，同时上部环眼的内孔做了圆弧过渡处理，避免和吊索接触位置出现锐边切割，能有效保护吊带、钢丝绳的表层结构，减少索具磨损。下部钩体的轮廓采用了大圆弧过渡的水滴形内腔，内腔尺寸适配常规直径的卸扣、吊链连接，不会出现卡滞问题，钩体两侧的销轴安装位做了加厚凸台处理，用来强化销轴孔的受力强度，避免长期受拉后出现孔位变形、销轴脱出的问题。

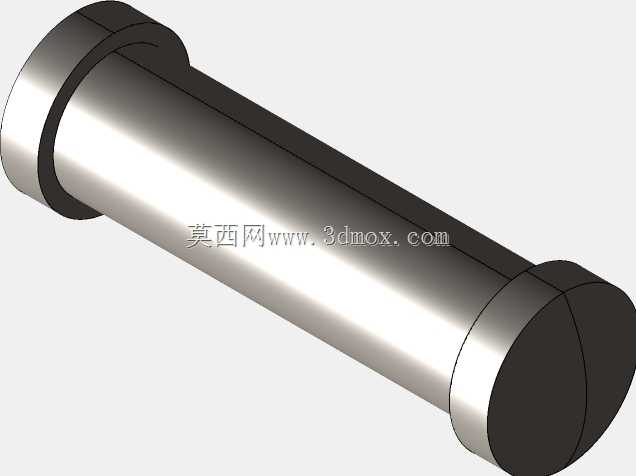

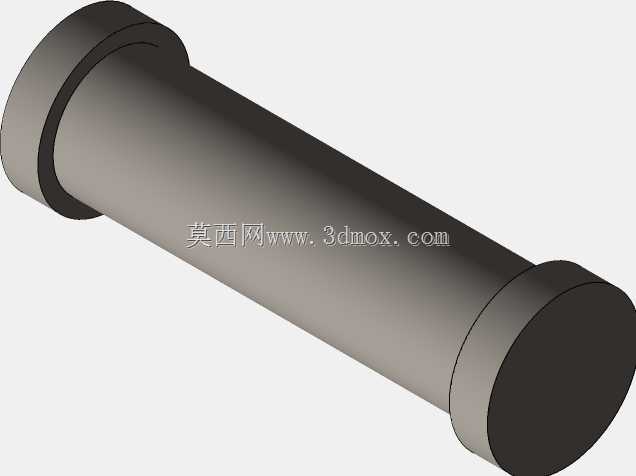

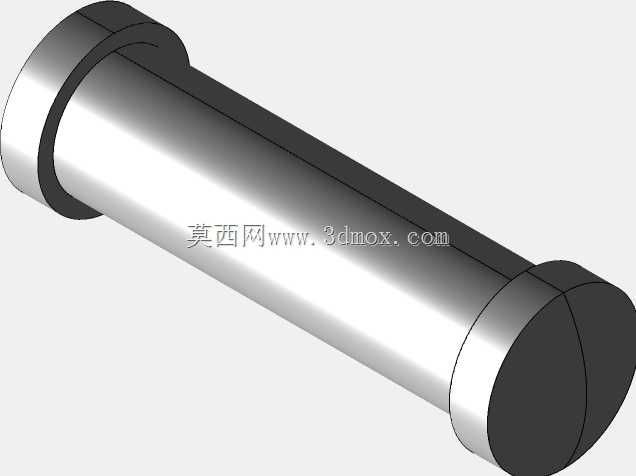

　　设计过程中首先要考虑的是受力路径的合理性，整个构件的拉力从上部环眼传入，通过两侧的凸台结构传递到横向销轴，再由销轴将载荷均匀分散到下部钩体的两个侧板上，最终传递到下方连接的被吊物上，所有受力转折的位置都没有采用直角结构，全部做了圆角卸荷处理，从根源上减少应力集中点。尺寸设计上，上部环眼的内孔直径适配行业内通用的2吨到5吨级卸扣、吊钩的连接尺寸，环眼的截面厚度经过载荷校核，满足额定起重量下的抗拉强度要求，不会出现环眼拉断的失效问题；横向销轴的直径和下部钩体的销孔采用间隙配合，既保证转动灵活性，又不会因为间隙过大导致销轴受剪时出现局部应力过大；下部钩体的开口尺寸和内腔深度经过匹配设计，连接配套吊具后不会出现意外脱钩的情况，同时钩体的外侧轮廓做了圆滑处理，避免吊装过程中刮擦被吊工件的表面，尤其适合吊装表面精度要求较高的加工件、涂装件。

　　安装边界上，这套吊具属于索具中间连接构件，不需要额外的固定安装基础，使用时只需要将上部环眼穿入上方起重机的吊钩或者吊带的吊环内，下部钩体连接下方被吊物的吊点或者配套卸扣即可，铰接转动的结构可以自动适配吊装过程中上下吊点的角度偏差，不需要额外调整吊索的姿态，能有效缩短吊装准备的时间。需要注意的是，铰接销轴的两端需要加装防脱卡簧或者开口销，避免作业过程中销轴轴向窜动脱出，所有配合面在加工时需要保证足够的光洁度，减少转动过程中的磨损，延长构件的使用寿命。长期在户外或者腐蚀环境使用时，这类构件通常会做镀锌或者发黑处理，提升防锈能力，避免因为锈蚀导致转动卡滞、构件强度下降。

　　从建模逻辑上看，这类构件的建模需要重点关注各个配合面的尺寸公差，销轴和销孔的配合间隙要控制在合理范围内，既不能过紧导致转动困难，也不能过松导致晃动量过大；所有受力位置的圆角尺寸要严格按照受力校核的数值设置，不能随意缩小圆角半径导致应力集中；环眼和钩体的截面尺寸要保证均匀过渡，避免出现截面突变导致的强度薄弱点。在装配验证时，要模拟实际吊装过程中的转动角度，检查上下两部分在最大摆动角度下是否会出现结构干涉，保证全角度范围内转动顺畅，没有卡滞点。
