敞口式钣金收纳槽结构设计

　　这类敞口式钣金构件在工业生产场景中应用十分广泛，小到生产线旁的零散零件收纳、工位工具临时放置，大到设备内部的走线导槽、物料导流接料结构，都能见到这类结构的身影。不同于注塑成型的塑料槽体，钣金材质的槽体具备更好的抗冲击性与耐温性能，在机加工车间、焊接工位、设备内部集成等场景下，不会因为偶尔的焊渣飞溅、金属零件磕碰就出现开裂、变形过度的问题，长期使用的结构稳定性更有保障。

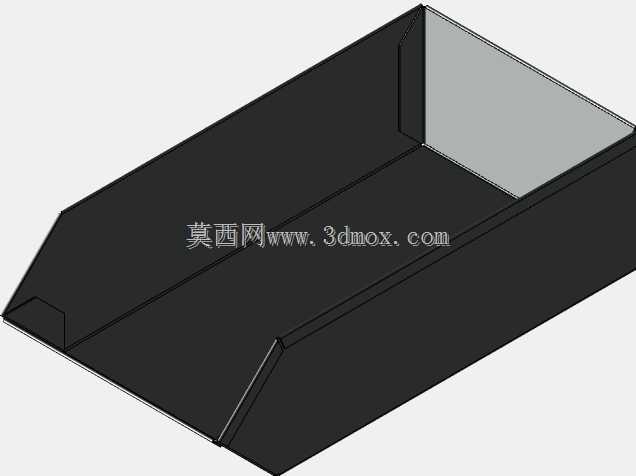

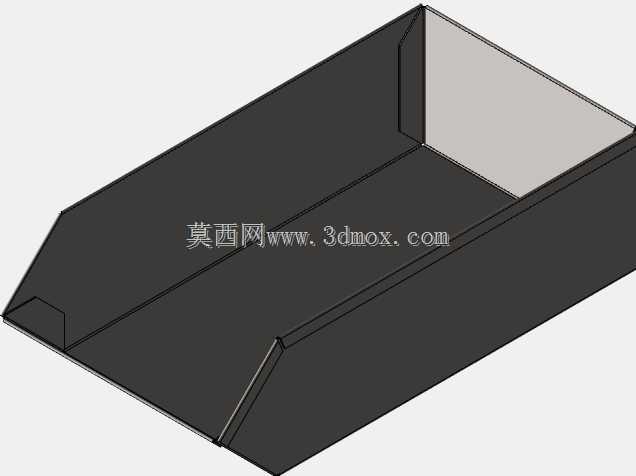

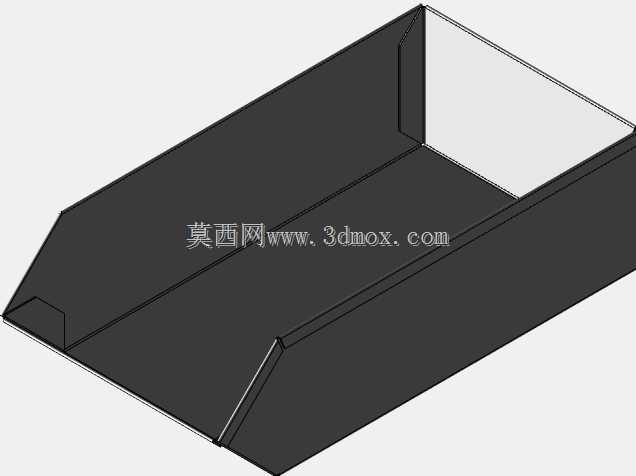

　　从实际功能来看，该构件采用五面围合、顶部全敞口的结构形式，三个相邻侧边采用等高折弯设计，其中一个侧边做了斜切收边处理，剩余一个侧边高度略低于其余三边，这种高度差设计并非加工误差，而是特意为物料取放、液体导流预留的操作空间——如果是用作工位零件收纳，较低的侧边可以让操作人员不用抬高手臂就能轻松拿取槽内的螺丝、垫片、小型加工件，减少重复操作的疲劳感；如果是用作设备内部的接液、导料结构，斜切边与低侧边可以形成自然的导流角度，让残留的切削液、加工碎屑顺着坡度流向指定排出位置，避免槽内积液积屑。

　　设计这类钣金构件时，首先要考虑的是折弯工艺的可行性，所有折弯边的内R角统一匹配常规钣金折弯的下模槽口参数，不需要定制特殊刀具就能完成加工，能有效降低生产环节的换模成本。槽体的边角位置没有采用满焊拼接，而是通过折弯时预留的工艺搭边做定位点焊，既保证了槽体的结构强度，又避免了满焊带来的热变形问题，后续打磨焊缝的工作量也能大幅减少。槽体底部做了微幅的平面度公差控制，安装时不需要额外加调整垫片就能平稳放置在工作台面或者设备机架上，四个底角预留的微小避空位，还能避免台面残留的铁屑、杂物顶起槽体导致放置不稳。

　　从安装边界来看，该槽体的外形轮廓规整，没有外凸的安装耳或者突兀的结构，既可以直接独立放置在工位台面上使用，也可以通过侧边的预留孔位（图中未完全展示的安装点位）用螺丝固定在设备机架、生产线旁的挂架上。槽体的内部深度经过合理匹配，既不会因为深度过浅导致放置的零件、物料在移动过程中滑落，也不会因为深度过深导致小件沉在槽底难以拾取。侧壁的板材厚度选用常规钣金加工的常用规格，在保证槽体侧壁不会因为放置重物出现外鼓变形的前提下，尽可能控制整体重量，单人就能轻松搬运移位，不需要借助吊装设备。

　　在实际选型适配时，这类钣金槽可以根据使用场景调整板材材质，普通车间工位使用可以选用冷轧板表面喷塑处理，成本低且具备基础防锈能力；如果是在潮湿环境或者有腐蚀性切削液的场景下使用，可以更换为304不锈钢板材，不需要额外做表面处理就能满足防锈耐蚀要求。槽体的折弯边内侧没有做额外的加强筋，是因为通过折弯形成的直角边本身就具备足够的结构强度，当槽内放置满载的金属零件时，侧壁的变形量完全在允许范围内，额外增加加强筋反而会增加加工成本，还会在槽内形成清洁死角，不利于日常清理槽内的碎屑、杂物。

　　很多刚接触钣金设计的工程师容易忽略这类敞口槽的边角处理，该结构在所有外露的折弯边位置都做了微小的钝边处理，没有锋利的锐边，操作人员在拿取槽体、取放物料时不会被划伤，符合工业设备的安全设计要求。斜切侧边的折弯角度经过反复验证，既不会因为角度过陡导致物料容易从侧边滑落，也不会因为角度过缓损失槽内的有效收纳容积，兼顾了操作便利性与空间利用率。
