文丘里效应传感装置金属外壳结构

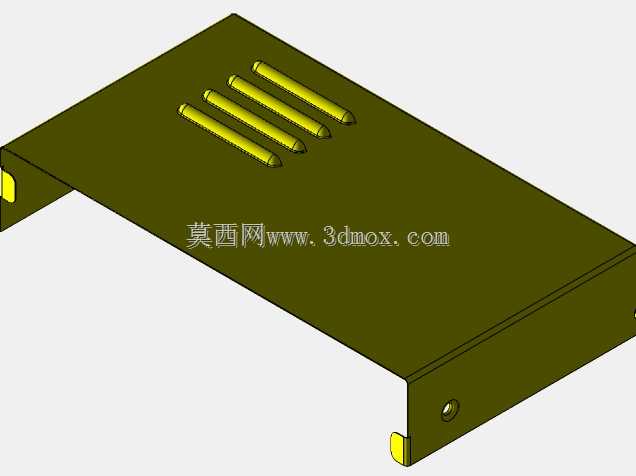

　　在工业流体测控、环境风压检测、暖通空调管路压差监测这类场景里，文丘里原理的传感装置一直是小量程压差检测的核心部件，而配套的金属外壳，直接决定了传感核心组件的防护等级、安装适配性以及长期运行的抗干扰能力。这次的壳体结构采用折弯钣金工艺成型，整体为敞口扣合式设计，主体板材选用冷轧钢板做军绿色钝化表面处理，兼顾户外安装的耐锈蚀能力与工业场景的抗磕碰性能。从结构设计逻辑来看，壳体顶面做了四道平行的长条形冲压凸筋，这部分结构并非装饰设计，一方面是通过凸筋提升薄钣金的整体刚性，避免大面薄壁在安装紧固或者长期受温差形变时出现凹陷变形，挤压内部的传感芯体与信号调理电路板；另一方面凸筋的走向顺着流体可能的凝露滑落方向设计，

　　当设备安装在高湿度管路环境中，顶面凝结的水珠会顺着凸筋的导流弧度流向壳体侧边，不会在顶面淤积渗透进壳体内部的密封接缝处。壳体的侧边预留了嵌入式安装的卡扣凸耳，也就是图中边角露出的黄色卡接结构，这种免螺丝快装结构适配标准DIN导轨安装场景，也可以直接卡入传感设备的预装基座，不需要额外打固定孔，在密集布线的机柜内部安装时，能大幅缩减装配工时，同时侧边预留的沉头螺丝孔，是作为卡扣安装的补充固定位，在高振动的工业设备旁安装时，可以追加螺丝锁紧，避免长期振动导致卡扣松脱。从安装边界尺寸来看，壳体整体为扁平长方体构型，厚度方向控制在较薄的尺寸区间，适配狭窄的设备夹层安装空间，边角全部做了R角折弯处理，没有尖锐的冲切毛边，

　　既避免安装过程中划伤操作人员的手部，也不会刮破配套的信号传输线缆外皮。壳体的内部空腔做了等距让位设计，预留出传感芯体、信号处理PCB板以及接线端子的安装空间，内壁没有多余的冲压凸起，不会干涉内部元器件的排布，同时折弯边的搭接处做了连续点焊处理，接缝处的缝隙控制在0.1mm以内，配合安装面的密封泡棉，可以达到IP54以上的防护等级，能够阻挡日常的粉尘飞溅与短时淋水。在实际选型适配时，这类壳体可以直接配套差压式文丘里传感芯体使用，不需要额外做结构修改，顶面的凸筋结构也可以作为标识粘贴的定位基准，设备型号、参数标签可以顺着凸筋的平行方向粘贴，不会因为壳体大面的不平整出现标签翘边的问题。另外壳体的表面军绿色涂层采用静电喷塑工艺，附着力强，

　　在常规工业环境下使用不会出现掉漆锈蚀的问题，即使在有弱腐蚀性气体的厂房环境中，也能保证五年以上的外壳防护寿命。从建模逻辑上，这个壳体的结构完全遵循钣金加工的工艺规范，所有折弯内角都匹配板材厚度的最小折弯半径，没有出现工艺无法实现的零半径折弯或者负角结构，冲压凸筋的拔模角度控制在合理区间，冲压成型后不会出现板材拉裂或者回弹变形超差的问题，侧边的卡扣凸耳采用一体冲压成型，不需要额外铆接配件，减少了装配零件数量，也降低了整体的加工成本。在实际管路检测场景中，这类带文丘里结构的传感装置通常安装在风管的直管段位置，外壳的扁平结构不会突出风管保温层太多，不会影响后续的保温施工，同时壳体的安装方向可以根据现场布线需求旋转调整，侧边的固定孔位是对称设计，不管是左侧出线还是右侧出线都能适配，不需要重新加工安装孔。
