传感器配套L型折弯金属安装固定件

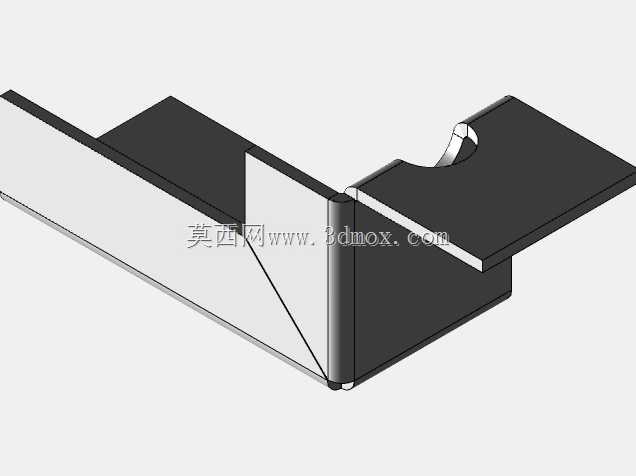

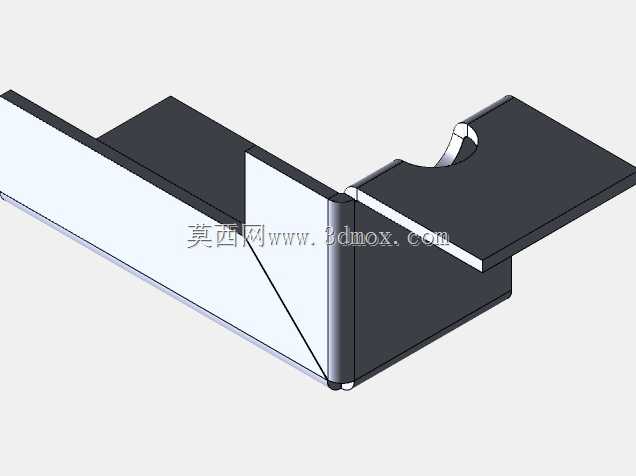

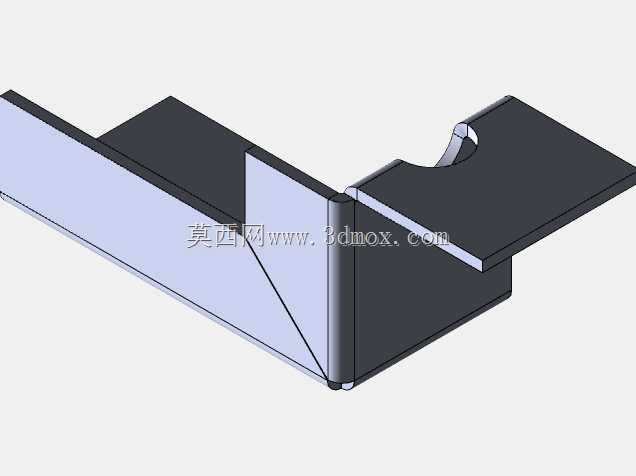

　　在工业传感检测场景中，这类折弯金属板是传感器安装环节的核心配套结构件，常应用于自动化产线的位置检测、物料到位触发、设备行程限位等工位，承担传感器本体的承载、定位与姿态固定作用，避免传感器直接安装在设备机架上出现的位置偏移、振动松脱、检测角度偏差等问题。从结构设计逻辑来看，该零件采用单道90度折弯成型工艺，两个互相垂直的安装平面分别对应不同的连接需求：其中一个平面预留传感器安装位，平面上的缺口结构是为传感器的出线端或者感应头避让设计，避免安装时传感器本体与钣金件发生硬干涉，保证感应端面能够正对被检测物体，确保检测距离与检测精度符合设计要求；另一个平面则用于与设备机架、导轨安装座或者工装台板连接，可通过螺栓穿过预设孔位完成锁紧固定。

　　设计过程中需要重点控制折弯内角的圆角半径，若圆角过小会导致钣金折弯处出现应力集中，长期受设备振动影响容易产生裂纹甚至断裂，圆角过大则会导致两个安装平面的垂直度超差，直接影响传感器的安装角度，最终造成检测信号误触发或者漏检。零件的外形尺寸需要匹配常用的小型光电传感器、接近开关的安装规格，安装边界需要预留足够的螺栓锁紧操作空间，避免在狭窄的设备内部安装时，扳手或者电动螺丝刀无法抵达锁紧位置，同时要控制整体的板材厚度，在保证结构刚性的前提下尽可能降低零件自重，减少对安装基座的负载。这类钣金件的平面度公差需要控制在合理范围内，若安装平面出现翘曲，会导致传感器锁紧后出现歪斜，感应面与被检测物体的平行度超出允许范围，

　　使得实际检测距离与标称值出现偏差，在高速运行的产线上这种偏差可能会导致设备误动作，引发撞机或者物料漏检的问题。折弯边的高度设计需要兼顾传感器的安装深度与整体结构的抗扭性能，高度过低会导致传感器固定后受力点过于靠近折弯处，长期受振动影响容易出现钣金变形，高度过高则会增加零件整体占用空间，不利于在紧凑的设备内部布局。零件表面无额外的喷涂或者镀层处理要求时，一般采用冷轧钢板直接折弯成型，若应用在潮湿或者有腐蚀性介质的工况中，则需要更换为不锈钢板材或者增加表面镀锌、喷塑处理，提升零件的抗锈蚀能力，延长使用寿命。在实际选型使用时，需要先确认待安装传感器的外形尺寸、安装孔位间距、出线方向，再匹配该金属板的安装位尺寸，同时要核算安装后传感器的感应端到被检测物体的距离，确保处于传感器的有效检测区间内，安装完成后需要手动触发测试，确认信号输出稳定无延迟，再投入正常生产使用。
