车辆进气系统筒式空气滤芯结构设计

　　在商用车、工程机械以及乘用车辆的进气系统设计中，空气滤芯是直接决定发动机进气洁净度、磨损速率与服役寿命的核心功能部件，本次呈现的筒式空气滤清器滤芯结构，是针对轴向进气、径向过滤的常规进气布局开发的成熟结构方案。从实际装车场景来看，这类滤芯普遍适配于中小型载货车辆、非道路移动机械的进气系统，安装位置通常位于车辆侧围进气道后方、增压器进气口前端的空滤壳体内部，工作过程中需要承受进气负压、环境温湿度变化以及路面颠簸带来的振动载荷，因此结构设计上需要兼顾过滤效率、流通阻力与结构可靠性三者的平衡。

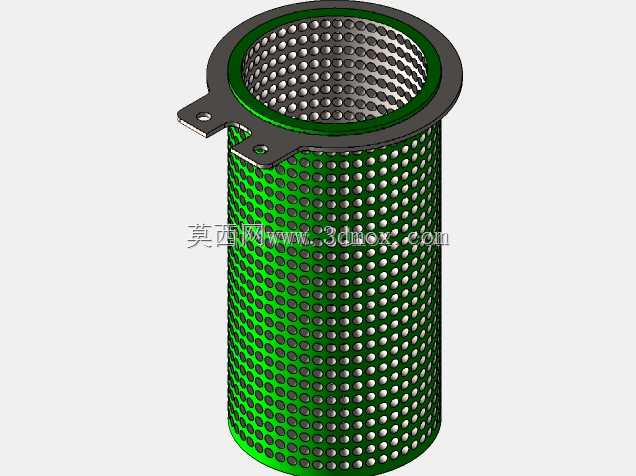

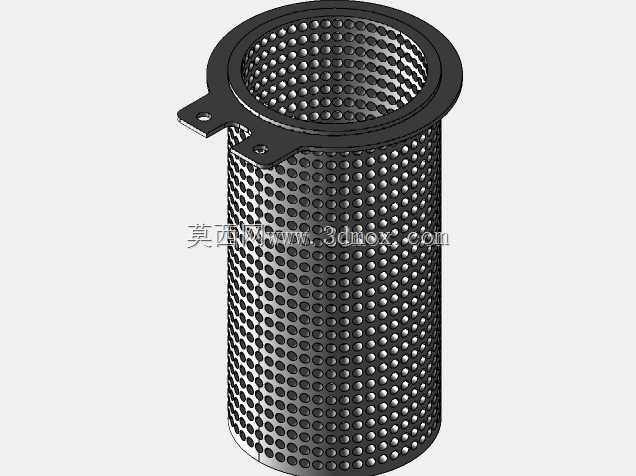

　　从结构功能特性来看，该滤芯采用冲孔金属网作为内外支撑骨架，外层覆盖绿色过滤介质，这种设计的核心考量是避免过滤介质在持续进气负压作用下出现吸瘪、变形，保证过滤面积的稳定。顶部的端盖集成了带安装孔的固定法兰，两个对称布置的安装耳片直接与空滤壳体的定位结构配合，不需要额外的转接支架就能完成轴向定位，安装时只需要对齐安装孔位拧紧紧固件即可，能够有效降低售后更换滤芯的操作难度，同时避免滤芯安装错位导致的未过滤空气旁通进入发动机。端盖与滤芯主体的结合处做了卷边密封处理，配合空滤壳体内的密封胶圈，能够阻断滤芯与壳体之间的间隙漏气通道，保证所有进入进气道的空气都必须经过过滤介质，避免大颗粒沙尘直接进入气缸造成活塞环、缸壁的磨粒磨损。

　　设计过程中，首先需要匹配发动机的额定进气流量，确定滤芯的有效过滤面积——过滤面积过小会导致进气阻力过高，造成发动机充气效率下降、动力输出不足、油耗上升；过滤面积过大则会造成滤芯尺寸冗余，挤占发动机舱的布置空间，提升不必要的制造成本。本次结构的筒身直径、有效过滤高度都是基于目标机型的进气流量参数计算得出，在保证额定流量下阻力低于行业限值的前提下，尽可能压缩径向安装尺寸，适配更多车型的空滤壳体安装边界。内外层的冲孔金属网采用均匀排布的圆孔结构，孔距与孔径经过匹配设计，既能够为过滤介质提供足够的支撑强度，避免车辆运行中滤芯反复变形造成过滤介质疲劳破损，又不会因为网板的遮挡过多减少有效通流面积。顶部法兰的安装耳片位置做了局部加厚处理，安装孔内预设了金属衬套，避免反复拆装滤芯的时候螺栓压紧力造成端盖材料开裂，提升滤芯的安装可靠性。

　　从安装边界来看，该滤芯的最大外径由筒身冲孔网的外径决定，安装时需要保证滤芯与空滤壳体之间留有均匀的环形间隙，避免滤芯安装偏斜导致局部过滤介质贴靠壳体内壁，损失有效过滤面积。顶部法兰的外径需要与空滤壳体的密封槽尺寸匹配，保证密封胶圈的压缩量处于合理区间：压缩量过小会导致密封失效出现漏气，压缩量过大则会造成滤芯安装阻力过大，装配不到位。滤芯的轴向总高度需要匹配空滤壳体的上下腔体深度，保证合盖之后滤芯两端都能被可靠压紧，不会在气流冲击下出现轴向窜动。在三维建模过程中，所有的冲孔特征都采用参数化阵列方式构建，方便后续根据不同流量需求调整滤芯直径、高度时快速更新网孔排布，端盖的安装耳片位置也设置了可调参数，能够快速适配不同车型空滤壳体的安装孔位差异，缩短同系列滤芯的衍生开发周期。

　　实际工程应用中，这类筒式滤芯的维护更换周期通常根据车辆运行的环境粉尘浓度确定，在粉尘浓度较高的矿区、工地场景下需要缩短更换间隔，而结构设计上的快装特性能够大幅降低维护的时间成本。过滤介质的折距、折高都经过优化，在有限的筒身空间内最大化拓展过滤面积，同时保证折间的气流通道通畅，避免积尘之后折间堵塞造成阻力快速上升。内外支撑网的防腐处理也是设计中需要考量的细节，因为进气中携带的水汽、油雾会长期附着在金属网表面，采用镀锌或者喷塑的表面处理能够避免金属网锈蚀脱落，锈蚀碎屑一旦被气流带入增压器或者气缸，同样会造成精密部件的磨损。
