50LPH碳化硅1/2英寸NPT接口超滤膜组件

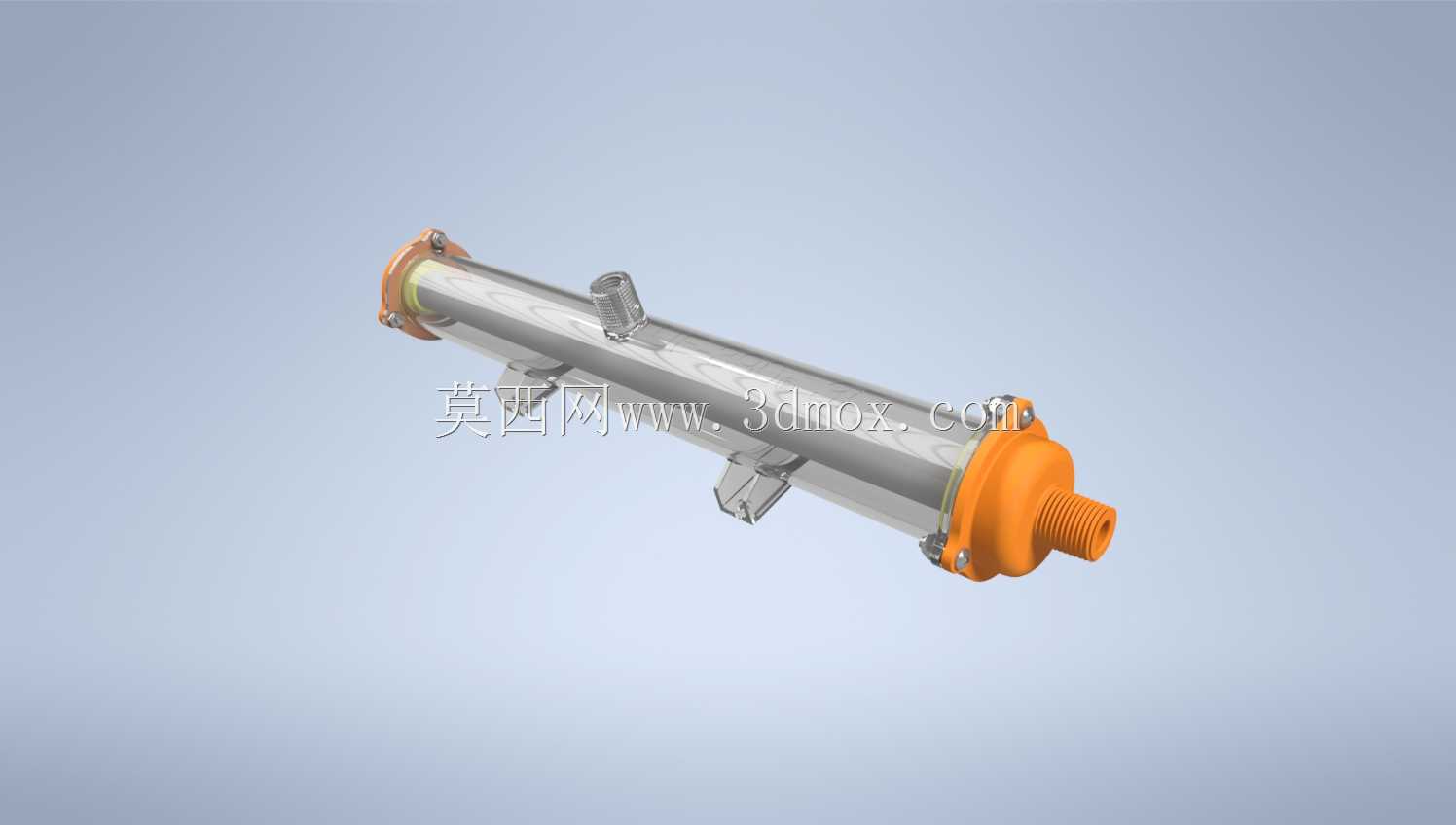

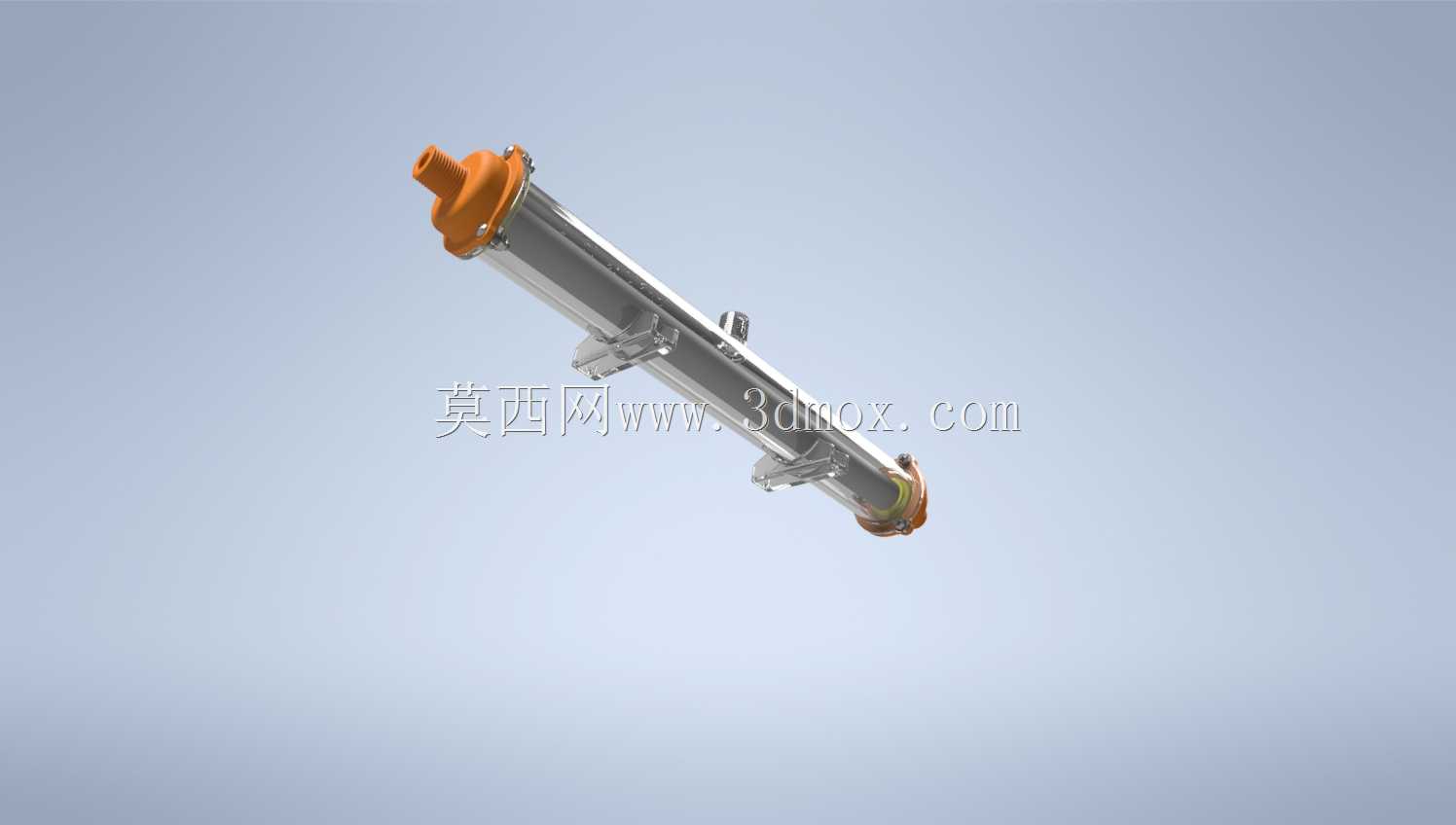

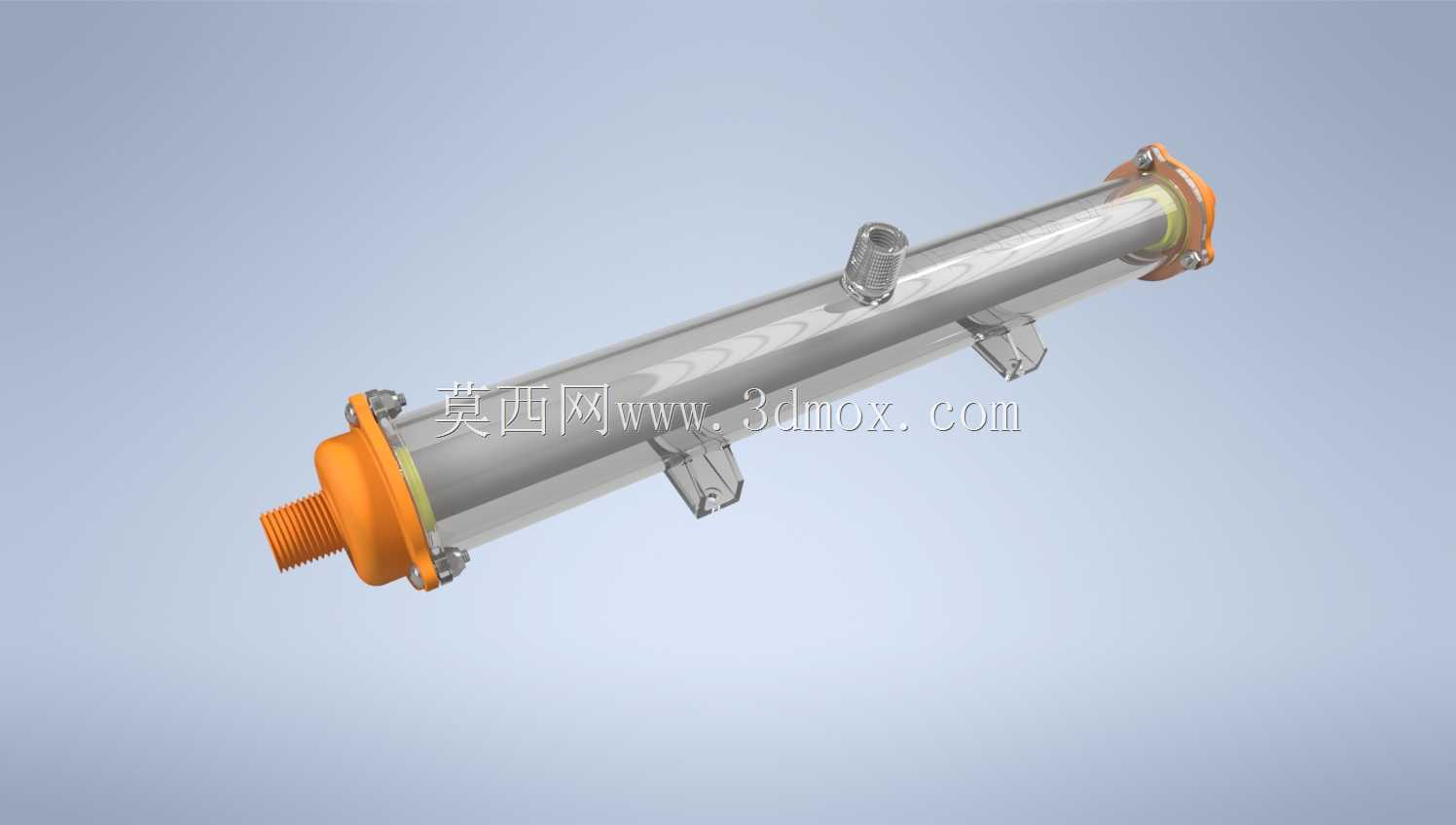

　　在小型净水终端、实验室纯水制备、小型工业循环水旁滤场景里，这类小通量超滤膜组件的应用占比一直不低，尤其是对安装空间有严格限制的柜式集成水处理设备，紧凑的柱式结构能大幅压缩设备内部的排布空间。这款超滤组件采用SiC碳化硅膜芯，相比传统有机PVDF膜材，碳化硅材质的亲水性更好，抗污染能力更强，面对含少量颗粒物、胶体类的进水工况，反冲洗的恢复率能维持在较高水平，适合长期连续运行的小型水处理回路。从结构设计来看，组件整体采用卧式柱式布局，两端采用快装式端盖锁紧结构，橙色的端盖部分做了防滑棱设计，现场维护更换膜芯时不需要专用工装，徒手即可完成端盖的拆装操作，降低了现场运维的工具依赖。端盖上的1/2英寸NPT外螺纹接口是美制锥管螺纹标准，

　　和市面上多数小型水处理管路的内螺纹接头可以直接适配，不需要额外加工转接头，接口处的密封靠端盖内置的硅橡胶O型圈实现，锁紧后能承受1.0MPa以内的工作压力，满足小型超滤系统0.2-0.6MPa的常规工作压力区间要求。组件筒体采用PETg材质注塑成型，这种透明材质的优势是可以直接观察内部膜芯的污染状态，运维人员不用拆解设备就能判断是否需要进行反冲洗或者更换膜芯，筒体的壁厚做了均匀性控制，在保证承压能力的前提下尽可能降低了整体重量，单支组件满水状态下的重量也不会超过2kg，壁挂或者集成在小型柜机内时对安装支架的承重要求很低。筒体侧面预留的侧接口是产水或者浓水出口，和两端的进出水口配合可以实现错流过滤的流道设计，进水从一端接口进入，

　　沿膜芯轴向流动，产水透过膜层从侧接口引出，浓水从另一端接口排出，这种流道设计能减少膜表面的浓差极化现象，延长膜芯的单次运行周期。设计过程中对安装边界做了充分考量，组件底部预留了两个一体式的安装支脚，支脚上的安装孔位间距符合小型水处理设备的通用安装尺寸，既可以通过抱箍固定在标准安装导轨上，也可以直接用螺丝穿过支脚孔位固定在设备安装板上，不需要额外设计定制安装支架。端盖和筒体的密封位置做了定位止口设计，装配时端盖可以顺着止口滑入到位，不会出现密封圈错位导致的渗漏问题，端盖周向的锁紧卡扣均匀分布，锁紧力均匀作用在密封圈整个圆周面上，避免局部应力过大导致密封圈过早老化失效。在实际选型应用中，这款组件适配的进水温度范围在5-45摄氏度，

　　不能用于高温冷凝水回收类的工况，也不适合处理强氧化性的流体，避免对PETg筒体和密封件造成腐蚀。针对小型商用净水设备的集成需求，组件的整体长度控制在适配常规10寸滤瓶安装位的尺寸区间，很多原有采用PP棉滤芯的小型设备，可以直接替换成这款超滤组件，不需要改动原有设备的管路和安装空间，升级过滤精度的成本很低。建模过程中对各个配合面的公差做了合理设定，螺纹接口的尺寸符合NPT螺纹的通用公差标准，端盖和筒体的配合间隙控制在0.2mm以内，既保证拆装顺畅，又不会因为间隙过大导致密封圈偏移，支脚的安装孔位做了沉头设计，固定螺丝的头部不会突出支脚表面，避免安装时和安装板出现干涉。筒体表面的光滑度做了优化，没有多余的凸起和棱角，集成安装时不会和周边的管路、其他部件产生刮擦，侧面的接口位置做了加厚处理，接管时施加的拧紧力不会导致筒体接口处开裂。
