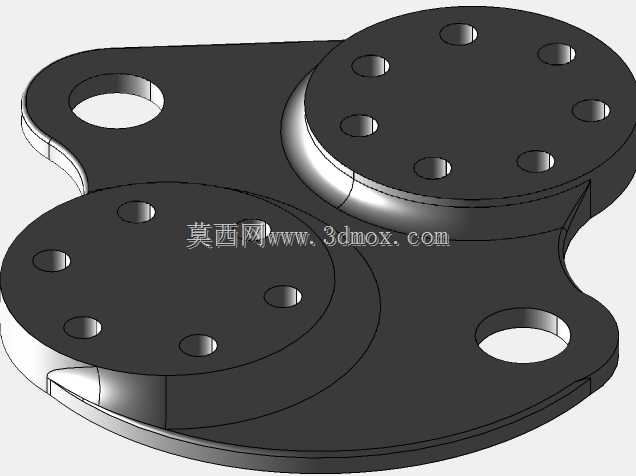

双工位多孔位传感器安装固定连接板结构

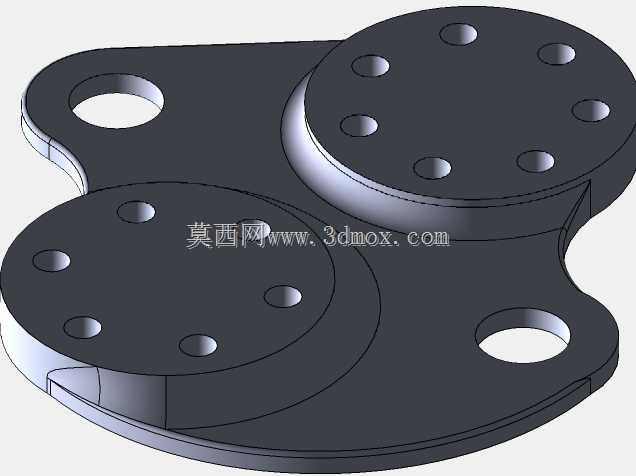

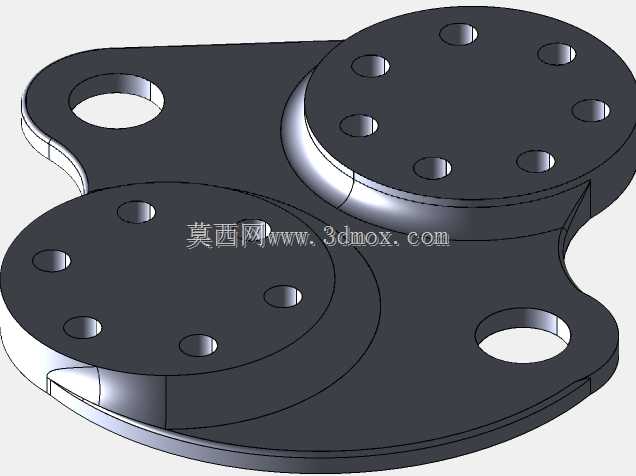

　　在工业传感检测类设备的装配环节，这类双圆形凸台结构的安装连接板，是衔接传感检测单元与设备主体机架的核心承载构件，常见于自动化产线的位置检测工位、精密仪器的传感模组固定场景，用来承载对射式、接近式等多组传感元件，同时保证各检测点位的相对位置精度，避免设备运行过程中因振动、冲击导致传感元件移位，出现检测信号丢失、误触发等影响产线运行的问题。从结构设计逻辑来看，这块板件采用一体化钣金或机加工成型的思路，主体为平板基底，上方设置两个带高度差的圆形安装凸台，每个凸台端面均匀分布6个安装孔位，可适配不同规格的传感器安装法兰，孔位的排布遵循通用传感元件的安装孔距标准，无需额外加工转接件即可完成多款同规格传感器的固定，降低装配环节的加工成本。

　　板体两侧延伸出带大尺寸通孔的安装耳，这两个通孔是整个构件与设备机架连接的主定位点，孔位尺寸适配常用的M8-M12规格的连接螺栓，安装耳的位置经过受力校核，当两个凸台同时满载安装传感元件时，连接点的受力分布均匀，不会出现单侧应力集中导致板件变形的问题。两个圆形凸台的高度差设计，是为了适配不同检测距离的传感元件安装需求，高位凸台可安装检测距离较长的对射型传感器，低位凸台可安装近距离检测的接近开关，两个工位的检测方向互不干扰，避免出现信号串扰的情况。凸台与平板基底的衔接处做了圆弧过渡处理，既可以消除机加工或钣金冲压过程中的应力集中点，提升构件的抗疲劳强度，也能避免装配过程中尖锐边角划伤操作人员或线缆。从安装边界来看，

　　这块板件的整体外轮廓尺寸适配多数中小型自动化设备的安装空间，安装耳的中心距符合通用工业铝型材的槽位间距标准，既可以直接固定在铝型材搭建的设备机架上，也可以通过转接块固定在钢板焊接的机架表面，不需要对原有设备的安装面做大规模改造。板件上的所有安装孔均采用通孔设计，既可以穿装螺栓固定传感器，也可以作为传感线缆的穿线通道，让线缆从板件背面排布，避免线缆外露被设备运动部件剐蹭，提升设备布线的整洁度与安全性。在实际选型应用中，这类构件多用于3C电子组装产线的工件到位检测工位、包装机械的物料位置检测单元、小型精密检测设备的传感模组承载架，相比单孔位的传感器安装支架，双凸台多孔位的设计可以在一块板件上集成多组检测点位，减少设备上安装支架的数量，

　　压缩设备的整体安装空间，同时保证各检测点的位置一致性，降低多支架安装带来的累计位置误差。设计过程中，板件的厚度选取充分考虑了承载需求，当安装常规的工业级接近传感器、光电传感器时，板件自身的形变控制在0.02mm以内，不会因为板件形变导致传感器的检测角度偏移，保证检测精度的稳定性。凸台端面的平面度经过精加工处理，传感器安装后与凸台端面完全贴合，不会出现安装倾斜导致的检测范围偏移，每个安装孔的位置公差控制在±0.05mm以内，保证同型号传感器更换时的位置重复精度，减少设备维护时的校准工作量。板体边缘做了倒钝处理，没有尖锐的飞边毛刺，符合工业设备的安全设计要求，两个安装耳的位置避开了凸台的正下方区域，紧固螺栓时操作空间充足，不需要特殊的加长工具即可完成装配作业。
