轻型手动搬运手推车结构设计方案

　　这款手推车的设计定位是车间、仓储场景下的轻型物料转运作业，适配100kg以内的零散工件、包装货品、工装辅料的短距离移动需求，在机械加工车间的工序间工件转运、电商仓库的小件货品分拣搬运、商超后场的补货运输场景中都能适配，相比大型搬运设备，它的通过性更强，能在0.8m宽的狭窄通道、设备间隙中灵活转向，不需要额外动力源，单人即可操作，没有运维成本。

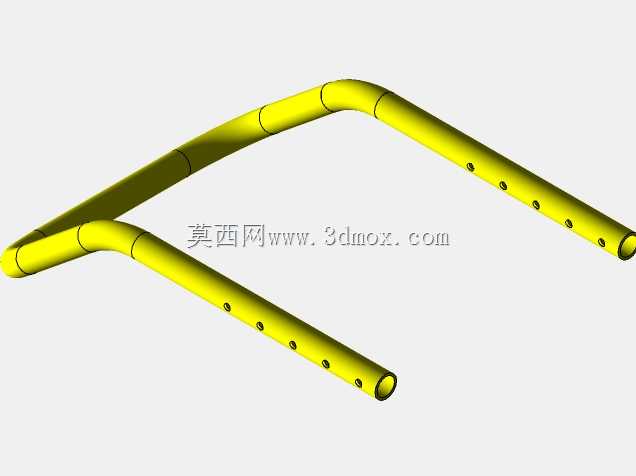

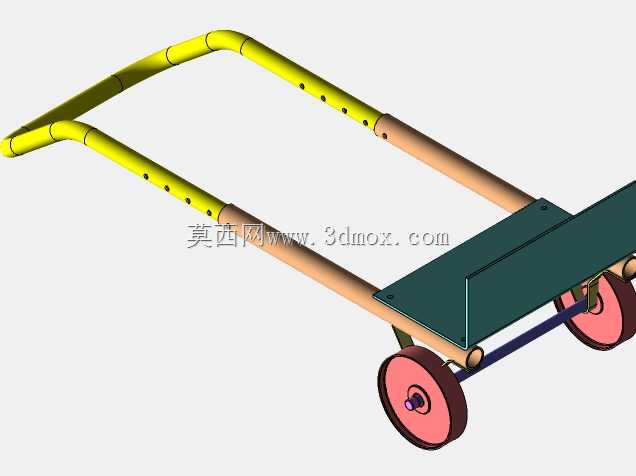

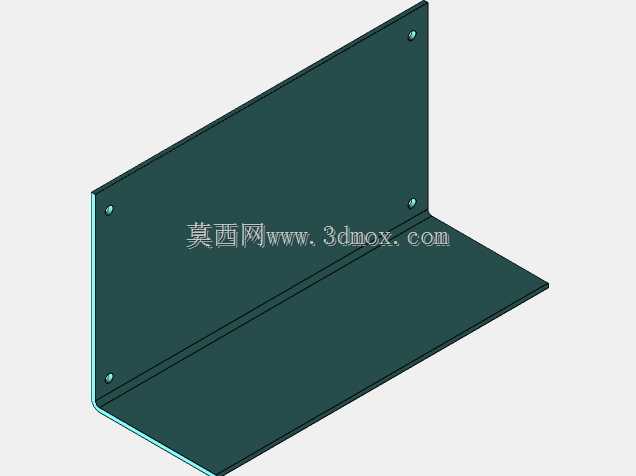

　　从结构设计逻辑来看，整车采用分体式模块化设计思路，扶手部分采用弯管成型结构，管材上预留的多组调节孔位，可以适配不同身高操作人员的握持需求，避免长期弯腰操作带来的职业劳损，扶手表面做防滑包覆处理，握持时不会因为手汗或者沾附油污出现打滑问题。扶手与承载平台的连接段采用高强度管材做支撑，连接位置设置加强筋结构，避免满载推行时连接位置出现应力集中导致的变形断裂问题。承载平台采用平板式结构，平台边缘做折边处理，既提升了平台整体的抗弯折强度，也能避免放置在平台上的物料在推行过程中从侧边滑落，平台表面做防滑纹理处理，即使放置表面光滑的塑料包装箱、金属工件，也不会因为起步、刹车的惯性出现物料移位。

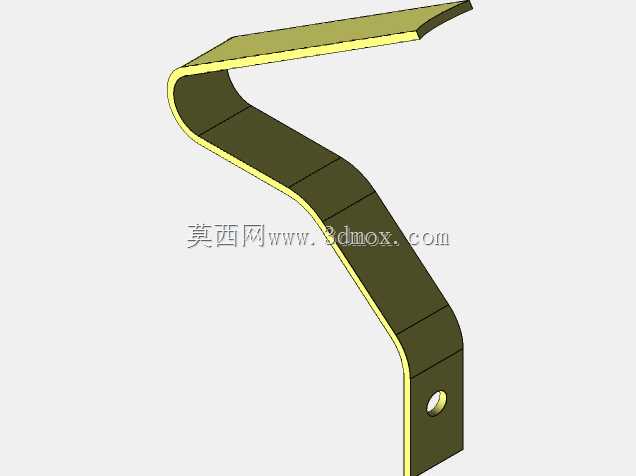

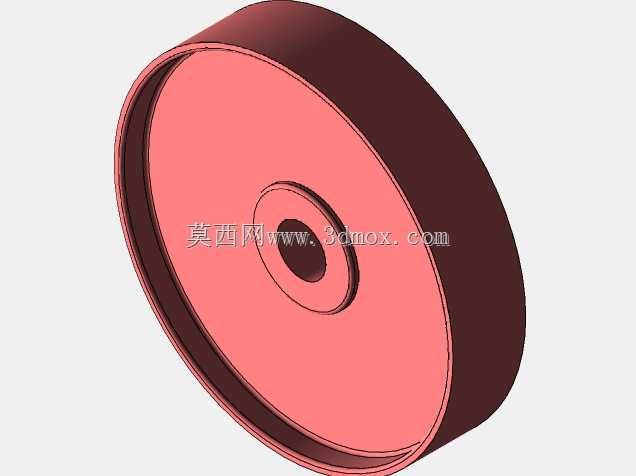

　　行走部分采用双前轮定向、双后轮随动的轮组配置，轮体采用高弹性耐磨材质，在车间环氧地坪、水泥地面、仓库防滑地砖上推行时都能保持平稳，不会因为地面微小凸起出现明显颠簸，轮轴位置采用自润滑衬套结构，长期使用不需要频繁加注润滑脂，维护成本极低，轮组与车架的连接位置采用加厚安装支架，能承受满载时的冲击载荷，即使推行过程中压过地面的小颗粒铁屑、包装碎屑，也不会出现轮组卡滞或者支架变形的问题。

　　从安装边界与尺寸适配角度来看，整车展开后的总长度控制在1.2m以内，扶手抬起后的总高度在0.9m-1.1m区间可调节，承载平台的有效承载尺寸为0.6m*0.4m，能适配绝大多数标准周转箱的放置需求，整车空载重量控制在8kg以内，单人可以轻松抬起挪动，不需要使用时可以将扶手折叠放倒，整体占用的存放空间不足0.1立方米，可以塞在设备间隙、货架底部存放，不会占用过多的生产仓储空间。

　　设计过程中重点校核了几个关键受力位置的强度，首先是扶手与车架的连接位置，模拟满载时急停、单侧轮过障碍的偏载工况，确保连接位置的应力低于材料屈服强度的60%，预留足够的安全余量；其次是承载平台的中部位置，模拟满载时物料集中放置在平台中心的工况，确保平台的最大变形量不超过2mm，不会因为长期承载出现永久变形；最后是轮组支架的位置，模拟满载时以5km/h速度撞击地面10mm高凸起的冲击工况，确保支架不会出现开裂、变形问题。

　　在实际使用场景中，这款手推车可以搭配不同的附属配件拓展使用场景，比如在承载平台上加装捆绑带固定座，就可以运输外形不规则的长条形工件；在扶手位置加装小型置物盒，就可以放置扫码枪、单据、记号笔等分拣作业常用的工具；在轮组位置加装刹车结构，就可以在有坡度的地面上临时停放，不会出现溜车问题。整车的所有零部件都采用常见的标准型材与标准件加工，不需要开模定制，生产制造成本低，后期如果出现零部件损坏，可以直接采购标准件更换，不需要专门定制维修配件，能大幅降低全生命周期的使用成本。

　　相比市面上同类型的手推车，这款设计在细节上做了更多贴合实际使用需求的优化，比如扶手的弯管角度经过多次模拟调整，确保操作人员握持时手臂处于自然放松的状态，推行时的发力角度更符合人体工程学，长时间推行也不容易出现手臂酸痛的问题；轮组的安装位置经过优化，转向时的回转半径控制在0.7m以内，在狭窄通道内掉头不需要反复挪动，操作灵活性更强；承载平台的离地高度控制在15cm，操作人员放置、拿取物料时不需要过度弯腰，能降低作业过程中的劳动强度。
