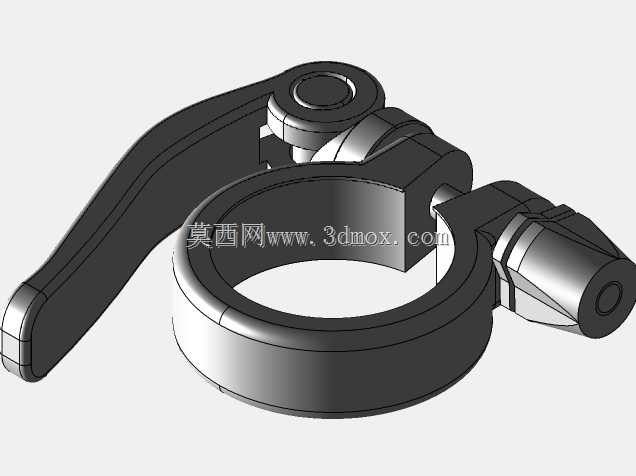

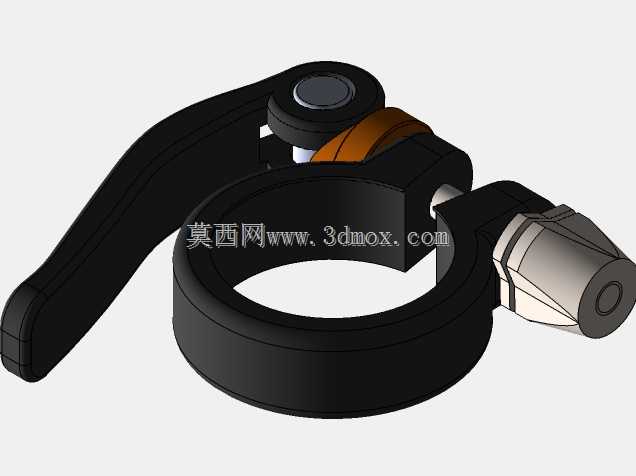

快拆式座椅锁紧夹持机构设计

　　这类快拆式座椅夹持锁紧部件，最早在自行车鞍座高度调节场景中大规模普及，后续逐步延伸到电动代步车、康复训练器械、轻型工业操作台座椅、户外折叠载具的座椅固定场景中，核心作用是在无额外工具的前提下，快速完成座椅位置的锁紧与松脱调节，兼顾连接可靠性与操作便捷性。从实际使用场景来看，这类夹持件需要适配圆形管材的抱紧连接，常规适配的管材直径覆盖25mm到35mm的常用座椅支撑管规格，安装时不需要对管材做额外的攻丝、打孔加工，直接通过C型抱箍的开口套入管材外侧，扳动快拆压杆即可完成抱紧锁定，松开压杆就能沿着管材轴向滑动调整座椅高度，或者绕管材轴线微调座椅俯仰角度，调整到位后重新扳下压杆就能实现可靠锁紧，日常维护调整不需要携带扳手等工具，普通使用者徒手就能完成操作。

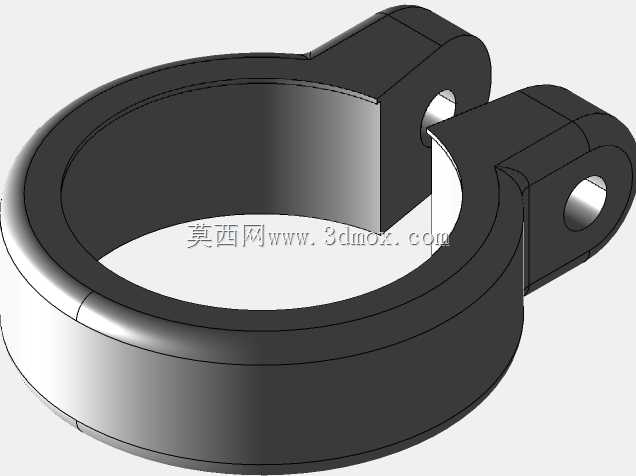

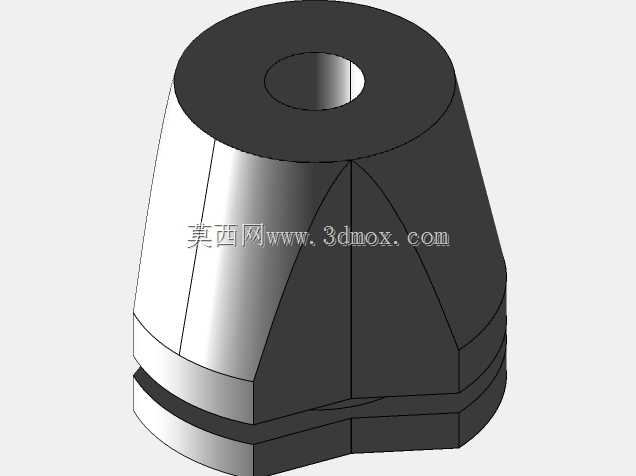

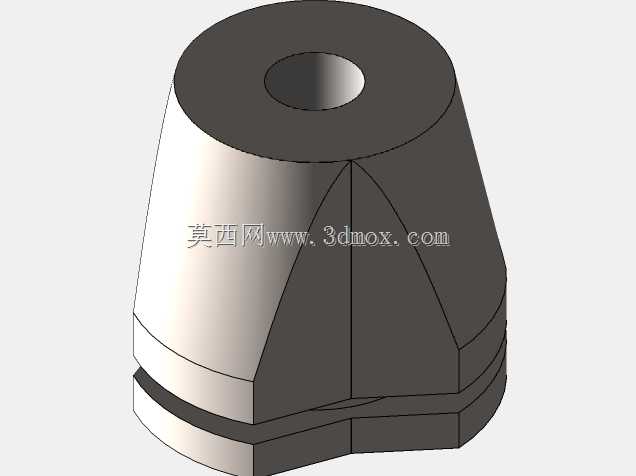

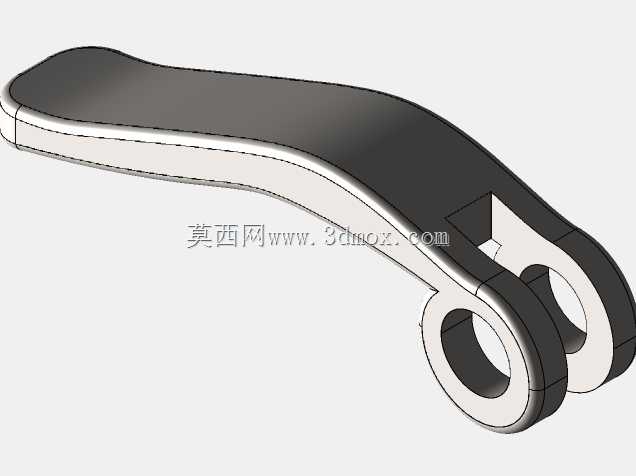

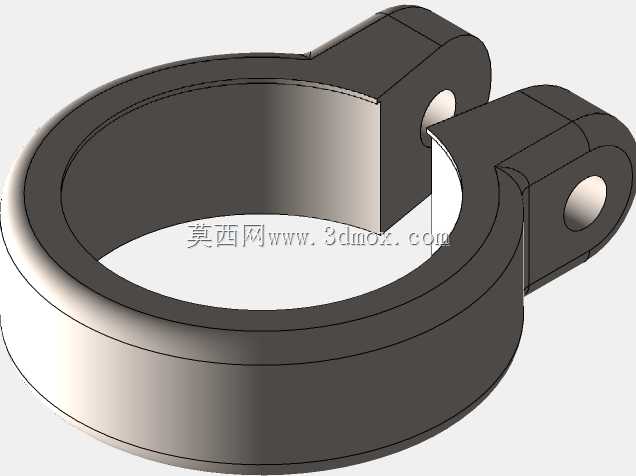

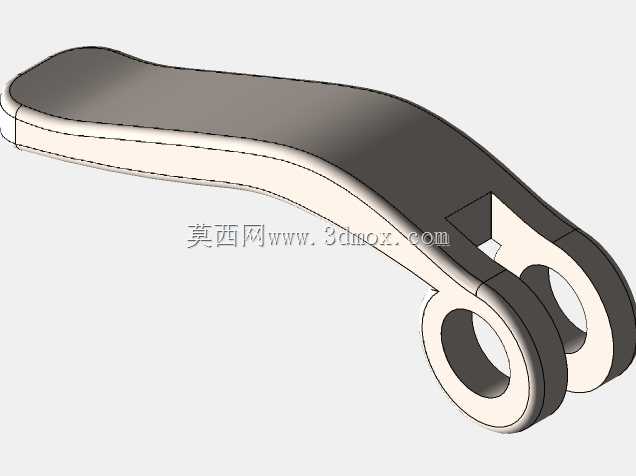

　　从结构设计逻辑来看，整个部件分为三个核心功能单元：C型抱紧环、偏心快拆压杆、锁紧调节端。C型抱紧环是整个部件的承载基体，采用开口环形结构，环体内壁做了细微的滚花纹理处理，目的是增大与支撑管外壁的接触摩擦力，避免锁紧后出现座椅下滑、偏转的问题；环体的开口端一侧通过销轴连接偏心快拆压杆，另一侧设置带内螺纹的调节锁紧座，配合快拆杆端部的锁紧螺栓，调整螺栓的旋入深度就能改变抱箍的最小抱紧内径，适配不同外径公差的支撑管材，同时可以调整快拆压杆的扳动阻尼，避免压杆过松导致锁止失效，或者过紧导致操作费力。偏心快拆压杆的设计采用了偏心轮增力原理，压杆绕销轴转动时，偏心轮廓会持续拉动锁紧螺栓，带动抱箍开口收窄，当压杆转动到死点位置时，抱箍的抱紧力达到峰值，此时即使受到座椅传递的竖向冲击载荷、侧向扭转载荷，机构也不会自行松脱，压杆的外形做了贴合手指弧度的曲面造型，扳动时的受力接触面积更大，长时间使用也不会出现硌手的问题。锁紧调节端除了配合螺栓调整抱紧间隙之外，端部还做了防脱结构，避免螺栓完全旋出时零件散落丢失，适配户外使用场景下的快速拆装需求。

　　从安装边界来看，整个部件的最大外轮廓尺寸控制在110mm长度、70mm宽度、45mm高度范围内，抱箍的中心轴线与快拆压杆的转动平面保持垂直，安装时需要保证抱箍内壁与支撑管材完全贴合，不能出现偏斜，否则会导致局部抱紧力不足，使用过程中出现滑移。部件的所有活动销轴位置都预留了0.1mm到0.15mm的转动间隙，表面做了发黑防锈处理，适配户外潮湿、多尘的使用环境，不需要频繁加注润滑脂就能保持灵活的转动状态。在结构强度校核层面，抱箍本体采用高强度铝合金压铸成型，快拆压杆采用锻钢材质，整体可以承受不小于800N的竖向静载荷，完全覆盖普通成人乘坐时的载荷冲击需求，同时在抱箍的开口位置做了圆角过渡处理，避免锁紧时应力集中导致抱箍断裂。在实际装配过程中，需要先将快拆压杆调整到松开状态，把抱箍套入支撑管到预设位置，先手动旋紧锁紧螺栓到抱箍内壁初步接触管材外壁，再扳动快拆压杆到锁止位置，测试锁紧后的连接牢固度，如果出现锁止后仍能滑动的情况，就再微调螺栓的旋入深度，直到扳动压杆时有明显的阻尼感，锁止后座椅无晃动、无滑移即可。这类结构相比传统的螺栓锁紧式座椅夹，操作效率提升70%以上，同时避免了频繁使用扳手拧动螺栓导致的螺纹滑牙、零件锈蚀失效问题，在轻型代步工具、可调节办公座椅、康复设备等领域的应用占比逐年提升，设计过程中需要重点控制偏心轮的轮廓行程，保证抱箍的收窄量在1.5mm到2mm之间，既能够适配一定公差范围的管材，又不会因为收窄量过大导致抱箍出现塑性变形，影响使用寿命。
