双叉式铰接连接连杆结构设计

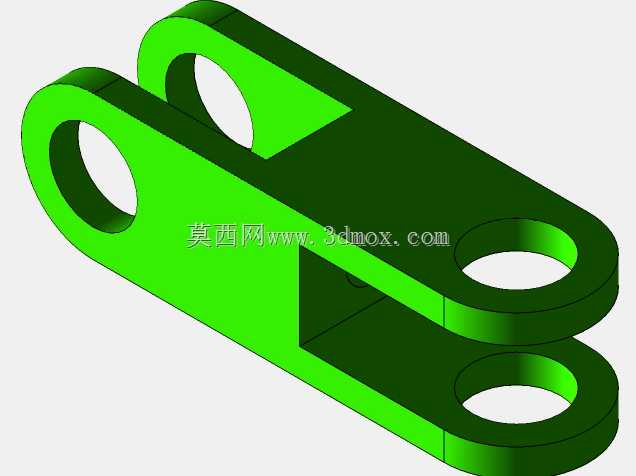

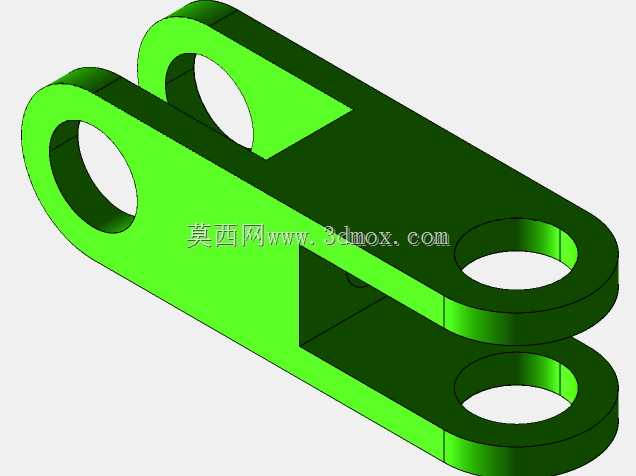

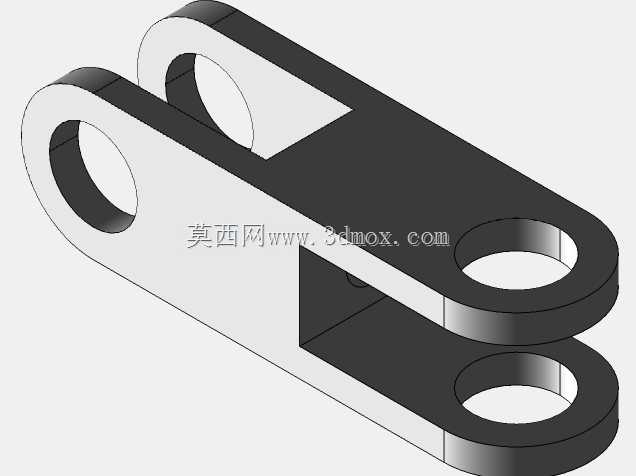

　　这类双叉式铰接连杆是工业传动与机构连接场景里十分常见的受力构件，日常在轻工自动化输送线的张紧调节机构、小型工程机械的操作联动机构、工装夹具的夹紧力传递路径里都能见到它的身影，核心作用是在两个存在相对摆动需求的铰接点位之间传递拉力、压力或是小幅扭矩，同时通过自身的结构刚度保证运动过程中不会出现非预期的形变偏移。从结构设计逻辑来看，这个零件采用了一端单耳、一端双耳的铰接布局，单耳端可以插入对应配合件的双叉槽位内，双耳端则可以包覆住配合件的单耳接头，这种搭配方式能让铰接副的受力更加均匀，避免单侧耳板长期受偏载出现疲劳开裂的问题。零件上的四个铰接孔都做了等直径设计，孔壁与零件端面保持垂直，加工时需要保证孔的圆柱度以及同轴度要求，

　　否则装配后会出现铰接销卡滞、转动阻力过大的问题，直接影响整套机构的动作流畅度。零件的主体采用了等厚度的板状拼接结构，中间的镂空区域并非单纯为了减重，更多是为了避让机构运动过程中相邻构件的运动轨迹，避免连杆摆动时和周边的固定件、传动件发生运动干涉，同时镂空结构也能减少零件自身的转动惯量，在高速往复摆动的工况下降低驱动端的负载冲击。从安装边界来看，零件两端铰接孔的中心距是核心安装尺寸，设计时需要结合整套机构的行程需求来确定这个尺寸的公差范围，通常如果是用于定位精度要求较高的工装夹具，中心距公差需要控制在±0.05mm以内，如果是普通的传动联动场景，公差可以适当放宽到±0.1mm。耳板的厚度设计需要匹配对应铰接销的剪切强度要求，

　　同时要保证耳板孔壁的挤压应力在材料许用范围内，通常这类零件会选用45号钢作为毛坯材料，加工完成后做调质处理提升整体的强度和韧性，部分有轻量化需求的场景也会选用6061铝合金加工，但需要对应加大耳板厚度来弥补材料强度的差距。零件的所有外棱边都做了小尺寸的倒角处理，一方面是去除加工过程中产生的毛刺，避免装配时划伤操作人员或是损坏配合零件的密封件、防护层，另一方面也能减少应力集中的问题，尤其是在耳板和主体连接的过渡位置，圆滑的过渡曲面可以大幅降低交变载荷下的应力集中系数，延长零件的疲劳使用寿命。在实际选型应用时，需要先核算连杆需要传递的最大载荷，结合铰接点的摆动角度范围确认零件的外形不会和周边结构产生干涉，

　　同时要注意铰接孔和销轴的配合公差，通常传递动力的场景选用H7/h6的间隙配合，需要定位精度的场景可以选用H7/k6的过渡配合，装配时需要在孔壁涂抹适量的润滑脂，减少长期摆动带来的磨损。这类连杆在建模过程中，需要优先确定两端铰接孔的中心位置，再以此为基准绘制耳板和主体的轮廓，所有的壁厚要尽量保持均匀，避免热处理过程中因为壁厚差异过大出现变形翘曲的问题，中间的镂空结构转角处要设置合理的圆角，不要用直角过渡，防止加工时应力集中导致零件开裂。
