异形折弯端螺旋扭转弹簧结构设计

　　在各类机电设备、工装夹具、日用五金以及小型传动机构的设计场景中，扭转弹簧作为提供反向扭转力矩的核心弹性元件，其端部结构的适配性直接决定了整套机构的安装效率与运行可靠性。常规直臂扭转弹簧仅能适配标准安装位，面对非平行安装面、错位受力点的工况时，往往需要额外加装转接件，既增加了装配层级带来的累计误差，也会在长期交变载荷下出现转接件松脱、力矩传递损耗的问题。这款带异形折弯端的螺旋扭转弹簧，正是针对这类特殊安装场景完成的结构设计，从受力路径到安装边界都做了针对性的适配调整。

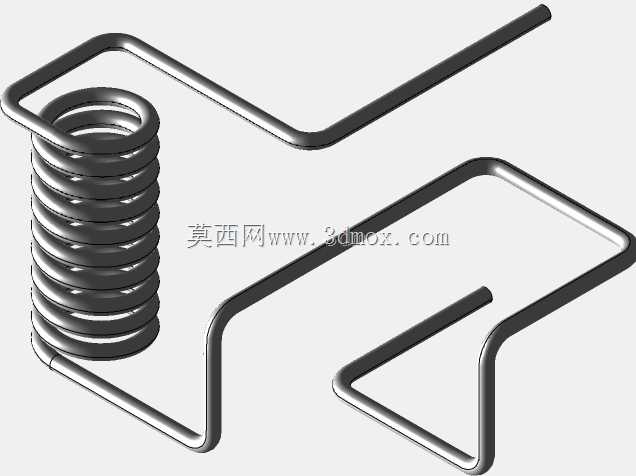

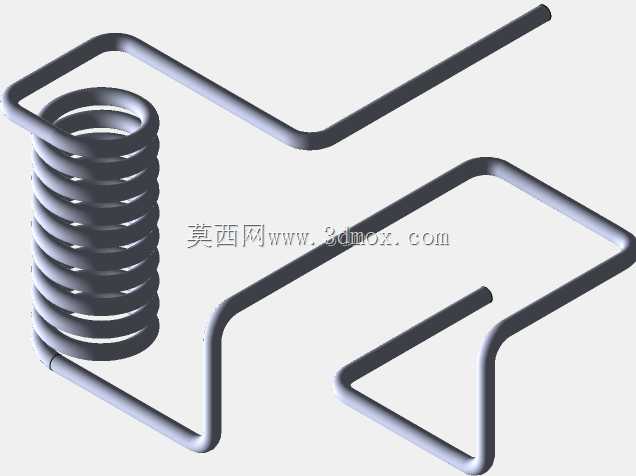

　　从结构本身来看，弹簧主体采用等节距圆柱螺旋绕制结构，簧丝截面为标准圆形，绕制过程中严格控制圈间间隙，保证扭转过程中相邻簧圈不会出现摩擦卡滞，避免力矩输出出现非线性波动。区别于常规扭转弹簧的直伸扭臂，这款弹簧的两个扭臂都做了多段连续折弯处理，一端扭臂先沿螺旋切线方向水平延伸，经过两次90度折弯后形成平行于弹簧轴线的长直受力端，另一端扭臂则在延伸后做反向折弯，形成与另一端错位的安装受力点，两个扭臂的折弯转角处都做了圆角过渡处理，避免折弯处出现应力集中导致的簧丝断裂问题。

　　在实际应用场景中，这类异形扭臂的扭转弹簧可以直接适配安装面存在高度差、受力点不在同一平面的机构，比如小型翻盖设备的转轴复位结构、电器开关的触点回弹机构、工装夹具的快速压合复位结构，不需要额外设计转接支座，扭臂的折弯段可以直接卡入对应安装位的卡槽内，装配时仅需要将弹簧主体套入定位销轴，两个扭臂分别卡入对应受力槽即可完成安装，大幅减少了装配工序。设计过程中需要重点校核扭臂折弯处的应力分布，因为扭臂在传递扭转力矩时，折弯位置会同时承受弯曲应力与扭转应力的复合作用，折弯半径不能小于簧丝直径的1.5倍，否则冷折弯过程中会出现簧丝表层微裂纹，长期交变载荷下容易出现疲劳断裂。

　　关于安装边界的控制，弹簧主体的外径尺寸需要与安装位的定位腔保持0.2-0.5mm的间隙，避免弹簧扭转过程中外圈与腔壁发生摩擦，导致力矩损耗和簧丝磨损。两个扭臂的折弯长度需要严格匹配安装位的卡槽深度，卡入深度不小于簧丝直径的2倍，防止工作过程中扭臂从卡槽内滑脱。弹簧的自由角度需要根据机构的初始安装位置做匹配，保证安装后弹簧存在初始预紧力矩，避免机构出现松动旷量，同时最大扭转角度不能超过簧丝材料的许用变形角度，防止出现塑性变形导致弹簧失效。

　　从受力特性来看，这款弹簧的力矩输出随扭转角度呈线性变化，在有效扭转行程内力矩波动值控制在5%以内，能够为机构提供稳定的复位力矩。簧丝表面做了氧化防锈处理，能够适应常规室内工况的使用需求，若用于潮湿或者腐蚀环境，可以更换为不锈钢簧丝或者增加表面镀层处理。在三维建模过程中，螺旋主体部分通过螺旋线扫描生成，扭臂部分通过3D草图绘制连续折弯路径，扫描过程中保持簧丝截面的方向连续，避免出现截面扭曲导致的建模误差，建模完成后需要做干涉检查，确认弹簧在最大扭转角度下，扭臂与周边结构不存在运动干涉，同时校核弹簧的并圈位置，避免扭转到极限角度时出现圈间挤压导致的力矩突变。
