双端挂钩式扭转复位弹簧结构设计

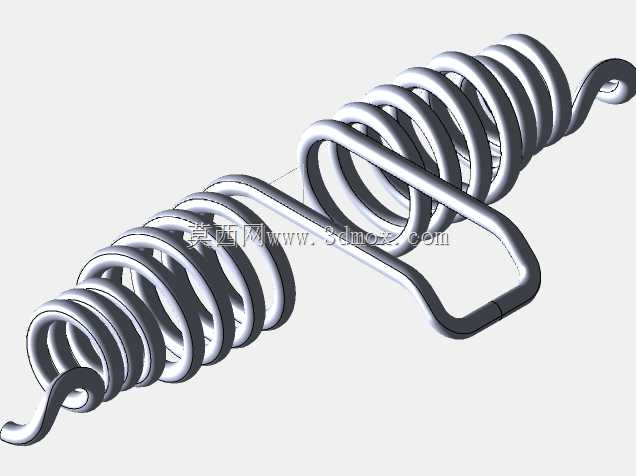

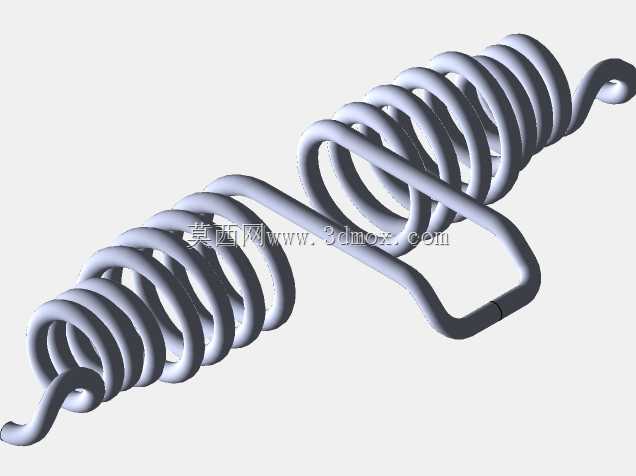

　　这类带双侧异形挂钩的扭转弹簧，在日常的工装夹具、小型机电触发机构、电器开关复位结构里应用十分广泛，不同于普通的圆柱压缩弹簧仅承受轴向载荷，这类扭转弹簧的核心受力方向是绕簧体中心轴线的扭矩，依靠簧圈的扭转变形来储存或者释放弹性势能，实现机构的复位、定位、施压等功能。从结构设计逻辑来看，簧体部分采用等节距圆柱螺旋排布，这种排布方式可以保证扭矩加载时每一圈簧丝的受力均匀，避免局部应力集中导致的早期疲劳失效，簧丝的直径选择需要匹配目标机构的额定扭矩需求，过细的簧丝会导致扭矩不足、复位乏力，过粗则会使得操作力过大，甚至出现相邻簧圈在扭转过程中发生卡滞干涉的问题。两端的挂钩结构是这类弹簧设计的重点，不同于常规的直臂扭簧，

　　这款弹簧的挂钩做了异形弯折处理，一端是小曲率的弯钩结构，适合卡入机构上的圆柱定位销，安装时不需要额外的紧固件，直接挂接即可完成固定，另一端是大跨度的弯折挂臂，能够跨过机构内部的其他结构件，直接连接到需要施加复位力的运动部件上，这种设计可以减少机构内部的传动零件数量，让整体结构更加紧凑。在实际选型应用时，首先要确认安装边界的尺寸，簧体的外径需要匹配安装腔的内径，预留出足够的变形间隙，避免扭转过程中簧体外圈和安装腔内壁发生摩擦，长期磨损会导致簧丝直径减小，扭矩衰减甚至断裂；簧体的长度要和安装腔的轴向空间匹配，过长会导致安装后弹簧被轴向压缩，额外产生轴向力干扰扭矩输出，过短则会出现轴向窜动，工作时产生异响和定位偏差。

　　挂钩的尺寸设计需要严格匹配安装点的结构，小弯钩的内径要比定位销的直径大0.1到0.2毫米，既保证安装时可以顺利卡入，又不会因为间隙过大导致工作时挂钩脱出，大跨度挂臂的弯折角度需要根据运动部件的行程来确定，要保证机构运动到最大行程位置时，弹簧的扭转角度在材料的许用变形范围内，一般碳素弹簧钢的许用扭转角对应每圈的变形量不超过一定阈值，超过这个范围就会出现塑性变形，导致弹簧无法复位。这类弹簧的工作场景里，很多时候是暴露在常温常压的普通环境下，部分应用在户外设备上的场景还需要考虑表面防腐处理，比如电泳、镀锌等工艺，避免簧丝生锈导致表面产生应力腐蚀点，缩短使用寿命。在建模过程中，需要重点关注簧丝的扫掠路径连续性，

　　尤其是挂钩和簧体连接的过渡区域，不能出现曲率突变，否则在有限元应力分析时会出现虚假的应力集中点，和实际受力情况不符，过渡区域的圆角半径一般不小于簧丝直径，保证弯折处的应力分布平缓。实际装配时，要注意弹簧的初始预扭角度，一般需要预留一定的预扭矩，保证机构在初始位置时弹簧就有足够的贴合力，不会出现松动旷量，预扭角度的大小需要根据机构的复位力需求计算，预扭过大会导致弹簧的可用扭转行程变小，容易超出许用变形范围，预扭过小则会出现复位不到位的问题。另外，这类弹簧在工作时，簧圈之间会有轻微的相对摩擦，对于有静音要求的应用场景，可以在簧体表面涂抹少量润滑脂，减少摩擦异响，同时也能起到一定的防锈作用。很多设计新手在选用这类弹簧时，容易只关注整体的扭矩参数，忽略挂钩的强度，实际上挂钩的弯折处是应力集中的高发区域，尤其是大跨度挂臂的根部，在反复扭转受力时很容易出现断裂，所以在设计时挂臂根部的过渡圆角要足够大，必要时可以对该区域进行强化处理，提升疲劳强度。
