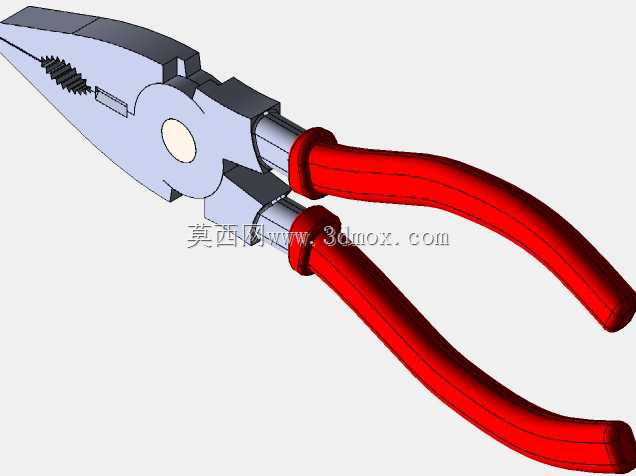

工业级钢丝钳结构三维设计

　　日常设备维保、五金加工、电气装配场景里，钢丝钳是一线操作人员接触频率最高的手动工具之一，从线束端子压接、细金属丝剪切，到薄金属片弯折、小型零件夹持固定，几乎覆盖了轻作业场景下的多数装拆需求。这款钢丝钳的三维结构设计，完全围绕实际使用中的受力特性与操作手感展开，没有多余的装饰性结构，每一处几何特征都对应实际使用的功能需求。钳头部分采用平口带齿纹的夹持面设计，齿纹的深度、齿距经过反复校核，既保证夹持工件时不会出现打滑脱落，又不会因为齿纹过深在软质金属工件表面留下过深的压痕，影响工件外观质量；钳头侧边集成的剪切刃口做了错位贴合设计，刃口间隙控制在0.02mm以内，剪切直径1.6mm以下的硬钢丝、2mm以下的软铜线时，断面整齐无毛刺，

　　不需要二次修整。钳轴位置是整个工具的受力核心，设计时采用了通孔加铆接固定的结构，轴孔配合选用间隙配合公差，既保证两个钳体可以顺畅开合，不会出现卡滞，又能控制径向窜动量在0.1mm以内，避免长期使用后刃口错位、夹持面偏移的问题；轴部的圆形衬垫做了微凸设计，分散开合过程中的接触应力，减少钳体转动时的磨损，延长工具整体使用寿命。手柄部分采用弯柄人体工学造型，弯曲角度贴合人手握持时的自然姿态，长时间握持作业时不会因为应力集中导致手掌局部压痛；手柄表面的包覆层做了防滑纹理设计，即使手上沾有少量油污、汗液，也能保持足够的握持摩擦力，操作时不会出现脱手的安全隐患；两个手柄的开合限位做了内置挡块设计，最大开合角度控制在45度，

　　刚好匹配人手握持时的手指活动范围，不会因为开度过大导致操作发力不便。从安装与适配边界来看，这款钢丝钳的整体长度控制在200mm，属于通用型8寸规格，钳头最大开口宽度30mm，可以满足绝大多数常规作业的零件夹持需求，不需要额外调整结构就能适配市面上通用的钳类工具配套护套、绝缘套配件，不管是做普通机械维修用的常规款，还是做带电作业用的绝缘款，都可以在这个基础结构上做适配修改。设计过程中，对钳体的受力路径做了完整的模拟校核，从钳头夹持点、剪切点到手柄握持点的力臂比例经过优化，在手柄施加200N握持力的情况下，钳头夹持面可以产生超过2000N的夹紧力，剪切刃口可以产生超过5000N的剪切力，完全满足日常作业的受力需求，

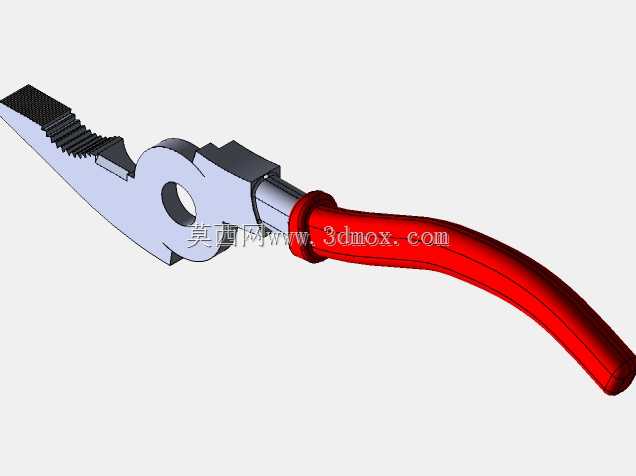

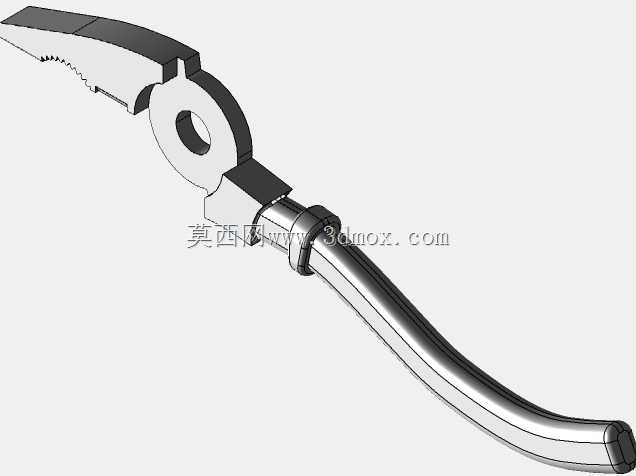

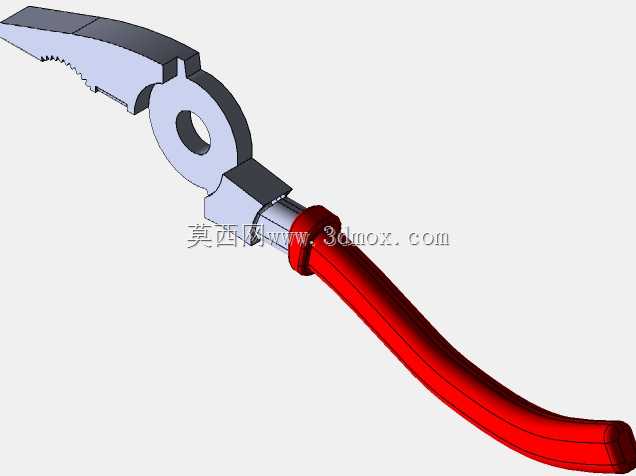

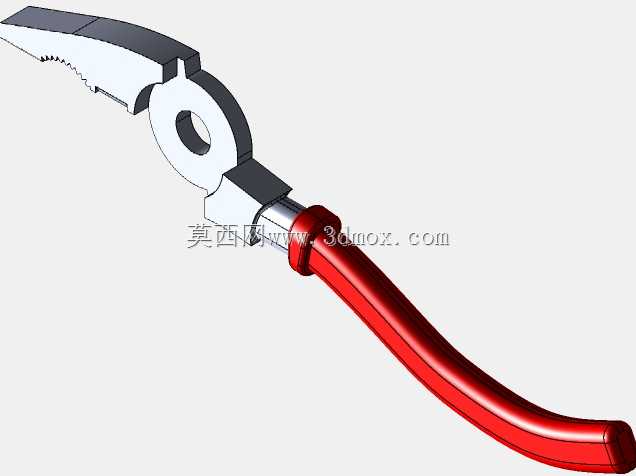

　　同时钳体的应力集中区域做了圆角过渡处理，避免长期受力出现疲劳断裂的问题。钳体的材质选用常规的高碳钢锻造工艺对应的结构尺寸，钳头部分的硬度设计区间为HRC55-60，保证刃口的耐磨性，手柄部分的硬度控制在HRC35-40，保持足够的韧性，不会因为意外跌落、撬压时出现断裂。整个模型的结构拆分完全按照实际生产的装配逻辑制作，两个钳体、转轴、手柄包覆层都做了独立的零件结构，装配关系完全还原实际生产的装配流程，不管是用来做手工具的结构优化设计，还是用来做装配工艺模拟、作业场景的动画演示，都可以直接调用结构特征，不需要额外做几何修复。
