双叉式手动杠杆操作手柄结构设计

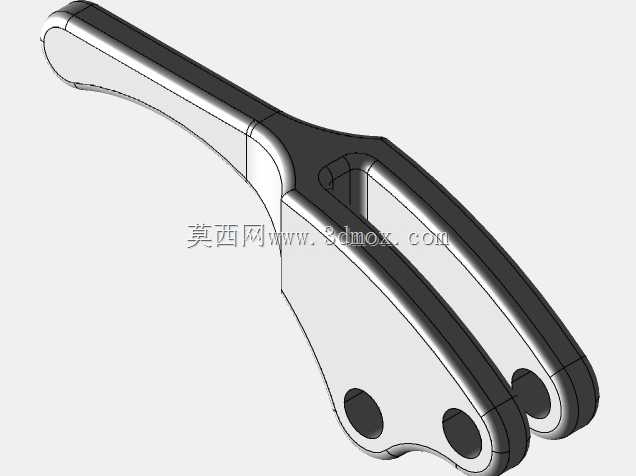

　　在各类手动工装夹具、小型压力加工设备、台式定位装置以及需要手动触发机械锁止、离合动作的机构中，这类双叉式杠杆手柄是极为常见的手动操作执行构件，它的核心作用是将人手施加的握力通过杠杆力矩放大，传递到末端的铰接点位，带动相连的连杆、压头或者锁销完成直线位移、角度偏转，最终实现工件夹紧、档位切换、机构锁止或者行程触发的功能。从结构设计逻辑来看，这款手柄采用了一体式的长握柄加双叉铰接端的构型，握柄部分做了符合人体工学的弧形收窄与边缘圆角处理，握持区域的截面厚度经过优化，既保证了足够的结构强度，又能让操作人员长时间握持施力时不会产生明显的硌手感，握柄表面的包覆式边缘设计还能在手部出汗或者沾有少量油污时增加摩擦力，

　　避免施力过程中出现打滑脱手的情况。双叉式的铰接端设计是这款手柄的核心结构特点，相较于单耳铰接结构，双叉结构能够将铰接销轴的受力分散到两个支撑耳片上，大幅降低单侧耳片的弯曲应力，同时双叉结构在与配套的连接座装配时，能够形成更稳定的支撑约束，避免手柄在承受侧向力时出现铰接点偏摆、销轴变形的问题，三个铰接孔的位置精度直接决定了整套杠杆机构的传动效率与动作行程，设计时孔位的同轴度、孔与手柄主体的位置度公差都需要严格控制，否则装配后会出现动作卡滞、受力不均甚至铰接件过早磨损的问题。从安装边界来看，这款手柄的整体长度适配单人单手操作的施力范围，握柄末端到最近铰接孔的中心距经过力矩核算，普通人单手施加200N左右的握力时，

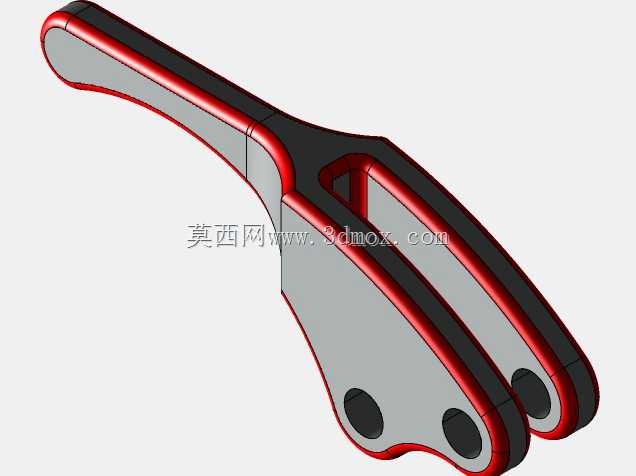

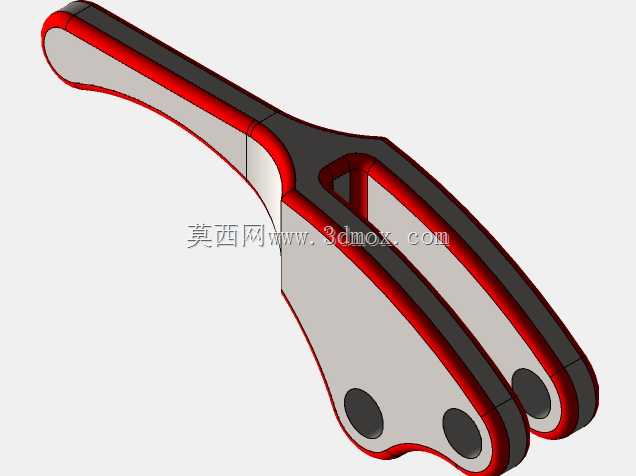

　　铰接端能够输出足够的推拉力满足常规工装夹紧的力值需求，双叉端的开档尺寸与配套连接座的厚度匹配，铰接孔的孔径适配标准圆柱销轴，装配时只需要在铰接孔内加装耐磨衬套或者润滑脂槽，就能够大幅提升铰接部位的使用寿命，减少长期反复动作带来的磨损间隙。在实际应用场景中，这类手柄常被用在小型台钳的快速夹紧机构、手动冲压设备的触发操作杆、生产线工装的快速锁止把手、农业小型机具的离合操作杆等位置，设计时除了考虑结构强度与受力传递效率，还在手柄的边缘做了全包式的强化包边结构，既能够提升手柄整体的抗冲击能力，避免手柄不慎掉落或者受到磕碰时出现边缘崩裂的问题，也能让手柄的外观线条更流畅，清理表面油污与加工碎屑时更方便，不会出现直角缝隙残留杂物难以清理的情况。

　　在三维建模过程中，这类零件需要重点关注握柄的曲面过渡连续性，避免出现曲面棱线突兀导致的应力集中问题，所有铰接孔的边缘都需要做倒角处理，既方便装配时销轴的导入，也能消除孔口的锐边避免装配时划伤操作人员，双叉部位的壁厚需要均匀一致，避免后续如果采用注塑或者压铸工艺生产时出现缩痕、变形等缺陷，即使是采用金属切削加工制作，均匀的壁厚也能减少热处理过程中的变形量，保证零件加工后的尺寸精度。在机构匹配设计时，需要根据整套机构的行程需求核算手柄的摆动角度，确保手柄在整个动作行程内不会与周边的设备机架、其他操作部件产生运动干涉，握柄的摆动范围要落在操作人员手部舒适的操作区间内，避免出现需要过度抬臂或者弯腰才能操作的情况，双叉端与连接座的配合间隙需要控制在合理范围内，间隙过大会导致手柄动作旷量过大，操作手感虚位明显，间隙过小则会导致装配困难，动作过程中出现卡滞。
