双孔连接异形传动杠杆结构件

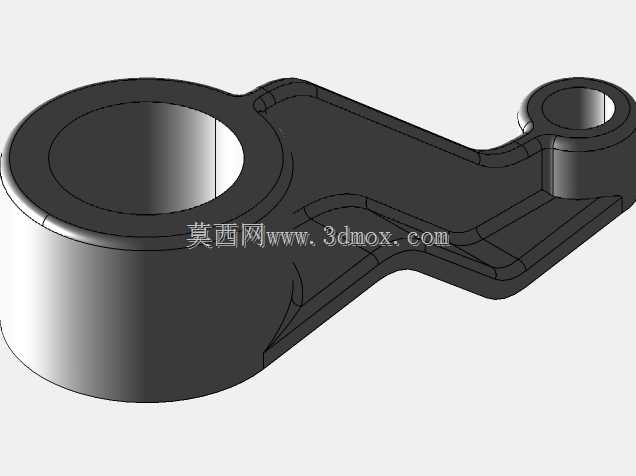

　　这类双孔异形杠杆结构件，常见于中小载荷的机械传动链路中，作为力传递与行程转换的中间铰接构件使用。从结构形态来看，两端的同轴度要求较高的通孔分别对应两个铰接安装位，大直径孔一般作为固定铰接支点，穿装销轴后与设备机架上的固定支座配合，承担整个构件的摆动支撑作用，孔壁的加工精度直接影响摆动过程的顺畅度，间隙过大会导致传动回程误差增大，间隙过小则会出现卡滞、磨损加剧的问题。小直径孔端作为动力输出或输入的活动端，与执行端的连杆、拨叉等部件铰接，将摆动行程传递至末端执行机构。

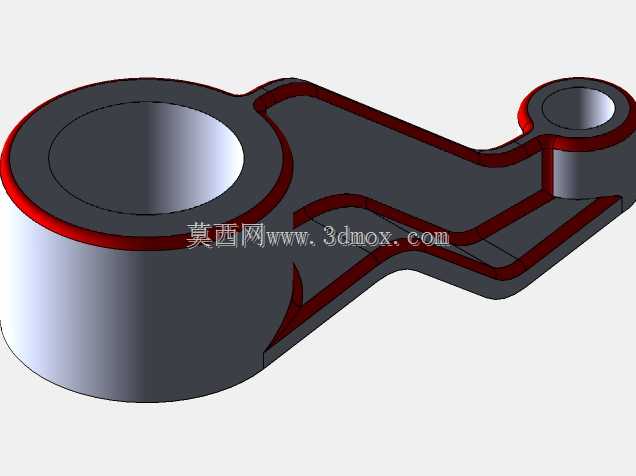

　　构件的连接臂部分采用了变截面的流线型设计，并非等厚度直臂结构，这种设计是基于受力仿真结果做的优化：在两个铰接孔的传力路径上，臂身的加厚区域对应应力集中的传力主线，边缘做圆弧过渡避免直角处的应力断裂风险，非主要受力区域做了减薄处理，在保证整体结构强度、满足长期交变载荷下抗疲劳要求的前提下，尽可能降低构件自身重量，减少摆动过程的惯性冲击，提升传动响应速度。臂身表面的凸起加强筋沿着传力方向布置，进一步提升臂身的抗弯曲、抗扭转性能，避免在频繁摆动过程中出现臂身形变导致的传动精度下降问题。

　　从安装边界来看，大孔端的轴向厚度大于小孔端，适配固定支座的安装宽度，安装时大孔端面与支座接触面需要保证一定的平面度，减少摆动时的端面摩擦；小孔端的轴向尺寸适配与之配合的连杆叉口宽度，装配后两端销轴的轴线需要保持严格平行，否则会在传动过程中产生附加侧向力，加速销轴与孔壁的磨损，甚至出现构件卡滞无法动作的故障。这类构件常应用在轻工机械的进给机构、自动化设备的拨料机构、小型内燃机的气门传动组、检测设备的触点触发机构中，不同应用场景下会根据载荷大小调整孔的直径、臂身长度以及截面厚度，部分重载场景下还会在孔内镶嵌铜套或者滚针轴承，降低铰接处的摩擦系数，延长构件的使用寿命。

　　设计这类构件时，首先要明确两端铰接点的中心距，这个尺寸直接决定传动比与行程大小，中心距的公差需要控制在合理范围内，否则会导致末端执行件的行程达不到设计要求。其次要核算构件摆动过程中的运动包络空间，避免臂身在摆动范围内与其他设备部件发生干涉，尤其是异形臂身的外轮廓，在最大摆动角度下需要与周边结构保留足够的安全间隙。孔的加工精度一般选H7级公差，与销轴的配合根据使用场景选择间隙配合或者过渡配合，经常拆卸的位置选间隙配合，需要高精度传动的位置可选过渡配合加装紧固件防松。臂身的过渡圆角半径不能过小，否则热处理或者长期受力时容易在圆角处产生裂纹，表面处理一般根据使用环境选择发黑、镀锌或者喷塑，提升构件的防锈耐腐蚀能力。在三维建模过程中，需要先绘制两个铰接孔的中心位置，确定中心距尺寸后再搭建臂身的轮廓线，优先保证传力路径上的材料厚度，再做轻量化的切除优化，最后添加所有的过渡圆角与倒角，建模完成后需要做运动仿真模拟，验证整个摆动行程内是否存在干涉，同时做有限元受力分析，校核最大载荷下的应力与形变是否在允许范围内，确保构件满足使用强度要求。
