三孔连接式传动连杆结构设计

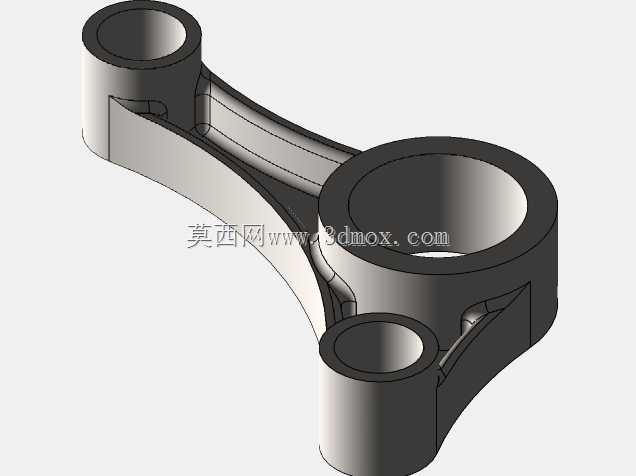

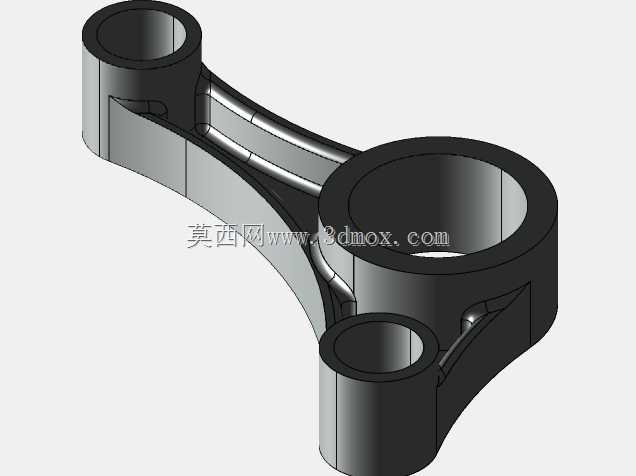

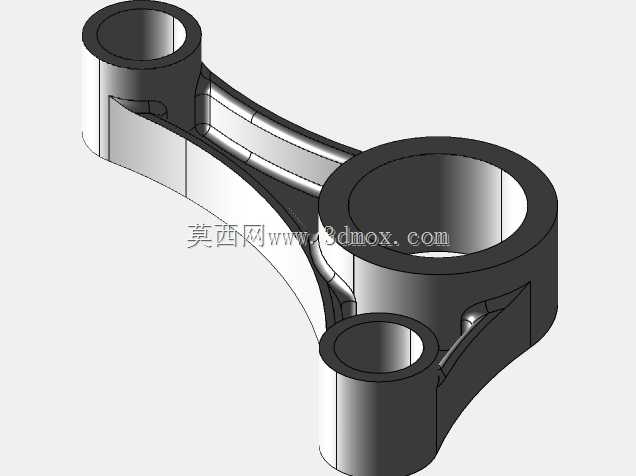

　　在各类需要往复动力传递、多点位铰接联动的机械结构中，这类三孔位连杆构件是非常常见的传力单元，日常在小型内燃机配气机构、轻工机械的联动摆臂、自动化生产线的工位切换传动组、甚至部分健身器材的阻力传递结构里都能见到同构型零件的身影。不同于两端铰接的普通连杆，这个构件设置了三个同轴度要求严格的铰接孔位，其中大直径孔作为主铰接支点，通常会配套铜套或者滚针轴承安装在固定销轴上，作为整个连杆摆动的旋转基准，另外两个不同直径的孔位分别对接动力输入侧的驱动件和动作输出侧的执行件，能够在单构件上实现两个不同行程的同步动作输出，大幅减少联动结构的零件数量，降低装配累积误差。

　　从结构受力角度设计时，三个孔的中心距是核心参数，直接决定了驱动端和输出端的行程传动比，建模阶段需要先根据整套机构的运动仿真结果，锁定三个孔位的中心坐标，再反推连杆臂的截面轮廓。两个连接臂的截面采用了变厚度的过渡设计，靠近大孔基座的位置臂厚更大，顺着力的传递方向逐渐收窄，既保证了铰接位置的挤压强度，也避免了材料冗余带来的整体重量上升，臂身内侧的弧形加强筋沿着应力线方向布置，能够抵消连杆摆动过程中产生的侧向弯扭载荷，避免臂身在高频往复运动下出现疲劳断裂。三个孔的端面都做了凸台加厚处理，孔内壁预留了轴承或者衬套的安装公差，装配时衬套压入后端面和凸台齐平，既可以保证铰接转动时的端面贴合度，也能避免连杆臂和相邻铰接零件发生运动干涉。

　　实际选型适配时，需要重点关注三个孔的中心距公差、孔的内径尺寸公差，以及连杆整体的摆动包络范围。安装前要确认主销轴的固定端刚性足够，避免大孔位置受径向力出现销轴变形，两个副孔连接的销钉要做好轴向限位，防止连杆高速摆动时销钉窜出脱落。日常运维中，三个铰接位置需要按照工况周期补充润滑脂，减少衬套和销轴的磨损量，一旦发现孔位配合间隙超过设计阈值，要及时更换连杆或者配套衬套，避免间隙过大导致整个传动组出现运动冲击，影响整套设备的动作精度。这类连杆的材质通常选用45号钢模锻成型后做调质处理，表面做发黑或者喷丸强化提升疲劳强度，部分对重量有要求的场合也会采用铝合金锻造后做硬质阳极氧化处理，在保证强度的前提下降低运动惯量，适配高速往复的运动工况。建模过程中所有的圆角过渡都做了应力校核，避免尖锐转角带来的应力集中问题，臂身的轮廓完全避让了运动过程中周边的固定构件，即使在最大摆动角度下也不会出现磕碰干涉，能够直接导入装配体完成运动仿真验证，减少结构设计阶段的重复修改工作量。
