多通法兰连接式蝶阀阀体结构设计

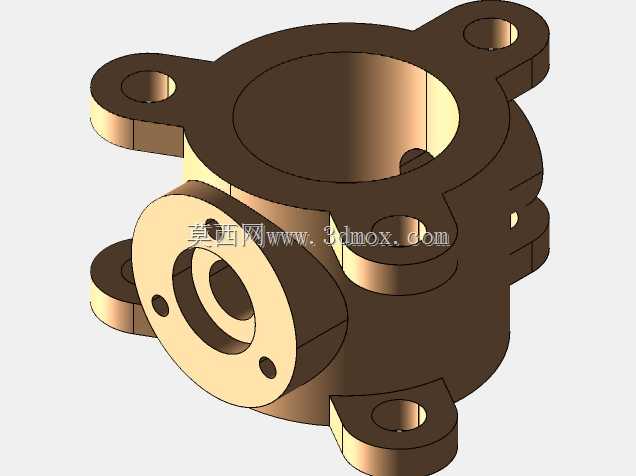

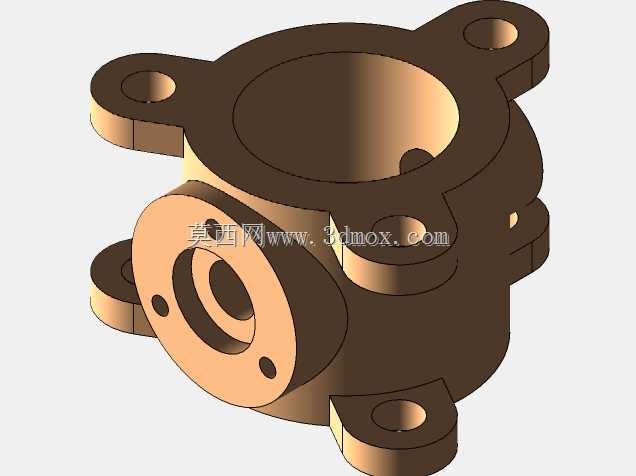

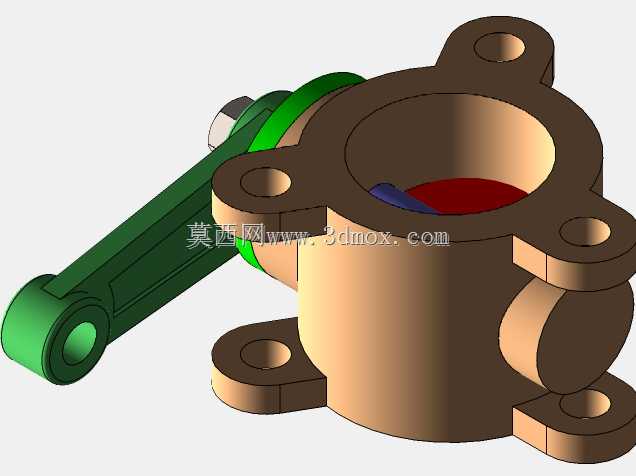

　　在化工流体输送、市政给排水、暖通空调循环管路、工业制程介质调控的场景里，蝶阀是管路系统中用量极大的截断与调节类阀件，不同于闸阀、截止阀的长行程结构，蝶阀依靠绕阀杆旋转的蝶板完成启闭动作，整体结构长度短，安装空间占用小，流阻损失低，尤其适合大口径管路的工况使用。本次设计的阀体为多通法兰连接结构，区别于常规两端直通式蝶阀，该阀体预留了三个带安装耳的法兰接口，可同时对接三路管路，满足管路分流、合流或者旁路调节的特殊工况需求，不需要在管路上额外加装三通接头，减少了管路连接的密封点，降低了介质泄漏的风险。从实际安装边界来看，每个法兰接口上的带孔安装耳均匀分布在法兰圆周方向，安装孔的位置度公差控制在0.1mm以内，

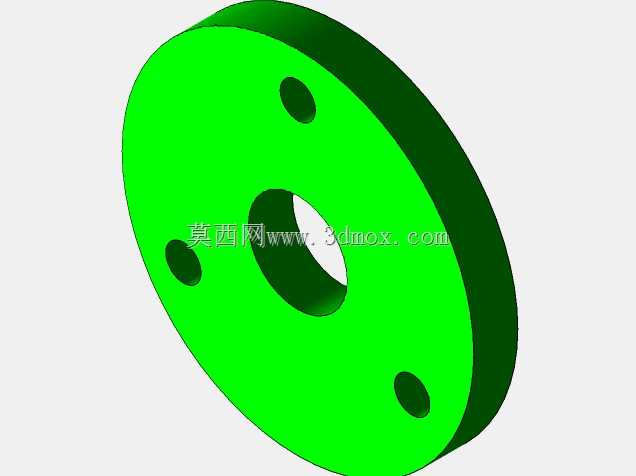

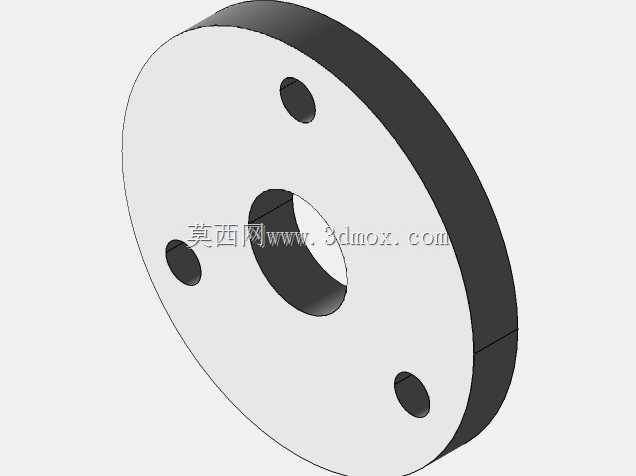

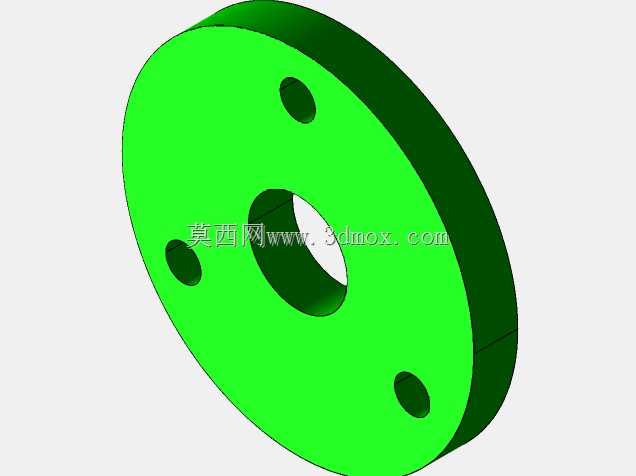

　　保证和配对法兰对接时螺栓可以顺利穿入，不需要现场扩孔调整，法兰密封面采用凸面结构，适配非金属软垫片或者金属缠绕垫片，可根据输送介质的温度、腐蚀性选择对应的密封件，适用的压力等级覆盖中低压管路的常用工况。设计过程中首先要考虑的是介质流道的顺畅性，阀体内部的流道做了圆弧过渡处理，没有直角突变的结构，避免介质在阀腔内形成涡流区，减少介质对阀体内壁的冲蚀，同时也能降低管路的压力损失，在蝶板完全开启的状态下，流道的有效通径和外接管路的通径保持一致，不会出现通径缩颈影响流量的问题。其次要考虑阀体的结构强度，因为阀体是承压部件，工作状态下要承受管路介质的静压力，还有管路启闭时产生的水锤冲击力，建模时对阀体的壁厚做了等强度设计，

　　法兰和阀体主体连接的位置做了加厚过渡，避免应力集中导致的阀体开裂，安装耳的厚度也经过受力校核，保证螺栓拧紧时安装耳不会出现变形，同时在满足强度要求的前提下尽可能去除多余的材料，降低阀体的整体重量，减少安装时的吊装负载。不同于焊接连接的阀体，法兰连接的结构不需要现场焊接作业，安装和后期维护拆卸都更方便，尤其是在需要定期检修阀内件、更换蝶板密封件的工况下，只需要拆开法兰螺栓就可以将阀体从管路上拆下，不需要切割管路，大幅降低维护的工作量。多通路的结构设计也让管路布局更紧凑，在空间狭小的设备舱、管井内部，不需要额外布置三通和短接管件，减少了管路的整体占用空间，也减少了管路的潜在泄漏点。建模过程中对各个配合面的尺寸做了关联设计，

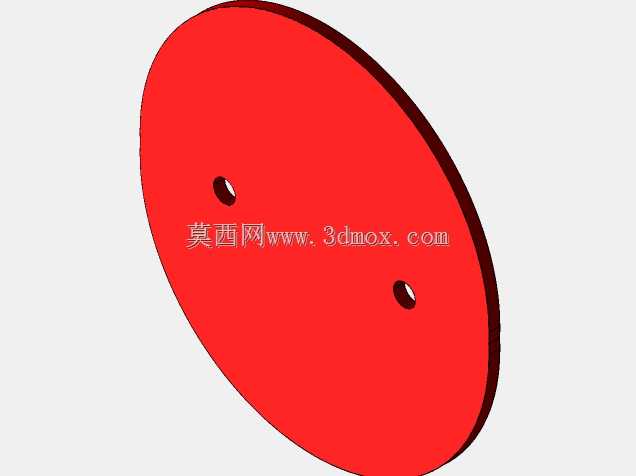

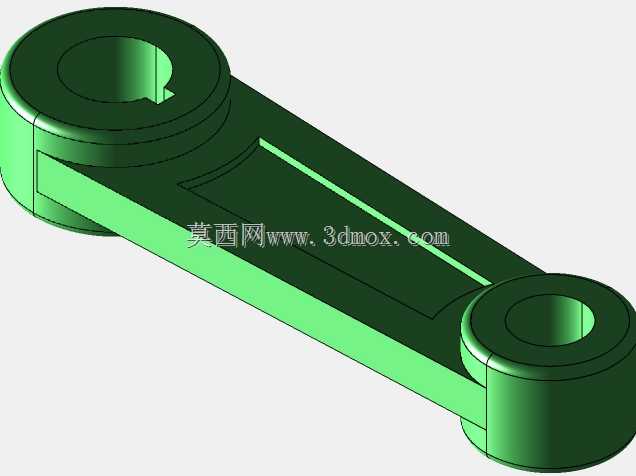

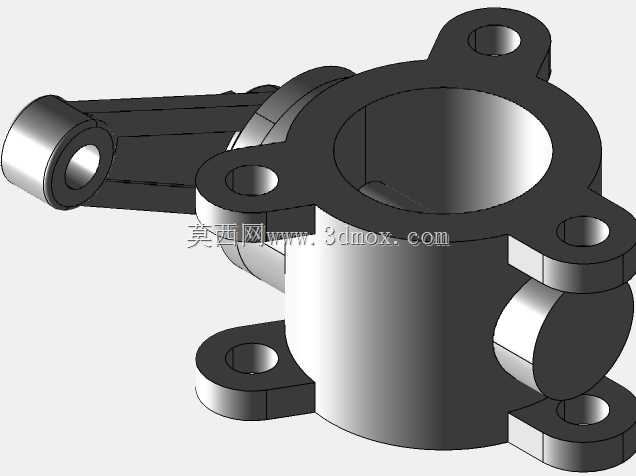

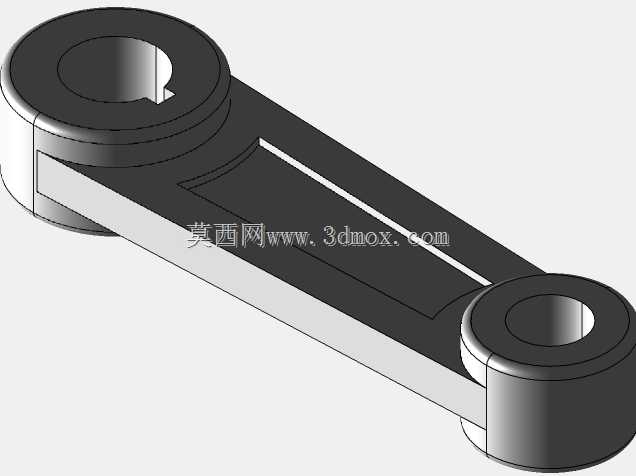

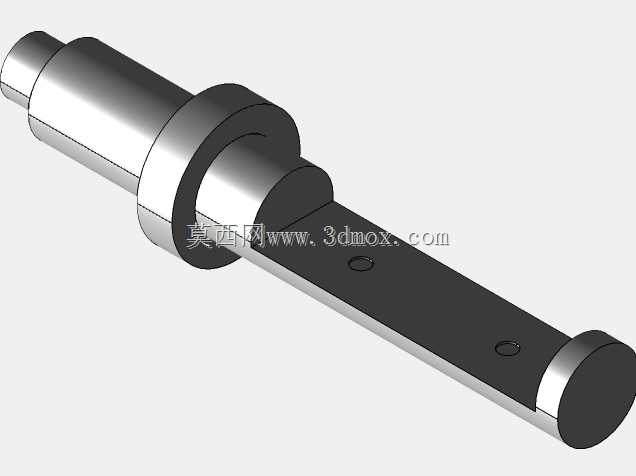

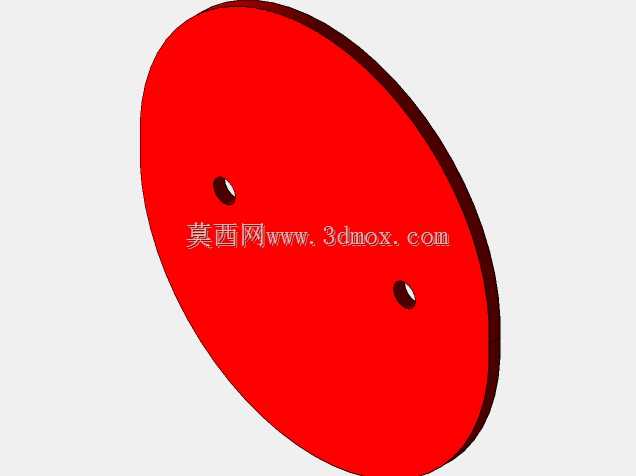

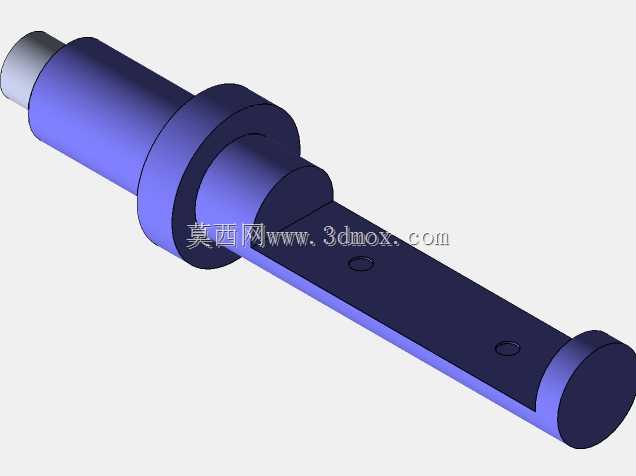

　　阀杆安装孔的同轴度、蝶板密封面的圆度都做了公差约束，保证后续装配时阀杆转动灵活，蝶板关闭时可以和阀座均匀贴合，不会出现局部密封不严导致的内漏问题。阀体外部的安装耳除了用于法兰对接，部分耳位也可用于安装阀门的驱动支架，不管是搭配手动手柄、蜗轮头还是气动、电动执行机构，都可以通过对应的支架直接固定在阀体上，不需要额外焊接安装支座，适配不同驱动方式的改装需求。从实际使用的工况来看，这类多通蝶阀常应用在换热机组的管路系统中，用来同时对接主循环管路和旁通管路，调节进入换热器的介质流量，也可应用在水处理的多路过滤系统中，实现不同过滤支路的切换控制，相比采用直通阀加三通的组合方案，整体结构更短，安装空间更小，密封点更少，长期运行的可靠性更高。设计时也考虑了铸造工艺的可行性，阀体的各个壁厚保持均匀，没有出现局部过厚或者过薄的结构，避免铸造时出现缩孔、砂眼等缺陷，拔模斜度也按照铸造工艺要求做了设置，不需要后续做大量的机加工修正，减少生产加工的工序和成本。流道内部的表面粗糙度要求控制在Ra6.3以内，减少介质流动时的阻力，也避免杂质在流道内壁附着堆积，尤其是输送含有少量固体颗粒的介质时，光滑的内壁可以减少颗粒的沉积，降低阀门卡涩的概率。
