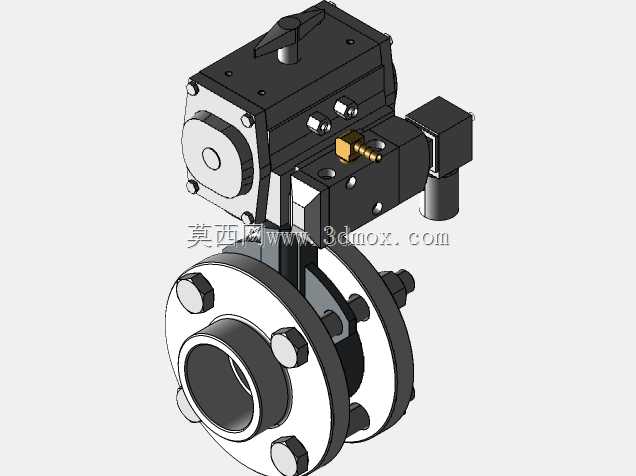

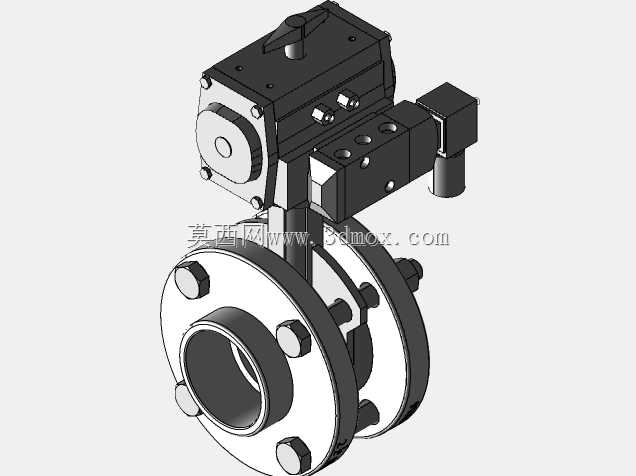

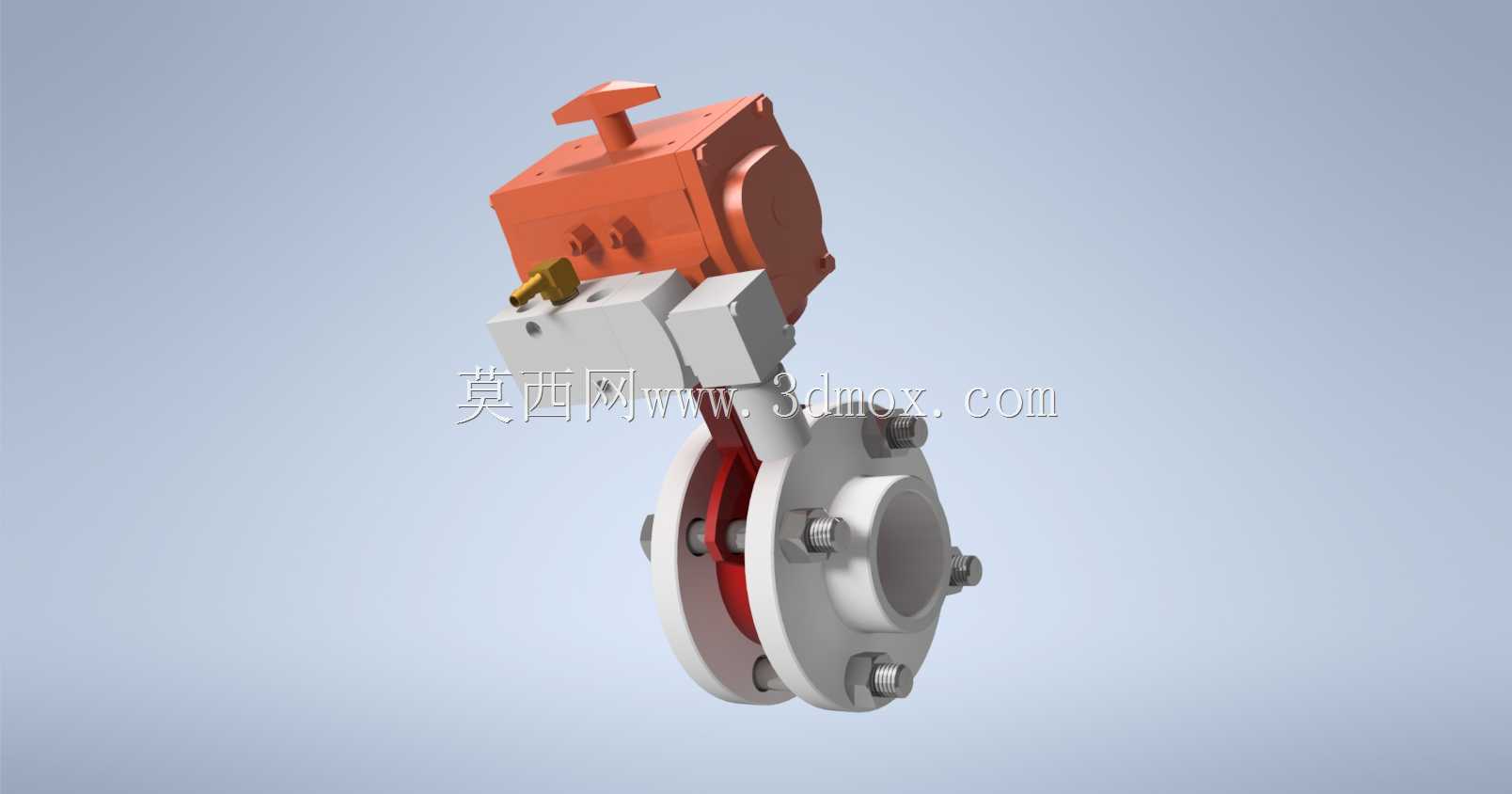

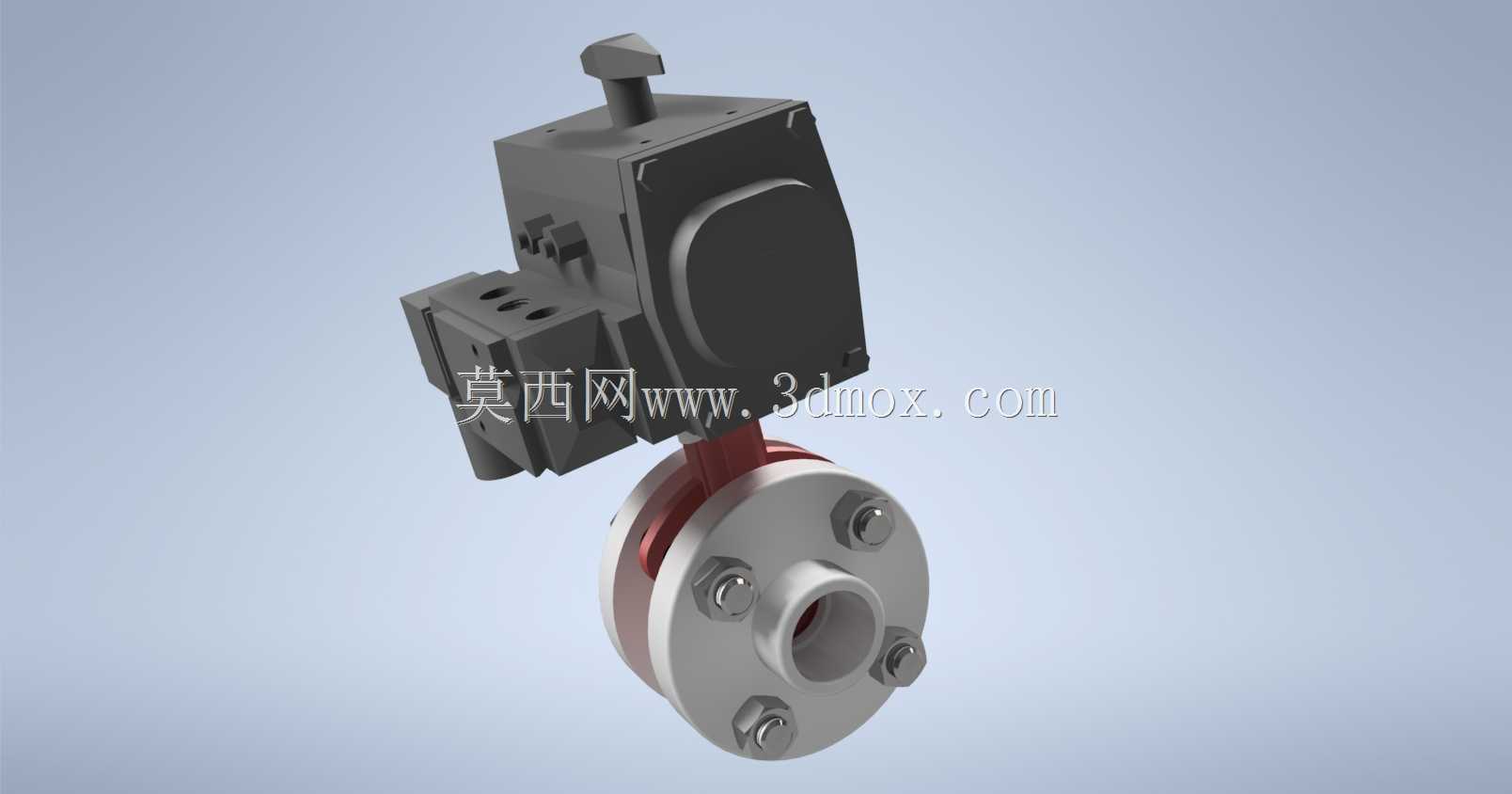

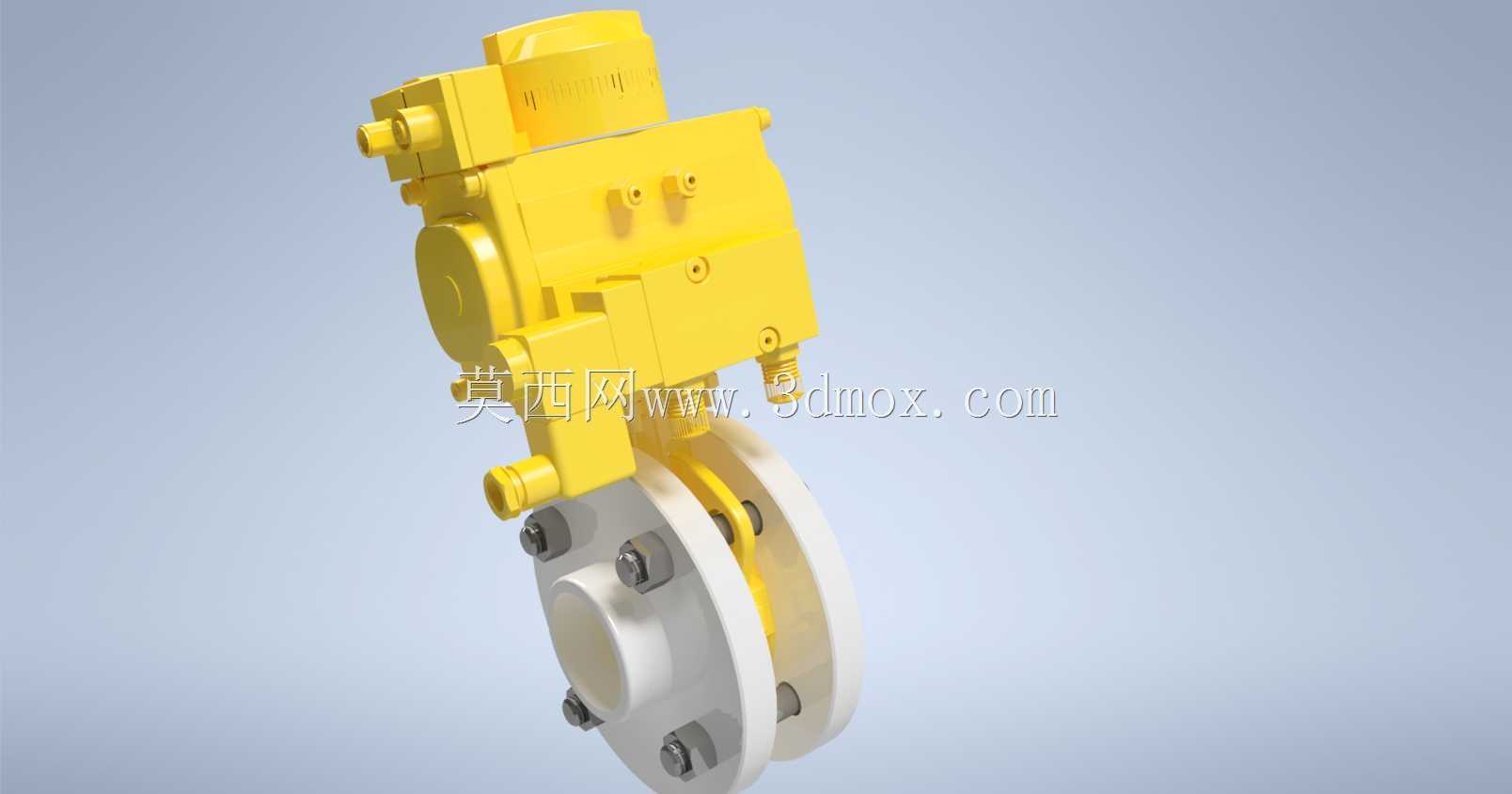

气动驱动式对夹型黄油飞阀结构设计

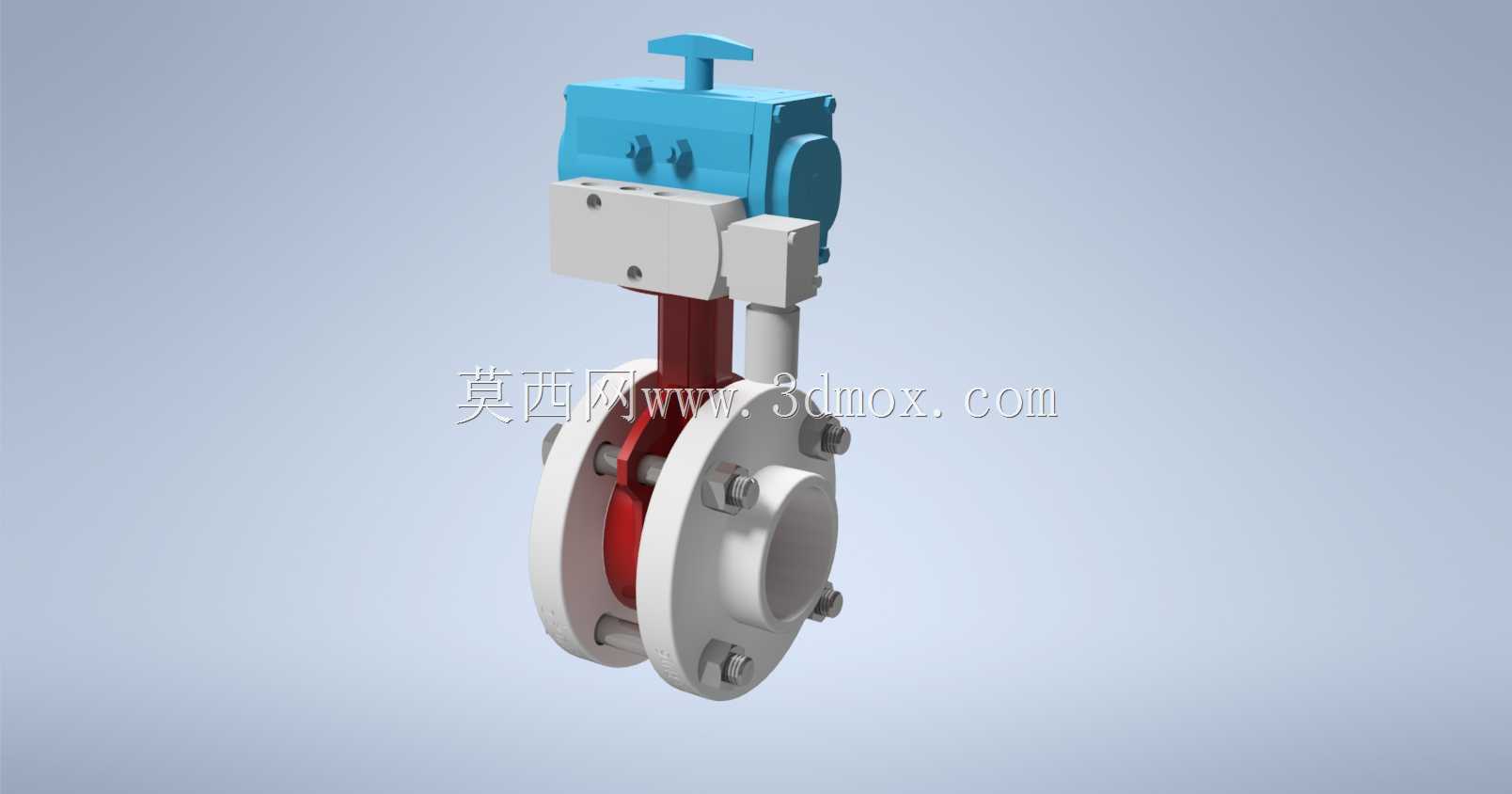

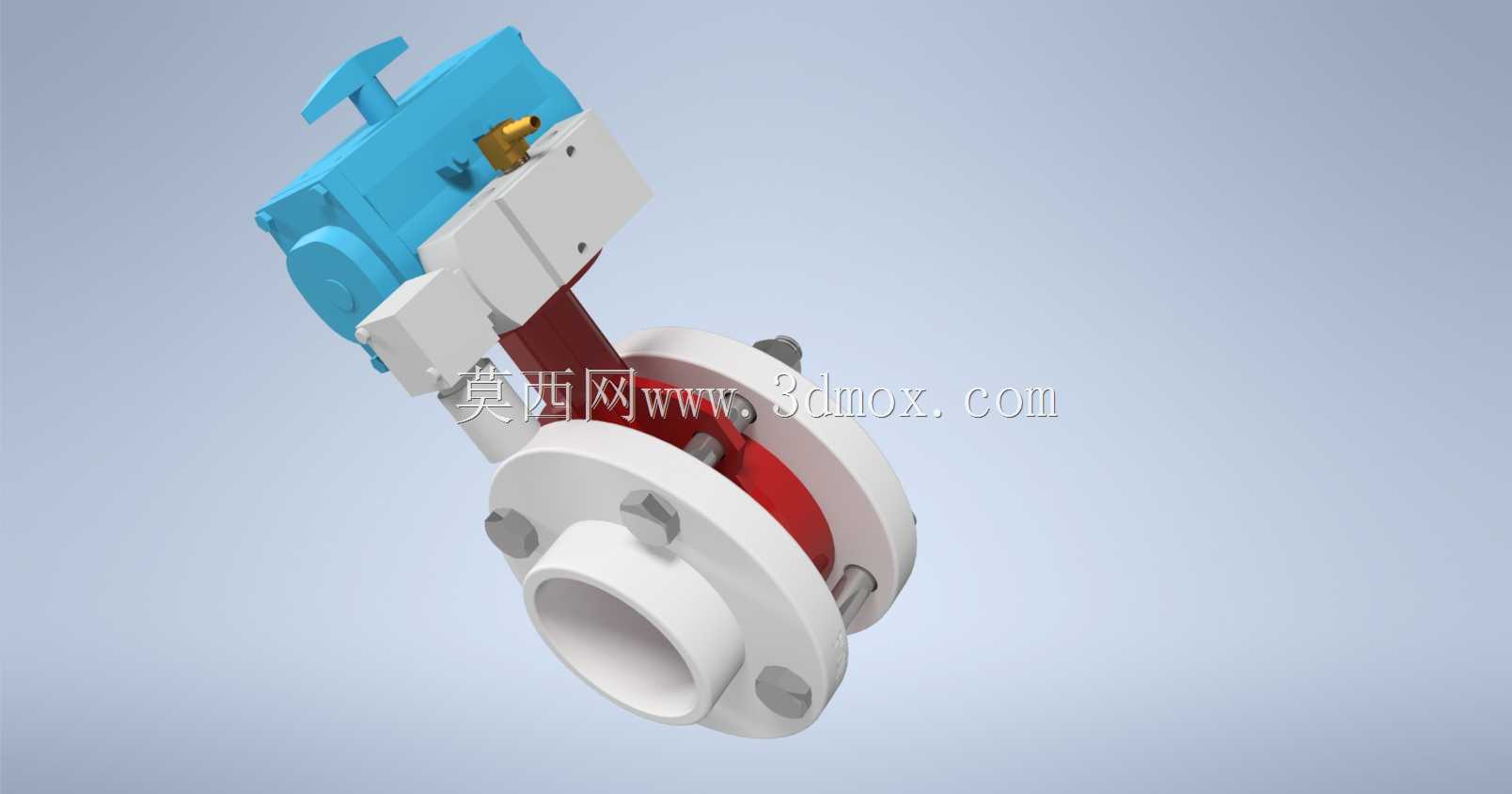

　　这款带气动驱动的黄油飞阀，主要面向润滑脂输送管路的通断控制场景，在集中润滑系统、重型工程机械润滑回路、冶金设备干油加注系统中应用广泛，区别于普通流体控制阀，其核心适配高粘度黄油类介质的输送工况，避免常规阀门在高粘介质下启闭卡滞、密封失效的问题。从结构设计逻辑来看，上部的气动驱动单元采用一体式压铸壳体，内部集成活塞与拨叉传动结构，将气缸的直线往复运动转化为阀瓣的90度回转动作，相比电动驱动结构，气动驱动响应速度更快，适配有防爆要求的车间工况，无需额外布置防爆电路，仅通过气源压力即可完成启闭动作，气源适配常规工业0.4-0.6MPa压缩空气，无需额外增压处理。下部的阀体部分采用对夹式法兰连接结构，安装时无需在阀体两端加工法兰凸缘，

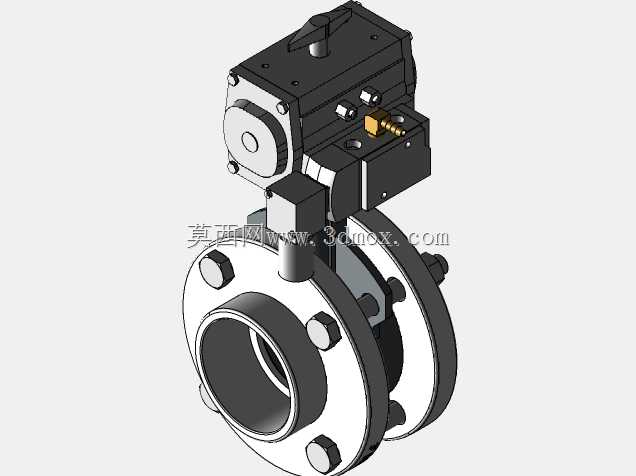

　　直接通过穿装螺栓将阀体夹持在两端管路法兰之间，相比法兰式连接结构，整体轴向安装尺寸缩短近40%，能有效节省管路布置空间，尤其适配设备内部狭窄空间的管路安装需求。密封副设计上，阀瓣与阀座之间采用丁腈橡胶作为密封材料，丁腈橡胶的耐油特性可长期适配黄油类矿物基润滑脂的接触工况，不会出现溶胀、硬化失效问题，密封面采用全包覆设计，避免介质直接接触金属基体，减少高粘介质携带的微小杂质对密封面的冲刷磨损。设计过程中，驱动端与阀体的连接支架采用加厚铸铝材质，既保证传动过程的结构刚性，避免气动动作瞬间的冲击力导致连接部位形变，又能控制整体重量，降低安装时的管路承重负载。阀杆部位采用双重O型圈密封结构，上下两道密封分别阻隔介质侧与驱动侧，

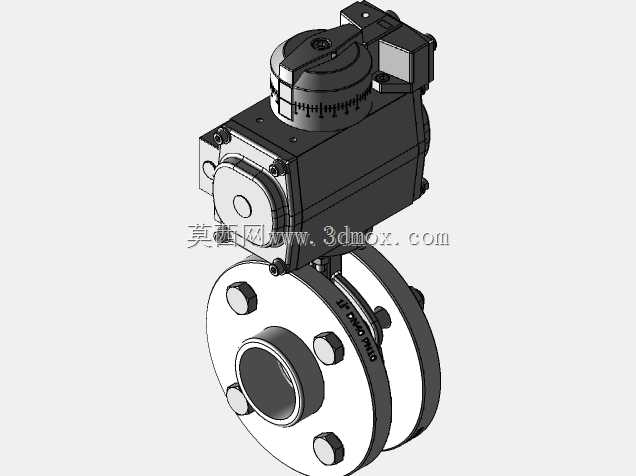

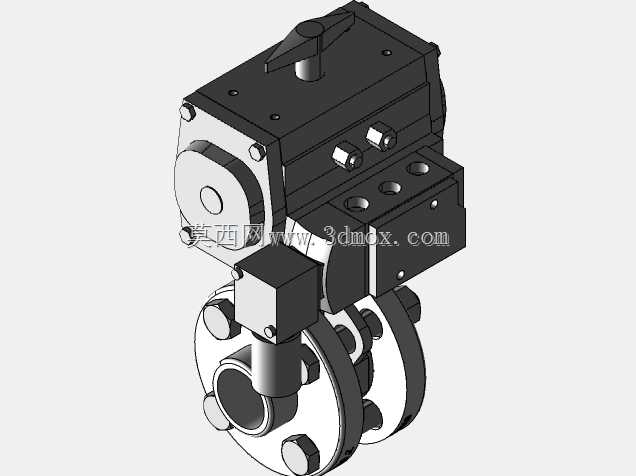

　　既防止管路内的黄油介质顺着阀杆渗漏到驱动单元内部，也避免外部环境的粉尘、水汽进入驱动气缸影响活塞运动。从安装边界来看，阀体两端的法兰连接尺寸适配常规PN16压力等级的管路法兰标准，法兰密封面为突面形式，无需额外加工凹凸密封面即可实现可靠密封，安装时需保证两端管路的同轴度偏差不超过1mm，避免对夹安装时阀体受额外径向应力导致密封面错位。气动驱动单元的顶部预留了阀位指示凸台，可直观观察阀门的启闭状态，侧面的气源接口采用标准G1/4内螺纹，可直接适配常规气动管路接头，无需额外转换接头。在实际工况使用中，这类阀门的启闭动作时间不超过2秒，可配合系统的润滑周期实现定时通断控制，相比手动黄油阀，无需人工靠近操作点位，

　　可适配远程自动化控制的润滑系统，在风电设备集中润滑、矿山机械底盘润滑、轧机轴承润滑等场景中，能有效降低人工维护的工作量，同时避免人工操作不到位导致的润滑点缺油问题。结构建模过程中，对气动驱动单元的内部活塞行程做了限位设计，保证阀瓣回转角度精准控制在90度，避免过转导致阀瓣撞击阀座产生密封损伤，同时在驱动端的传动部位预留了润滑脂注油孔，可定期对传动拨叉与转轴部位补充润滑，降低长期动作的磨损量。阀体的流道采用全通径设计，流道内壁做了光滑过渡处理，没有突兀的台阶与死角，避免高粘度黄油在流道内残留堆积，长期使用也不会出现流道堵塞问题，即使在低温环境下黄油粘度升高，也能保证介质顺畅通过。连接螺栓采用标准六角头螺栓，安装时采用对角均匀拧紧的方式，避免单侧受力过大导致阀体变形，螺栓的拧紧力矩控制在适配规格的标准力矩范围内，防止力矩过大压裂阀体密封边缘。
