传感器配套异形腔体连接壳体结构

　　这款异形腔体连接壳体，是工业传感检测系统里流体通路与检测核心衔接的关键承载部件，日常在工业过程检测的压力、流量类传感单元配套结构中十分常见，主要承担介质导流、核心检测元件封装防护、外接管路对接的多重作用。从实际工况适配角度看，这类壳体多应用在液压系统工况监测、内燃机进气通路参数采集、工业流体管路在线检测这类场景里，需要同时兼顾介质流通的顺畅性、外接部件的安装可靠性，以及内部检测元件的防护密封性。

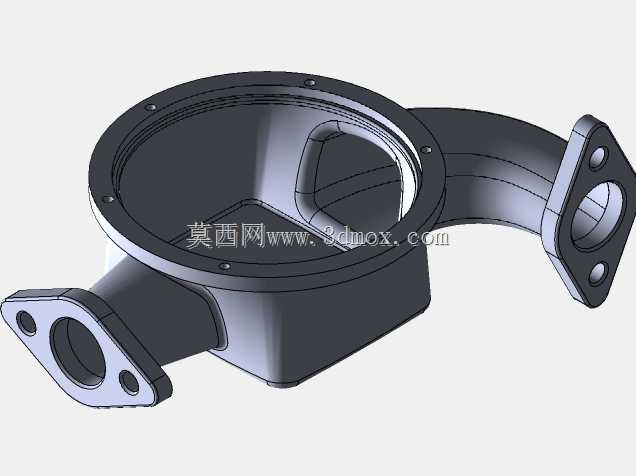

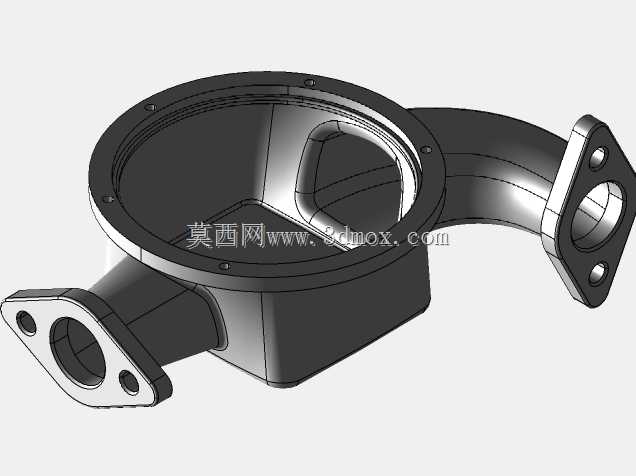

　　设计阶段最先敲定的是主腔体的容积边界，主腔体采用上部圆形敞口的结构，敞口边缘做了带安装孔的法兰凸缘，均布的小孔用于和检测元件的封装端盖配合，装配时端面加装密封垫片后通过螺栓锁紧，就能形成密闭的检测腔，避免内部输送的介质出现渗漏，敞口的内径尺寸匹配常规插入式检测探头的安装尺寸，能让探头检测端完全伸入腔体内部，直接接触流经的介质，保证参数采集的准确性。主腔体下部做了方形的集流过渡段，相比等径圆形腔体，方形过渡段能让介质流入后形成更稳定的流态，减少紊流对检测元件的冲击，同时也能预留足够的空间，容纳检测元件的尾部接线结构，避免线缆被流动的介质长期冲刷出现磨损。

　　两侧伸出的管路对接结构，分别对应不同的外接管路走向，其中一侧的弯管带角度倾斜延伸，端部的菱形法兰做了双安装孔设计，法兰端面的凸台结构能嵌入外接管路的对接凹槽内，配合密封圈实现硬密封，这种倾斜走向的接口主要适配设备内部空间受限的安装场景，不用额外加装弯头就能改变管路走向，减少整个通路的连接节点，降低泄漏风险；另一侧的直向伸出接口同样采用法兰对接结构，接口内径和主腔体的流道做了顺滑过渡，没有台阶或者锐角结构，避免介质流经时出现积留死角，对于有洁净度要求的检测场景，这种无死角流道也能减少介质残留，降低不同批次介质检测时的交叉影响。

　　安装边界方面，整个壳体的所有外接法兰端面都做了统一的平面度公差要求，保证对接时的密封可靠性，各个安装孔的位置度公差控制在0.1mm以内，避免装配时出现螺栓无法穿入或者对接错位的问题。壳体的壁厚根据不同部位的承压需求做了差异化设计，主腔体因为要承受管路内的介质压力，壁厚比接口连接段厚1.5mm，法兰位置因为要承受螺栓锁紧的压紧力，局部做了加厚处理，避免长期受压出现法兰变形导致密封失效。弯管段的曲率半径经过反复校核，既保证介质流动时的阻力在合理范围内，也不会因为曲率过小导致管路弯折处出现应力集中，在长期承受管路振动或者压力波动的工况下，不会出现开裂问题。

　　从实际装配的适配性来看，这款壳体的外部轮廓没有多余的突出结构，所有棱角位置都做了圆角过渡，一方面是加工时能减少应力集中，提升铸件的成品率，另一方面在设备内部安装时，不会和周边的线束、其他管路产生干涉。主腔体上方的敞口法兰和两侧的接口法兰，三个对接面的空间位置经过排布，装配时各个方向的锁紧操作都预留了足够的扳手空间，不用借助特殊工具就能完成装配和后期的维护拆卸。针对传感检测的特殊需求，壳体的内壁粗糙度要求达到Ra1.6，减少介质中的杂质附着在内壁上，避免长期使用后杂质堆积影响流道通径或者污染检测元件，对于接触腐蚀性介质的使用场景，这个结构也可以适配不同的表面处理工艺，不需要改动整体结构就能满足不同工况的防腐需求。
