带法兰安装座的框式传感连接支架结构

项目分类:传感器 发布时间:2022-03-16 ID:575116
  • 带法兰安装座的框式传感连接支架结构
  • 带法兰安装座的框式传感连接支架结构
  • 带法兰安装座的框式传感连接支架结构

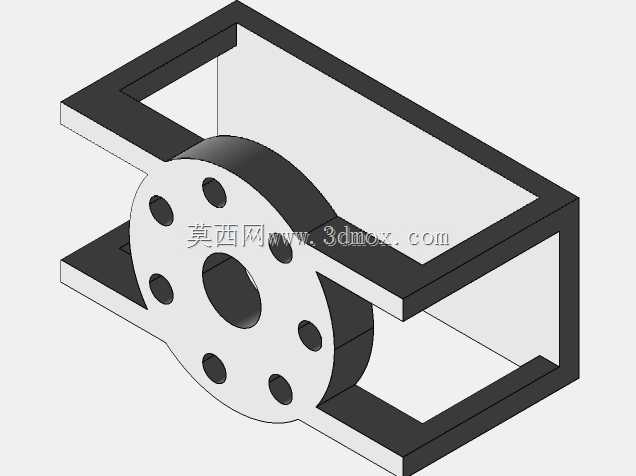

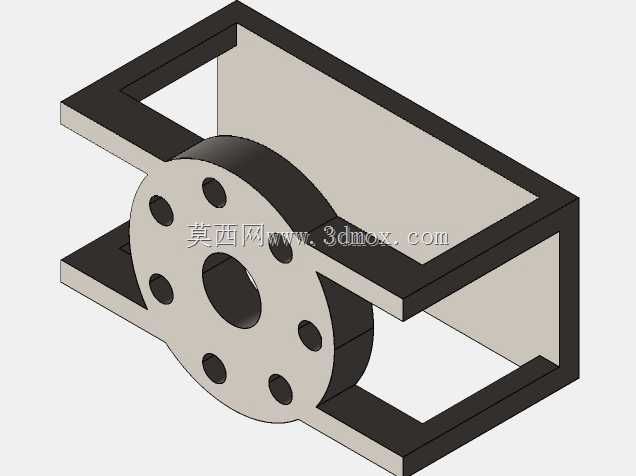

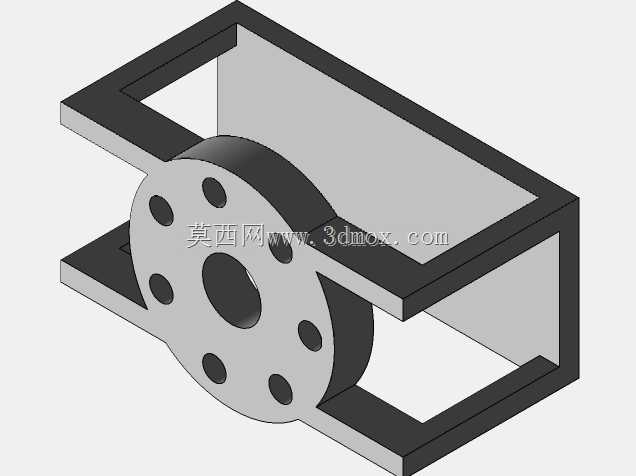

  在工业传感检测的安装布局场景里,这类带法兰连接端的框式支架,主要用于解决传感元件在设备机架上的悬空固定、同轴对位需求,常见于流体管路的流量、压力传感加装,或是自动化产线的位移、转速检测工位,避免传感元件直接受管路振动、设备运行冲击带来的测量偏移。从结构功能上看,中间的带孔法兰盘是核心对接界面,盘面均匀分布的8个安装小孔,适配常规的圆周均布安装规格,中心通孔用于穿设传感探头或是过线、走介质通道,法兰盘两侧的轴颈结构卡入外侧框体的对应卡槽内,既可以限制法兰盘的轴向窜动,也能在安装时预留小角度的对位调整余量,不需要额外加工复杂的定位止口就能保证对接同轴度。外侧的框型架体是主要的承载受力结构,采用上下平行的双支臂加侧边围板的结构形式,

  相比实心块式安装座,在保证整体结构刚性的前提下大幅削减了自身重量,框体的外侧平面可以直接贴装在设备的安装立板或是机架型材面上,支臂上预留的安装空位可以适配不同规格的螺栓固定,不需要额外加装转接板就能完成固定。设计这类结构的时候,首先要明确安装边界的尺寸约束:法兰盘的外径要匹配对接传感元件的安装法兰尺寸,中心通孔的直径要满足探头或是介质通道的通径要求,8个安装孔的节圆直径要严格对应标准法兰的孔位参数,避免出现安装错位;外侧框体的内部净宽要大于法兰盘的外径,保证法兰盘可以顺利卡入支臂之间的卡槽,支臂的厚度要根据实际承载的重量、设备运行的振动加速度做强度校核,避免长期受载出现支臂变形导致法兰盘倾斜。实际应用中,

  这类支架不需要复杂的加工工序,框体部分可以采用板材折弯焊接或是整体铣削加工,法兰盘单独加工后卡入框体的卡槽内,通过焊接或是过盈配合完成固定,相比一体式加工的结构,能降低复杂型腔的加工难度,同时在后期维护时,如果法兰盘的安装孔出现滑牙、磨损,只需要单独更换法兰盘即可,不需要整体报废整个支架。在安装对位的时候,框体的外侧安装面作为基准面,需要保证和法兰盘的端面垂直度控制在合理公差范围内,避免安装后传感元件的探头出现偏斜,影响检测精度;支臂之间的卡槽宽度要和法兰盘两侧的轴颈尺寸做小间隙配合,既保证装配顺畅,也不会出现过大的旷量。这类结构还可以根据实际使用场景做参数调整,比如在重载振动的工况下,可以在支臂和法兰轴颈的配合处加装紧定螺钉,

  进一步锁死法兰盘的位置,避免长期振动出现转动;如果是用于腐蚀环境的传感安装,可以整体选用不锈钢材质加工,或是在表面做防腐涂层处理,框体的边角处做倒钝处理,避免安装维护时划伤操作人员。从建模逻辑上看,这类结构适合采用多实体建模的方式,先分别绘制框体和法兰盘的草图,分别拉伸成型后再做配合装配定位,最后添加安装孔、倒角等细节特征,建模过程中要注意各特征之间的参数关联,比如法兰盘的轴颈直径要和框体卡槽的宽度做参数链接,修改法兰尺寸的时候卡槽尺寸可以同步更新,减少后期改型的重复工作量。
