带手动操作摇臂的万向节传动结构设计

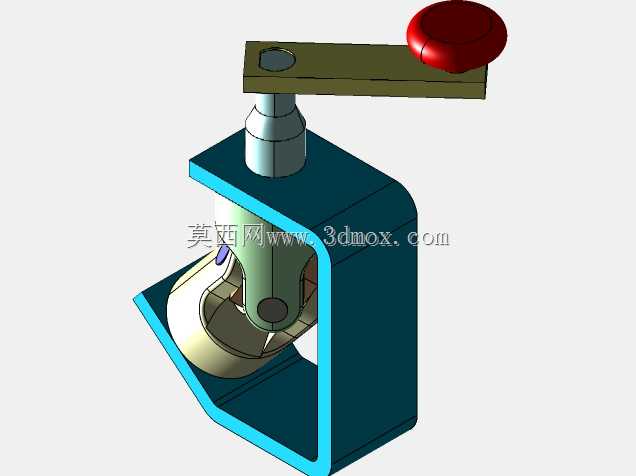

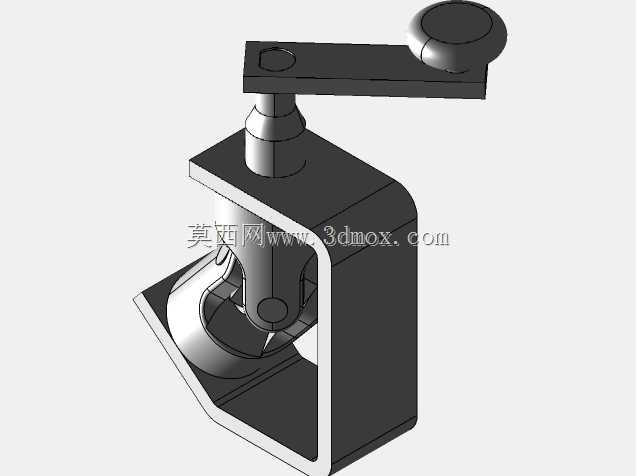

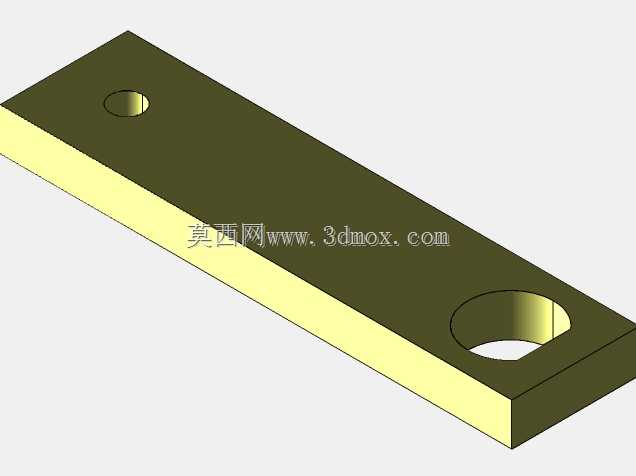

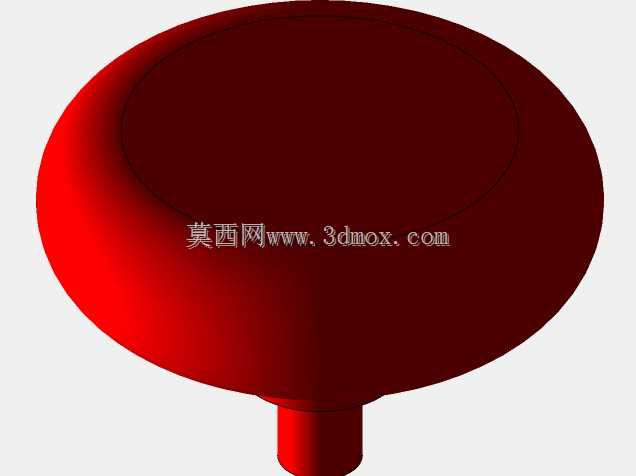

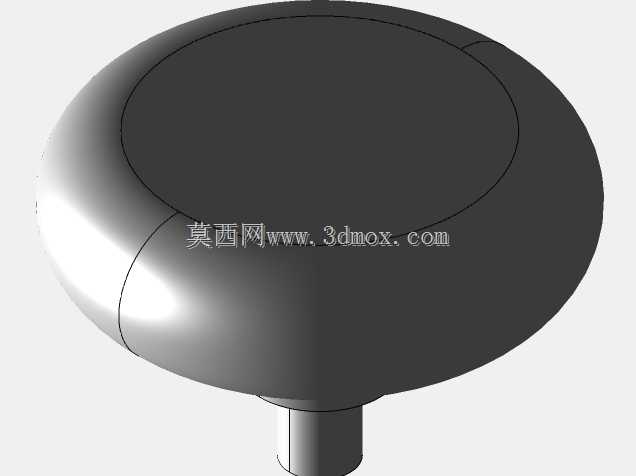

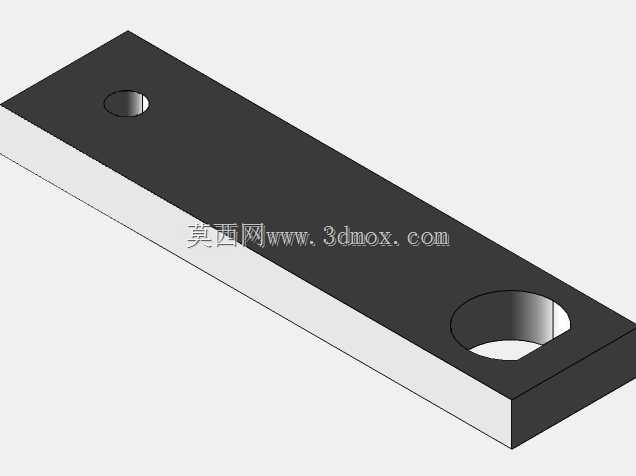

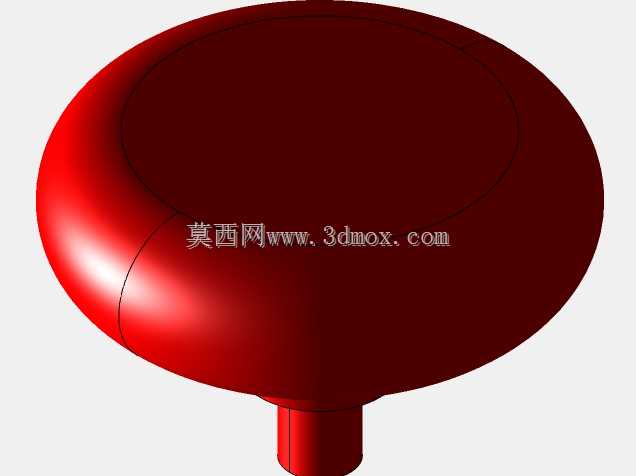

　　在中小功率的手动传动、低速换向传动场景里，万向节是解决两轴存在空间夹角时动力传递的核心部件，常见于小型手动操作设备、工装夹具的动力输入段、轻工机械的进给调节机构中，这类场景不需要大扭矩的十字轴式重载万向节，反而对结构紧凑性、操作手感、安装便捷度有更高要求。这套万向节结构搭配了手动操作摇臂，输入端的摇臂采用扁平金属压杆搭配红色防滑操作头，操作时施力方向符合人体工学，单手握持即可完成角度调节或动力输入，摇臂与输入轴的连接采用扁位加端面限位的结构，避免长期操作后出现周向打滑的问题，操作头采用圆弧过渡的包胶式结构，长时间操作也不会出现硌手的情况。

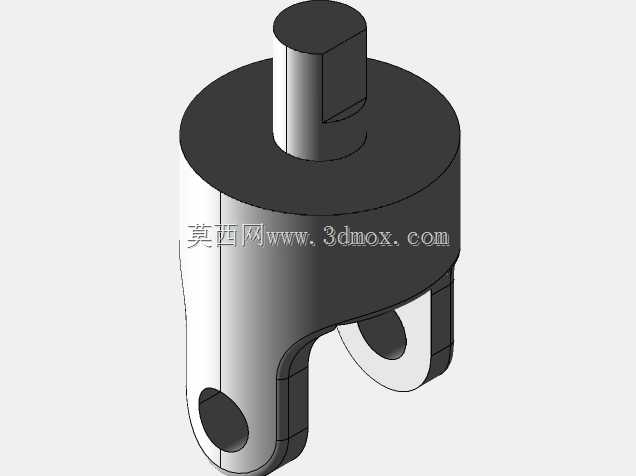

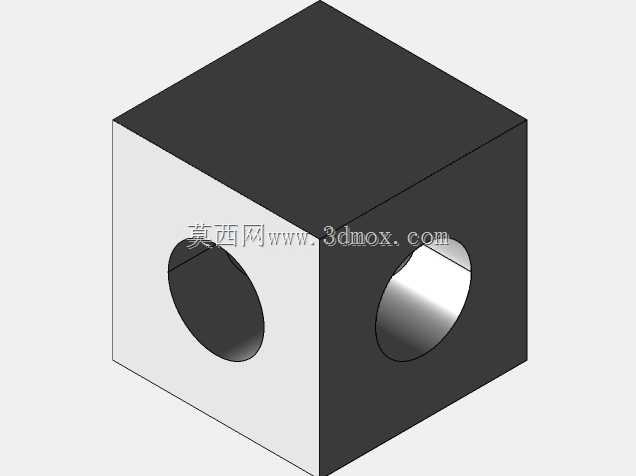

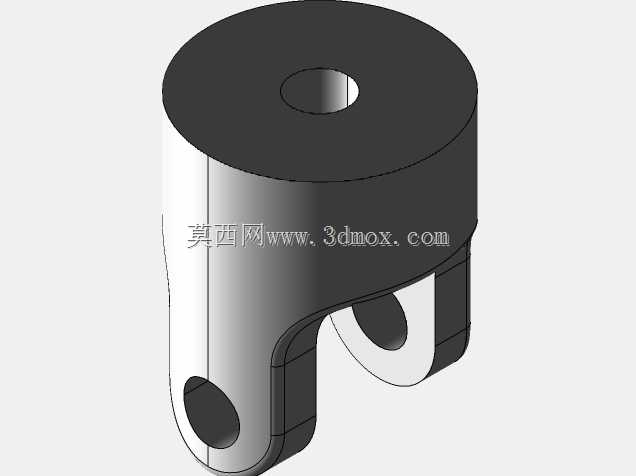

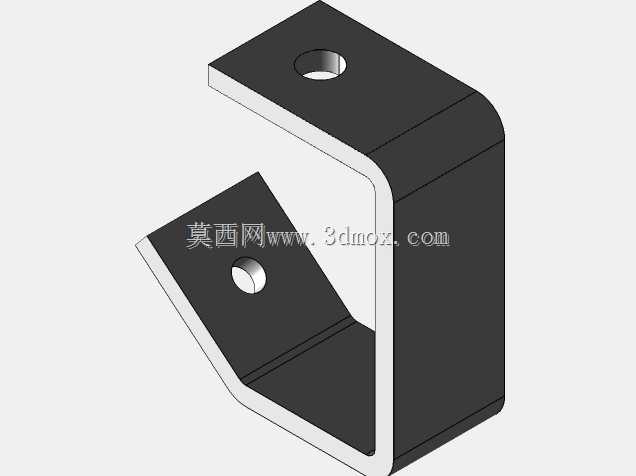

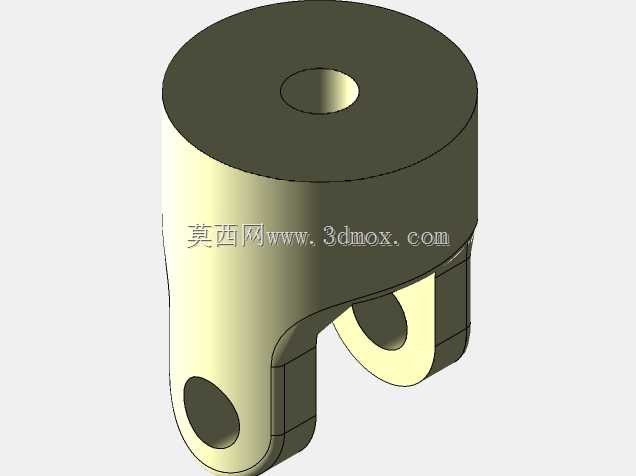

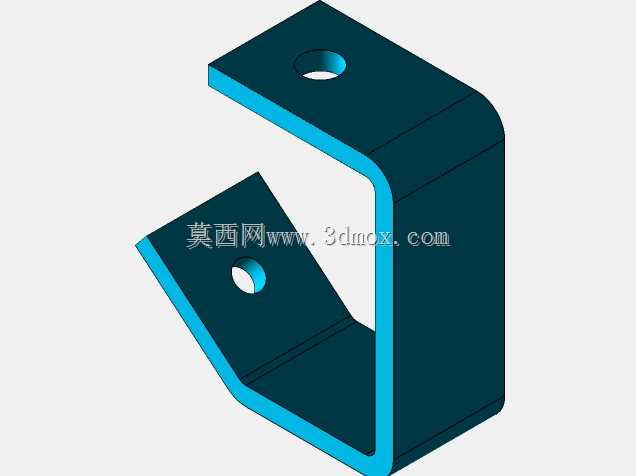

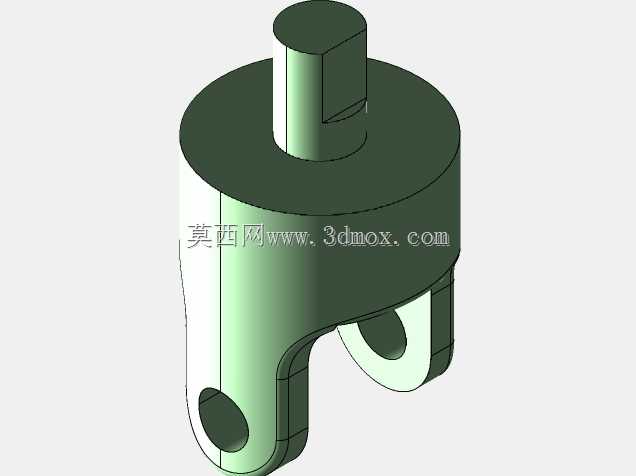

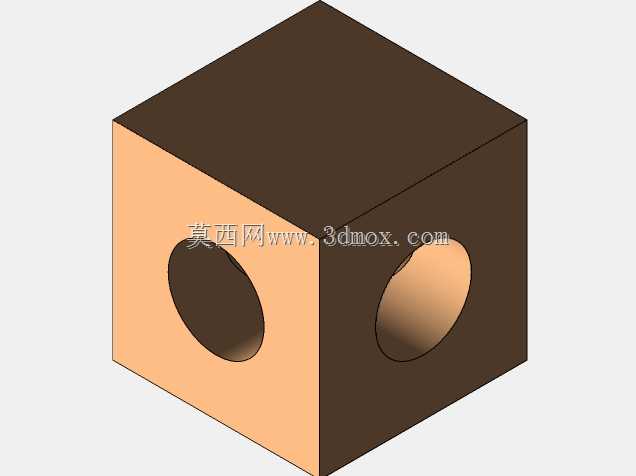

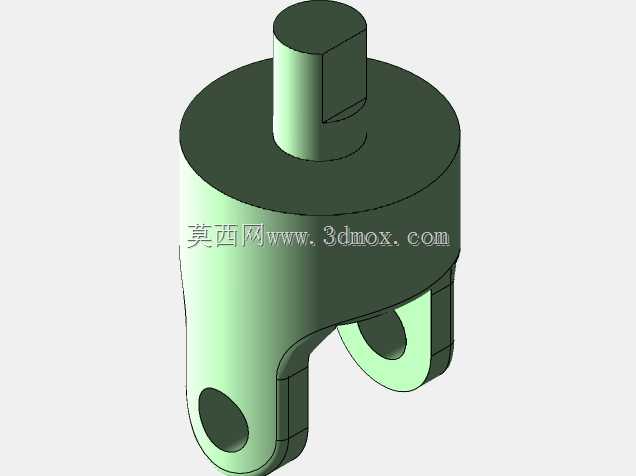

　　支撑部分采用C型开放式的折弯式支架，支架的侧边做了加厚处理，底部预留了两个安装固定孔位，可直接通过螺栓固定在设备台面或者工装基板上，安装边界的宽度控制在120mm以内，高度方向从安装面到摇臂最高处的尺寸不超过180mm，不会占用过多的设备安装空间，开放式的C型结构也方便后期对内部万向铰接结构进行维护、润滑，不需要完全拆解支架就能观察到内部铰接副的磨损情况。内部的万向铰接部分采用球头配合十字槽的传动结构，相比传统十字轴万向节，这种结构的加工难度更低，在小扭矩传动场景下的传动间隙更小，铰接处的接触面做了圆弧倒角处理，转动时的卡滞风险大幅降低，两轴的允许工作夹角最大可达35度，完全覆盖手动调节场景下的偏角需求，不会因为安装时的轴系对中误差导致传动卡涩。

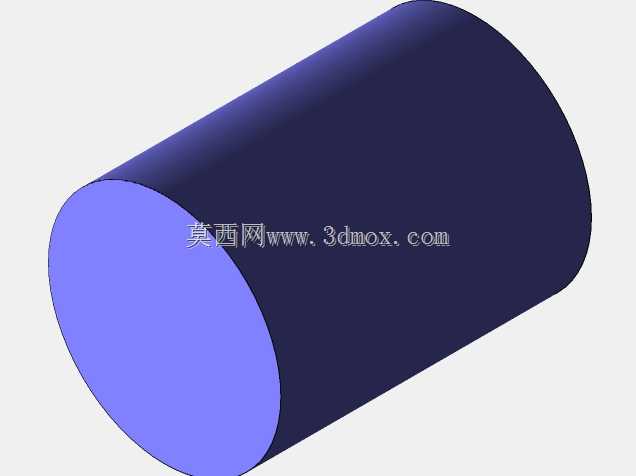

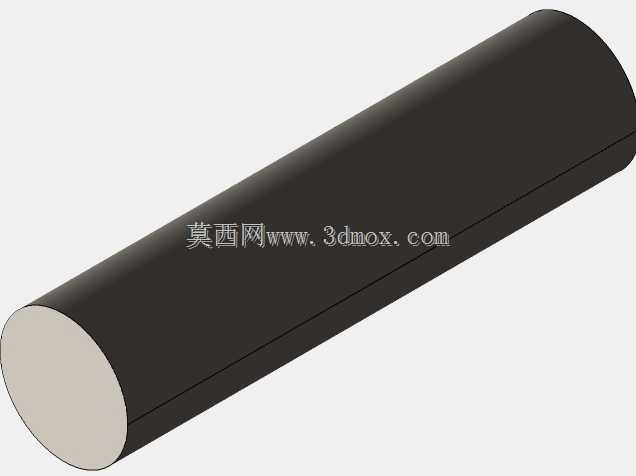

　　输入轴与支架的配合段采用铜套衬套作为转动支撑，相比轴承结构，铜套在低速手动操作场景下的阻尼感更均匀，不会出现转动时的松动旷量，同时衬套与支架的安装采用过盈压装的方式，不需要额外的卡簧或者端盖固定，结构更简洁。输出端的轴段直接延伸到支架下方，可通过联轴器或者直接连接负载轴，输出轴的轴径做了统一的标准尺寸设计，可适配常见的小型工装夹具、调节机构的连接接口，不需要额外做转接轴。设计过程中优先考虑了零件的加工工艺性，支架部分采用板材折弯成型，不需要复杂的铸造成型工序，普通钣金车间即可完成加工，铰接球头部分采用常规的车削加工即可成型，没有复杂的曲面或者特殊加工特征，整套结构的零件总数控制在8个以内，装配时不需要专用工装，按照装配顺序依次压装衬套、装入铰接组件、固定摇臂即可完成总装，装配工时可控制在15分钟以内。

　　实际使用过程中，这套结构可应用在小型手动压装工装的角度调节、试验台架的手动进给传动、小型包装设备的手动调节机构中，当两轴存在安装偏角时，动力可通过万向铰接结构平稳传递，不会出现因为轴系不对中导致的操作力骤增、零件磨损加快的问题。摇臂的长度经过优化，操作时的力臂长度合适，只需要较小的握持力就能带动输出端转动，操作力控制在15N以内，普通操作人员无需额外培训即可上手。铰接处的润滑可通过支架侧面的预留注油孔完成，不需要拆解结构就能定期补充润滑脂，日常维护成本极低。整套结构的外形没有尖锐的棱角，所有外露的边都做了R2以上的圆角处理，操作时不会出现划伤操作人员的风险，符合手动操作设备的安全设计要求。在安装适配性上，支架底部的安装孔位采用长圆孔设计，允许安装时存在±3mm的位置误差，降低了安装底座的加工精度要求，即使是现场改制的工装台面也能顺利完成安装固定。
