皮带轮安装固定支撑基座结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:575112
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计
  • 皮带轮安装固定支撑基座结构设计

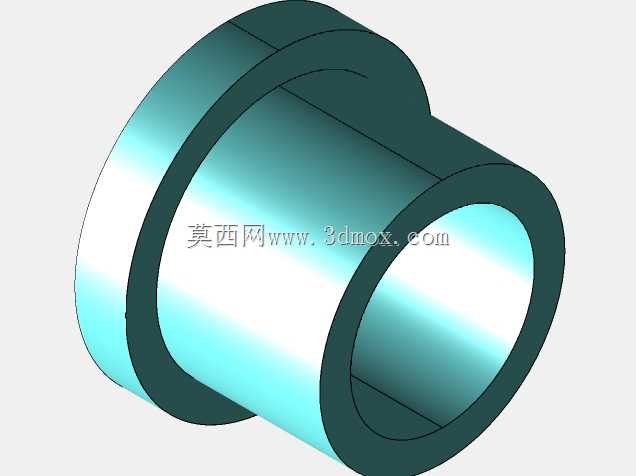

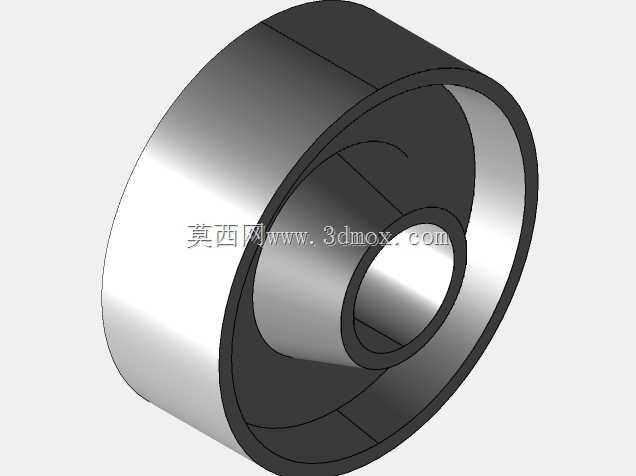

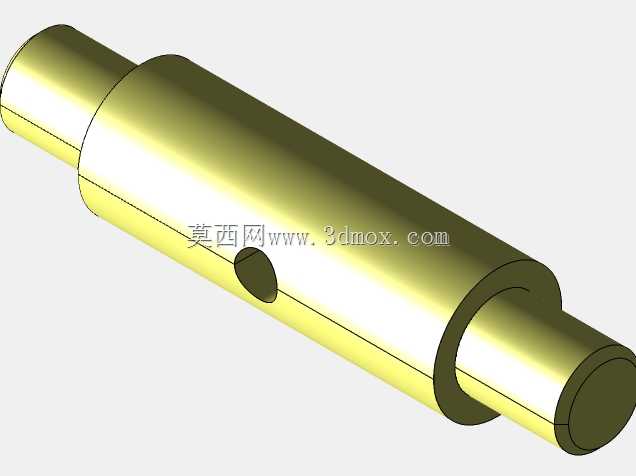

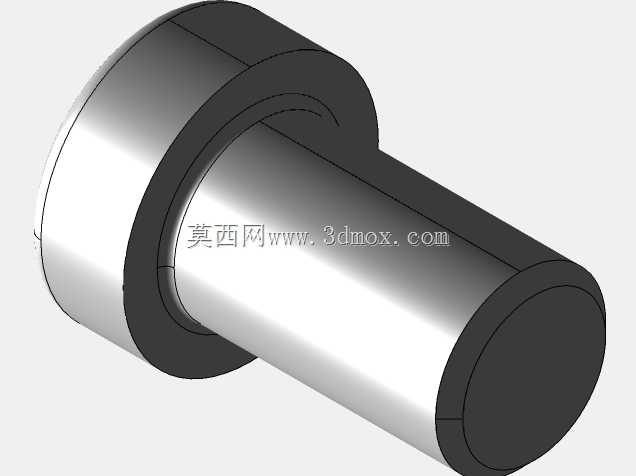

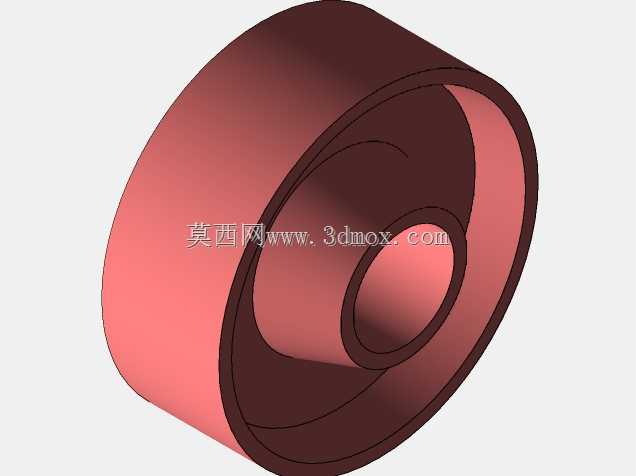

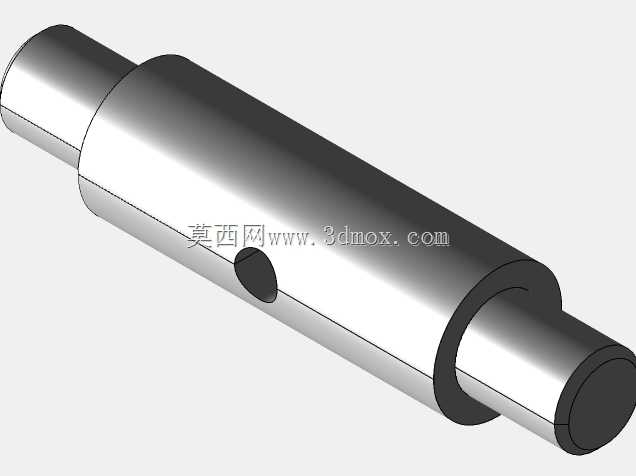

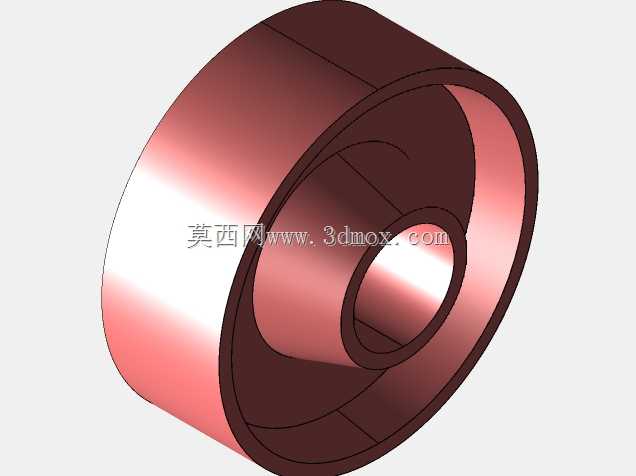

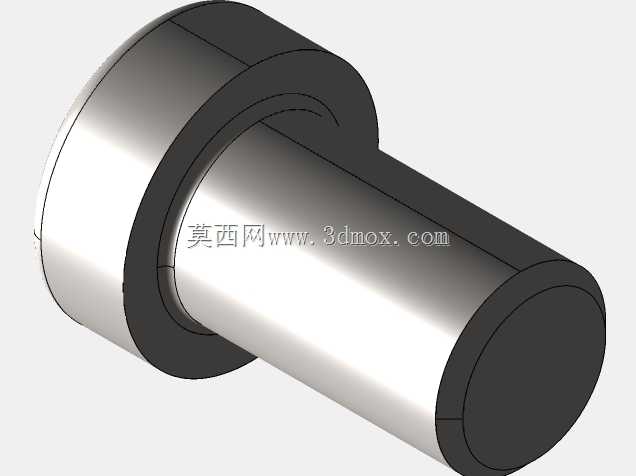

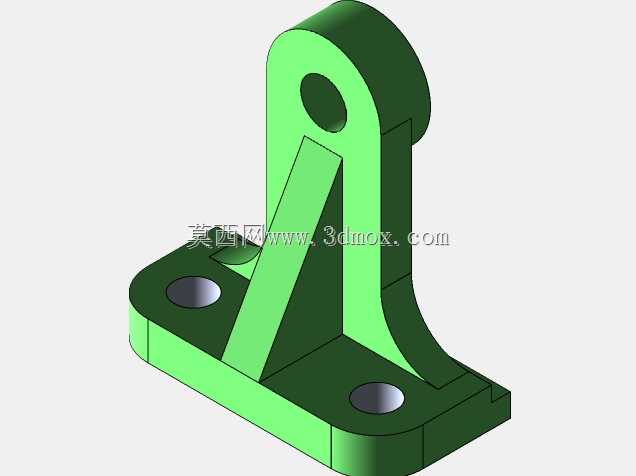

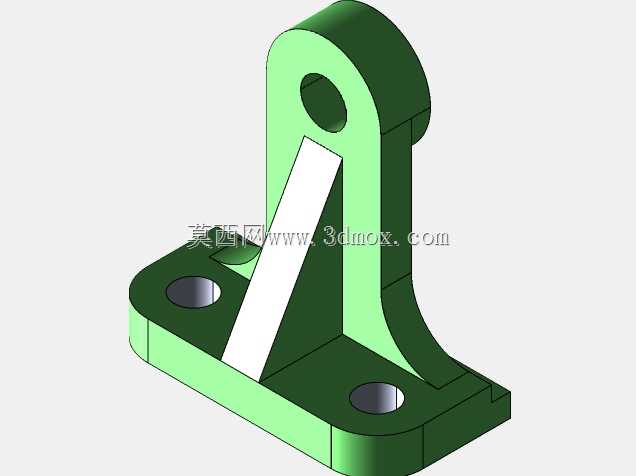

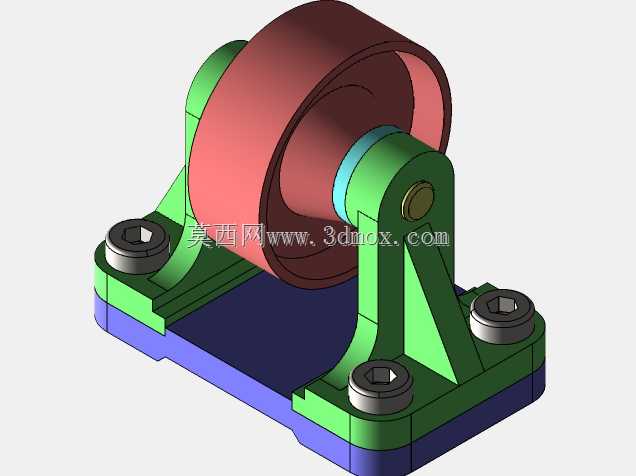

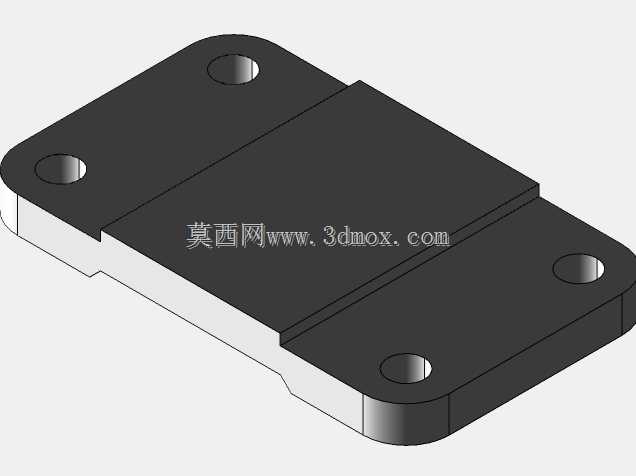

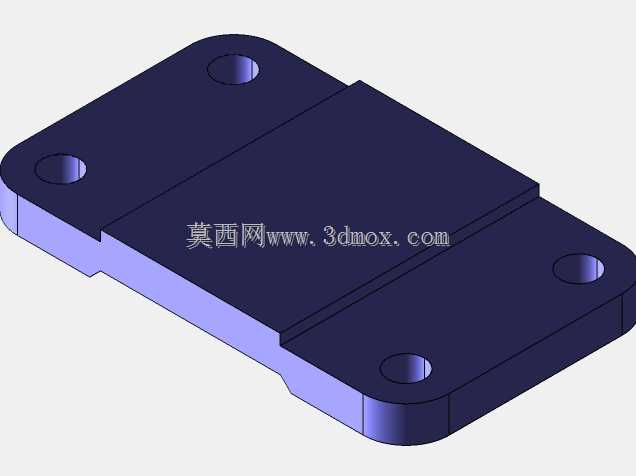

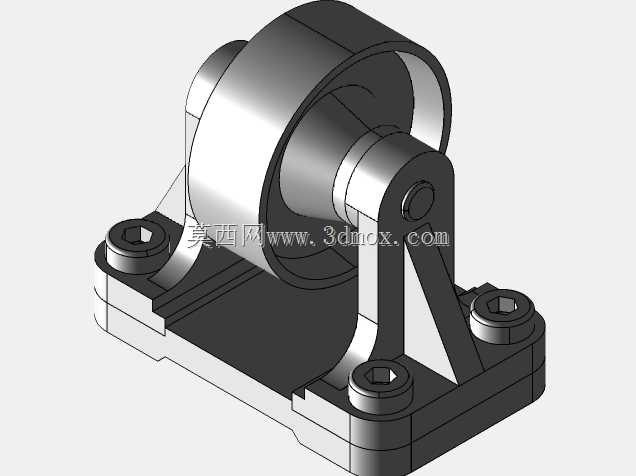

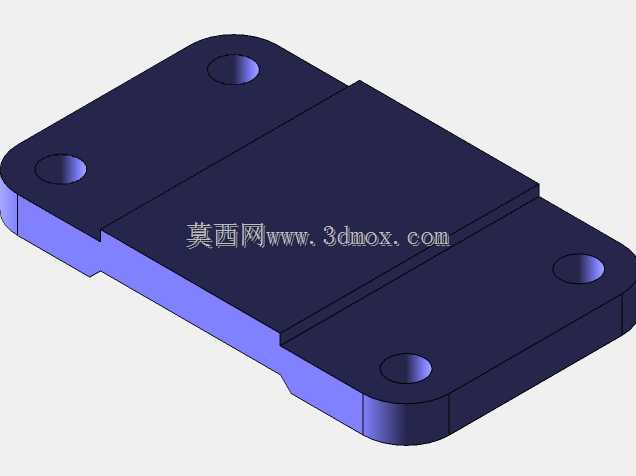

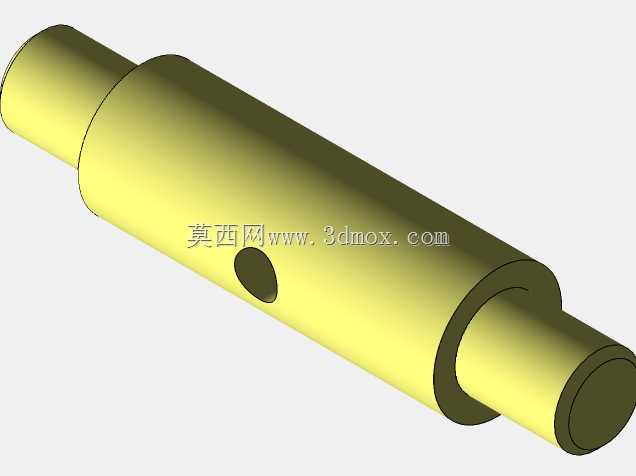

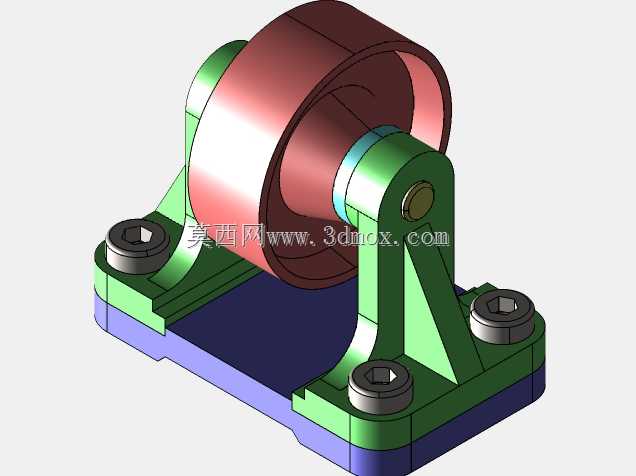

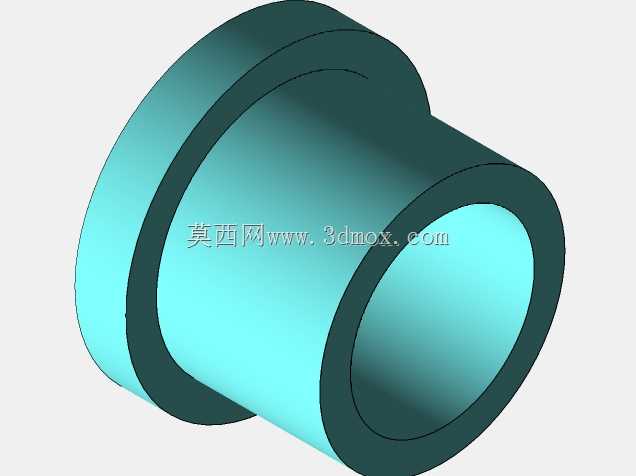

  在带传动机构的实际部署场景中,支撑组件的刚性与安装精度直接决定了皮带运行的平稳性,也影响着传动效率与易损件的更换周期,很多现场调试中出现的皮带跑偏、异常抖动、轴承过早磨损问题,追根溯源都和支撑基座的设计缺陷、安装配合公差不合理有关。这款皮带轮支撑组件采用一体化板式结构设计,主体为带阶梯落差的矩形安装基板,基板四个角位设置沉头安装孔,可通过内六角螺栓直接固定在设备的安装基准面上,沉孔结构能够保证螺栓头完全沉入基板平面以下,不会突出表面干涉皮带轮的转动空间,也避免了螺栓外露积尘、被传动带剐蹭的风险。基板中部的凸起台阶面是皮带轮轴系的安装定位面,台阶落差经过精确计算,能够保证安装后的皮带轮中心高与配套动力输出轴、

  负载输入轴的中心高保持一致,消除带轮安装的高度差带来的皮带附加张力,减少轴系的径向负载。从结构设计逻辑来看,这款支撑件没有采用多余的加强筋结构,而是通过基板本身的厚度差来实现刚性提升,基板边缘做了小尺寸倒角处理,既去除了机加工产生的锐边毛刺,避免装配过程中划伤操作人员,也不会因为倒角过大减少安装面的有效接触面积。四个安装孔的孔位公差按照IT7级精度设计,孔距与设备安装面的预留螺孔完全匹配,装配时不需要额外修配孔位,能够实现快速定位安装,降低现场装配的工作量。在实际应用中,这类支撑组件多用于小型自动化设备的动力传输段,比如小型输送线的驱动端、桌面级加工设备的主轴传动端、轻工包装机械的动力分配单元,这类场景的安装空间通常比较紧凑,

  不适合采用结构复杂的分体式轴承座支架,一体化的板式支撑件占用空间更小,安装调试更便捷,同时能够满足中低转速下带传动的支撑刚性需求。设计过程中充分考虑了安装边界的限制,基板的整体外轮廓尺寸经过优化,在保证四个安装孔有足够的实体壁厚、避免螺栓锁紧时出现应力开裂的前提下,尽可能缩小了基板的整体长宽尺寸,能够适配狭小的设备内部安装空间。基板的厚度设置兼顾了刚性与轻量化需求,非安装区域的基板厚度适当减薄,既减少了原材料的消耗,也降低了整个支撑组件的自重,不会给设备的安装基准面带来额外的负重。台阶面的平面度经过严格控制,能够保证安装后的轴承座与基准面完全贴合,不会出现局部间隙导致轴系倾斜,

  皮带轮的安装端面与基板平面的平行度可以通过加工精度直接保证,不需要装配时额外增加调整垫片来校准,大幅缩短了装配调试的周期。在日常维护场景中,这种一体化板式支撑件的清洁难度更低,表面没有复杂的沟槽与缝隙,设备运行过程中产生的粉尘、碎屑不会堆积在结构缝隙中,日常维护只需要擦拭表面即可,不会因为积尘过多导致皮带轮转动卡滞、磨损加剧。和传统的分体式焊接支撑支架相比,这款机加工成型的支撑组件没有焊接变形带来的精度误差,所有安装面、定位面都通过一次装夹加工完成,形位公差精度更高,批量生产时的一致性更好,不需要对每个工件进行单独的校形处理,适合批量配套在标准化的传动单元中。针对皮带传动运行中产生的振动,基板的实体结构能够提供足够的阻尼,不会因为结构刚性不足产生共振,配合安装面之间的减震垫片,可以将传动产生的振动控制在合理范围内,避免振动传递到设备其他部位影响整机的运行精度。安装孔的沉头深度经过精确计算,既能够保证螺栓完全沉入,也不会因为沉孔过深导致基板局部壁厚过薄,降低安装位置的结构强度,螺栓锁紧后的压紧力能够均匀分布在安装孔周围的实体区域,长期运行不会出现安装孔开裂、基板变形的问题。
