异形曲面连接支撑结构件三维设计

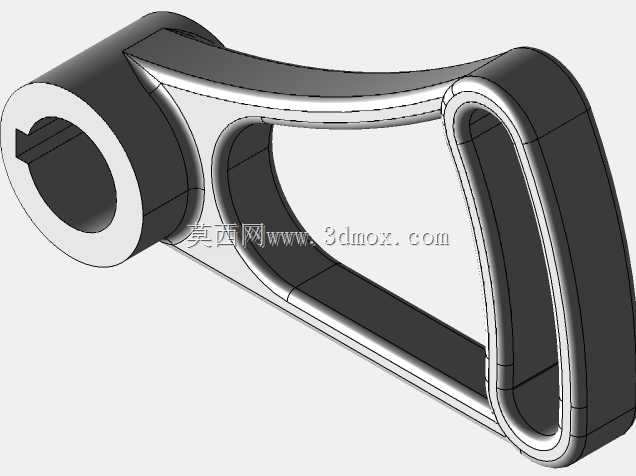

　　在轻工自动化输送、小型专用作业机具的结构布局里，这类带单侧筒状安装端的异形曲面支撑件，往往承担着动力传递路径上的力矩传导、相邻执行部件的位置保持作用，区别于常规直臂式连杆的生硬受力路径，曲面过渡的臂身结构能在有限安装空间里，避开周边管线、相邻运动构件的运动干涉区间，同时让应力传递路径顺着曲面流线均匀分散，避免直角转接位置的应力集中问题。从实际安装适配角度看，一端的带键槽筒状结构是核心安装定位基准，内孔的键槽设计可以和配套传动轴形成周向固定，传递旋转扭矩时不会出现相对打滑，筒身的轴向长度需要匹配安装位的轴段长度，保证装配后轴向定位可靠，不会出现沿轴窜动的问题；另一端的闭环框型曲面结构，是和末端执行构件连接的配合面，

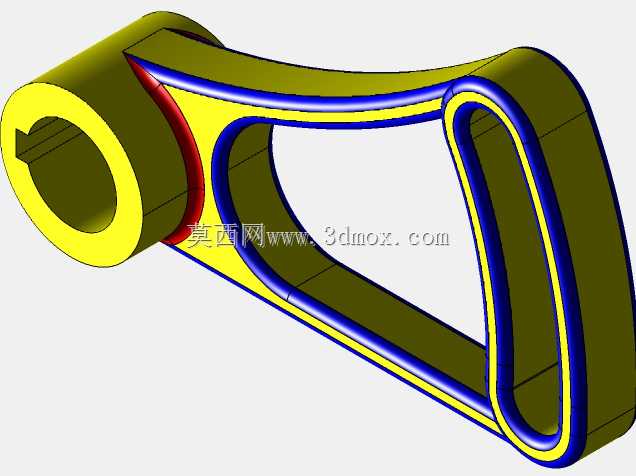

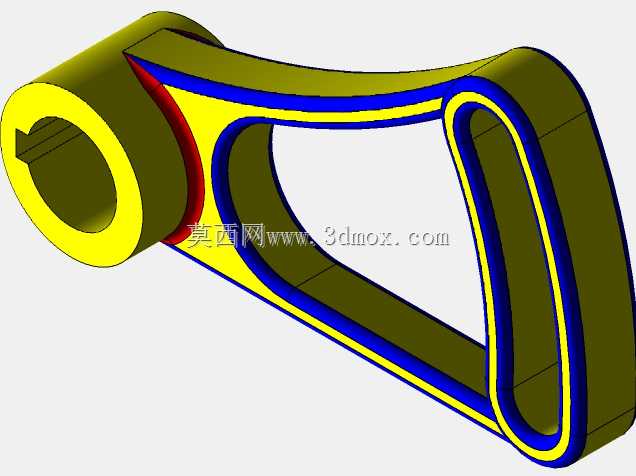

　　框型的内轮廓尺寸需要匹配对接件的安装凸台尺寸，曲面壁厚的均匀性设计，既可以保证注塑或者铸造成型时的材料填充流畅性，避免出现缩孔、缺料等成型缺陷，也能让整体构件的重量控制在合理区间，降低运动过程中的惯性负载。设计这类构件的时候，首先要确认两端安装位的空间相对位置，包括中心距、空间夹角、安装面的朝向偏差，再顺着受力方向勾勒臂身的曲面走向，不能为了追求外观流畅随意调整曲面曲率，要保证受力时的弯矩在臂身各个截面的承载范围内，尤其是筒状结构和臂身衔接的位置，做了圆弧过渡加厚处理，这个位置是整个构件应力最高的区域，要是过渡圆角太小，长期受交变载荷作用很容易出现疲劳裂纹。曲面臂身的内外侧壁厚保持一致，外侧的蓝色标识区域其实是结构加强的凸棱，

　　沿着臂身走向连续布置，相当于在薄壁曲面上增加了纵向加强筋，不需要整体增加壁厚就能大幅提升臂身的抗扭、抗弯刚度，避免构件受力时出现侧向扭曲变形。安装边界上，要提前核算构件运动过程中的最大外轮廓包络尺寸，确认在整个摆动行程里，不会和周边的机架护板、管线槽、相邻运动部件发生刮碰，筒状端的安装轴要预留足够的支撑跨度，避免悬臂过长导致轴端挠度太大，影响传动精度；框型连接端的安装孔位要和对接件的孔位同轴度控制在合理公差范围内，不然装配时会出现强制别劲的问题，长期运行会加剧连接螺栓的剪切疲劳。这类结构件常见于小型包装设备的拨料机构、轻工检测设备的探头摆臂、专用工装的压紧臂位置，相比直臂连杆，它能在紧凑的设备内部空间里完成特定轨迹的动力传递，

　　不需要额外增加避让结构，能有效压缩设备整体体积，同时流线型的曲面结构在设备运行时不容易积灰，清理维护也更方便，对于有洁净要求的生产场景适配性更好。建模过程中要注意曲面和实体衔接位置的G2连续，不然加工或者3D打印出来的构件会出现明显的棱线台阶，既影响外观，也会在台阶位置造成应力突变；壁厚设计要结合选用的材料特性调整，如果用工程塑料注塑成型，壁厚一般控制在2-4mm区间，太厚容易出现缩痕，太薄会导致填充不足；如果用金属铸造成型，壁厚可以根据载荷需求适当加厚，同时要预留加工余量，保证安装孔、配合面的尺寸精度满足装配要求。
