轮辐式异形结构手轮传动构件设计

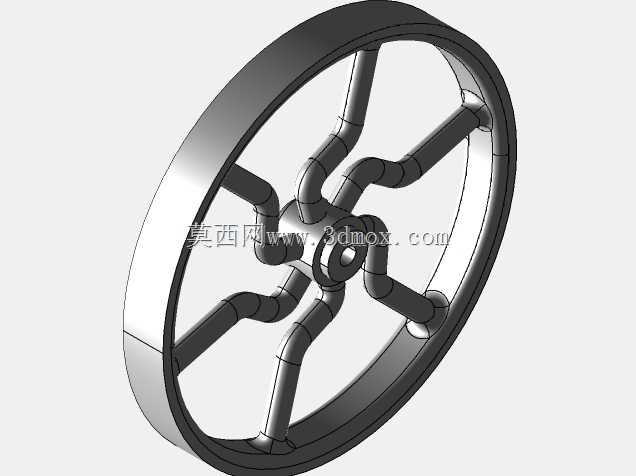

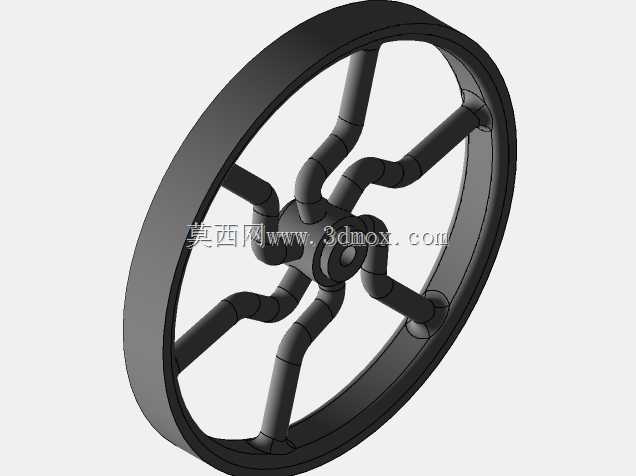

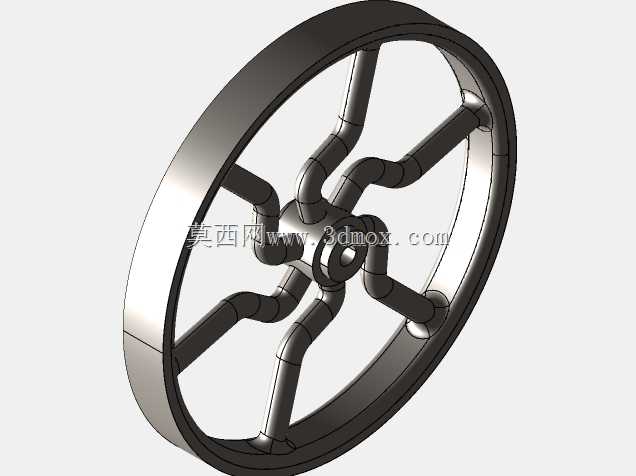

　　这款轮辐式异形手轮构件，主要应用在各类需要手动微调、手动锁止的工业设备操作端，常见于管道阀门调节端、小型试验台工装夹具锁紧端、轻工设备进给调节工位，也可配套在检测仪器的行程调节机构上，替代传统直辐条手轮完成手动扭矩输入。从实际使用场景来看，这类手轮不需要额外配套操作手柄，操作人员直接握持轮缘即可施力，轮缘采用等宽圆弧截面设计，握持时不会出现硌手的情况，即使佩戴劳保手套操作也能稳定施加扭矩，不会出现打滑脱手的问题。

　　设计阶段首先考虑的是手动操作的施力效率，没有采用传统的三直辐或者五直辐结构，而是将辐条设计为连续弯曲的异形流线结构，每根辐条从中心轮毂位置平滑过渡到轮缘内侧，过渡位置全部采用大圆角衔接，避免应力集中导致的辐条断裂问题。中心轮毂位置设计有同轴安装孔，可配套不同直径的阀杆、调节轴，安装孔可根据实际需求加工键槽或者顶丝孔，满足不同安装场景的固定需求，轮毂的轴向厚度经过核算，能够保证与轴的配合长度足够，传递手动扭矩时不会出现轴孔配合松动的问题。

　　从安装边界来看，轮体外缘为标准正圆形，旋转过程中不会出现外轮廓跳动超差的问题，轮体的轴向宽度控制在合理范围，安装后不会占用过多的设备外侧空间，即使在设备排布密集的车间工位，也不会因为手轮突出过多导致操作人员磕碰。辐条的弯曲弧度经过反复调整，既保证了辐条自身的结构强度，在施加额定手动扭矩时不会出现辐条塑性变形，同时也让轮体内部形成均匀的镂空结构，有效降低了手轮自身的重量，长时间操作也不会增加操作人员的负担。

　　结构强度校核阶段，针对轮缘与辐条的衔接位置做了重点优化，所有衔接圆角的半径不小于辐条截面直径的1.5倍，避免交变载荷下出现疲劳裂纹。轮缘的截面采用外圆内平的结构，外侧圆弧面保证握持舒适度，内侧平面与辐条衔接位置做平滑过渡，铸造或者机加工过程中不会出现应力集中的死角。实际使用过程中，这类手轮不需要额外做表面防滑处理，依靠轮缘与劳保手套之间的摩擦力即可完成操作，即使在有少量切削液、粉尘的工况下，也能保持稳定的操作手感，不会因为表面沾附杂质出现打滑。

　　不同于传统带转动手柄的手轮，这款异形辐条手轮在旋转过程中没有突出的活动手柄，不会在高速误触时造成手柄甩动伤人的问题，安全性能更适合人员密集的操作工位。辐条的排布采用中心对称结构，整个轮体的动平衡性能良好，即使配套在需要快速旋转调节的工位，也不会出现明显的晃动，保证调节过程的平顺性。中心轮毂的两端面都设计有沉台结构，安装时可以容纳轴端的锁紧螺母或者挡圈，保证安装后轮体端面平整，不会有突出的紧固件刮擦操作人员衣物。

　　从适配性角度来看，这款手轮可以根据不同的设备扭矩需求调整轮体直径，小直径版本可用于仪器仪表的微调机构，大直径版本可用于大口径阀门、重型工装夹具的锁紧操作，辐条的截面尺寸也会随轮体直径等比例缩放，保证不同规格的手轮都具备足够的结构强度，不会出现大规格手轮辐条过软、小规格手轮重量过大的问题。轮体的镂空结构也方便操作人员观察手轮后侧的设备刻度标识，不需要侧身避让辐条就能读取调节刻度，提升调节操作的效率。
