工业设备手轮式操作调节构件

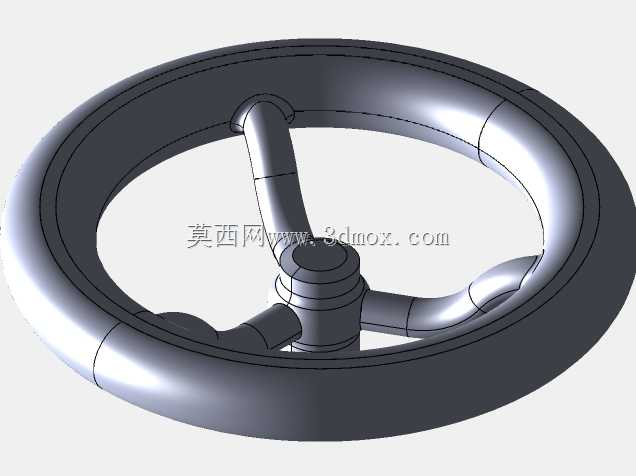

　　这类手轮式操作构件，在工业现场的各类手动调节工位上随处可见，不管是管道阀门的开度调节、机床进给机构的手动微调，还是小型试验设备的参数调校工位，都能见到这类结构的身影。和常见的直柄手轮不同，三辐条的环形结构在转动操作时，能提供更均匀的握持受力点，操作人员即便戴着手套，也能顺畅完成整圈转动操作，不会出现直柄结构转动到特定角度出现握持空档的问题。从结构设计逻辑来看，环形轮缘采用了大圆角过渡的截面设计，握持时的贴合度更好，长时间操作也不会出现硌手的问题，轮缘表面没有额外的防滑滚花，是因为这类手轮多数应用在有润滑脂或者少量粉尘的工业场景，光滑的轮缘表面不容易积存油污与碎屑，日常清洁维护的成本更低。三根辐条采用了等夹角120度的分布设计，

　　在保证整体结构强度的前提下，尽可能减少了材料的用量，同时辐条和轮缘、中心轮毂的连接位置都做了圆弧过渡处理，有效避免了应力集中的问题，即便操作人员施加较大的转动力矩，连接位置也不会出现开裂变形的问题。中心轮毂位置设计有标准的安装轴孔，能够适配不同直径的操作轴，安装时只需要通过顶丝或者键连接就能完成固定，不需要额外加工复杂的连接结构，安装适配性很强。从安装边界来看，这类手轮的轴向厚度控制得比较紧凑，安装后不会占用过多的轴向安装空间，对于安装空间局促的设备工位非常友好，轮缘的外径尺寸经过优化，转动时的力臂长度刚好适配成年人的手臂施力范围，不需要借助额外的加力杆就能完成常规力矩的调节操作。在实际应用场景中，

　　这类手轮常被用在中低压管道的截止阀、节流阀上，用来控制管路内介质的通断与流量大小，也会被用在小型铣床、磨床的工作台手动进给机构上，操作人员可以通过转动手轮精准控制工作台的移动距离，完成工件的对位调整。还有部分环境试验箱、小型化工反应装置的舱门锁紧机构，也会采用这类手轮结构，通过转动手轮带动锁紧机构动作，实现舱门的压紧密封。设计这类构件的时候，需要重点考虑不同工况下的受力情况，比如在阀门调节场景中，手轮需要承受阀杆传递的轴向反作用力，因此轮毂位置的轴向厚度需要做加强处理，避免受力后出现轮毂开裂的问题；而在机床进给场景中，手轮需要频繁正反转操作，辐条的抗疲劳强度就成了设计重点，过渡圆角的大小需要经过反复校核，

　　确保长期往复受力也不会出现疲劳断裂。另外，这类手轮的材质选择也会根据应用场景做调整，普通工况下采用铸铁材质就能满足强度要求，有防腐需求的场景会采用不锈钢或者工程塑料材质，轻量化需求的场景还会采用铝合金压铸成型，不同材质的手轮在结构细节上也会做对应调整，比如塑料材质的手轮会在辐条内部增加加强筋结构，弥补材料本身的强度不足。从三维建模的角度来看，这类回转类构件的建模逻辑并不复杂，重点在于各个过渡圆角的处理，以及辐条和轮缘、轮毂连接位置的曲面顺滑度，要是曲面过渡不顺畅，不仅会影响后续的模具开模或者机加工工艺，还会在受力时出现应力集中点，缩短构件的实际使用寿命。建模时需要先确定手轮的核心参数，包括轮缘外径、轮毂直径、轴孔尺寸、整体轴向厚度，再通过旋转特征做出轮缘和轮毂的基础轮廓，之后绘制单根辐条的扫描路径与截面，完成单根辐条的建模后再通过圆周阵列得到三根辐条，最后对所有连接位置做倒圆角处理，就能得到完整的构件模型。需要注意的是，辐条的截面形状通常采用圆形或者椭圆形，这样的截面在各个方向的受力性能更均匀，也更方便后续的表面处理加工。
