多向铰接连接吊耳结构三维设计

　　在各类工程机械、物料搬运、工装夹具以及自动化传动链路中，铰接类吊耳是承担多方向载荷传递、实现构件间相对转动自由度的核心受力零件，本次设计的多向铰接吊耳结构，针对常规单孔吊耳仅能实现单平面铰接、无法适配多维度载荷传递的痛点做了结构优化，可同时满足三个正交方向的铰接连接需求，适配复杂工况下的构件连接场景。从实际应用场景来看，这类吊耳常被用在小型起重设备的吊点布局、工装夹具的可调连接端、自动化设备的连杆传动铰接点、户外检测设备的安装支架铰接位，尤其是在需要构件同时完成两个平面内小角度摆动的场景中，该结构无需额外叠加铰接支座即可直接完成装配，能有效减少连接链路的零件数量，降低装配累积误差，提升整体连接结构的刚度。

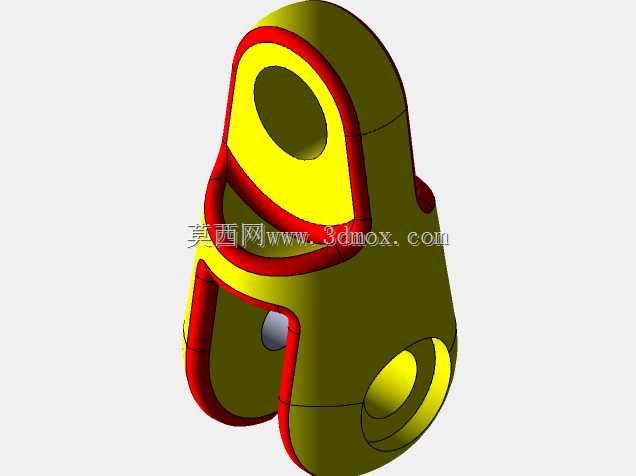

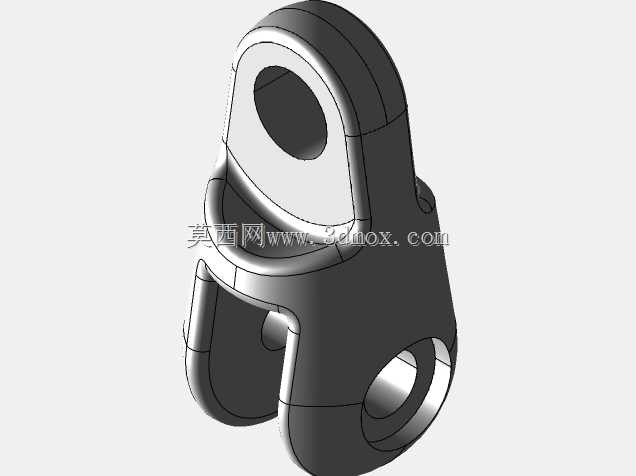

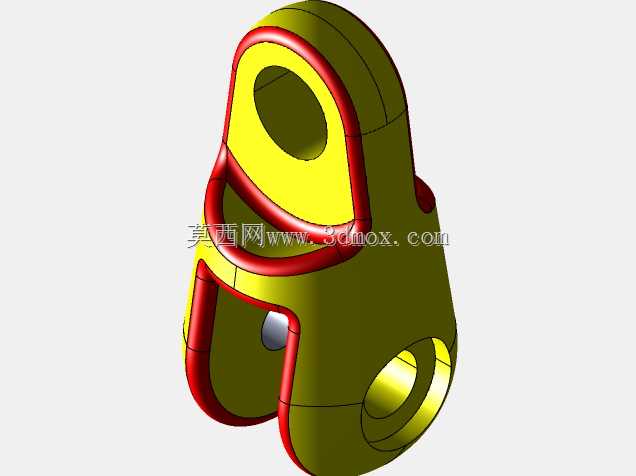

　　从功能特性上看，该吊耳主体采用一体化锻坯加工思路设计，避免了焊接结构带来的应力集中问题，三个铰接孔分别分布在三个不同的安装面上：顶部的通孔用于主承载方向的铰接连接，可穿装销轴与上部的吊具、连杆或者固定支座相连，孔位边缘做了加厚翻边处理，能有效提升孔位的抗挤压强度，避免长期受载后出现孔位变形、销轴卡滞的问题；侧部的横向通孔用于垂直于主承载面方向的铰接连接，可适配侧向的连杆或者限位构件安装，孔位深度与主体壁厚做了等强度匹配，保证侧向受载时不会出现侧壁开裂的问题；下部的开口槽配合内置的铰接孔，可实现下部构件的卡入式装配，开口槽的宽度与下部铰接构件的厚度做了间隙配合设计，装配时无需从端部穿装销轴，可直接将构件卡入槽位后穿装销轴完成固定，大幅提升狭小空间内的装配效率。

　　设计过程中首先围绕受力路径做了材料分布优化，主承载方向的壁厚按照额定载荷的1.5倍安全系数做了加厚处理，非承载区域做了圆弧过渡减重，所有棱边都做了R3以上的圆角处理，既避免热处理过程中出现应力开裂，也能消除装配过程中的锐边划伤风险。三个铰接孔的同轴度公差按照GB/T 1184-1996的7级精度设计，孔壁的表面粗糙度要求达到Ra1.6，保证销轴穿装后转动灵活，不会出现卡滞或者偏磨的问题。顶部孔位的翻边高度按照销轴直径的1.2倍设计，保证铰接接触长度足够，避免销轴受弯变形；侧部孔位的外侧做了凸台加厚，凸台高度3mm，既可以提升孔位的受力长度，也能作为装配时的定位基准面，安装时可直接贴合相邻构件的安装面，无需额外调整间隙。

　　从安装边界尺寸来看，该吊耳的主体最大外轮廓尺寸控制在长度62mm、宽度38mm、高度85mm的范围内，可适配安装空间受限的铰接场景；顶部铰接孔的直径为16mm，可适配直径16mm的标准圆柱销轴，孔位中心到吊耳顶端的距离为12mm，保证顶部有足够的壁厚承受拉拽载荷；侧部横向铰接孔的直径为12mm，孔位中心到吊耳底部的距离为42mm，可保证侧向连接构件摆动时不会与下部安装结构产生干涉；下部开口槽的宽度为18mm，槽内铰接孔的直径为10mm，槽口位置做了15度的导入倒角，方便下部构件快速卡入装配。所有孔位的端面都做了0.5mm的沉孔倒角，去除孔口的毛刺，避免销轴穿装时被毛刺刮伤表面，影响装配精度。

　　在实际选型应用时，需要注意三个铰接方向的额定载荷差异：主承载方向也就是顶部孔位的额定静载荷为25kN，适合作为主吊点或者主传动铰接点使用；侧部横向孔位的额定静载荷为12kN，适合作为限位或者辅助传动的铰接点使用；下部槽内孔位的额定静载荷为10kN，适合作为末端构件的铰接连接点使用。装配时三个铰接位置都需要配套对应的轴用挡圈或者开口销做销轴轴向限位，避免设备运行过程中销轴窜出脱落；铰接配合面需要定期加注润滑脂，降低转动过程中的磨损，提升构件的使用寿命。针对有防腐需求的户外使用场景，可在该结构基础上做表面镀锌或者喷塑处理，不会影响结构的装配精度与受力性能。
