多耳式环形法兰连接安装固定结构件

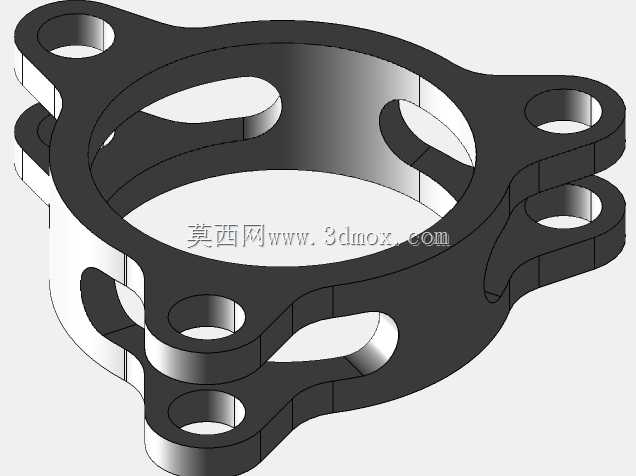

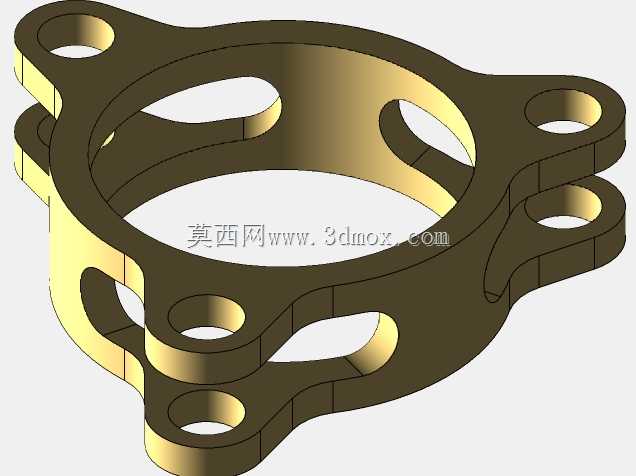

　　这类带多安装耳的环形结构件，常被用在流体管路对接、传感元件安装固定、小型动力组件端面限位的场景里，在气动回路、低压流体输送系统、设备端侧传感模块的安装工位上十分常见。从结构设计逻辑来看，主体采用环形中空的基体形态，核心是为了给中心穿过的轴类零件、管路接头、传感探测端预留足够的通行与避让空间，避免结构件本身对介质流通、部件运动、信号探测路径造成干涉。环形基体外侧延伸出的多组带孔安装耳，是整个结构的核心受力承载部位，每个安装耳上的通孔都经过同轴度校验，安装时可以通过螺栓穿过孔位，将整个结构件锁紧在对接的安装基准面上，多耳沿环向非均匀分布的布局，是经过受力仿真优化后的结果——既避开了对接面上其他已有组件的安装位置，又能保证锁紧后整个环面的压紧力均匀分布，不会出现单侧压紧力不足导致的密封失效、连接松动问题。

　　从实际安装适配的角度来说，这类结构件的轴向厚度控制得比较紧凑，不会在安装后占用过多的轴向装配空间，适合安装在设备内部空间局促、轴向尺寸余量有限的工位上。安装耳的位置做了局部加厚处理，因为螺栓锁紧时的压应力会集中在孔位周边，局部加厚可以提升孔位的抗挤压强度，避免反复拆装后孔位出现塑性变形、导致安装定位精度下降。环形基体的内侧边缘做了小尺寸的倒角过渡，一方面是去除机加工后的锐边毛刺，避免安装时划伤穿过中心的管路外壁或者轴类零件表面，另一方面也能在对接密封件时，给密封圈提供平滑的导入导向，不会切伤密封圈的唇边导致密封失效。

　　在功能特性上，这类结构件除了基础的连接固定作用，部分工况下还会承担轴向限位的作用：当中心穿过的轴类部件存在轴向窜动趋势时，环形基体的端面可以作为限位面，配合轴上的卡簧或者轴肩，将窜动量控制在设计允许的范围内。环体上开设的几个异形镂空槽，并非单纯为了减重，更多是为了适配对接面上的凸起定位销、或者引出传感元件的接线，让整个结构件可以完全贴合在安装基准面上，不会因为对接面的小凸起出现安装翘曲。镂空槽的边缘同样做了圆角处理，避免应力集中在槽的边角位置，在设备运行产生振动的工况下，减少应力集中带来的疲劳开裂风险。

　　从建模细节的处理来看，整个结构的所有转角位置都没有采用尖锐直角设计，所有非配合面的转角都设置了合理的铸造或者机加工圆角，既符合实际加工的工艺要求——不管是采用金属铣削加工还是压铸成型，尖锐内角都很难加工到位，还容易产生应力集中缺陷；同时也能提升零件整体的结构刚性，让零件在承受螺栓锁紧力、设备振动带来的交变载荷时，不会从转角位置萌生裂纹。安装耳上的通孔采用了光孔设计，适配普通的六角头螺栓或者内六角螺栓安装，孔的直径比适配螺栓的公称直径大0.2-0.5mm，预留了少量的安装调整余量，方便安装时微调整个结构件的周向位置，让中心环体和穿过的部件保持更好的同轴度。

　　在实际选型适配的时候，需要重点核对几个核心边界尺寸：首先是中心环的内孔直径，必须保证大于穿过该结构的管路、轴件或者传感探头的最大外径，预留足够的间隙避免运行中出现摩擦干涉；其次是各个安装耳上孔位的中心距尺寸，要和对接安装面上的螺纹孔位置完全匹配，避免出现孔位错位无法安装的问题；再就是整个结构件的轴向总厚度，要核算安装后该位置的轴向空间余量，保证螺栓锁紧后结构件不会和相邻的运动部件发生碰撞；最后还要注意安装耳的外轮廓尺寸，确认安装后不会超出安装工位的空间边界，不会和周边的其他管线、结构件产生位置冲突。这类结构件虽然形态不复杂，但在整个装配链路里承担着连接、定位、限位的多重作用，建模时每一处尺寸的公差预留、结构细节的处理，都会直接影响最终现场安装的顺畅度和长期使用的可靠性。
