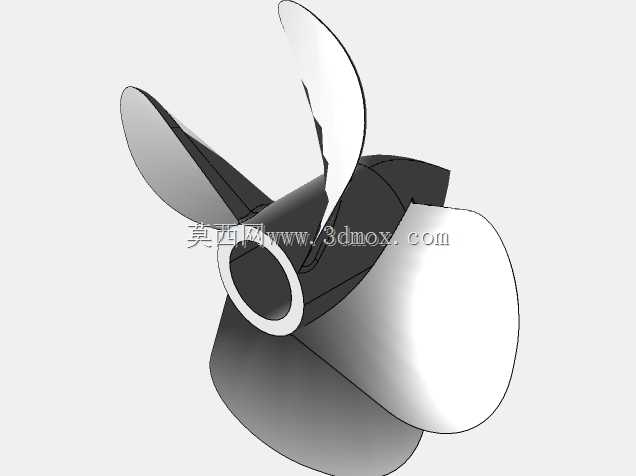

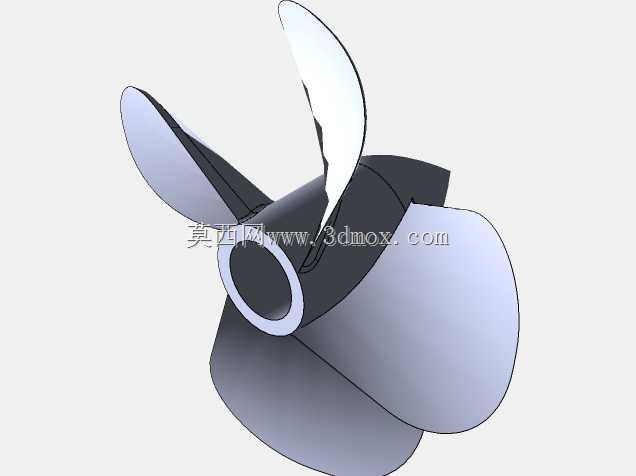

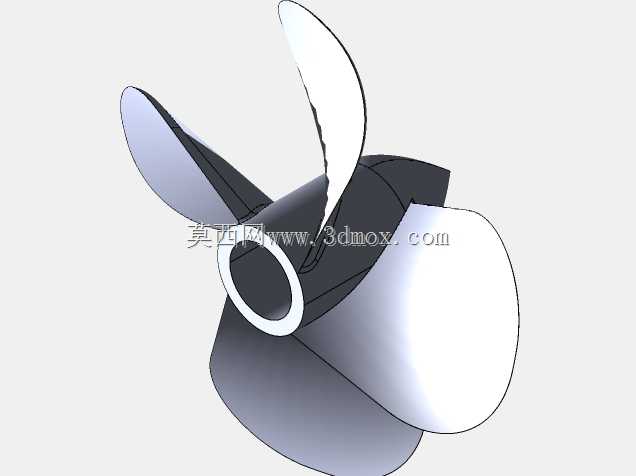

四叶曲面螺旋桨流体动力结构设计

　　在流体输送与动力推进场景中，这类四叶曲面螺旋桨的应用覆盖范围极广，小到小型水域作业的无人艇推进单元，大到管道内流体增压的混流组件，都能看到同结构原理的部件身影。实际工况下，这类部件的核心作用是将转轴输出的旋转扭矩转化为流体方向的轴向推力，或是在流体冲击下反向将流体动能转化为转轴的旋转机械能，两种工况下的结构受力逻辑存在共通性，设计时需要兼顾双向载荷下的结构强度与流体效率。

　　从结构设计逻辑来看，叶片的曲面弧度并非随意绘制，每一段叶型截面都对应不同半径位置的流体线速度差——靠近轮毂位置的线速度更低，叶型的安装角更大，用来匹配较低的相对来流速度；靠近叶梢位置的线速度更高，叶型安装角逐步收窄，避免叶梢位置出现流体分离导致的效率损失。四个叶片沿轮毂周向均匀分布，相邻叶片的夹角保持90度，这种布局能让旋转过程中的推力输出更平稳，减少叶片通过频率带来的振动传递，避免与配套的转轴、支撑结构产生共振。

　　轮毂部分采用中空轴套结构，内孔的尺寸公差需要与配套的驱动轴做过渡配合设计，轴套侧壁预留的键槽位置用来传递扭矩，避免大负载下螺旋桨与转轴出现相对滑动。轮毂与叶片的连接位置做了大圆角过渡处理，这个细节是结构强度设计的关键——螺旋桨工作时叶片根部承受的弯曲力矩最大，直角连接会产生严重的应力集中，在长期交变载荷作用下容易出现根部疲劳裂纹，大圆角过渡能将应力分散到更大的接触区域，提升部件的疲劳寿命。

　　安装边界方面，这类螺旋桨的径向尺寸需要匹配安装场景的流道内径，比如用于管道增压时，叶梢与管道内壁的间隙要控制在合理范围，间隙过大会导致叶梢位置的流体回流，降低增压效率；间隙过小则会因为加工、安装误差导致叶梢与管壁刮蹭，造成部件损坏。轴向安装位置需要避开流道的急弯、变径区域，保证来流均匀作用在每个叶片的工作面上，避免偏流导致的单侧叶片负载过大，引发轴系偏磨。

　　实际建模过程中，叶片的曲面构建需要先绘制不同半径位置的叶型截面线，通过曲面放样生成整体叶片曲面，再对曲面的光顺性做曲率检查，避免出现局部凹陷、曲率突变的问题——这些曲面缺陷会在工作时引发局部涡流，不仅会降低推进或增压效率，还会产生额外的流体噪声。叶片的厚度从根部到叶梢逐步减薄，根部厚度满足强度要求的同时，叶梢位置做薄能减少叶梢涡流的强度，进一步提升流体效率。四个叶片采用圆周阵列的方式生成，阵列时要保证每个叶片的相对位置精度，避免出现动不平衡问题，否则高速旋转时会产生明显的振动，影响整套设备的运行稳定性。

　　在不同的应用场景下，叶型的曲面参数会做针对性调整：用于清水推进的螺旋桨叶型更薄，曲面弧度更平缓，追求更高的推进效率；用于含杂质流体输送的螺旋桨叶型更厚，叶片边缘做钝化处理，避免杂质冲击导致叶片边缘缺损；用于高负载工况的螺旋桨会适当增加叶片数量，降低单片叶片的负载，提升整体的承载能力。这类四叶结构是平衡效率、平稳性、结构强度的折中选择，相比三叶结构振动更小，相比五叶、六叶结构流体阻力更低，在中小功率的推进、增压场景中适用性极强。
