环形多耳快装式机械连接固定构件

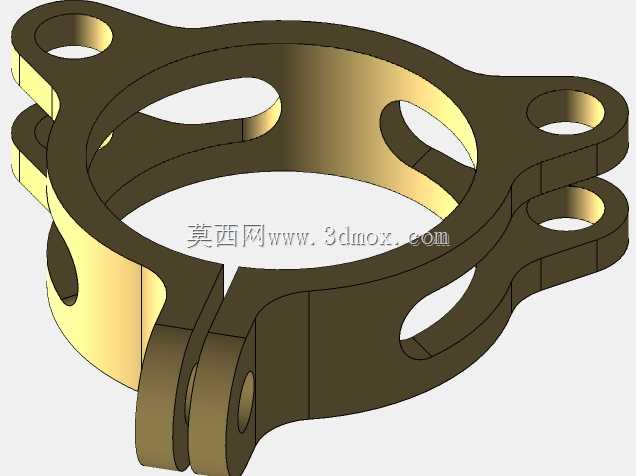

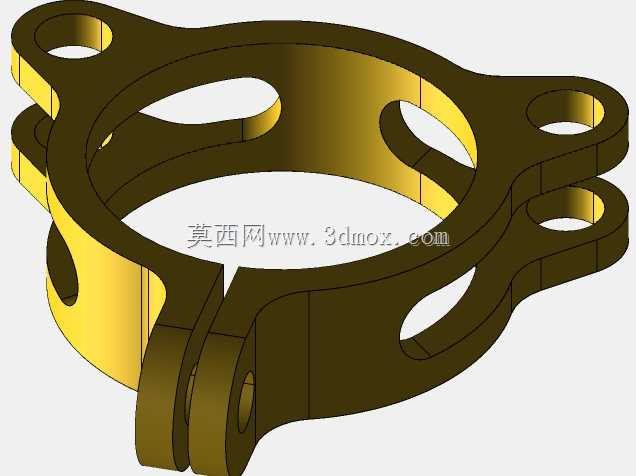

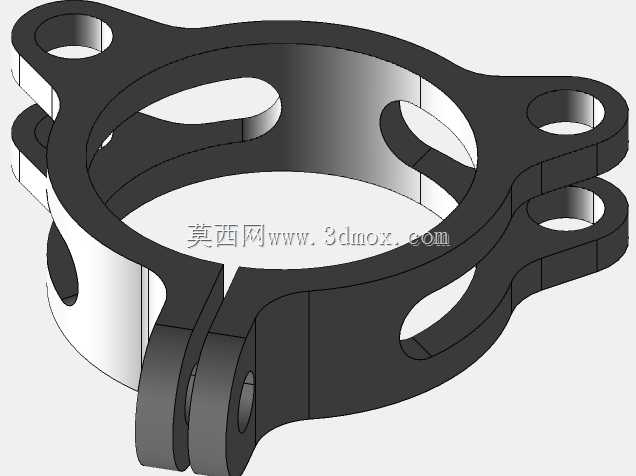

　　在自动化装配线的快换工装、流体管路的快速接驳、检测设备的探头固定场景里，这类环形带耳的夹持固定构件一直是小体积却承担核心定位作用的零件。日常做设备改造时经常碰到这类需求：需要在不拆解原有轴类、管类部件的前提下，快速加装一个带安装基准的固定座，用来挂载传感器、管路支架或者限位挡块，传统的整体式法兰需要从轴端穿装，很多已经布设完成的管线根本没法操作，这种开缝式的环形夹装结构刚好解决了这个痛点。从结构上看，这个构件主体是带单侧开口的环形基体，环体外侧均匀延伸出四个带通孔的安装耳，开口位置延伸出两个带同轴孔的锁紧耳，整个零件采用等壁厚设计，在保证夹持强度的前提下尽可能控制了整体重量，不会给被夹持的轴管带来额外的负载负担。

　　设计的时候首先要匹配被夹持件的外径公差，环形内壁的直径要比被夹持轴管的最大外径大0.02到0.05毫米，保证套装的时候不会卡滞，同时内壁的粗糙度要控制在Ra1.6以内，避免夹装的时候刮伤轴管表面的镀层或者加工面。外侧的四个安装耳的通孔位置做了沉台设计，安装内六角螺丝的时候螺丝头不会突出耳片表面，避免和周边的其他部件产生运动干涉，每个耳片和环形基体的衔接位置都做了R2的圆角过渡，这个细节很重要，要是做直角过渡的话，零件在受夹持力的时候，应力会集中在衔接位置，反复拆装几次就容易出现裂纹，尤其是用在有振动的设备上，圆角过渡能把应力分散掉，大幅提升零件的疲劳寿命。开口位置的两个锁紧耳的同轴孔，是用来穿装锁紧螺丝的，当螺丝拧紧的时候，

　　开口位置的间隙会被收窄，环形内壁就会紧紧箍在被夹持的轴管表面，靠摩擦力实现周向和轴向的固定，不需要在轴管上额外打销孔或者做键槽，不会破坏原有部件的结构强度。安装边界上要注意，这个构件的整体外轮廓直径要比环形内径大出60%左右，选型的时候要确认安装位置周边有没有足够的空间，尤其是四个安装耳的朝向，要提前和需要挂载的部件安装孔位对齐，避免装上去之后挂载的传感器或者支架角度不对。实际使用的时候，锁紧螺丝的拧紧力矩要控制在合理范围，要是力矩太大，环形基体的开口位置会产生过大的塑性变形，下次拆装的时候就没法恢复到初始的张开尺寸，要是力矩太小，夹持力不够，设备运行的时候产生的振动会让构件沿着轴管滑动或者转动，起不到定位作用。

　　另外这种结构的零件在加工的时候，优先采用线切割开粗之后再做数控铣精加工的工艺，要是用铸造毛坯的话，要注意内壁的夹渣和气孔缺陷，不然夹持的时候受力不均容易出现断裂。在一些需要频繁调整位置的检测工位上，这种构件比传统的抱箍定位精度更高，因为四个安装耳的孔位是和环形基体一次装夹加工出来的，位置度公差能控制在0.02毫米以内，挂载的检测传感器的位置重复精度能满足大部分工业检测的要求，不需要每次调整位置之后重新做标定。还有在轻型输送线的导轨固定场景里，这种构件可以直接夹装在圆形的支撑导柱上，不用额外焊接固定座，安装和调整位置都非常方便，后期产线改造的时候拆下来还能重复利用，不会像焊接固定座那样切割之后留下焊疤影响导柱的后续使用。设计的时候还要考虑不同使用场景的材质选择，普通的工业环境用45号钢做发黑处理就足够，有防腐要求的场景可以用304不锈钢加工，要是用在对重量有要求的自动化设备上，还可以用6061铝合金做硬质阳极氧化处理，重量能比钢件降低三分之二，同时夹持强度也能满足轻型负载的使用要求。
