嵌入式矩形安装传感固定基座结构

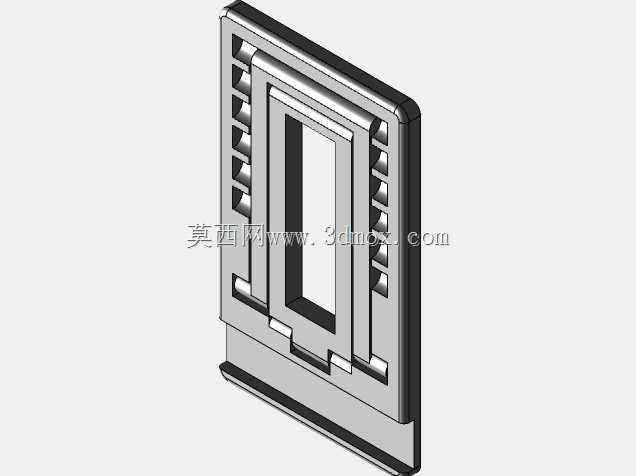

　　在工业传感检测的现场安装场景中，这类嵌入式矩形固定基座的应用覆盖了设备面板内嵌传感单元、自动化产线工位检测模块固定、柜体内部传感组件安装等多个实际工况，核心作用是为传感检测元件提供稳定的安装定位基准，同时通过自身的结构设计实现免额外紧固件的快速卡装，减少现场安装的工序耗时。从结构功能来看，该基座采用双侧对称排布的弹性卡扣结构，卡扣沿基座侧边竖向等距分布，每个卡扣都预留了合理的形变让位空间，安装时只需将基座对准预设的矩形安装开孔推入，卡扣在穿过开孔时受挤压产生弹性形变，完全穿过开孔后自动回弹卡接在安装面板的背面，无需额外配置螺丝、压片等紧固件，就能实现基座与安装面板的牢固连接，大幅提升现场装配的效率。

　　基座中部预留的矩形通腔是核心的功能区域，尺寸匹配常规矩形封装的传感检测元件，通腔周边设置了多层阶梯定位台，不同高度的阶梯可以适配不同厚度的传感元件安装，定位台的台阶面加工精度直接决定传感元件的安装同轴度与位置精度，避免传感元件安装后出现偏移，影响检测信号的准确性。基座底部设置了外伸的承托底边，底边宽度大于安装开孔的对应尺寸，安装到位后底边会贴合在安装面板的正面，一方面起到安装行程的限位作用，避免推入过度导致基座整体陷入开孔内部，另一方面也能遮挡基座与开孔之间的装配缝隙，提升安装后的外观整洁度，同时阻挡外部粉尘、碎屑从缝隙进入安装位内部，对内部传感元件起到基础的防护作用。从设计思路层面，整个基座的结构完全围绕快速安装、精准定位、

　　稳定固定三个核心需求展开，没有多余的冗余结构，所有的结构特征都服务于实际装配与使用需求。双侧对称卡扣的设计，相比单侧卡扣结构，安装后受力更均匀，不会出现单侧卡接不牢导致的基座倾斜问题，卡扣的厚度与形变槽的尺寸经过反复校核，既保证卡扣有足够的弹性形变量方便安装推入，又保证卡接后有足够的抱紧力，在设备运行产生振动的工况下也不会出现松脱移位。中部的阶梯定位腔在设计时充分考虑了不同规格传感元件的适配性，通过多层台阶的设置，无需更换基座就能适配3-5种不同厚度的同外形尺寸传感元件，提升了基座的通用适配能力，减少了不同安装场景下的配件种类。在外形尺寸与安装边界的设计上，基座整体采用薄型长方体构型，整体厚度控制在较小范围内，

　　适配面板厚度1-3mm的常规设备柜体、操作台面板的安装需求，安装完成后基座正面突出面板的高度仅为底边的厚度，不会过多占用面板外侧的操作空间，背面伸入设备内部的长度也经过优化，避免与设备内部的走线、其他元件产生干涉。基座的边角位置都做了小尺寸的圆角过渡处理，一方面避免安装时尖锐边角划伤操作人员的手部，另一方面也能减少安装过程中边角与安装开孔的剐蹭，降低装配阻力。在实际选型使用时，需要提前核对安装开孔的尺寸与基座外轮廓尺寸的配合公差，通常开孔尺寸比基座外轮廓尺寸大0.1-0.2mm即可，间隙过大会导致安装后基座存在晃动间隙，影响传感元件的检测精度，间隙过小则会导致安装推入阻力过大，甚至出现卡扣无法正常形变卡接的问题。另外，这类基座通常采用具备一定弹性与结构强度的工程塑料加工成型，材料本身具备一定的耐油、耐常见工业腐蚀的特性，能适配多数工业现场的使用环境，不需要额外做表面防腐处理。在三维建模过程中，这类结构需要重点关注卡扣的形变空间尺寸、阶梯定位台的同轴度、承托底边的平面度这几个关键尺寸参数，建模时需要预留合理的拔模斜度，方便后续开模注塑生产，同时要对卡扣位置做应力集中的校核，避免反复拆装过程中卡扣出现断裂失效的问题。
