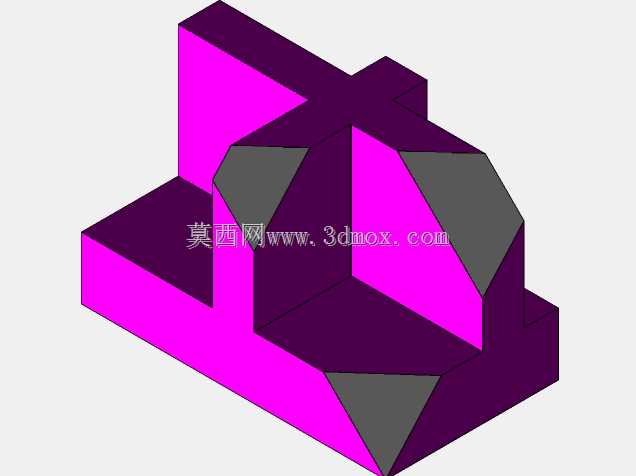

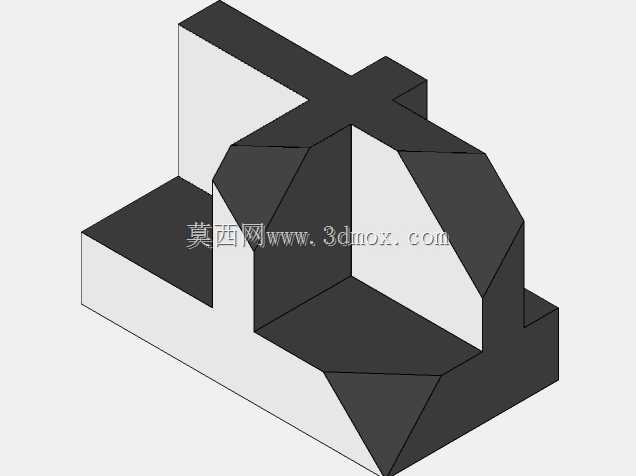

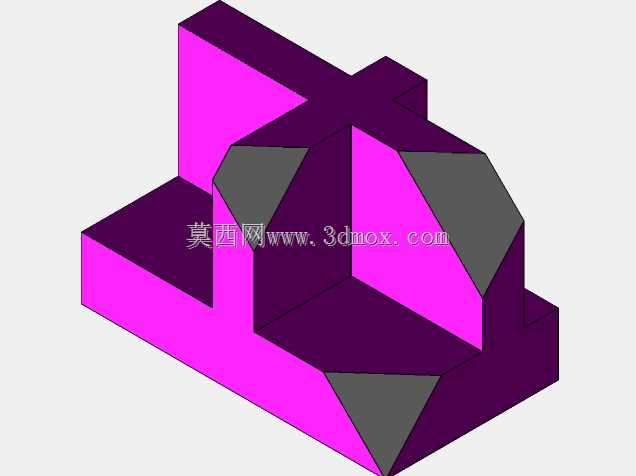

带斜切面组合式传感器安装基座结构

　　在工业传感检测场景中，这类带多组斜切面的组合式安装基座，主要承担传感器本体的定位、支撑与姿态调整功能，常见于自动化产线的位置检测、设备运行状态监测工位，用来匹配光电式、接近式等不同类型传感器的安装角度需求，避免检测光路被周边设备结构遮挡，同时保证传感器在设备长期振动工况下的安装稳定性。从结构设计逻辑来看，整个基座采用一体化块式组合构型，底部为整面平直安装面，可通过螺栓直接固定在设备机架、工装台板的预设安装位上，安装面的平面度公差控制在0.05mm以内，保证安装后基座不会出现倾斜偏移，避免传感器检测基准出现偏差。基座主体设置有两组垂直向上的支撑立壁，立壁之间预留出传感器的走线空间，同时立壁上加工的多组斜切面，

　　分别对应不同的传感器安装倾角，斜切面上预留的螺纹孔位可直接固定传感器本体，无需额外加装角度调节支架，减少了现场安装的调整工作量。在结构强度设计上，立壁与底部安装面的衔接处采用大圆角过渡，避免应力集中导致的基座断裂问题，即使在设备启停、高速运行带来的持续振动下，也能保证结构长期使用不会出现形变。整个基座的外形边界规整，横向与纵向的安装尺寸适配常规工业传感器的安装孔距标准，安装时不需要对现有设备的安装位进行二次加工，可直接替换原有常规平直安装座，适配需要倾斜检测角度的特殊工位。斜切面的角度设置经过实际工况验证，分别对应30度、45度两类常用检测倾角，覆盖了大部分产线检测的角度需求，斜切面的表面粗糙度达到Ra1.6，

　　保证传感器安装面与基座完全贴合，不会出现安装间隙导致的检测角度偏移。基座内部为中空减重结构，在保证整体结构刚性的前提下降低了自身重量，减少了对安装位的负载压力，同时中空区域可容纳传感器的接线端子与多余线缆，避免线缆外露被设备运动部件剐蹭损坏。在实际使用中，这类基座可直接安装在输送线侧边、机械手末端工装、机床加工工位旁，用来固定检测工件到位、加工尺寸、设备位移的各类传感器，相比常规角度可调支架，一体化结构的抗振性能更强，不会因为长期振动出现角度松动，减少了日常设备维护的校准工作量。设计过程中优先考虑了安装兼容性，底部安装孔采用长圆孔设计，可在小范围内调整安装位置，适配不同设备的安装孔位偏差，降低现场安装的适配难度。

　　立壁的高度设置经过测算，保证传感器安装后检测端面与被检测物体的距离处于传感器的最佳检测量程范围内，避免出现检测盲区或者超量程无法触发的问题。斜切面与基座主体的衔接处同样做了圆角处理，既避免了加工过程中的应力集中导致的零件开裂，也消除了安装时的尖锐边角带来的安全隐患。整个结构没有多余的冗余设计，所有构型都服务于传感器的稳定安装与角度定位，没有设置不必要的装饰性结构，完全从工业现场的实际使用需求出发，兼顾了结构刚性、安装便利性与使用可靠性。
