带直纹滚花防滑内螺纹锁紧圆螺母

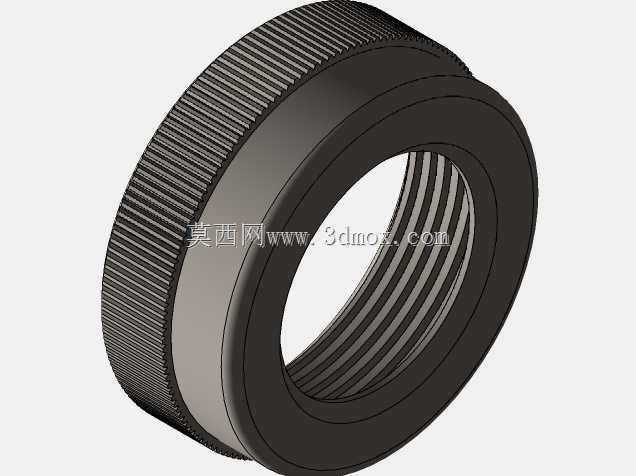

　　在仪器仪表、精密传感设备的装调现场，这类滚花螺母的使用频率远高于普通六角螺母——很多传感模组的安装空间局促，无法容纳扳手的回转行程，全靠手指拧动完成锁紧与位置微调，这也是滚花结构存在的核心意义。从结构设计逻辑来看，这款螺母采用台阶式圆环构型，外侧大直径段加工直纹滚花，滚花齿距控制在0.5mm左右，齿高0.3mm，既保证手指拧动时的摩擦力足够，不会因为手上沾有少量润滑脂或灰尘出现打滑，又不会因为齿纹过尖划伤操作人员手指，适配日常频繁调整的使用场景。内侧小直径段为光面定位轴肩，安装时可以直接抵靠在安装板的定位台阶面上，保证螺母锁紧后不会出现径向偏斜，避免内螺纹与配合螺杆出现别劲、卡滞的问题。内螺纹采用标准公制细牙设计，

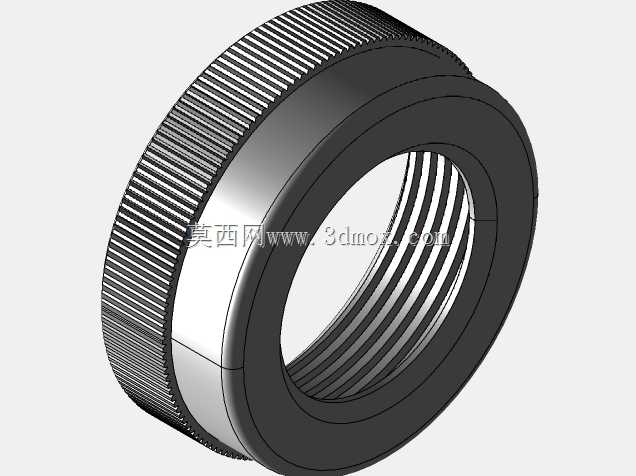

　　细牙螺纹的导程更小，锁紧后的自锁性能更好，在传感设备这类存在微小振动的工况下，不容易出现松退，能够长期保持安装位置的精度，不会因为螺母松动导致传感器检测位置偏移，影响检测数据的准确性。从安装边界来看，这款螺母的最大外径比同规格普通六角螺母的对边尺寸小15%左右，在密集排布的安装孔位上，相邻螺母之间不会出现干涉，适合仪器仪表内部紧凑的安装布局；螺母总厚度控制在同规格普通厚螺母的80%，不会过多占用轴向安装空间，给传感探头的接线、防护套安装留出足够余量。建模过程中，滚花特征采用阵列直纹齿的方式构建，没有采用贴图模拟，能够直接导出用于3D打印样件验证，也可以直接导入装配体做干涉检查；内螺纹特征采用简化螺旋线扫描结构，

　　既保留了螺纹的视觉辨识度，又不会因为过多螺旋面占用过多系统资源，在大型设备总装装配时不会出现卡顿。实际选型使用时需要注意，这类滚花螺母的拧紧力矩不能过大，因为没有扳手加持的力臂结构，过大的拧紧力会导致滚花齿硌伤手指，也可能导致内螺纹滑牙，它的设计定位就是手动锁紧、频繁微调的场合，不适合需要大扭矩锁紧的重载连接位置。在光学检测传感器的安装支架上，这类螺母常用来配合调节螺杆，调整传感器的前后检测距离，拧动时不需要额外工具，现场调试人员可以一边观察检测数据反馈，一边微调螺母位置，调整到位后依靠细牙螺纹的自锁性保持位置，调试效率比需要扳手操作的紧固件高很多。另外，台阶面的设计也可以搭配平垫圈使用，当安装板为非金属材质时，

　　光面轴肩可以增大接触面积，避免压强过大压伤安装板表面，同时保证锁紧力均匀分布，不会出现局部应力集中导致的安装板变形。建模时的尺寸公差按照IT7级精度设定，内螺纹的公差带选用6H，适配常用的6g精度外螺杆，装配时不会出现过紧或过松的问题；滚花段的外径公差取负偏差，保证在密集安装位时不会和相邻结构产生摩擦，转动顺畅。
