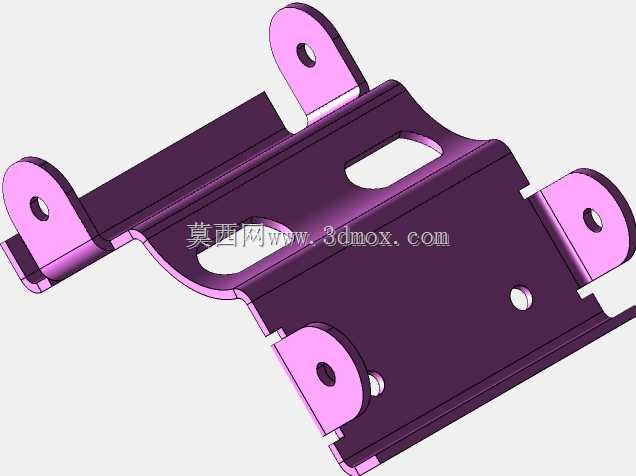

传感器安装用紫色冲压金属薄板支架

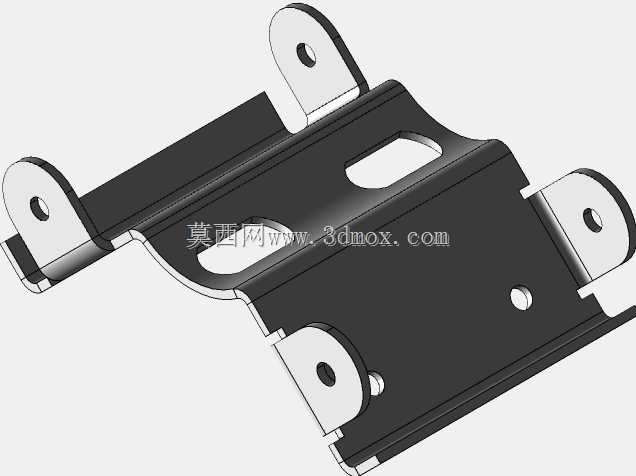

　　这类钣金冲压成型的安装支架，在工业传感检测场景里是出镜率极高的配套结构件，不管是产线工位的位置检测、设备腔体内部的温感/压感模块固定，还是小型机电设备上的信号采集元件安装，都需要这类定制化的薄板支架来完成传感器的位置固定与姿态调整。从结构上看，该零件采用薄钢板冲压弯折成型，整体为一体化结构，没有额外的拼接焊缝或者紧固件组合，靠板材自身的弯折形成立体支撑结构，这种设计的优势很明显，一是冲压工艺的量产一致性好，批量加工时单件成本低，二是一体化结构的抗振性能优于拼接结构，在设备运行产生持续振动的工况下，不会出现拼接部位松动导致的传感器位置偏移。零件上分布的多个带孔耳片是核心的安装接口，

　　其中三个向外伸出的带圆孔耳片用于支架自身与设备基体的固定，孔位的位置度公差在设计时需要严格控制，避免安装时出现孔位错位无法装配的问题；平板主体上的圆孔与长条形镂空则是传感器的安装位，长条形镂空可以给传感器的安装位置留出微调余量，方便现场调试时根据实际检测距离调整传感器的伸出长度，主体平板的平面度要求控制在合理范围内，保证传感器安装后检测面与被测物体的平行度符合检测精度要求。设计这类薄板支架的时候，首先要确认所适配传感器的外形尺寸与安装孔距，保证主体平板的有效安装区域能完全容纳传感器本体，同时要预留出接线的空间，避免支架弯折边压住传感器线缆造成磨损。其次要核算安装耳片的弯折高度，

　　既要保证支架固定后传感器与被测物体之间的距离处于传感器的有效检测量程内，还要避开设备内部的其他运动部件，防止设备运行时支架与运动机构发生干涉。板材厚度的选择需要结合传感器的重量与工况振动等级来确定，常规工业场景下选用1.2-2mm厚度的冷轧钢板即可满足强度要求，如果是在高振动的工程机械或者重型设备上使用，则需要适当增加板材厚度，或者在弯折处增加压筋结构提升整体刚性。弯折处的圆角半径设计要符合冲压工艺要求，内圆角半径一般取板材厚度的0.5-1倍，避免弯折时出现板材开裂的问题，同时所有外露的板材边缘都要做去毛刺处理，防止装配时划伤操作人员或者损坏传感器线缆。零件表面的紫色涂装一般是静电喷塑处理，既可以提升板材的防锈耐腐蚀能力，

　　适配车间内多油污、多粉尘的使用环境，也能起到外观标识的作用，方便设备维护时快速识别传感类安装部件。在实际装配场景中，这类支架的安装边界需要提前在设备整体布局中预留出来，三个固定耳片的安装面需要处于同一平面，若设备基体的安装面存在平面度误差，可以在耳片与基体之间增加薄垫片调整支架的水平度，保证传感器安装后的检测精度。支架上的镂空结构除了提供安装微调空间外，也能减轻零件自身重量，降低对设备安装部位的载荷，同时镂空区域可以让传感器的接线从下方穿过，优化设备内部的线缆走线布局，避免线缆杂乱堆积影响设备散热。
