传感器安装定位异形支撑基座结构

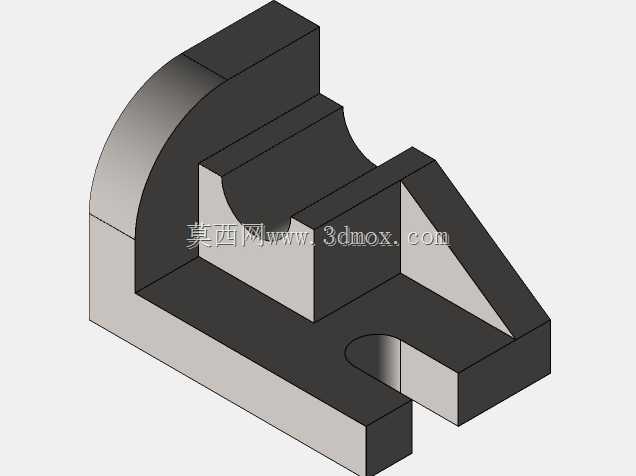

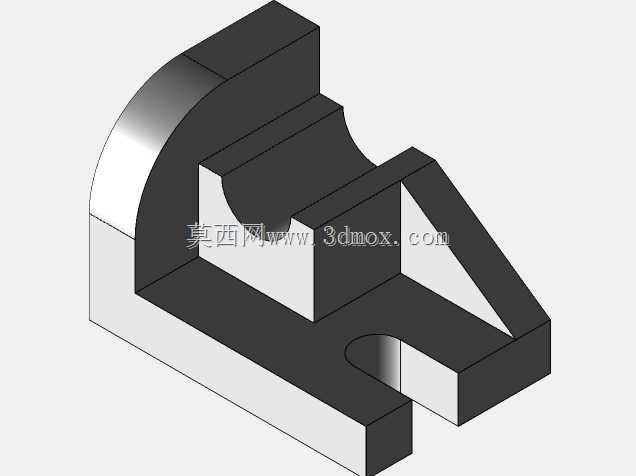

　　在工业传感检测工位的布局中，这类异形支撑基座是衔接检测元件与设备机架的核心结构件，日常多应用于自动化产线的工件到位检测、尺寸偏差校验、位置反馈环节，直接决定传感器的安装稳定性与检测精度，避免因基座刚性不足、定位偏移导致的检测信号误触发、数据漂移问题。从结构设计逻辑来看，整个基座采用一体化铣削成型思路，没有额外的拼接装配面，从根源上消除了多零件装配带来的累计公差，适合对安装位置精度要求较高的光电式、接近式传感器搭载场景。基座底部的平直安装面是整个零件的定位基准，设计时预留了足够的平面接触面积，安装时可通过T型螺栓或者内六角螺钉直接固定在型材机架或者设备工作台面上，底部靠前位置的半圆缺口是为了避让安装面的走线槽或者相邻工位的凸台结构，

　　避免安装时出现干涉，不需要额外对安装基面做二次修配。基座后侧的半圆弧立面是结构加强的关键设计，相比直角拼接的立板结构，圆弧过渡可以大幅降低立板与底板衔接位置的应力集中系数，即使在设备长期运行产生振动的工况下，也不会出现衔接位置开裂、立板倾斜的问题，立板的厚度经过载荷校核，完全可以承载常规工业传感器的重量，同时不会因为自重过大增加机架的负载。中间位置的内凹弧形槽是专门为圆柱类传感器的安装预留的定位面，安装时可以将传感器的圆柱壳体嵌入槽内，通过侧面的顶丝或者压块完成固定，相比平面安装结构，弧形定位面可以更好地贴合传感器外壳，增大接触面积，避免传感器在长期振动下出现转动、轴向窜动，保证检测方向始终对准待检测工位。

　　右侧的三角加强筋连接立板与底板的右侧边缘，进一步提升整个上部结构的抗扭刚性，即使传感器安装时存在一定的偏载力，也能保证整个基座的形位公差稳定，不会出现侧向倾斜。从安装边界来看，整个基座的外轮廓没有多余的外凸结构，所有边角都做了小倒角处理，既可以避免安装时划伤操作人员，也能减少相邻工位零件移动时的磕碰风险，整体结构紧凑，不会占用过多的产线安装空间，在狭小的设备内部工位也能完成布置。设计过程中特意将所有的安装定位面都设置在同一装夹工序内完成加工，保证底板安装面与上部传感器定位槽的平行度、垂直度公差控制在合理范围内，不需要二次装夹找正，加工效率更高，也更容易保证成品的精度一致性。这类基座的结构设计没有冗余的特征，

　　每一处几何形状都对应实际的安装、避让、加强需求，没有为了外观增加不必要的曲面结构，非常适合常规铣削设备批量加工，材料选用常见的45号钢或者铝合金即可满足使用需求，根据不同的工况环境做发黑或者阳极氧化表面处理，就能达到防锈、耐磨的使用要求。在实际产线应用中，这类基座可以适配多种直径规格的圆柱类传感器，只需要调整内凹弧形槽的半径尺寸，就能快速衍生出适配不同型号传感器的安装基座，结构通用性较强，不需要每次都重新设计整体结构，只需要调整局部特征尺寸就能满足不同工位的安装需求，大幅缩短结构设计的周期，也能减少加工时的刀具更换频次，降低加工成本。
