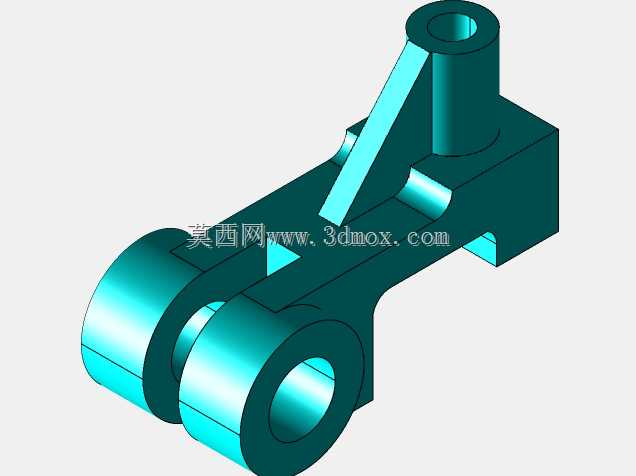

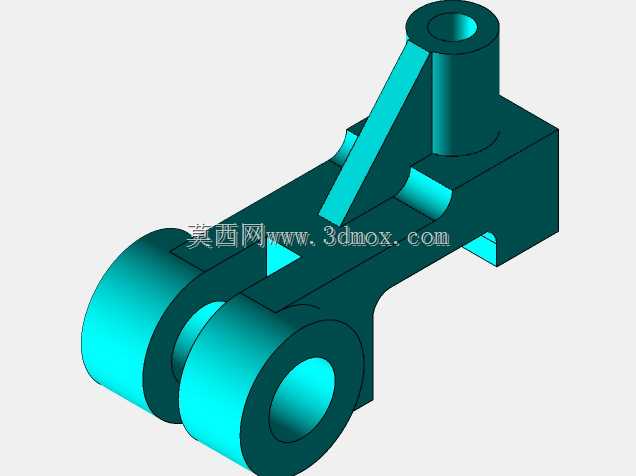

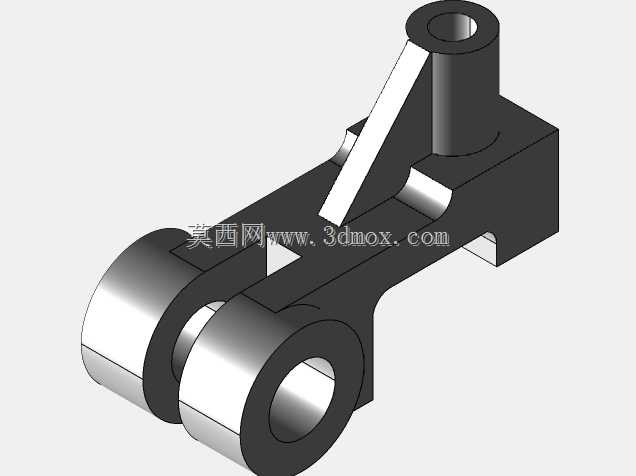

双铰耳带立筒加强筋机械连接构件

　　这类带双铰耳与立向筒座的连接构件，常见于中小载荷的工业传动连杆系统、轻工设备的执行端联动结构，以及自动化产线的摆臂连接节点中，承担着铰接传动、载荷传递与部件定位的多重作用，区别于常规的单铰耳支座，双铰耳的结构设计能够在横向载荷作用下提供更稳定的支撑约束，避免单侧铰接带来的偏转力矩损耗，在频繁往复摆动的工况下能有效降低铰接轴的单侧磨损速率。

　　从结构功能来看，前端的双同轴铰耳孔用于穿装铰接销轴，和配套的摆臂、拉杆类部件形成转动副，铰耳外侧的圆弧过渡设计并非单纯的工艺美观处理，而是在建模阶段就通过应力仿真确定的卸荷结构，能够避免铰耳根部在交变载荷下出现应力集中导致的开裂问题；构件上部的立向筒座用于穿装定位导杆或者固定传感类检测元件，筒座和主体基体之间的斜向加强筋，是根据实际载荷方向布置的承力结构，筋板的厚度取值参考了基体壁厚的1.2倍，既不会因为筋板过厚导致注塑或铸造成型时出现缩孔缺陷，也能满足立筒承受侧向推力时的刚度要求，避免立筒在受力时出现倾斜偏移，影响上部安装部件的定位精度。

　　设计过程中首先确定的是双铰耳的同轴度公差，两个铰耳孔的同轴度需要控制在0.02mm以内，否则穿装销轴后会出现卡滞、转动阻力过大的问题，加速销轴和孔壁的磨损；铰耳孔的端面预留了0.5mm的加工余量，用于后续装配时的精修，保证铰接部件的端面间隙控制在合理范围。主体基体的下部开设的缺口槽是为了避让摆动过程中相邻部件的运动轨迹，避免构件摆动时和周边结构发生运动干涉，缺口的边角位置都做了R2的圆角处理，减少应力集中的同时也能去除加工毛刺，避免装配时划伤操作人员。

　　安装边界方面，双铰耳的中心距决定了配套铰接部件的宽度适配范围，立筒的内孔直径和深度决定了上部可安装的导杆或检测元件的尺寸上限，构件整体的长度方向尺寸需要匹配对应摆臂的摆动行程，避免摆臂运动到极限位置时构件和设备机架发生碰撞。在实际选型应用时，需要先核算铰接点的最大径向载荷，确认构件的材质强度是否满足工况要求，如果是用于有腐蚀环境的场景，还需要在建模完成后对应调整表面处理的工艺要求，比如增加镀锌或者氧化处理层的厚度，对应调整配合面的尺寸公差，避免处理层厚度影响装配精度。

　　这类构件的建模过程需要重点关注各个特征的先后顺序，优先绘制双铰耳的同轴轮廓，再延伸出主体基体结构，之后添加立筒和加强筋特征，最后处理缺口和圆角细节，避免因为特征顺序错误导致后续修改参数时出现特征重建失败的问题；各个配合孔的尺寸需要严格按照公差要求标注，在装配环境下需要进行运动仿真验证，确认整个摆动行程内无干涉，铰接转动顺畅无卡滞，立筒安装的部件在运动过程中不会和周边管线、结构发生剐蹭。
