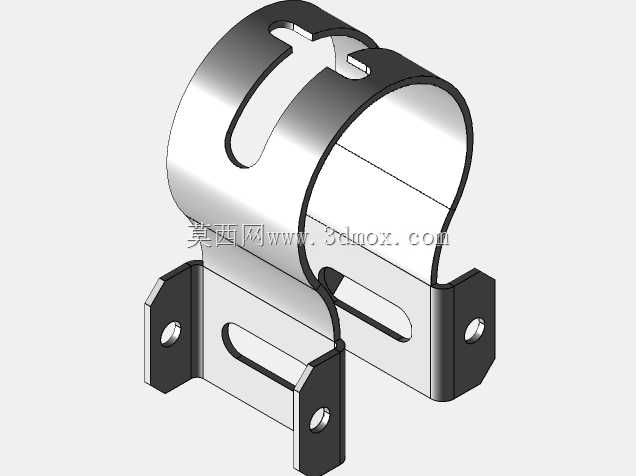

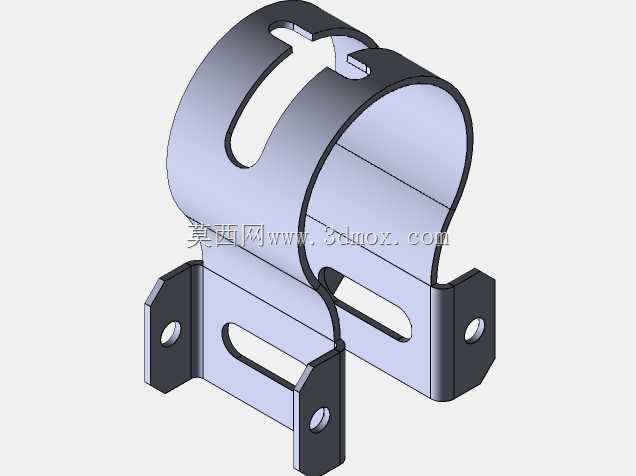

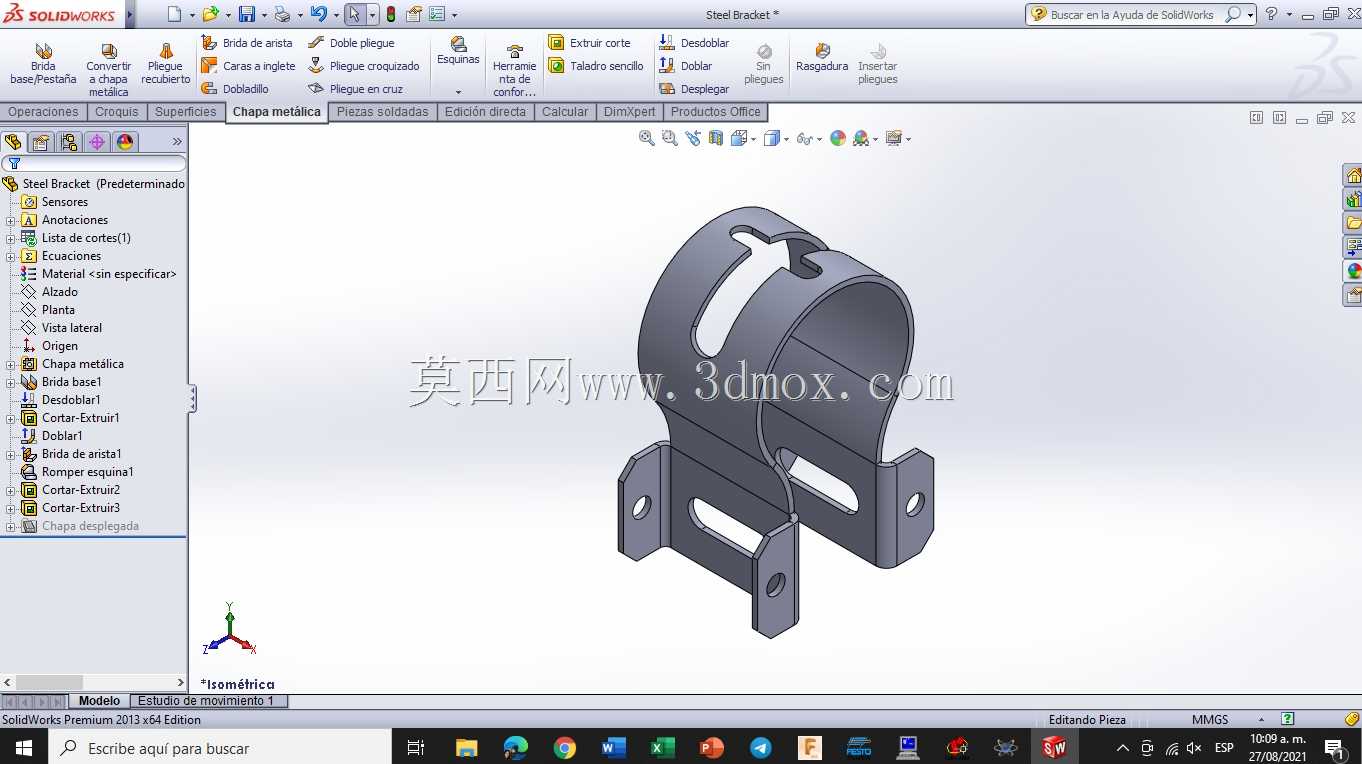

这类钢制支架主要应用在工业传感检测场景中,承担圆柱形传感器本体的安装固定功能,常见于自动化生产线的物料检测工位、设备运行状态监测点位、流体管路的参数检测节点,用来替代传统的扎带、焊接固定方式,解决传感器长期运行中易移位、拆装维护不便的问题。从结构设计来看,主体采用半开放抱箍式腔体作为传感器的容纳空间,抱箍开口处预留弹性形变余量,既可以适配一定外径公差范围内的圆柱型传感器,也能在安装时通过轻微形变让传感器顺利卡入腔体,避免硬压装配造成传感器外壳损伤。抱箍侧壁开设的长条形让位槽,一方面是为了给传感器的出线端预留走线空间,避免线缆被支架边缘挤压破损,另一方面也能在传感器需要微调轴向位置时,提供一定的调整余量,
不用完全拆卸支架就能完成检测位置的校准。支架底部延伸出三个带安装孔的固定支脚,三个支脚呈非对称分布,其中两个支脚沿抱箍轴向排布,第三个支脚垂直于轴向延伸,这种三点支撑结构相比传统的两孔固定,能有效抵消设备运行时产生的振动扭矩,避免支架在长期振动环境下出现偏转、松动的问题。支脚上的安装孔采用圆孔设计,适配M4-M6规格的标准紧固件,安装时可以根据现场的安装基面情况,选择螺栓直接固定或者搭配抱箍卡座固定在型材、管路上。设计过程中需要重点控制几个尺寸边界:抱箍的内腔直径需要匹配常用圆柱传感器的外径规格,通常控制在18-30mm区间的常用尺寸段,保证传感器装入后不会出现旷量;支脚的安装面与抱箍内腔的同轴度公差需要控制在0.2mm以内,
避免安装后传感器轴线偏移,影响检测精度;抱箍的壁厚根据冲压工艺要求设定在1.5-2mm之间,既保证足够的结构强度,在10G加速度的振动工况下不会出现形变,也不会因为壁厚过大造成材料浪费、安装空间占用过多。支架的边缘全部做了倒钝处理,没有尖锐的冲切毛刺,既避免安装时划伤操作人员,也防止长期使用中毛刺割破传感器线缆的绝缘层。在实际选型使用时,需要注意安装基面的平面度,如果基面存在超过0.5mm的平面度误差,需要在支脚下方加装调整垫片,避免强行锁紧螺栓造成支架形变,导致抱箍内腔夹伤传感器外壳。这类支架采用冷轧钢板冲压成型后做发黑防锈处理,适合在室内工业环境下长期使用,如果应用在户外或者有腐蚀介质的场景,可以更换为不锈钢材质的同结构支架,
表面处理采用钝化处理即可满足防腐要求。相比一体铸造成型的传感器支架,这种冲压结构的支架重量更轻,单件重量不到100g,安装时单人即可完成操作,而且冲压工艺的生产一致性更好,批量安装时不需要逐个做适配调整,能大幅缩短现场施工的时间。在走线设计上,抱箍侧壁的长槽宽度控制在8mm左右,足够容纳3-4根传感器线缆,不管是出线方向在侧面还是端面的传感器,都能顺利完成走线,不会出现线缆弯折半径过小导致的线芯断裂问题。支脚的折弯角度控制在90度±0.5度,保证安装后支架的抱箍轴线与安装基面保持平行或者垂直,根据不同的检测需求选择对应的安装方向,比如对射型光电传感器安装时,就需要保证两个对射的支架抱箍轴线重合,这种高精度的折弯角度能减少安装时的校准工作量。
