带内置滤网的筒式收纳过滤装置结构设计

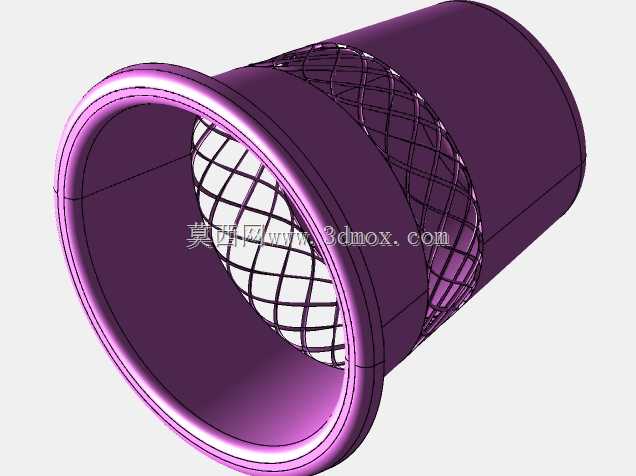

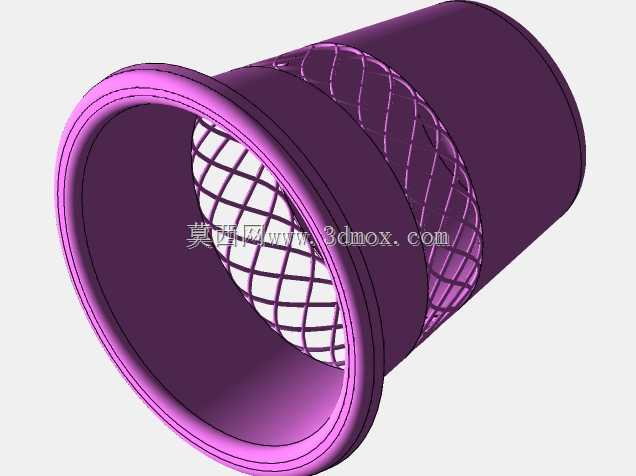

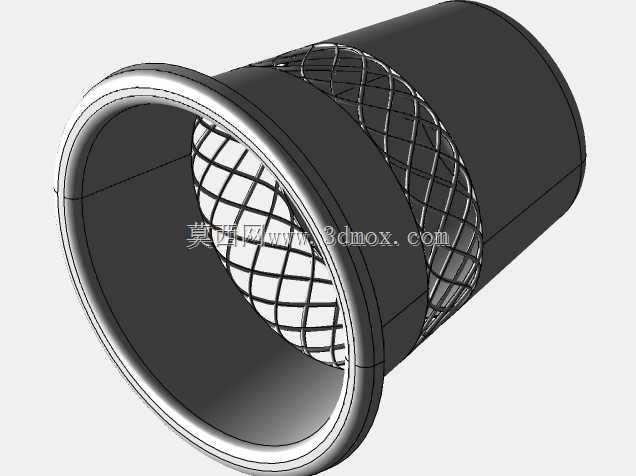

　　这款筒式过滤收纳结构，最初是针对工业现场流体管路末端的杂质截留、工位零散废弃物收纳两类场景做的适配设计，在实际产线应用里，既可以套在小型冷却液回流管路的末端，拦截金属切屑、加工残渣避免管路堵塞，也可以单独作为工位边角的小型收纳件，收集螺丝、引脚类的细小零散零件或生产废弃物，适配电子组装车间、小型机加工工位、实验室操作台这类对小尺寸杂物收纳、流体粗滤有需求的场景。从结构功能上看，整个部件采用一体化筒身搭配内置弧形滤网的组合设计，敞口端做了加厚卷边处理，一方面提升敞口位置的结构强度，避免长期受物料冲击出现卷边变形，另一方面卷边形成的凸台结构，可以直接卡接在对应尺寸的安装孔位或者管路接口上，不需要额外设计紧固件就能完成快速固定，

　　拆装清理的时候直接提拉就能取出，适配需要频繁清理截留杂物的使用场景。筒身中段做了菱形网格状的加强筋结构，没有采用传统的整面加厚设计，而是通过交错的筋条提升筒身径向的抗挤压能力，即使在工位上被工具磕碰、或者管路内流体压力出现小幅波动，筒身也不会出现凹陷变形，同时网格结构还能减轻整体部件的重量，降低材料消耗。内置的弧形滤网采用球面凸起的造型，朝向敞口方向布置，和筒身内壁通过卡槽定位，不需要粘接或者焊接固定，清理的时候可以直接将滤网从筒身内取出，冲洗掉截留的杂物后就能重复使用；球面造型相比平面滤网，有效过滤面积提升了近40%，杂物不会集中堆积在滤网中心位置，能沿着弧面分散到滤网边缘，避免短时间内就出现滤网堵死、流体流通不畅的问题，

　　同时弧形结构的抗冲击能力更强，被流体裹挟的硬质颗粒冲击到滤网表面时，弧面可以分散冲击力，降低滤网被击穿的概率。设计过程中，首先确定了敞口端的安装边界尺寸，卷边的外径比安装位的内径大2mm，保证卡接后不会出现松脱掉落的问题，筒身的外径沿着敞口向尾端方向做了1°的拔模斜度，既方便注塑或者钣金加工的时候脱模，也能让多个同型号的部件可以嵌套堆叠，减少仓储和运输过程中占用的空间。筒身尾端做了封边处理，作为收纳使用时不会出现细小杂物从尾端漏出的问题，作为过滤部件使用时，尾端可以根据需求开设通孔连接引流管路，不需要对整体结构做大幅修改就能适配不同的使用需求。滤网的网孔尺寸根据常见的截留杂物尺寸做了适配，针对机加工场景的金属切屑，

　　网孔边长设置为3mm，既能保证冷却液顺利通过，也能拦截绝大多数的切屑颗粒；针对电子组装场景的引脚、螺丝类杂物，网孔尺寸可以调整为1.5mm，避免细小零件从网孔漏出。整个结构没有多余的复杂曲面，所有的加强筋、卡槽位置都做了圆角过渡，避免应力集中导致的结构开裂，加工的时候不管是采用注塑成型还是钣金拉伸工艺，都能快速完成生产，不需要额外设计复杂的模具抽芯结构，有效控制加工成本。在实际安装测试中，这款结构卡接在直径100mm的管路末端时，能承受0.2MPa的流体反向压力而不出现脱落，滤网在持续通过混有2mm钢珠的流体时，连续工作72小时没有出现破损或者明显变形，清理的时候只需要将部件从安装位取出，倒出截留的杂物、冲洗滤网和筒身内壁就能再次投入使用，不需要拆解额外的紧固件，日常维护的操作门槛很低，即使是没有经过专门培训的一线操作人员，也能快速完成清理作业。针对不同的使用场景，筒身的壁厚可以根据需求做调整，作为工位收纳件使用时，壁厚设置为1.5mm就能满足日常磕碰的强度要求，作为管路过滤件使用时，壁厚可以提升到2.5mm，适配更高的流体压力环境，整体结构的通用性很强，只需要调整少量尺寸参数就能覆盖多个场景的使用需求。
