传感器配套带法兰安装位连接轴结构

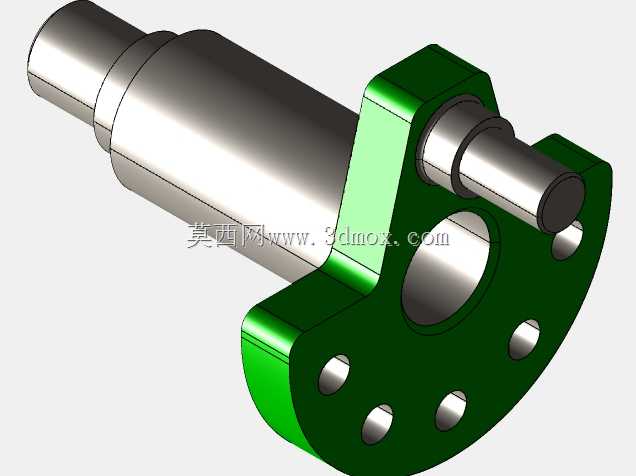

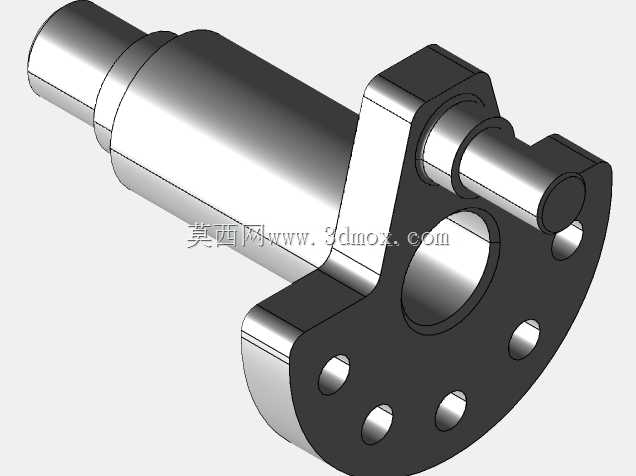

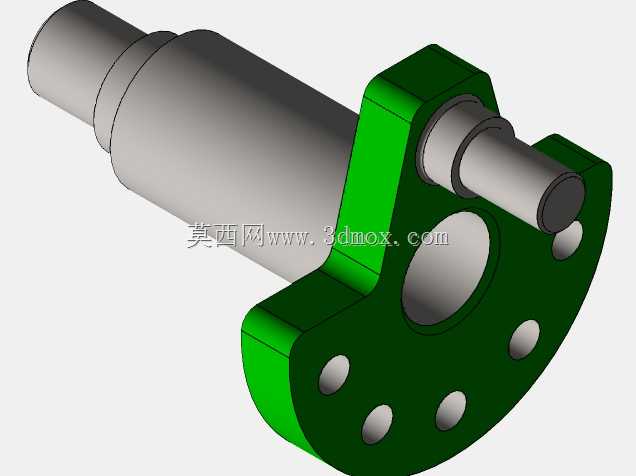

　　在工业传感检测类设备的传动链路里，这类带一体式安装法兰的连接轴，主要承担动力输入端与传感检测模块之间的扭矩传递、同轴定位功能，常见于位移传感器、转速传感器、角度编码器的配套安装场景，也会用在小型精密检测工装的传动衔接位置，解决传感元件与动力输出端不同安装基准下的同轴传动问题。从结构设计逻辑来看，这款轴件采用阶梯轴加侧置安装法兰的组合结构，没有采用传统轴件穿装法兰再做键连接的分体形式，而是将法兰安装座与轴身做一体化结构设计，从根源上避免了分体装配带来的同轴度误差、连接松动风险，也减少了装配环节的零件数量，降低现场安装的对位难度。轴身采用多阶梯变径设计，不同轴段的直径差对应不同的配合需求：最外侧的细轴段用于插入传感模块的输入孔位，

　　配合公差选用过渡配合，保证转动过程中无径向窜动，避免检测信号出现波动；中间的粗轴段为主要的扭矩承载段，表面做高光洁度处理，可适配无油衬套或者微型滚动轴承做径向支撑，减少转动过程中的摩擦阻力；靠近法兰的轴段做了退刀槽设计，方便加工时的磨削工序到位，也能避免装配时轴承端面与轴肩出现干涉。侧置的法兰盘并非与轴身同轴布置，而是采用偏心侧装的结构形式，法兰盘上开设了多个均布的安装通孔，可直接通过螺栓固定在设备的安装立板或者传感模块的壳体端面上，法兰盘中心的大通孔为避让孔，用于穿过设备的其他走线或者相邻轴件，避免安装时与周边结构产生空间干涉。从安装边界来看，这款轴件的轴向总长度适配常规小型传感器的安装间距，法兰盘的外轮廓尺寸控制在紧凑范围内，

　　不会占用过多的设备安装空间，轴端的倒角处理方便装配时快速插入配合孔位，也能避免锐边刮伤配合件的内孔表面。在实际工况使用中，这类连接轴承受的扭矩通常不大，主要需要保证转动过程中的同轴度精度，因此设计时轴身的各段同轴度公差需要控制在0.02mm以内，法兰安装面与轴身轴线的垂直度公差也需要严格控制，避免安装后轴身出现偏摆，导致传感检测数据出现误差。法兰盘上的安装孔位位置度公差也做了对应约束，保证现场安装时螺栓可以顺利穿入，不需要额外做扩孔修正。轴身的台阶过渡处均采用圆角过渡，避免应力集中，在频繁正反转的工况下也能减少轴件断裂的风险。不同于普通传动光轴，这款连接轴的法兰集成设计让它不需要额外的轴向定位结构，

　　通过法兰端面与安装面的贴合即可完成轴向位置固定，省去了轴用挡圈、锁紧螺母这类定位零件，让整体传动结构更加紧凑，非常适合在安装空间受限的精密检测设备中使用。在建模过程中，这类轴件的特征构建需要先确定轴身各段的直径、长度尺寸，再通过拉伸或者旋转特征生成轴身基体，之后再构建侧置的法兰结构，最后完成安装孔、退刀槽、倒角这些细节特征的制作，建模时需要注意各配合面的尺寸公差标注逻辑，以及形位公差的基准选择，通常以两端轴颈的公共轴线作为基准，来标注法兰安装面的垂直度、安装孔的位置度，保证加工后的零件可以满足装配精度要求。在设备选型适配时，需要核对轴端的配合直径、法兰的安装孔距、轴向安装长度这几个核心尺寸，确认与所配传感器的输入轴孔径、设备安装板的孔位、传动链路的轴向间距匹配，避免出现安装干涉或者传动不到位的问题。这类轴件通常采用不锈钢或者调质45钢制作，表面做防锈处理，可适应工业现场的多尘、轻度潮湿的使用环境，长期使用也不会出现锈蚀卡滞的问题，保证传感检测模块的传动链路稳定运行。
