SDS柄硬质合金麻花钻结构设计

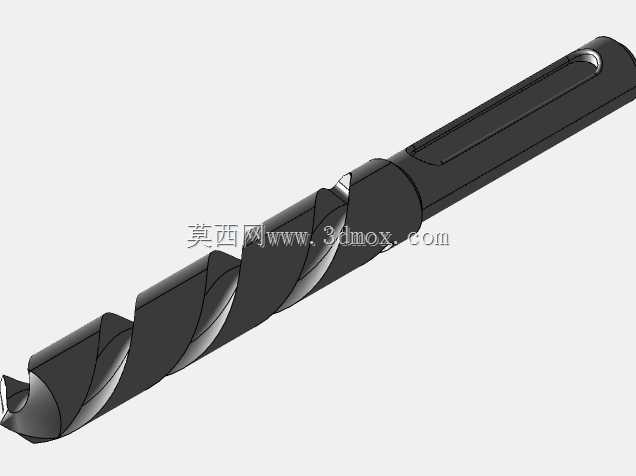

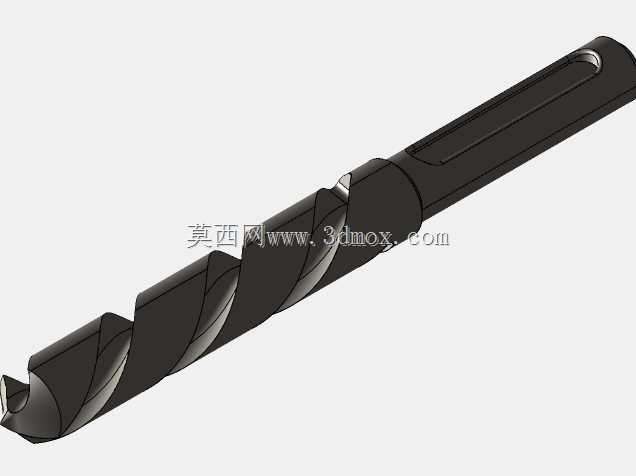

　　这款SDS柄硬质合金麻花钻的三维结构，完全围绕实际钻孔作业的工况需求搭建，没有多余的装饰性结构，每一处几何特征都对应着加工过程中的具体功能。从安装端说起，SDS快换柄部的两道对称卡槽深度、槽宽公差严格匹配电锤、冲击钻的夹头锁紧结构，装夹时无需额外扳手辅助，对准夹头推入即可完成锁紧，卡槽的圆弧过渡设计能分散冲击作业时的交变载荷，避免柄部应力集中出现断裂，柄部末端的定位平面能保证装夹后钻头的径向跳动控制在0.1mm以内，保障钻孔的位置精度。

　　切削部分的几何参数是设计的核心，钻尖采用118度标准顶角，针对混凝土、砖石等脆性材料的加工特性，横刃做了0.2mm宽度的修磨处理，减少钻孔初始阶段的轴向抗力，避免钻尖在工件表面滑移跑偏；两条主切削刃做了等后角处理，后角控制在8-12度区间，既保证切削刃的锋利度，又能避免刃口过脆在冲击载荷下崩缺。排屑槽采用宽槽深螺旋设计，螺旋角设置为30度，这个角度能在钻孔过程中让切屑顺着槽体顺畅排出，尤其是在深孔作业时，不会因为切屑堵塞在槽内导致钻头过热烧损，槽体的抛光处理能降低切屑与槽壁的摩擦阻力，减少排屑过程中的卡滞问题。

　　刀体部分的硬质合金刀头与合金钢柄部采用高频焊接工艺连接，焊接面的阶梯咬合结构能提升结合强度，在高频冲击的作业工况下，不会出现刀头脱落的问题；刀体的芯厚从钻尖向柄部方向逐渐递增，锥度控制在1:100，既保证钻尖部分的容屑空间，又能提升刀体整体的刚性，在钻削深度较大的孔时，不会因为刀体刚性不足出现孔壁倾斜、钻头折断的问题。刀体表面的氧化发黑处理层，能提升表面硬度与防锈能力，在潮湿的作业环境下也能避免刀体锈蚀，延长刀具的使用寿命。

　　实际应用场景中，这款钻头适配常规的手持冲击钻、轻型电锤，可用于建筑装修过程中的墙面膨胀螺栓安装钻孔、水电管线铺设的墙面开孔、石材加工的定位钻孔等作业，可加工的材料涵盖红砖、轻质混凝土、普通石材、硬度较低的瓷砖等常见建材。设计过程中充分考虑了手持作业的振动特性，刀体的动平衡做了严格校准，在额定转速下作业时，手持设备的振动幅度控制在人体可接受的范围内，减少长时间作业的操作疲劳。

　　安装边界方面，这款钻头的柄部直径为标准SDS规格，适配所有带SDS夹头的钻孔设备，无需额外的转换套；钻头的总长度、有效钻孔深度都做了明确的尺寸界定，作业时需注意钻孔深度不能超过有效排屑槽的长度，避免排屑槽完全进入孔内后切屑无法排出，造成钻头卡滞。切削作业时的进给压力需要匹配设备功率，不能盲目加大压力推进，否则会导致钻尖崩缺、刀体弯曲变形；针对不同硬度的加工材料，需要匹配对应的作业转速，加工高硬度石材时适当降低转速，加工轻质红砖时可适当提升转速，以此平衡钻孔效率与刀具寿命。

　　从结构设计的细节来看，钻尖处的两个导向条设计，能在钻孔进入工件后起到导向定位作用，避免钻孔过程中出现孔位偏移，保证孔的直线度；排屑槽末端的过渡圆角处理，能减少应力集中，避免在冲击载荷下槽体末端出现裂纹。整个模型的几何特征完全还原了量产刀具的实际结构，没有做简化处理，可直接用于刀具结构的教学演示、钻孔作业的运动仿真、配套工装夹具的设计参考，也能作为五金工具类产品展示的三维素材使用。
