便携式电缆及配件敷设承载托盘结构

　　在现场临时布线、检修作业、户外临时供电、展会临时供电这类需要快速布设线缆的场景里，线缆的承载防护一直是容易被忽略但直接影响作业安全与效率的环节。传统的临时布线要么直接将线缆拖在地面，容易被过往人员踩踏、设备碾压造成绝缘层破损，要么采用简易的木质托架，不仅承重不足，遇到潮湿环境还容易腐朽变形，重复利用率极低。本次涉及的便携式电缆及配件承载托盘，正是针对这类临时布线场景的痛点做的结构设计，区别于 permanently 安装的电缆桥架，它的核心设计逻辑是兼顾快速拆装、便携转运与足够的承载能力，不需要复杂的预埋固定，就能快速搭建出稳定的线缆敷设通道。

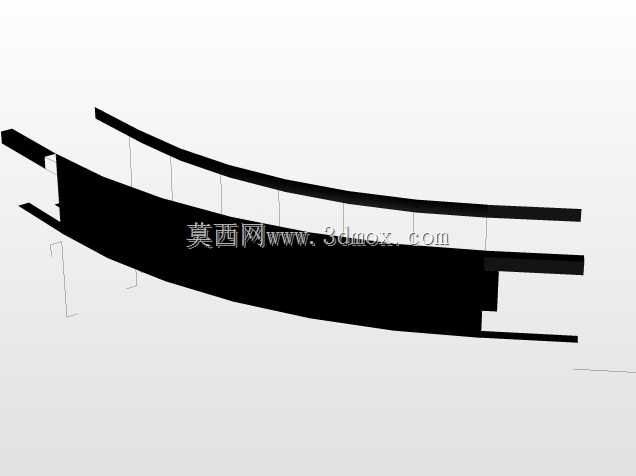

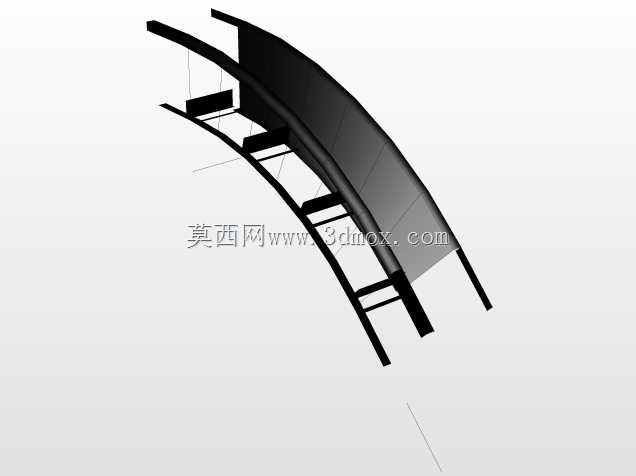

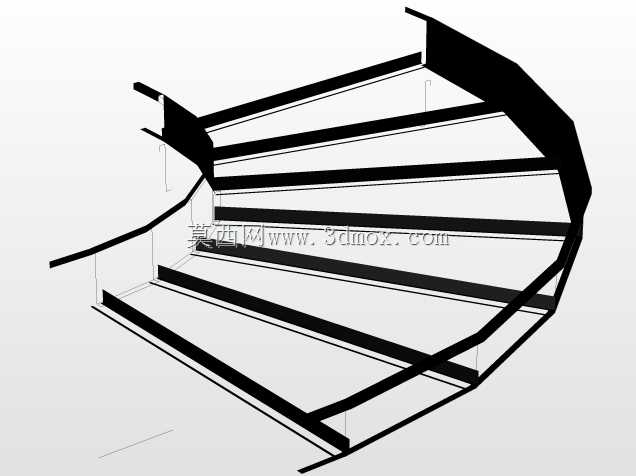

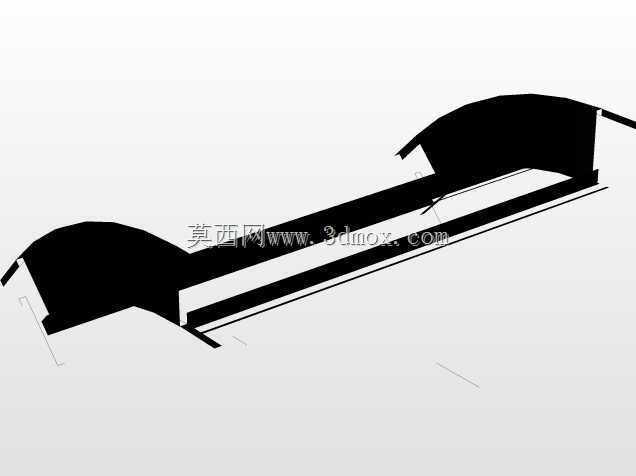

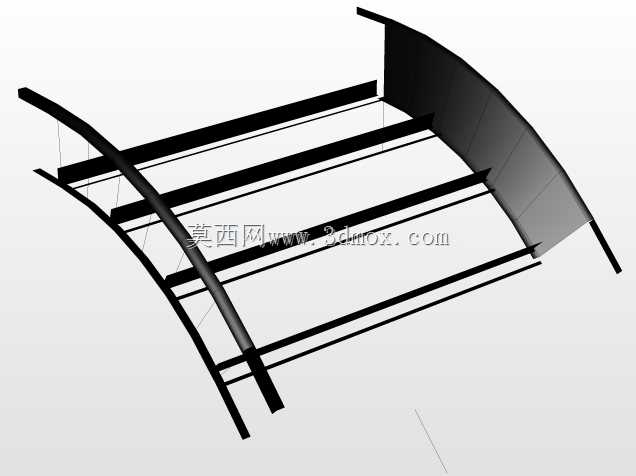

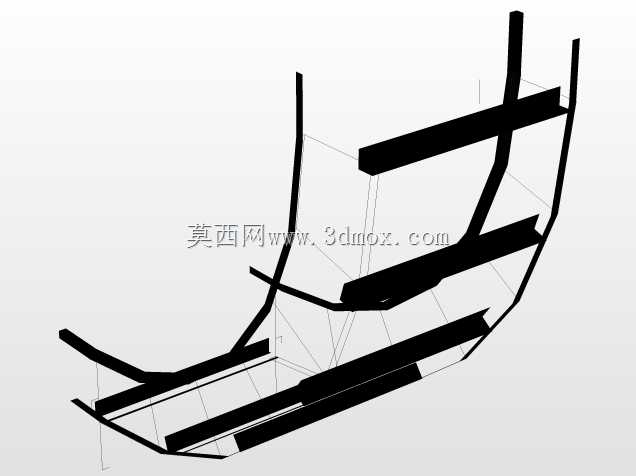

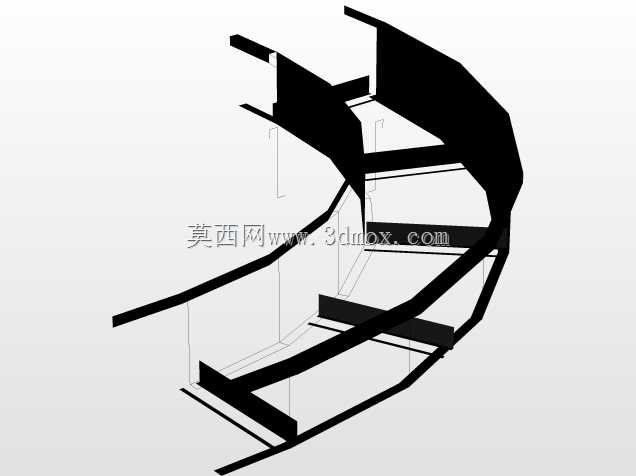

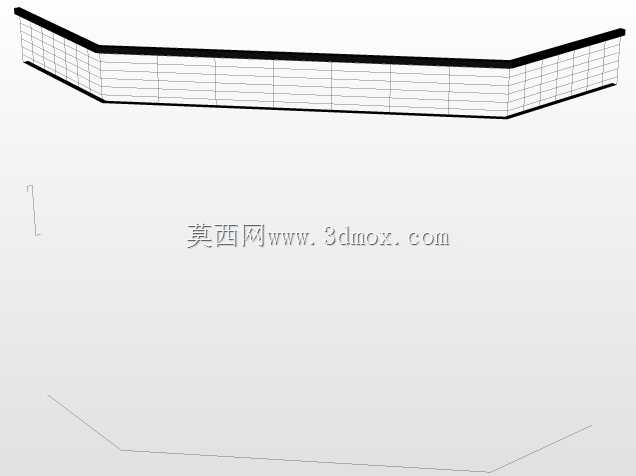

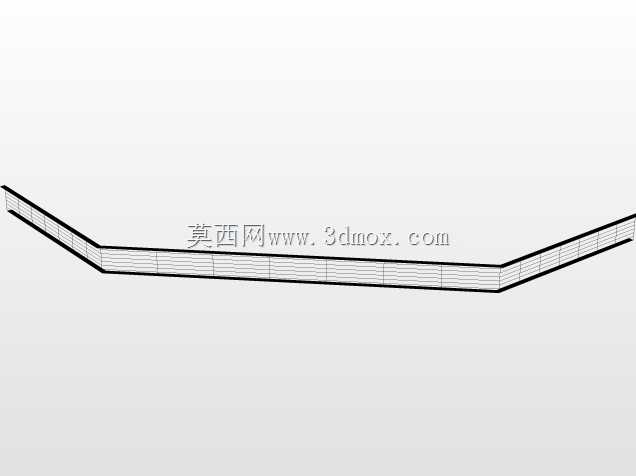

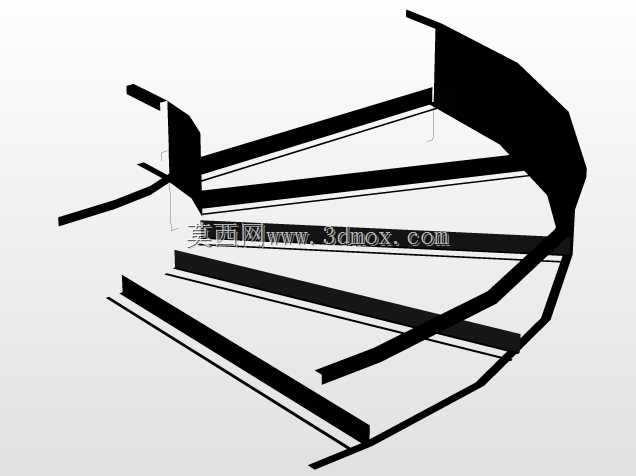

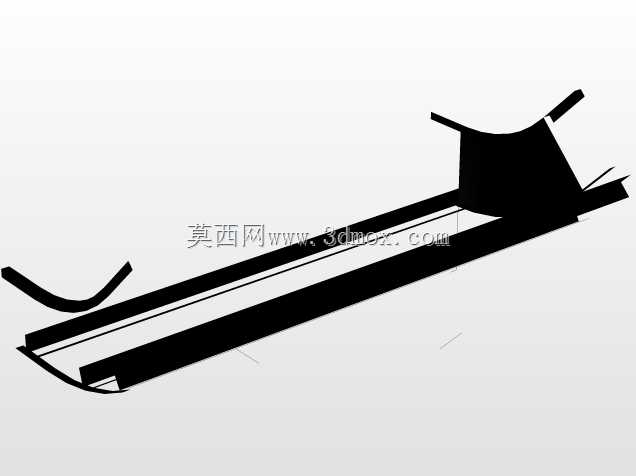

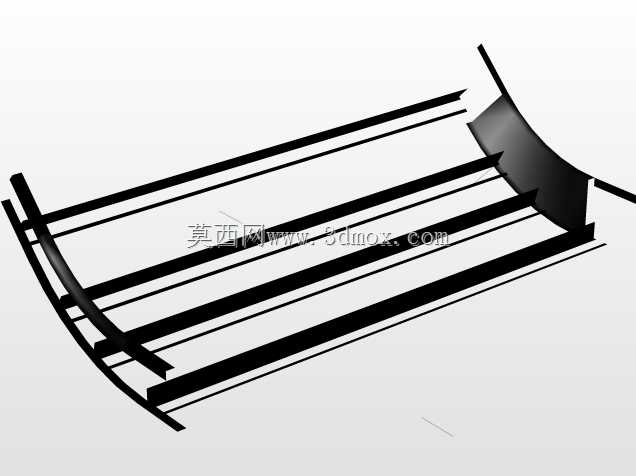

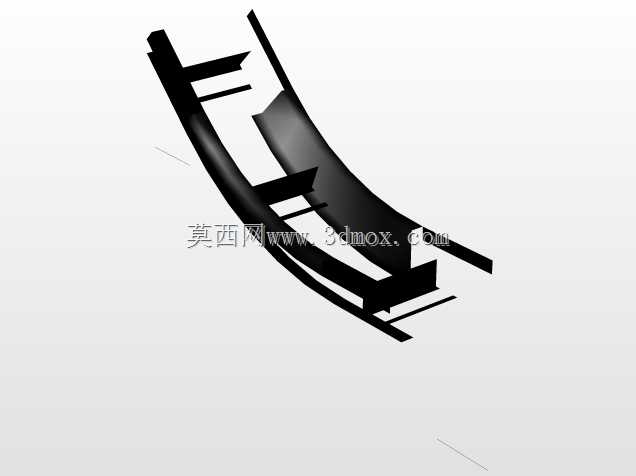

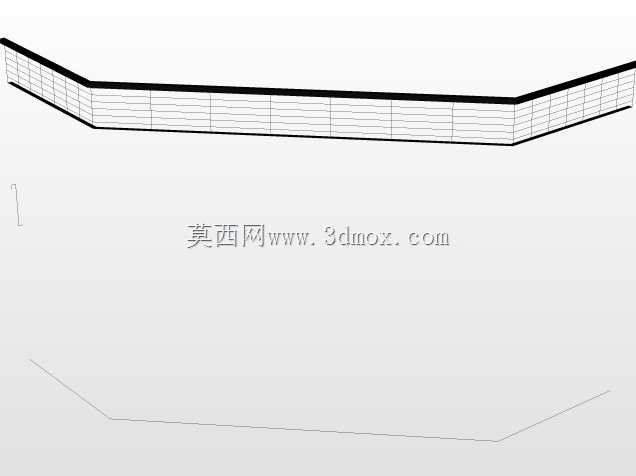

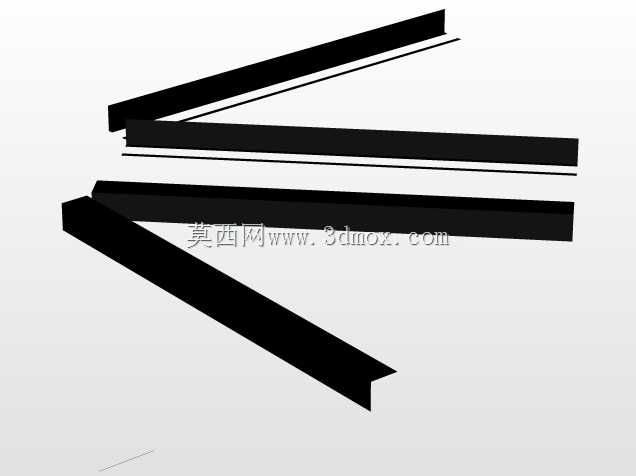

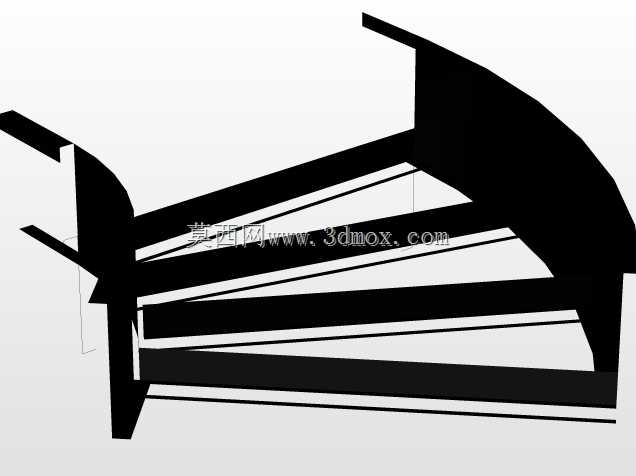

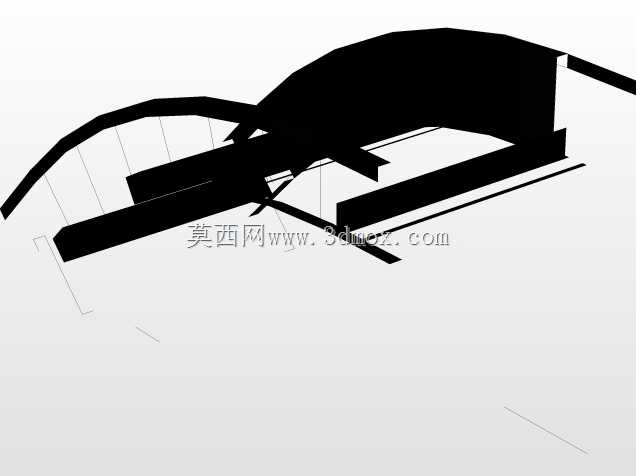

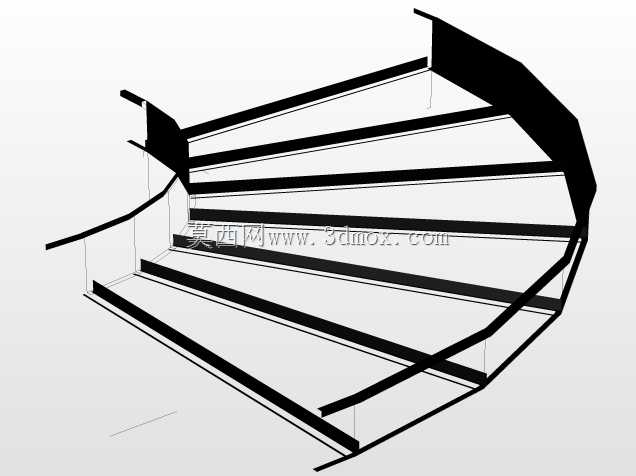

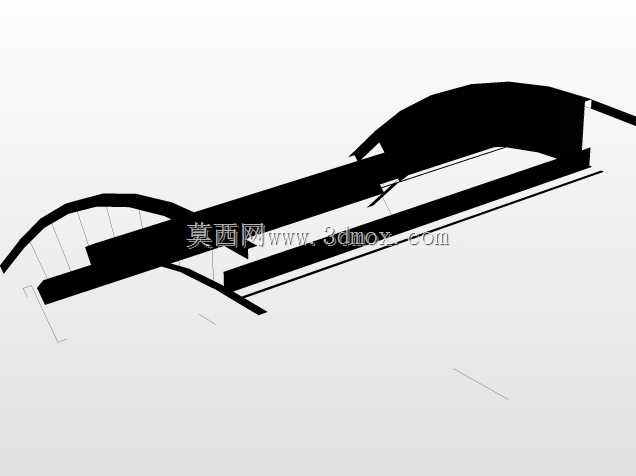

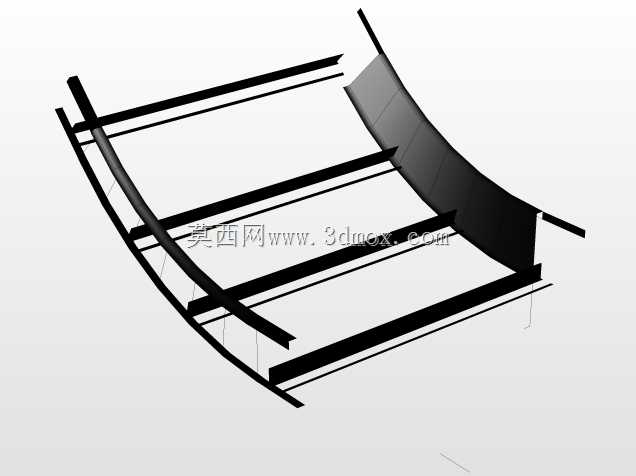

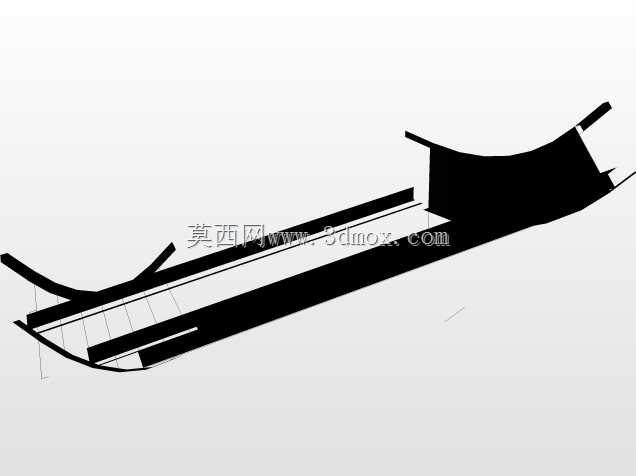

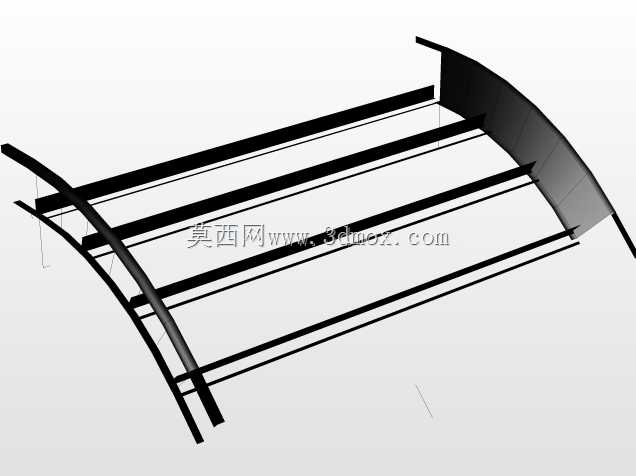

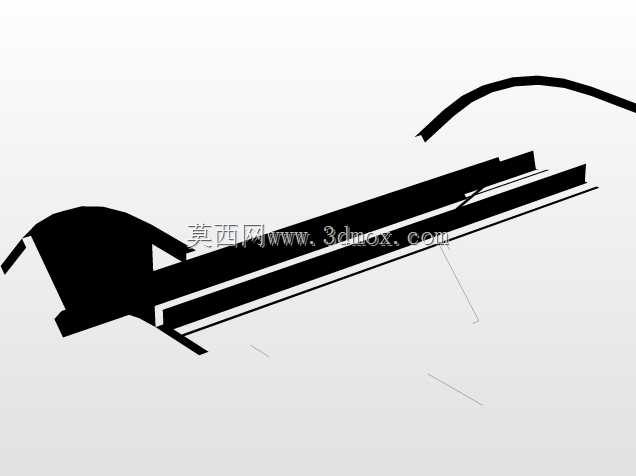

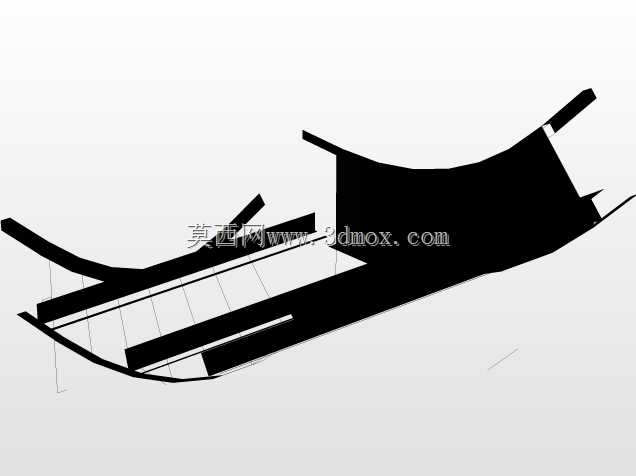

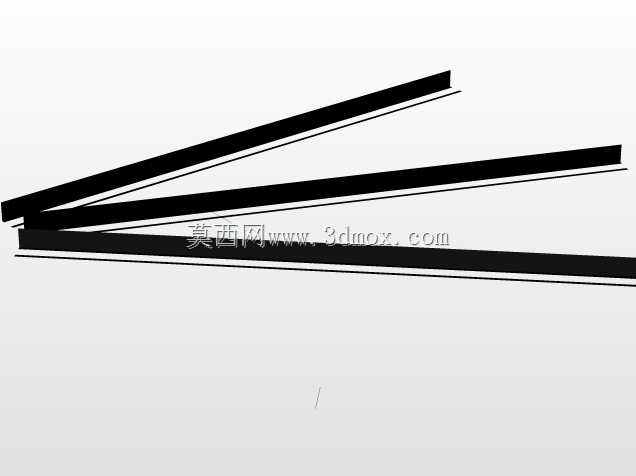

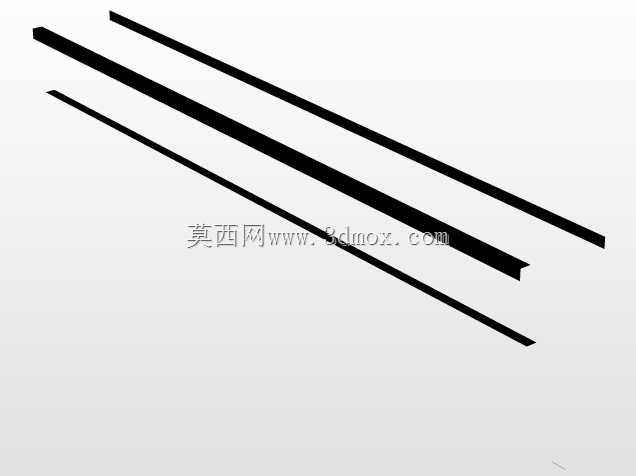

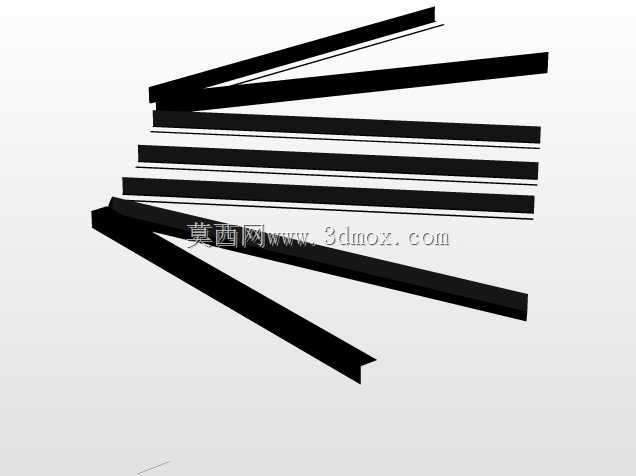

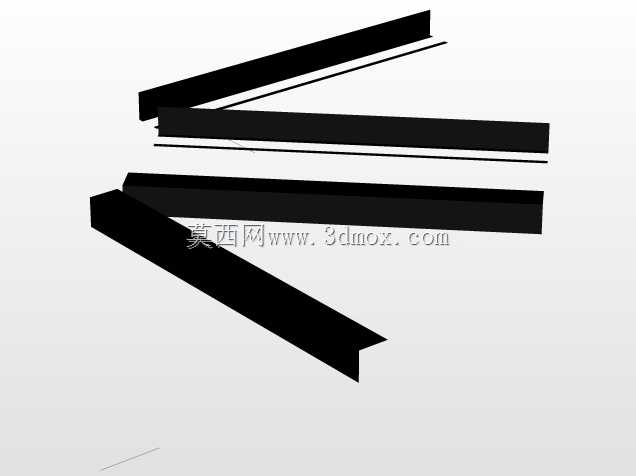

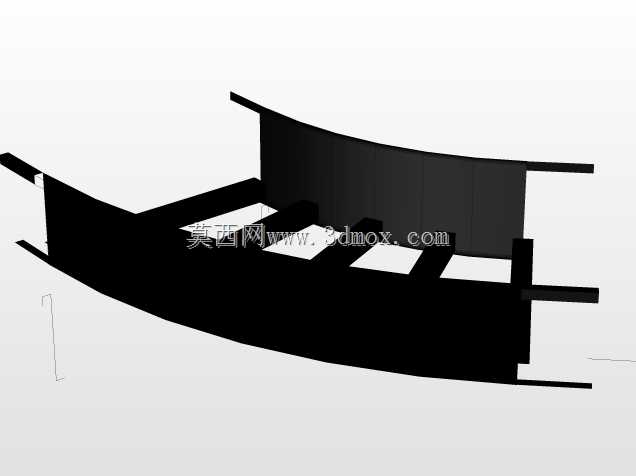

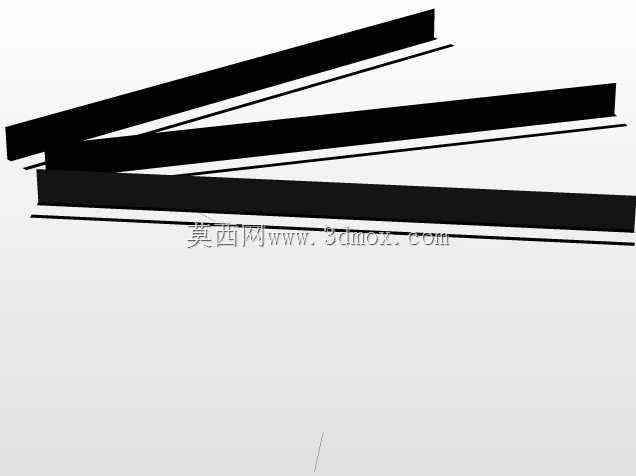

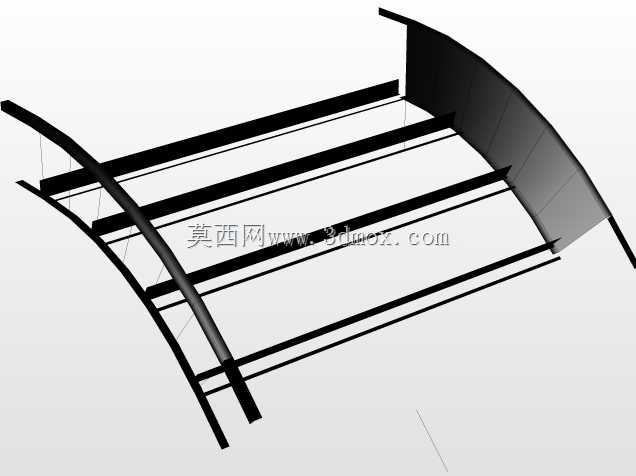

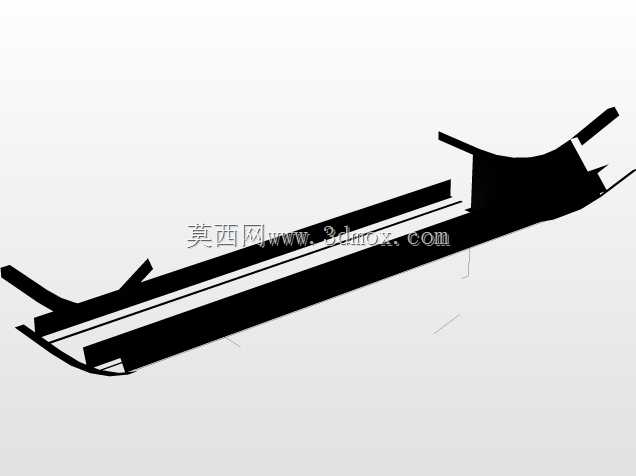

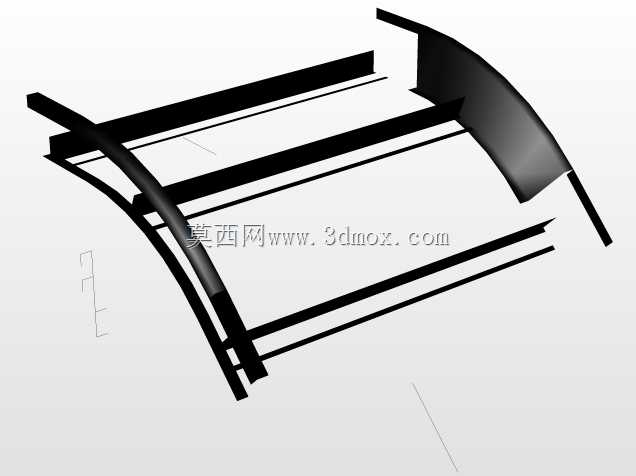

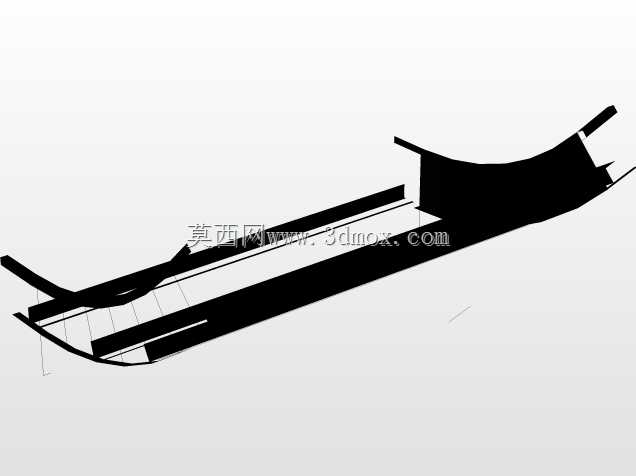

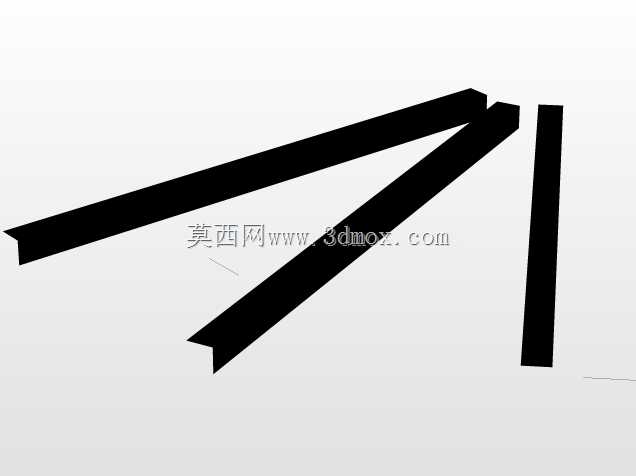

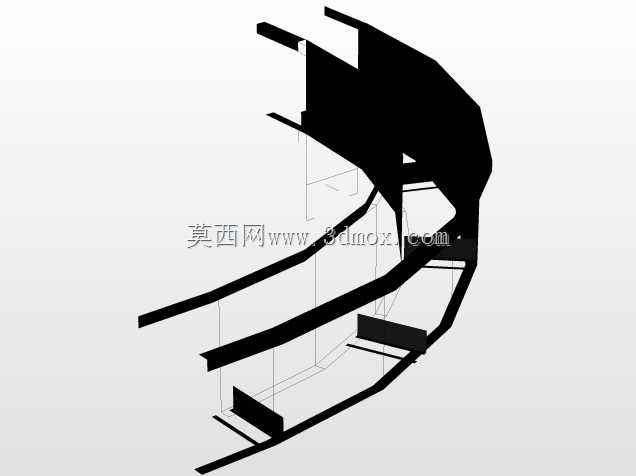

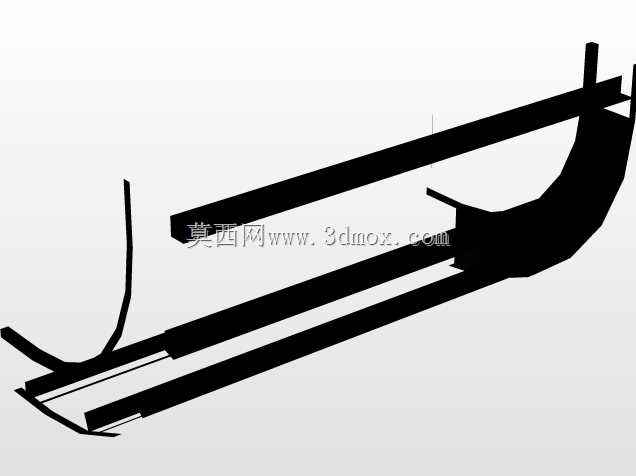

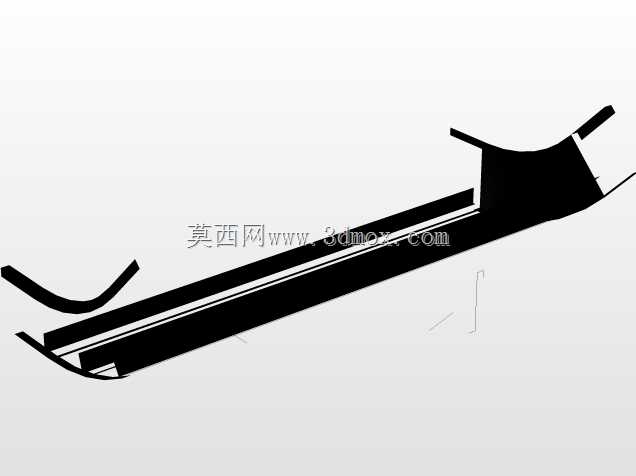

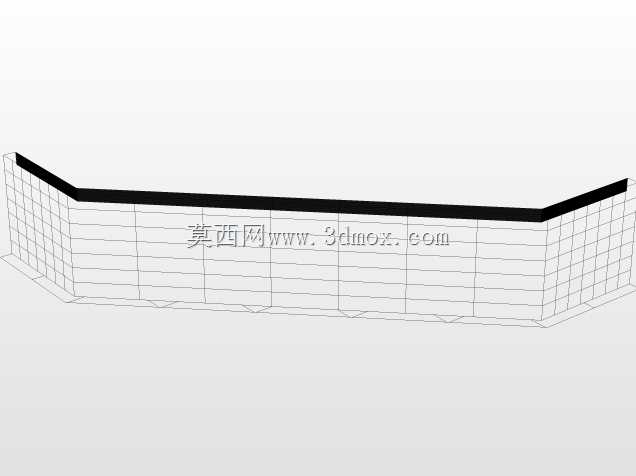

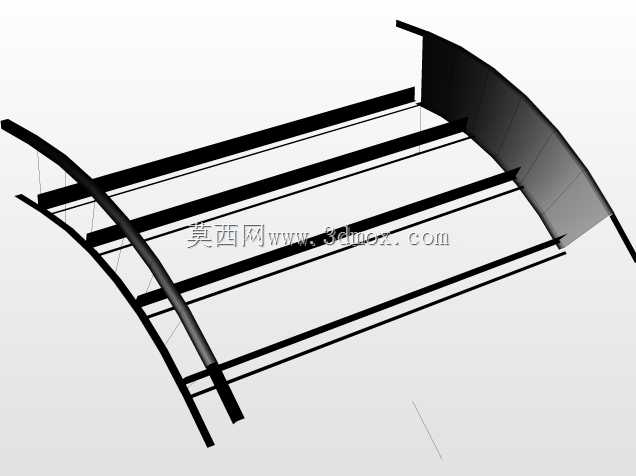

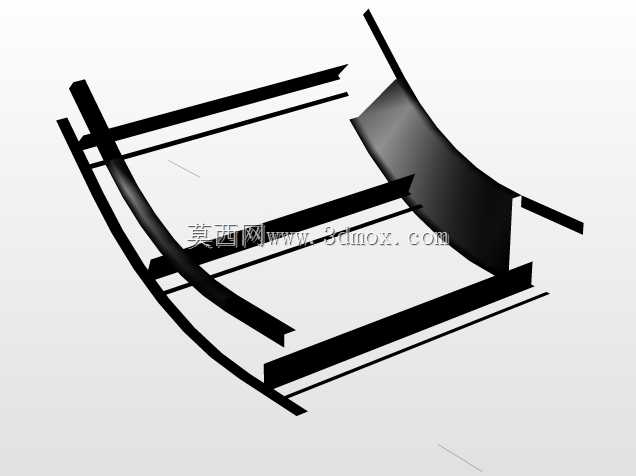

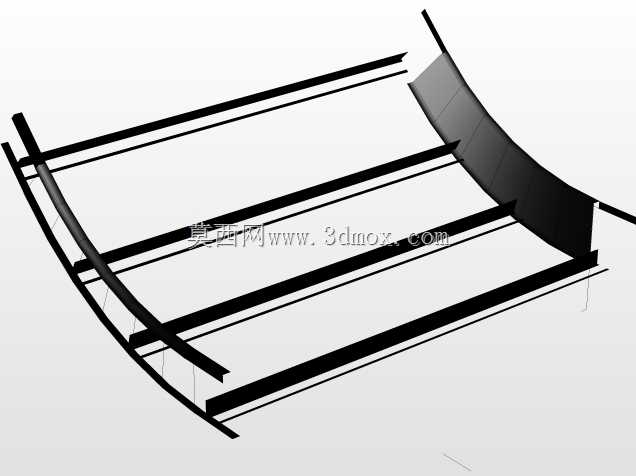

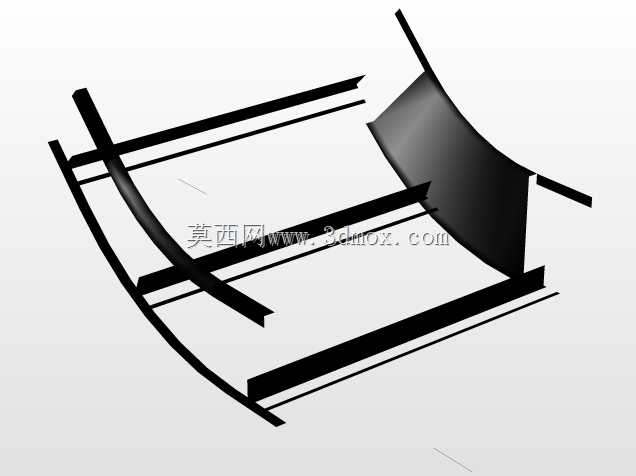

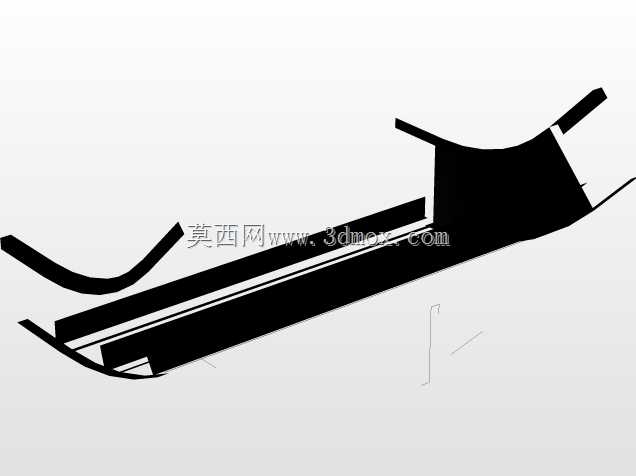

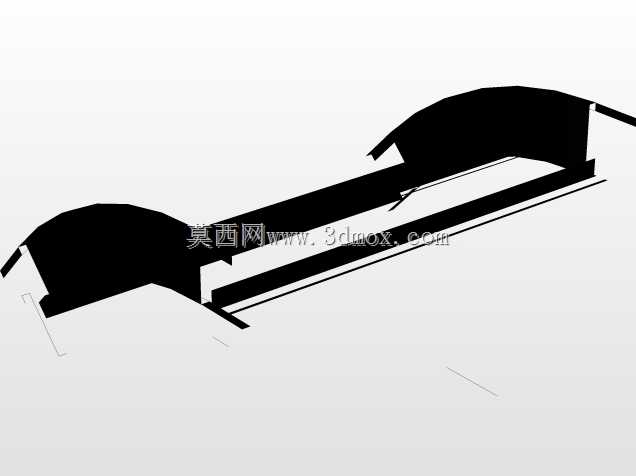

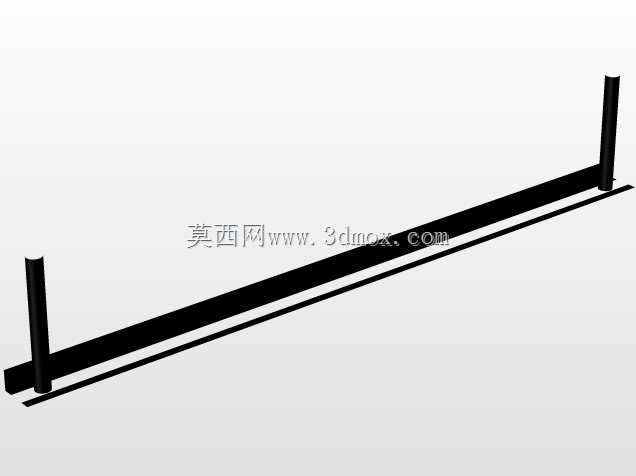

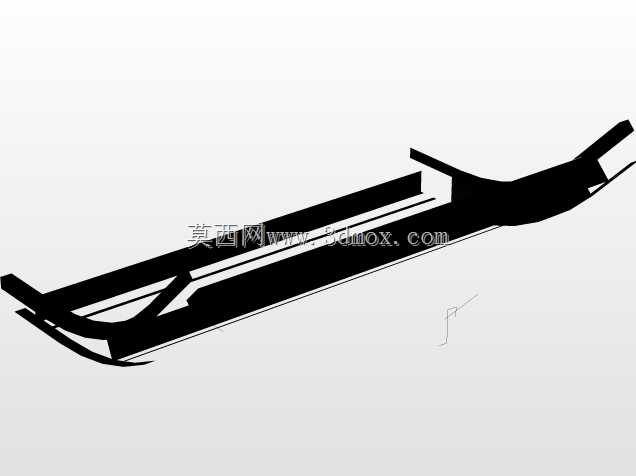

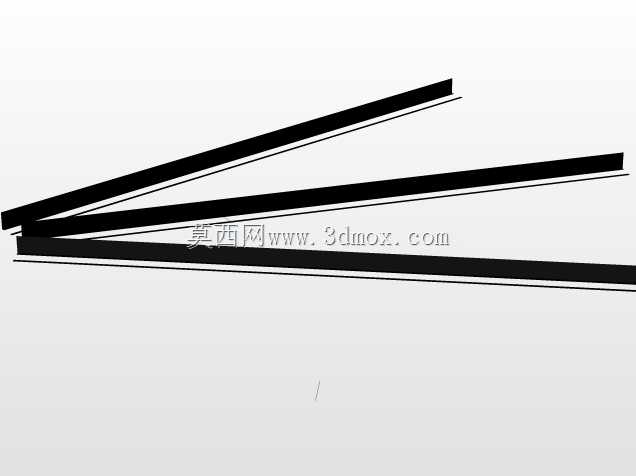

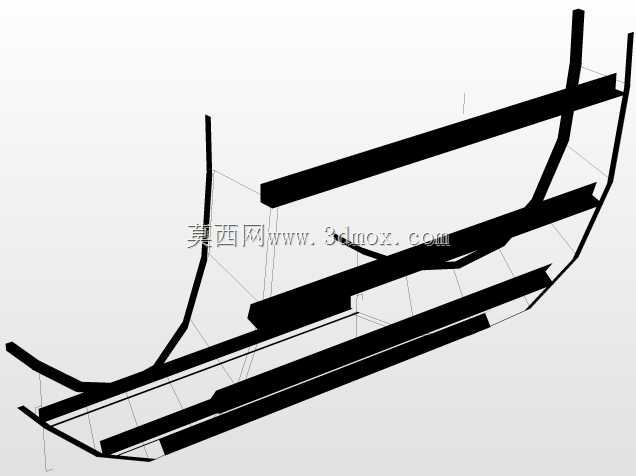

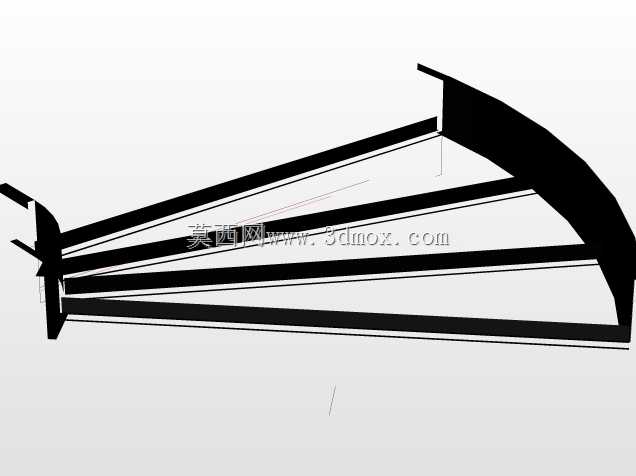

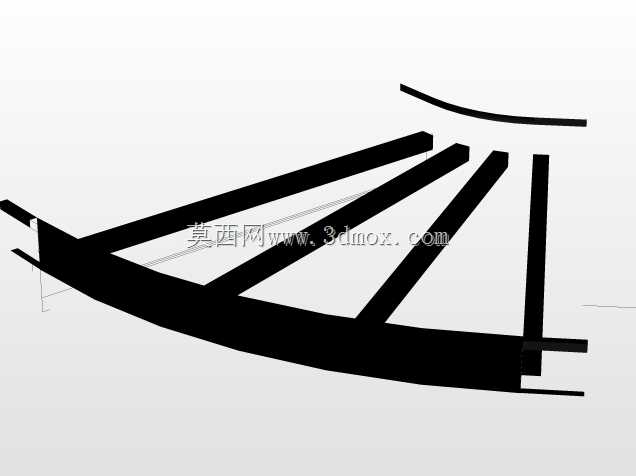

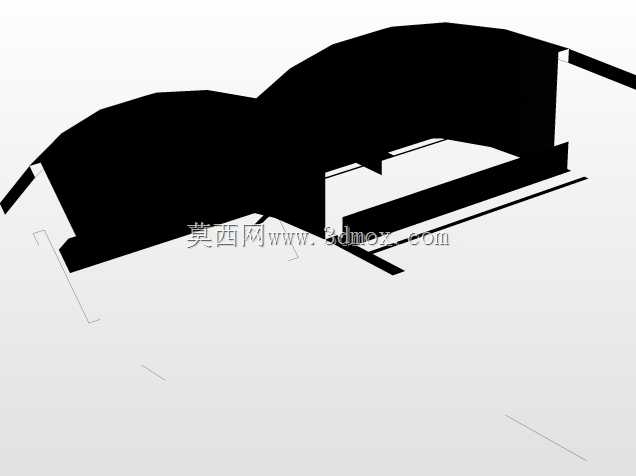

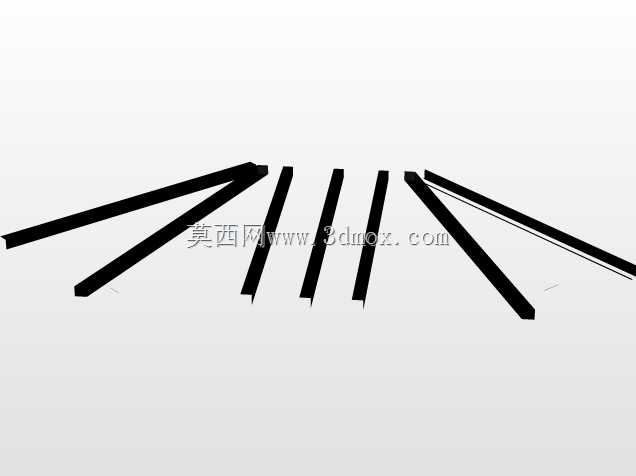

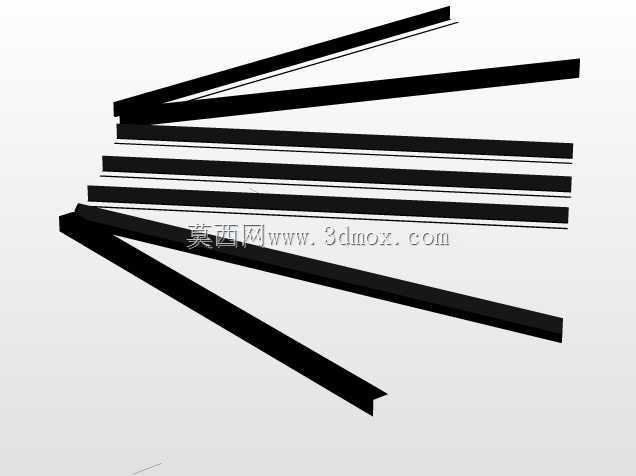

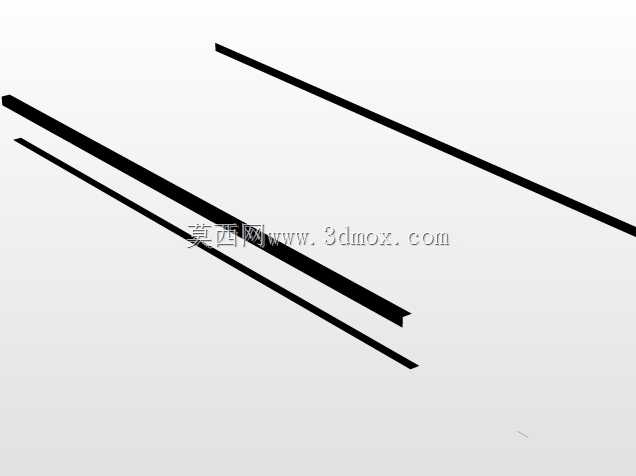

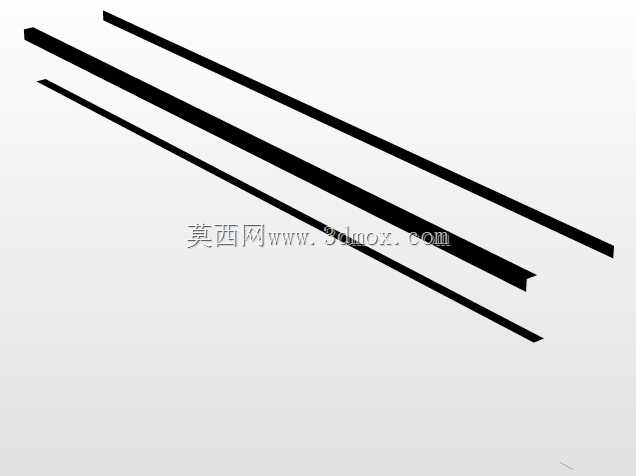

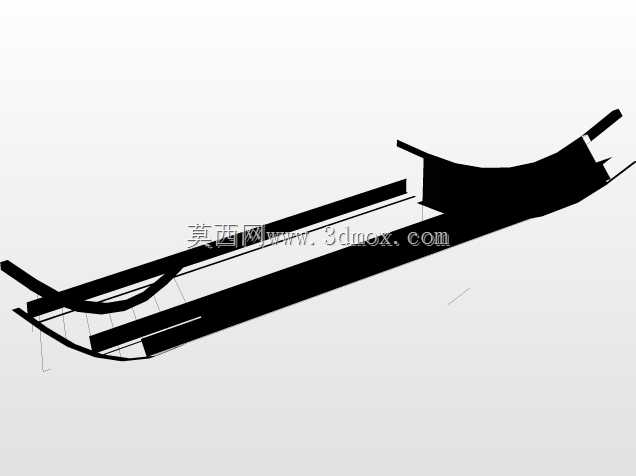

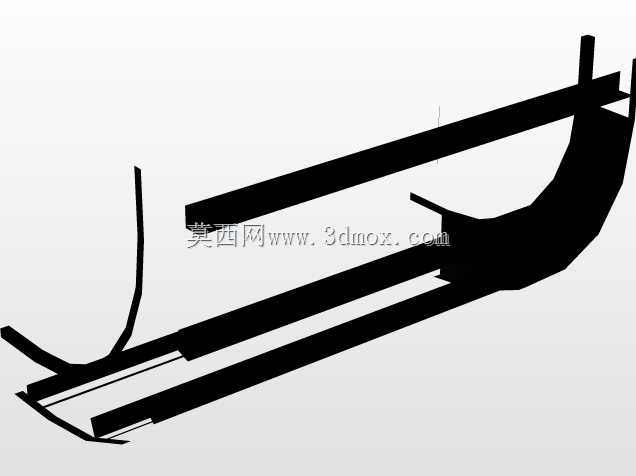

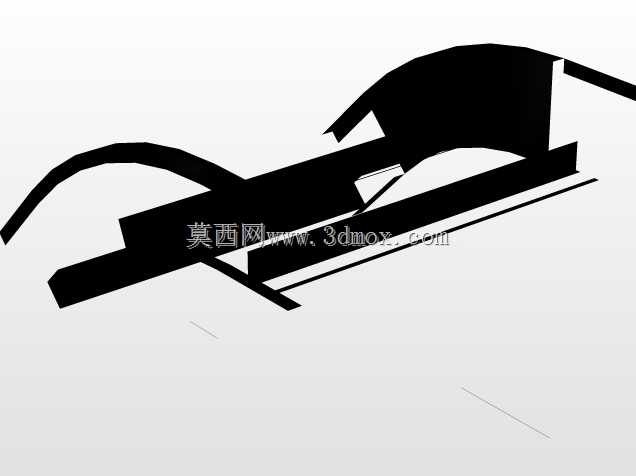

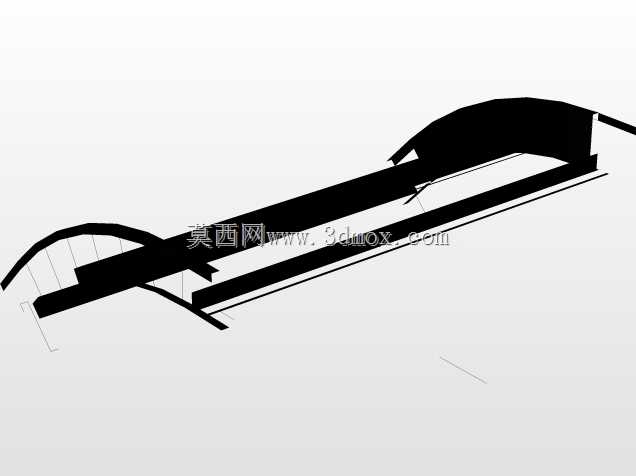

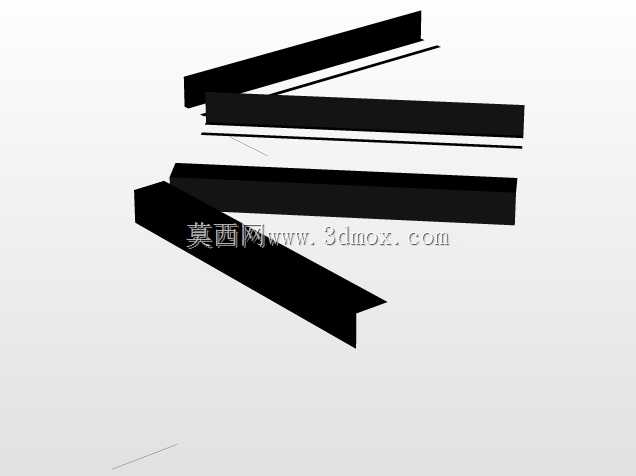

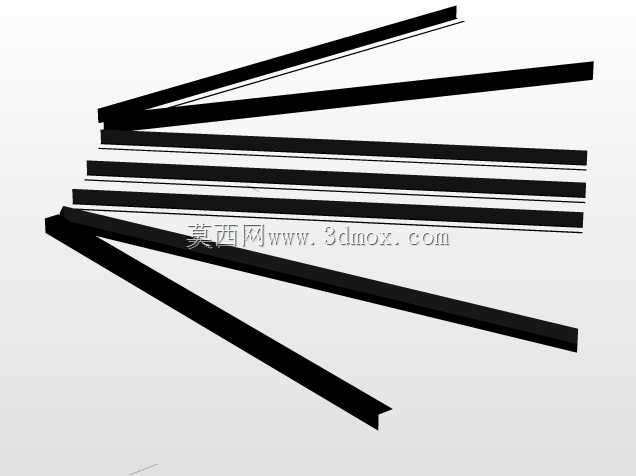

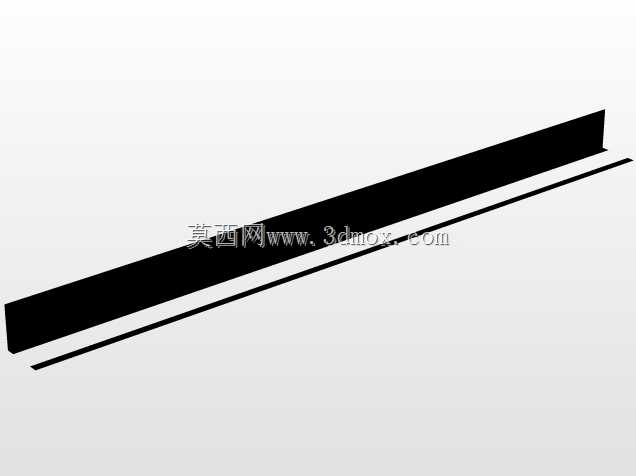

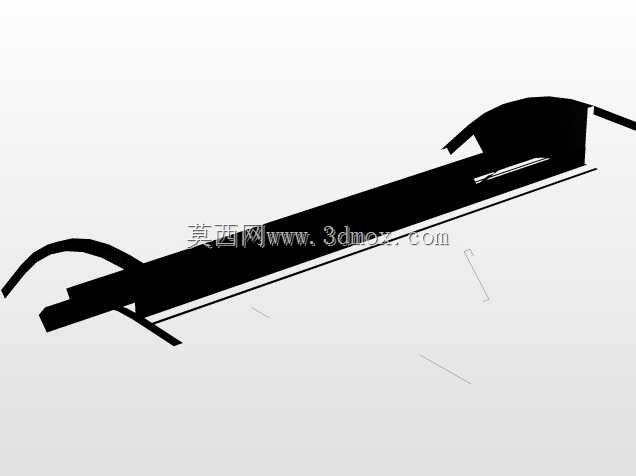

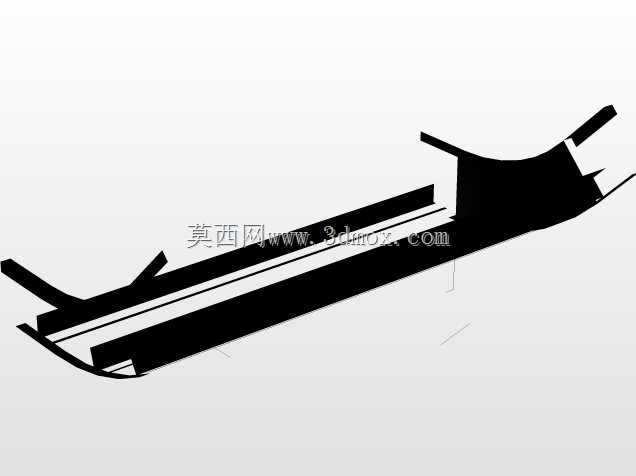

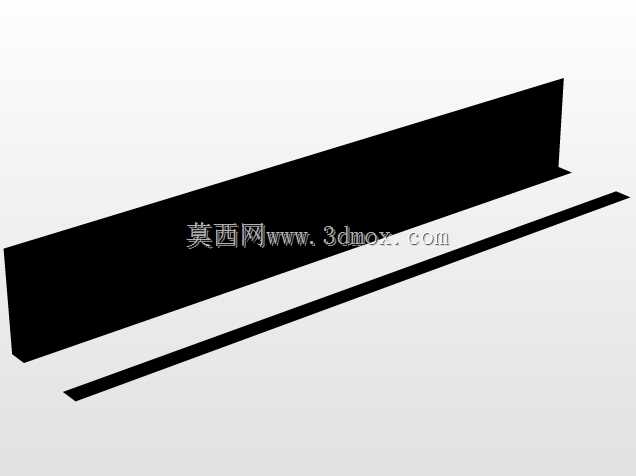

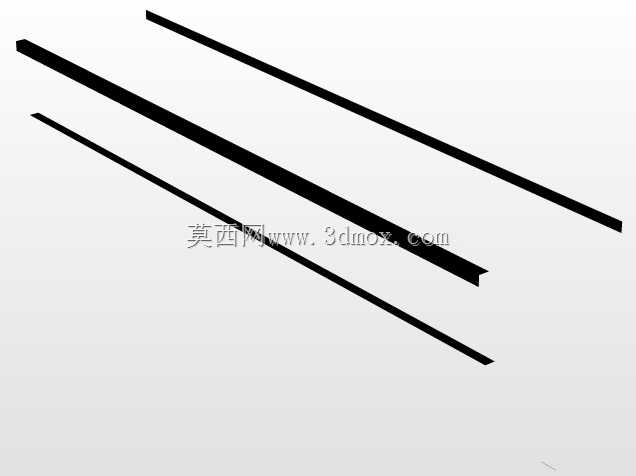

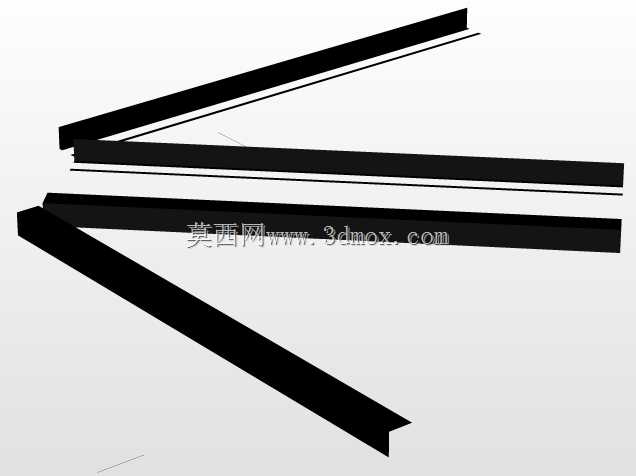

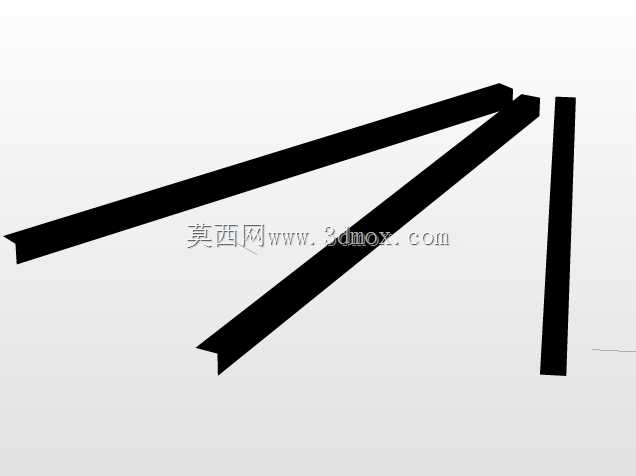

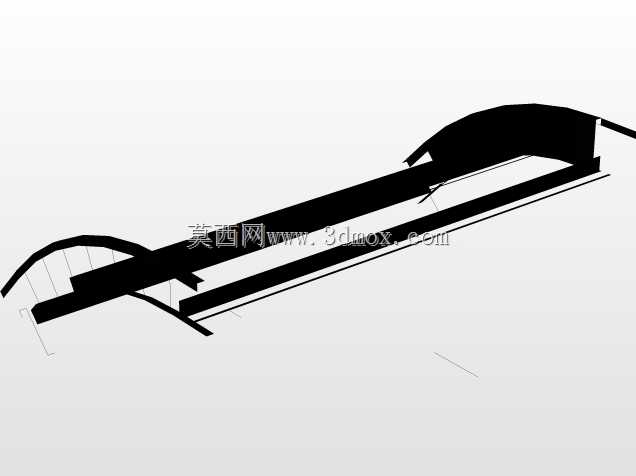

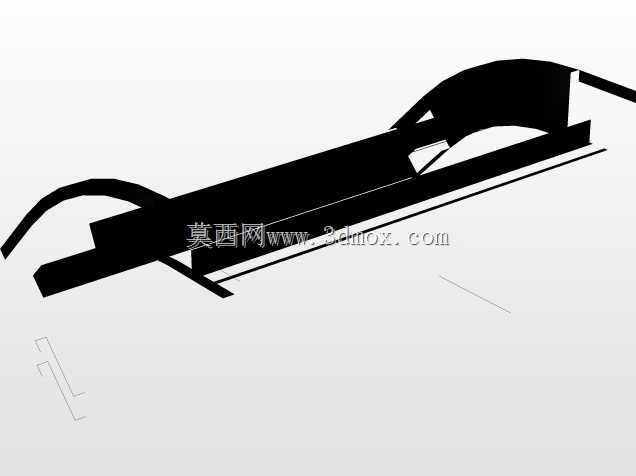

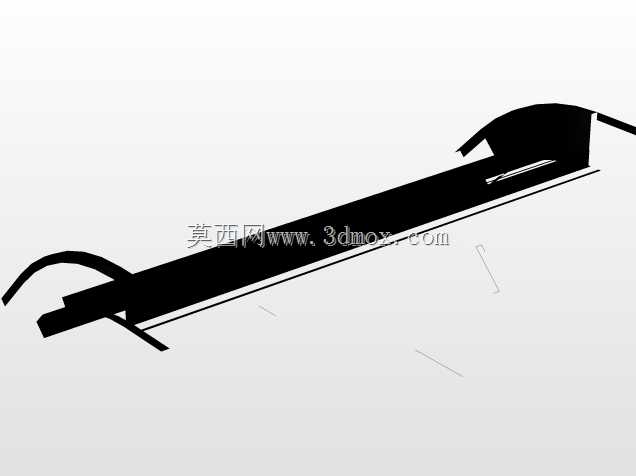

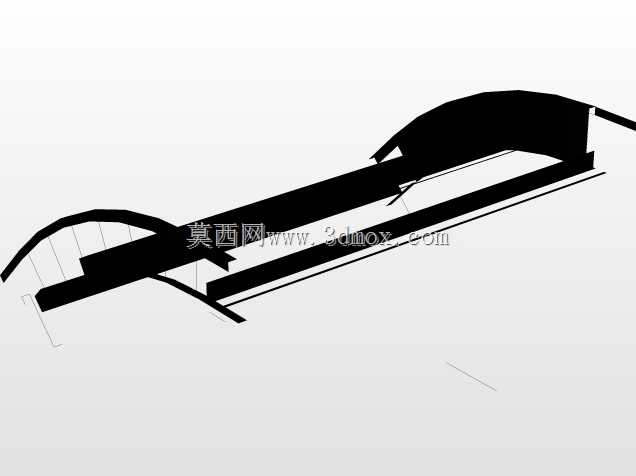

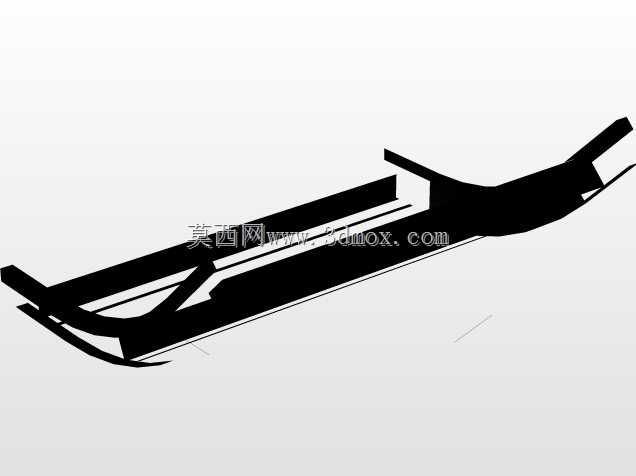

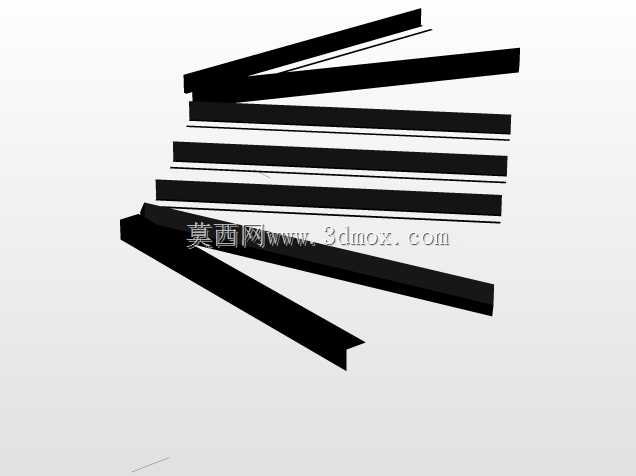

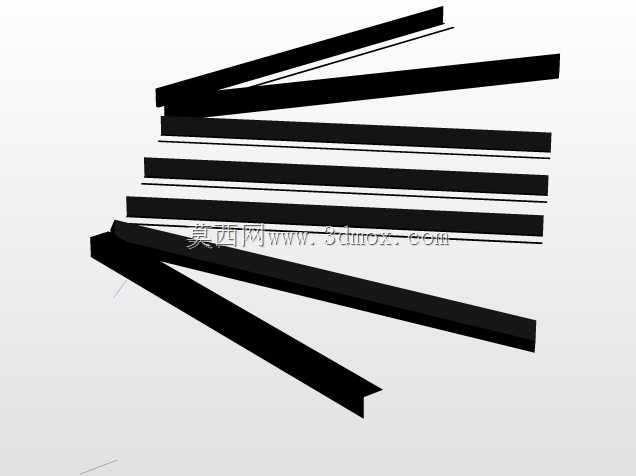

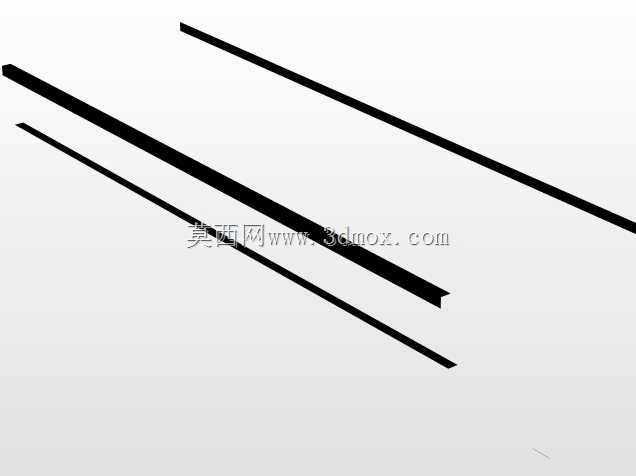

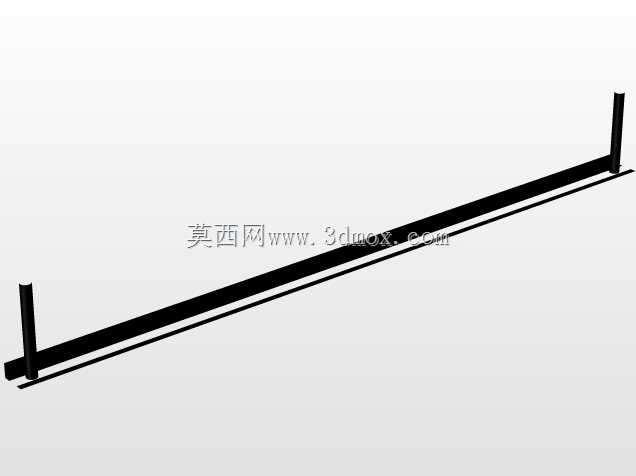

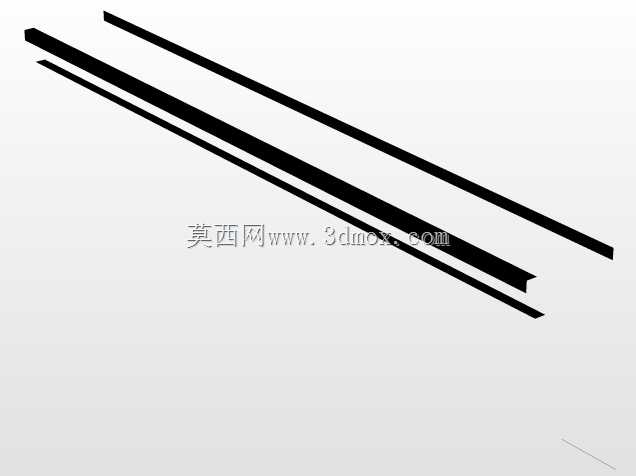

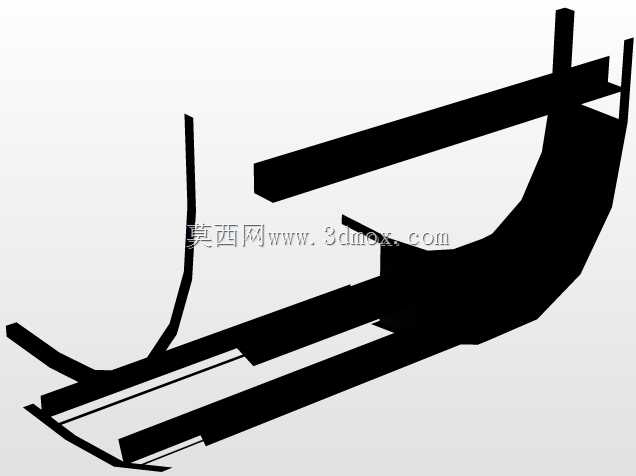

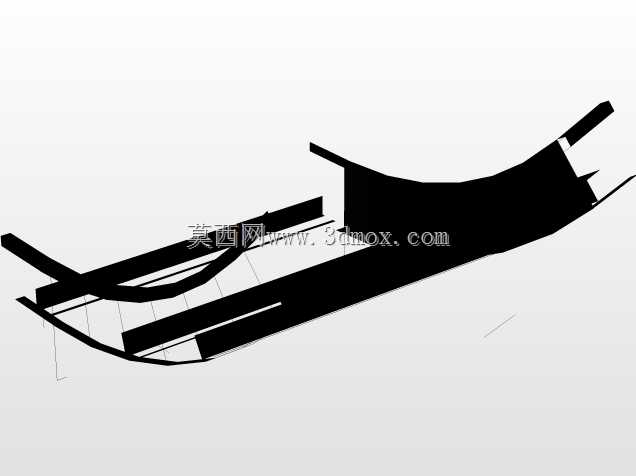

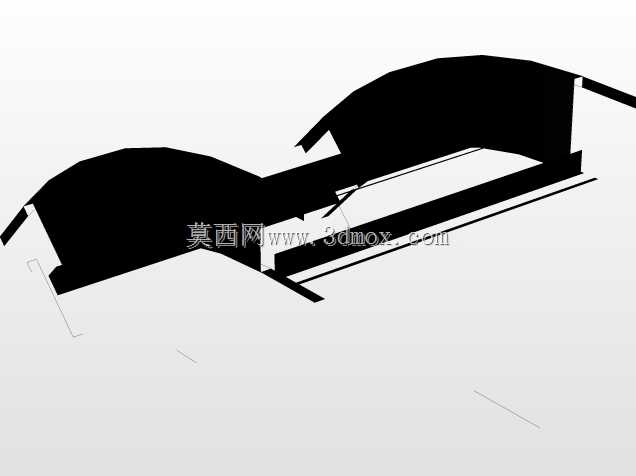

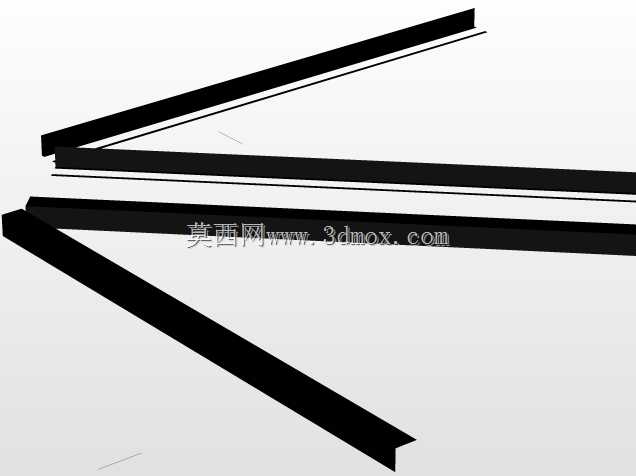

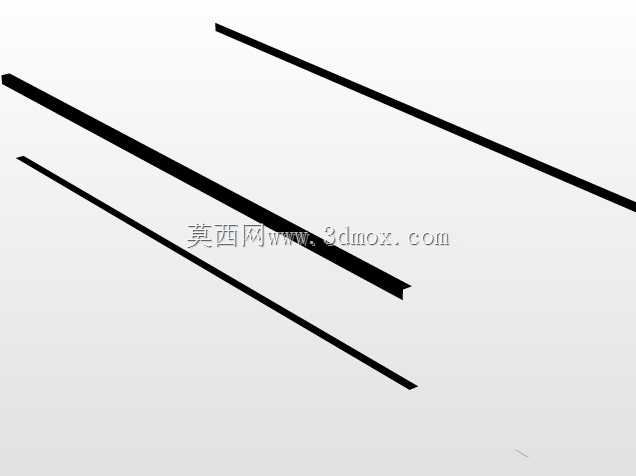

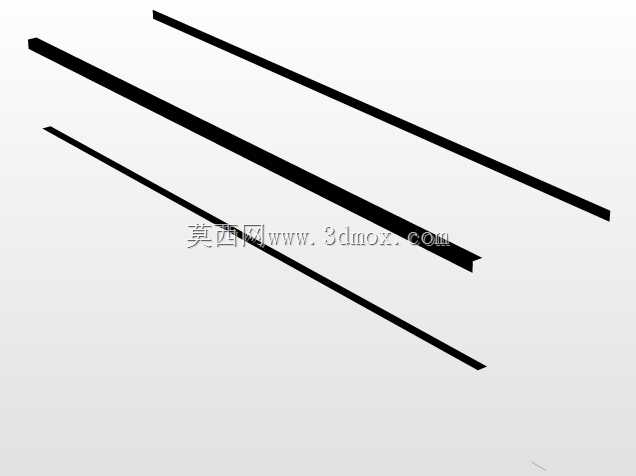

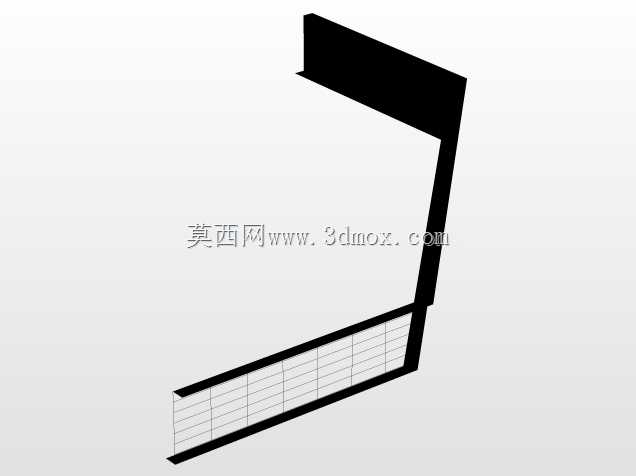

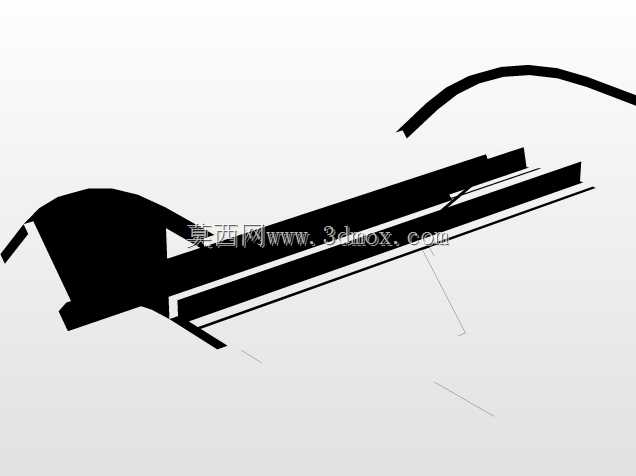

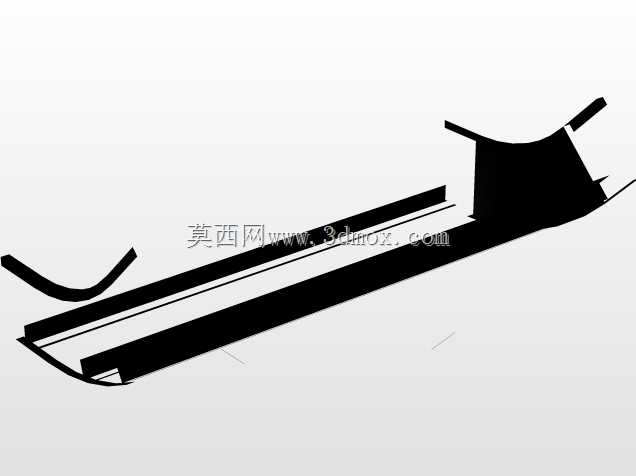

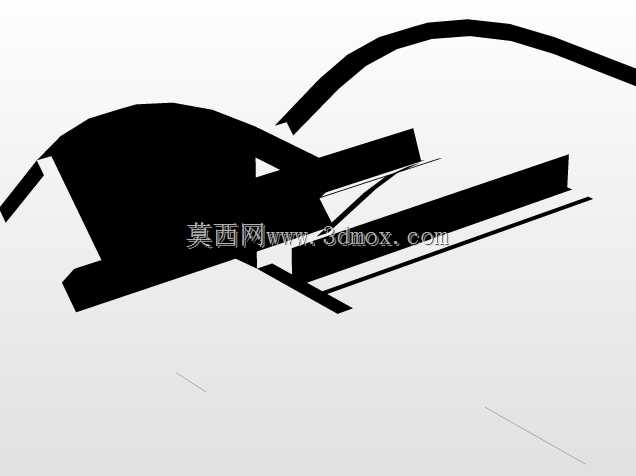

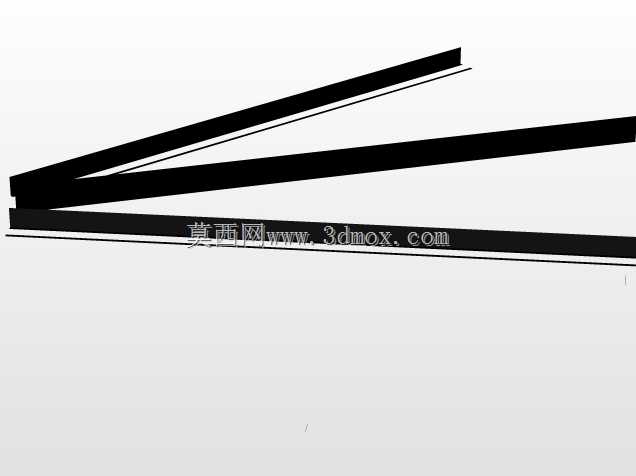

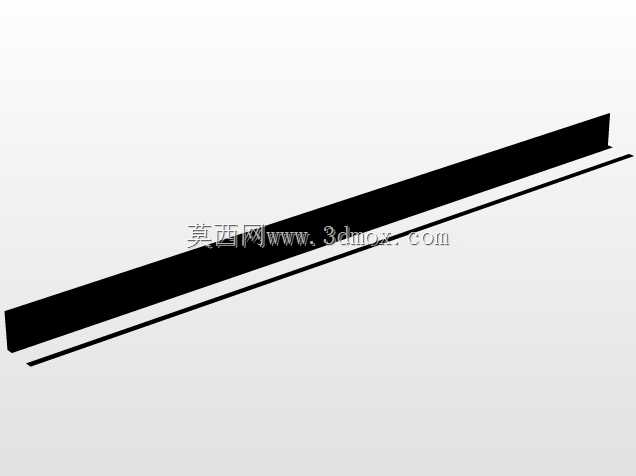

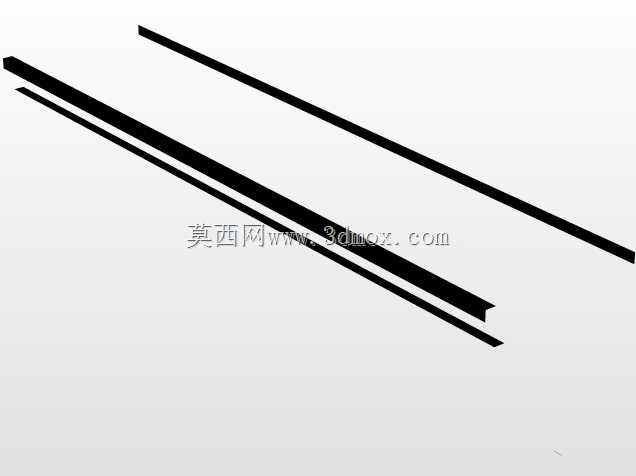

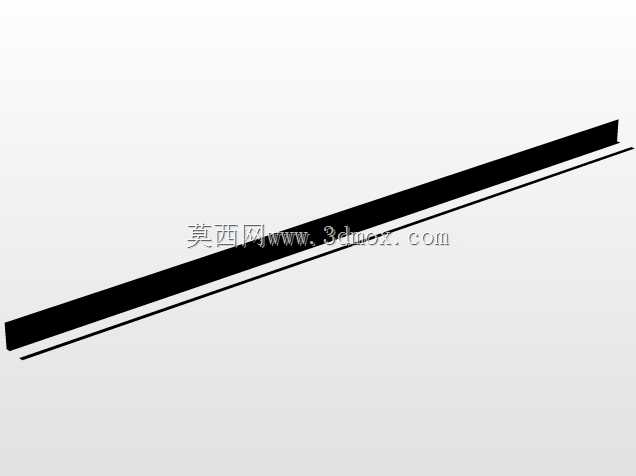

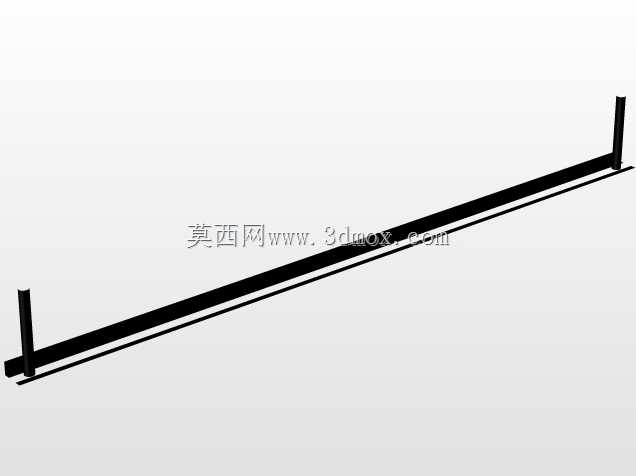

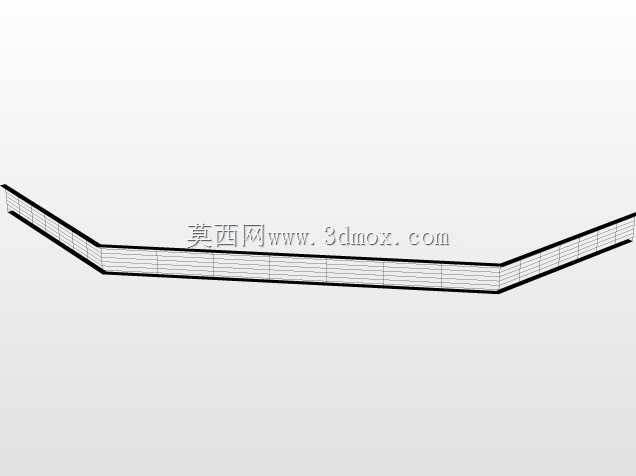

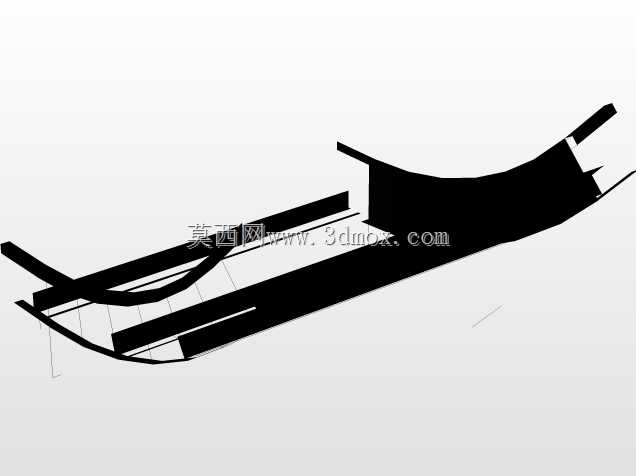

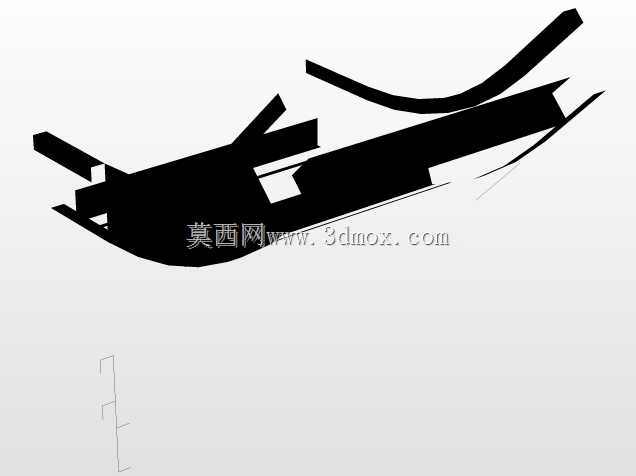

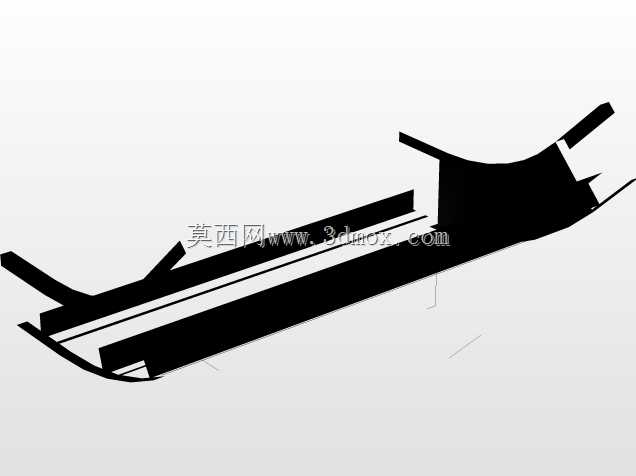

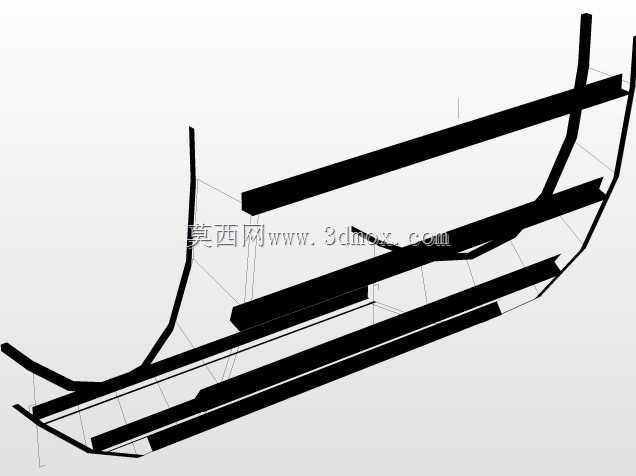

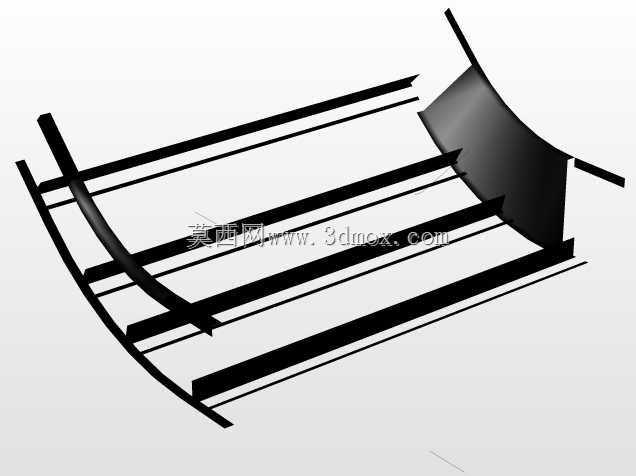

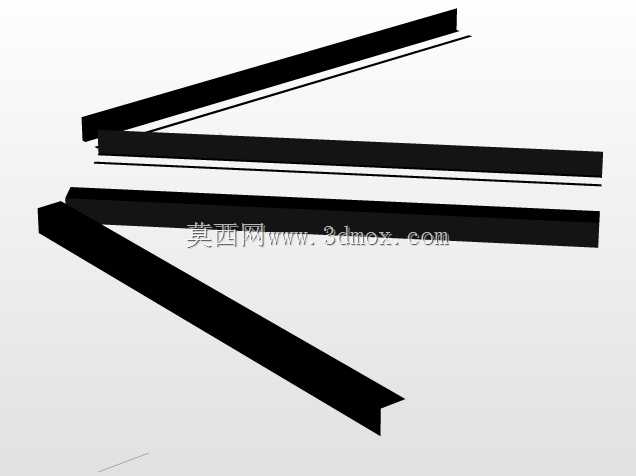

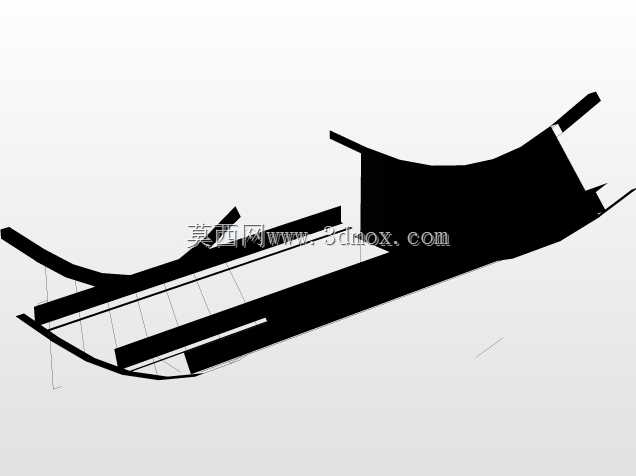

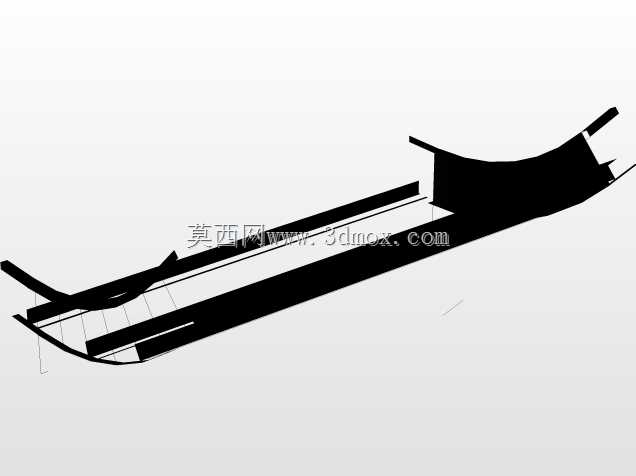

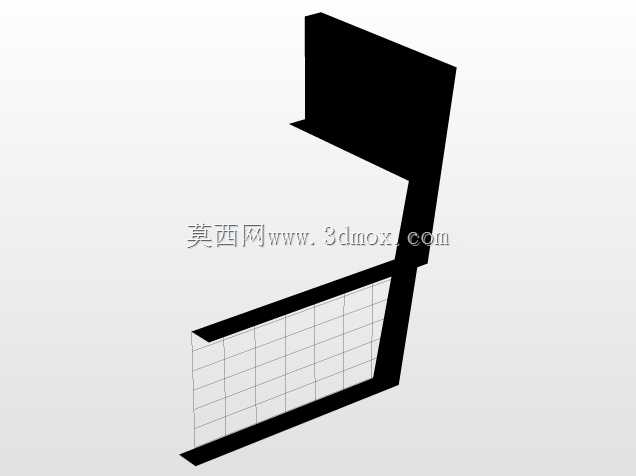

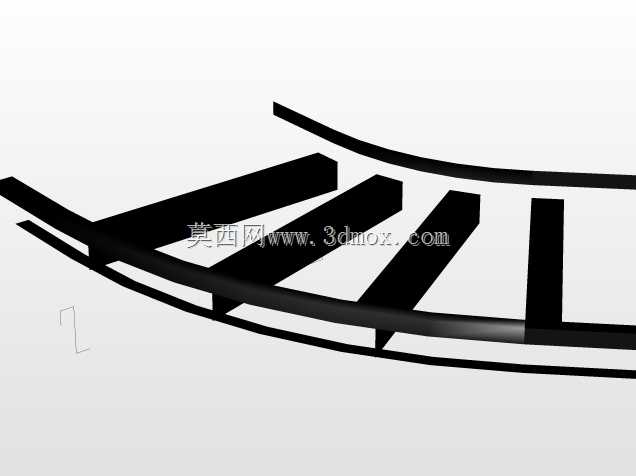

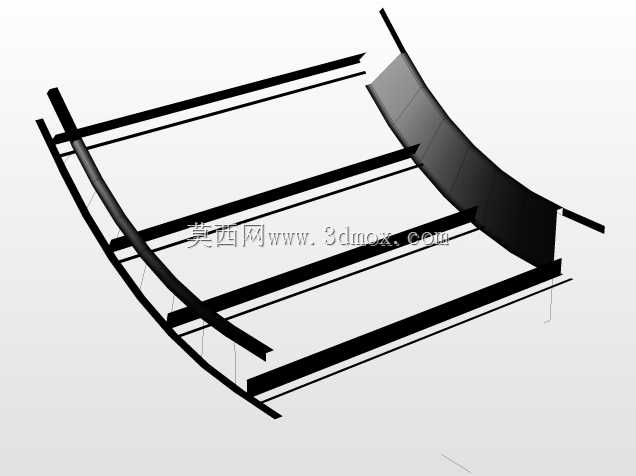

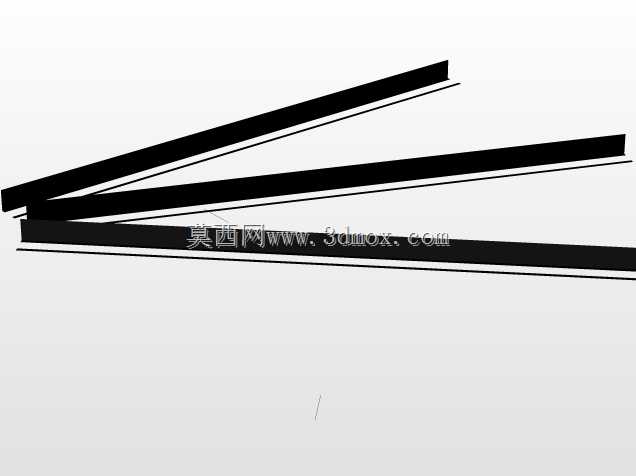

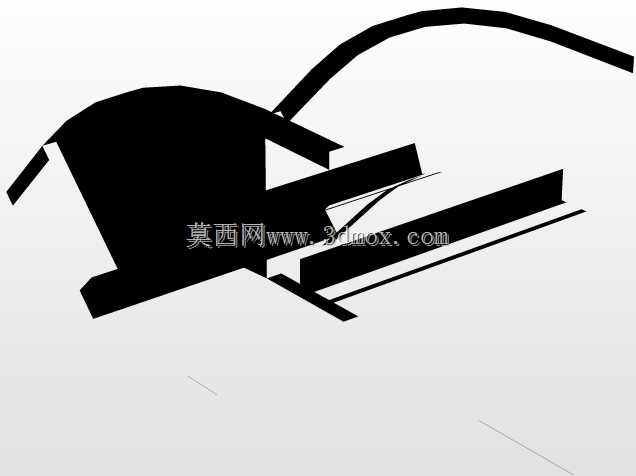

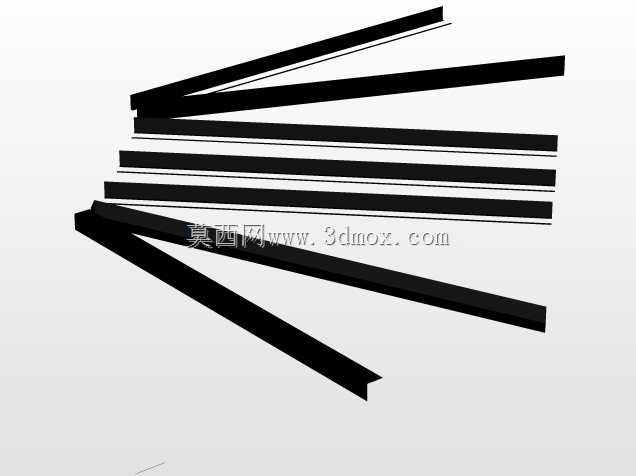

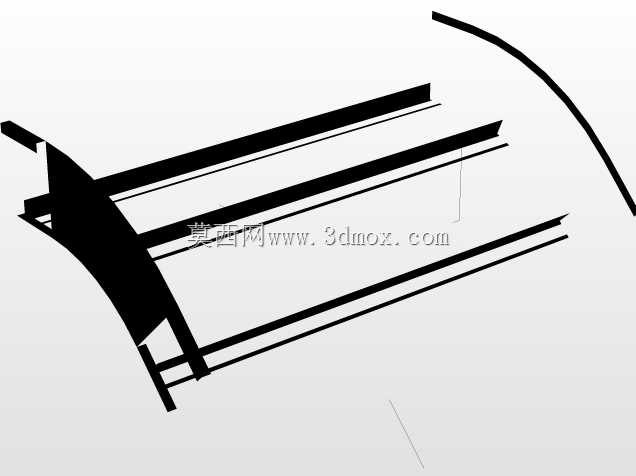

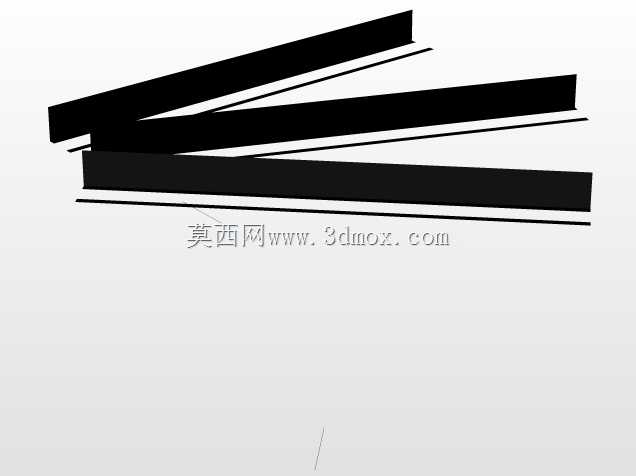

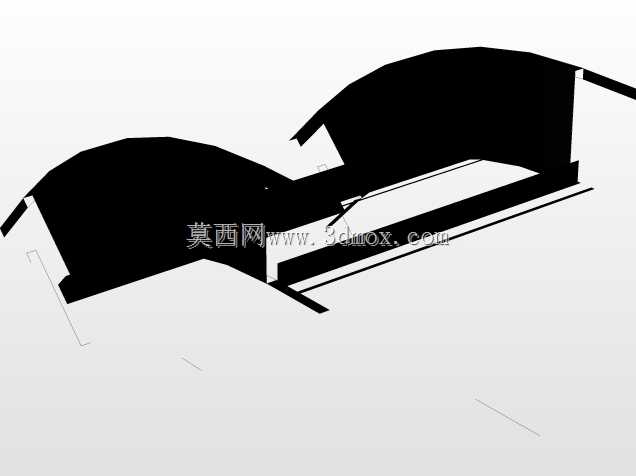

　　从结构设计思路来看，这款托盘采用了长条形槽式主体结构，主体截面采用带折边的冷弯成型设计，两侧的折边一方面提升了整体的截面惯性矩，让整根托盘在跨度较大的布设场景下不会出现明显的下挠变形，另一方面折边形成的挡边可以有效约束线缆的横向位移，避免线缆从托盘侧边滑落。托盘的端部做了快接式的接口设计，不需要额外的螺栓紧固件，相邻两段托盘可以直接通过端部的卡扣结构拼接，拼接处的间隙控制在2mm以内，不会出现线缆卡入接缝的问题，同时拼接后整体的直线度偏差每米不超过1mm，保证长距离布设时的整体平顺性。

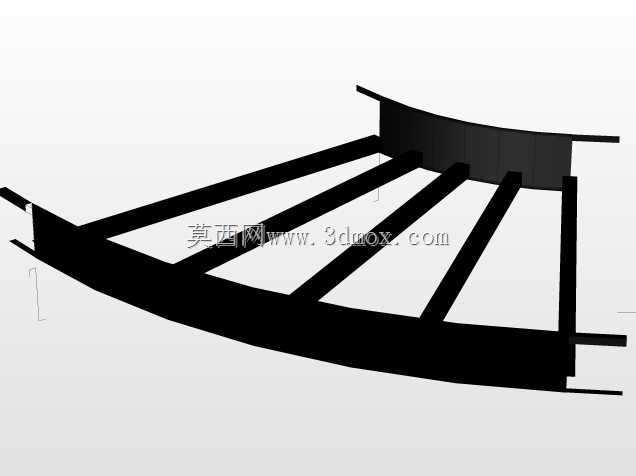

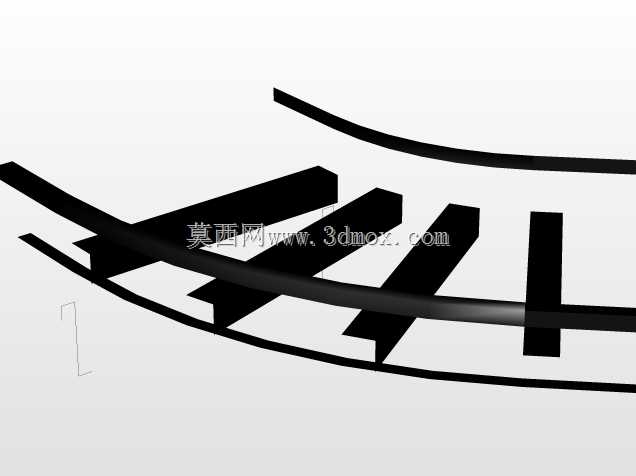

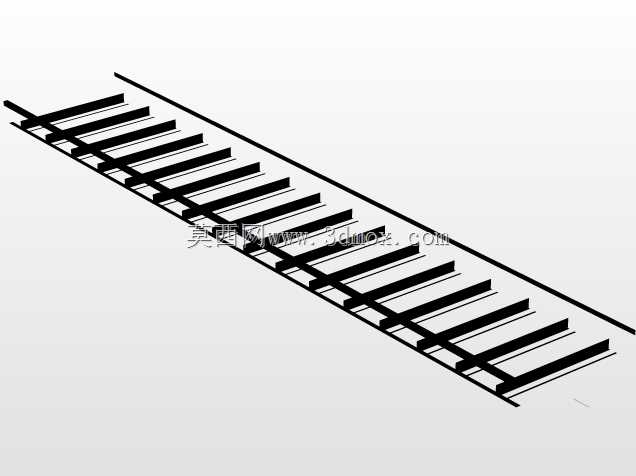

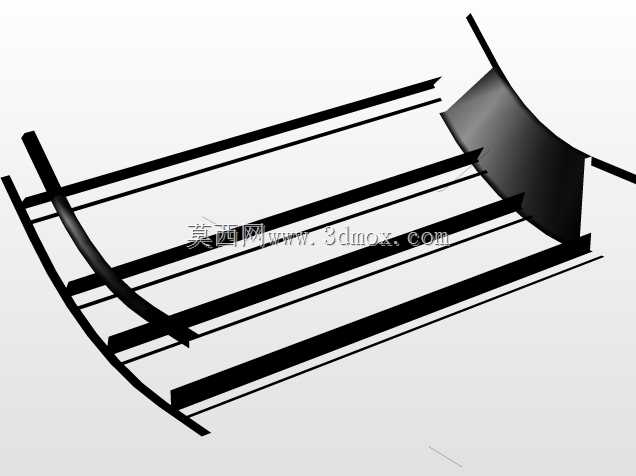

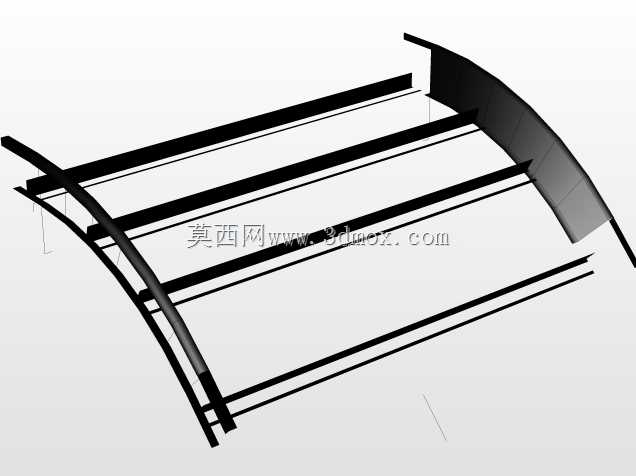

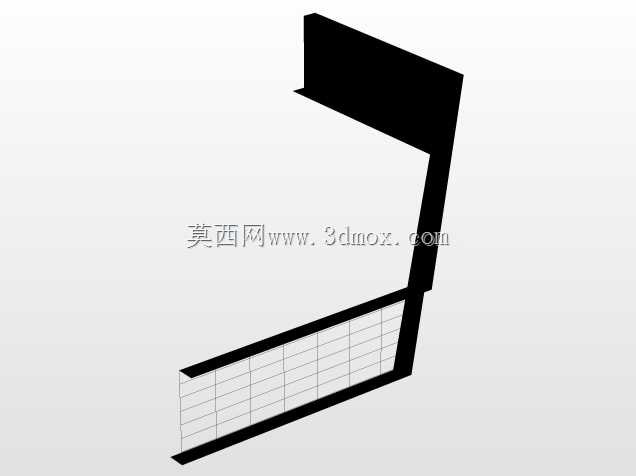

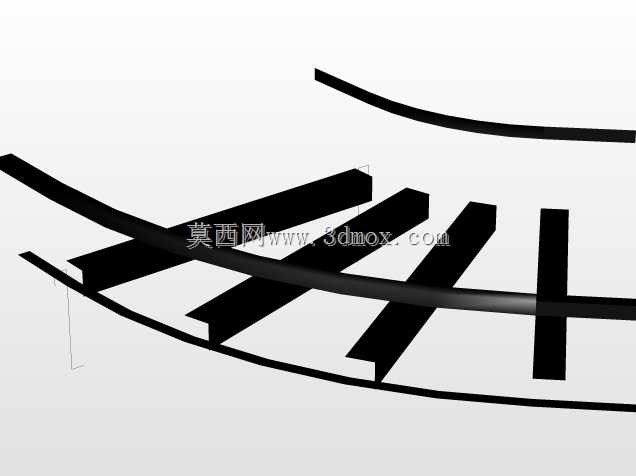

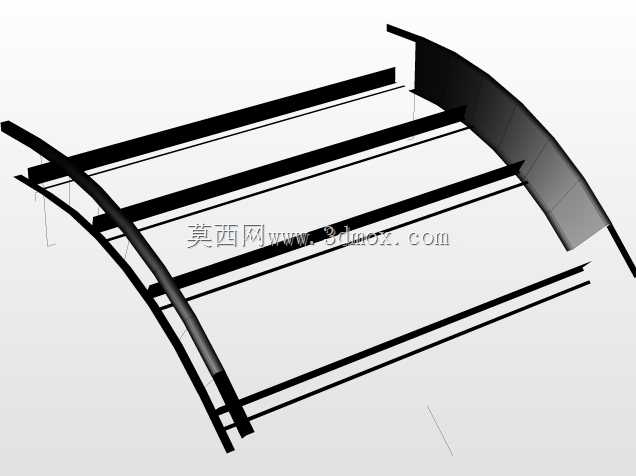

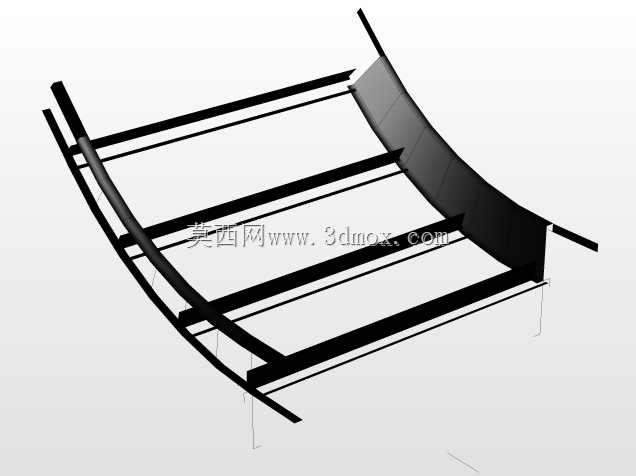

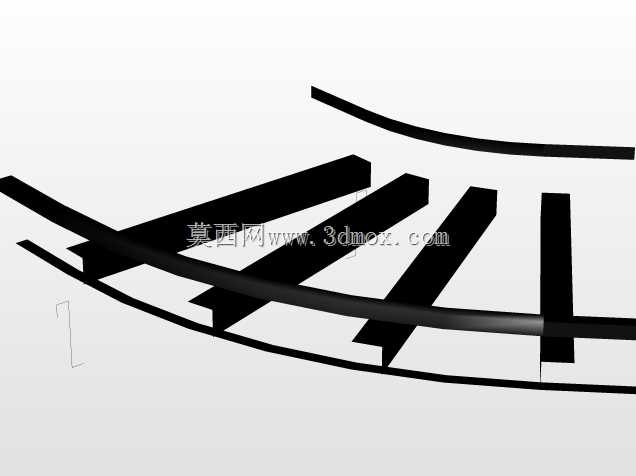

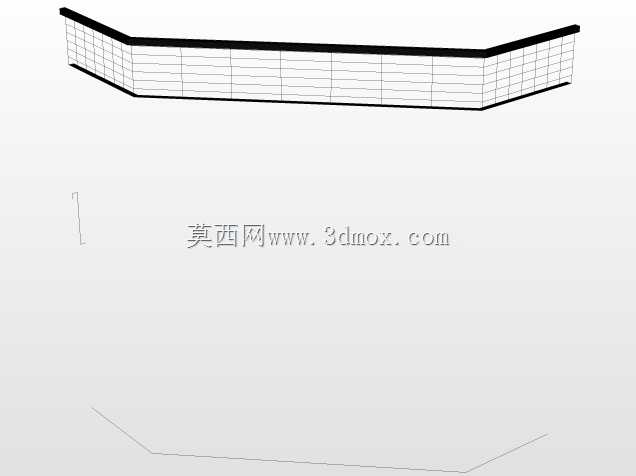

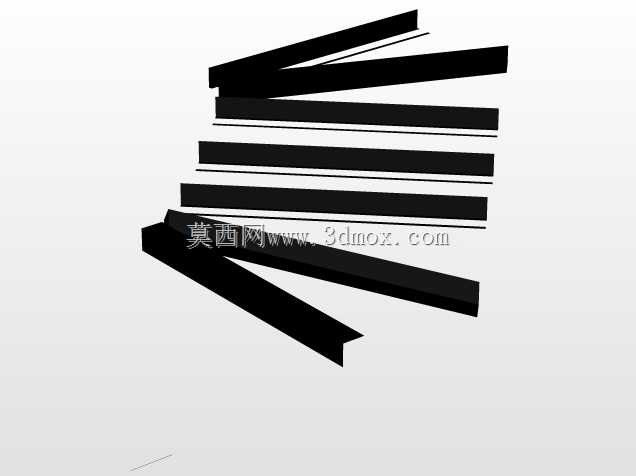

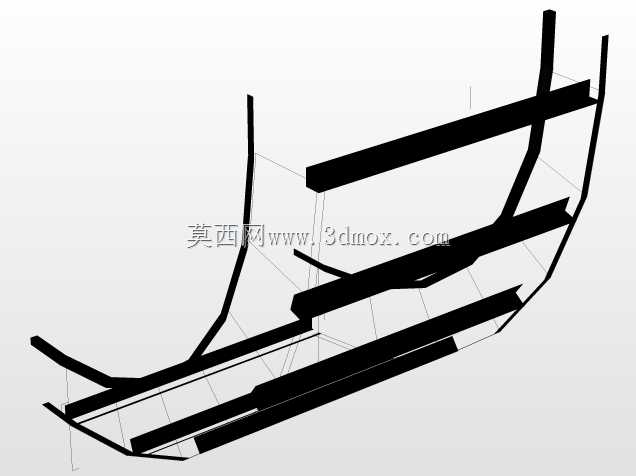

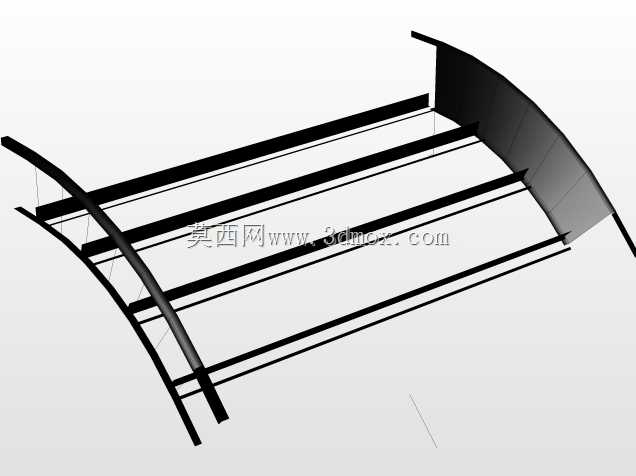

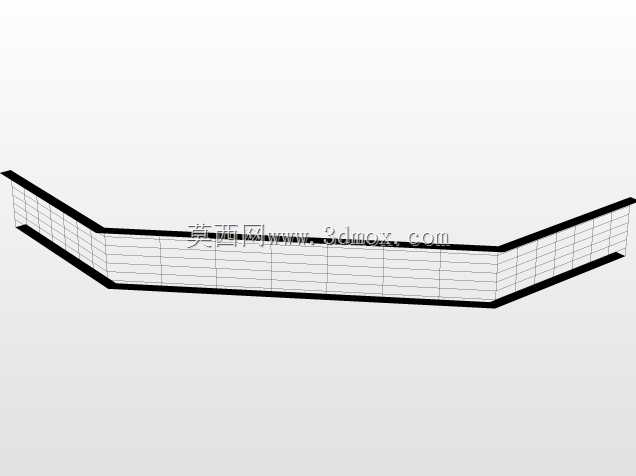

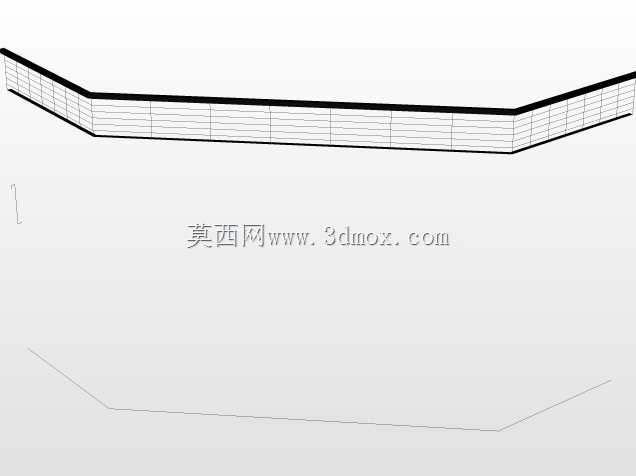

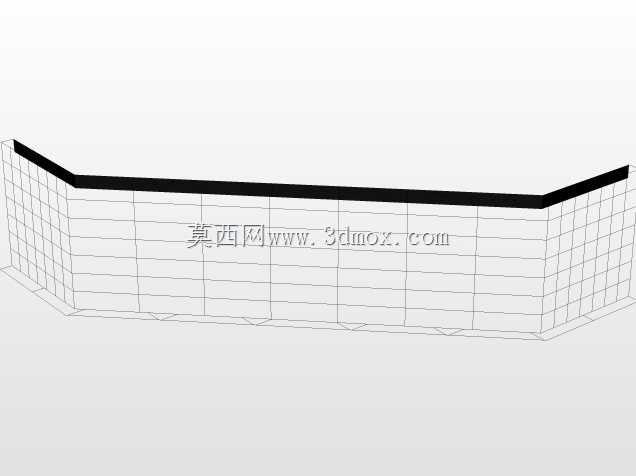

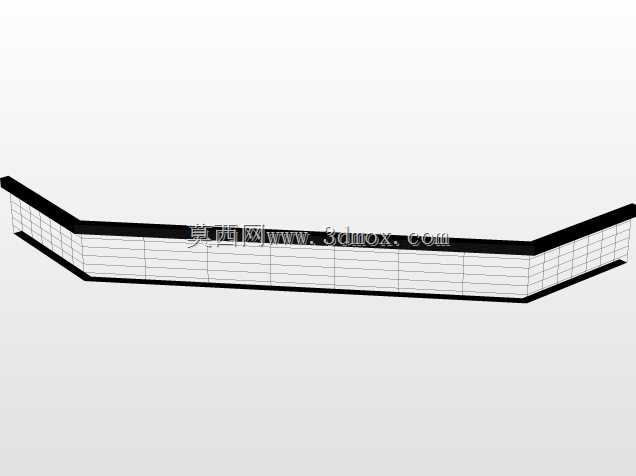

　　在实际使用过程中，这款托盘可以承载多根不同线径的动力电缆、控制电缆以及信号线缆，槽内的有效宽度经过优化，既可以满足常规325+116这类动力电缆的并排敷设，也预留了小规格信号线缆的布设空间，不同类型的线缆可以在槽内自然分隔，避免动力线缆对信号线缆产生电磁干扰。托盘的底部做了均匀分布的镂空格栅设计，一方面可以减轻整体自重，单根2米长度的托盘自重控制在3kg以内，单人就可以轻松搬运转移，另一方面镂空结构可以让线缆在通电过程中产生的热量快速散出，避免槽内积热导致线缆温度过高加速绝缘老化，同时遇到户外雨天作业时，落入槽内的雨水可以直接从格栅缝隙排出，不会在槽内积水浸泡线缆。

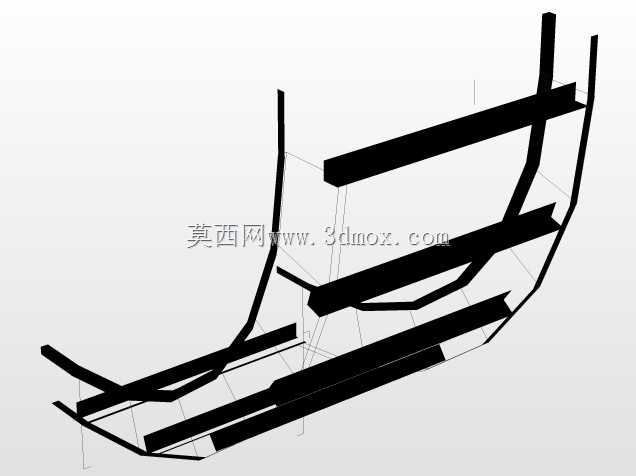

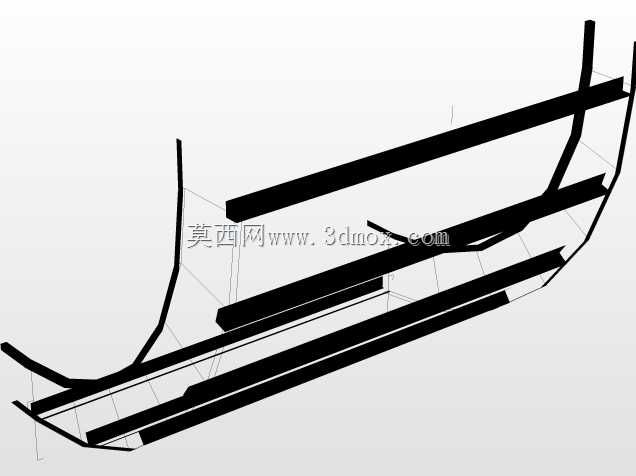

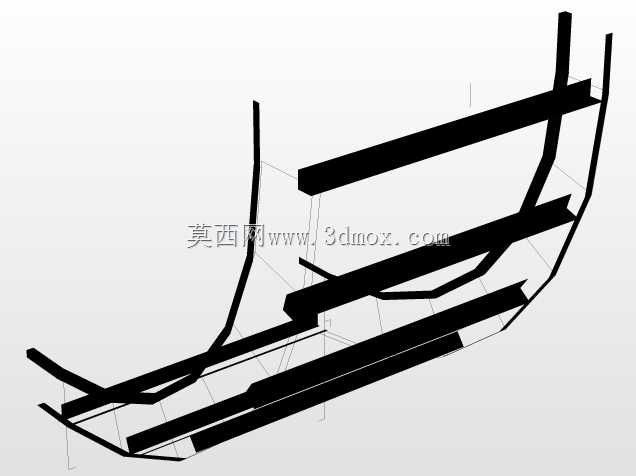

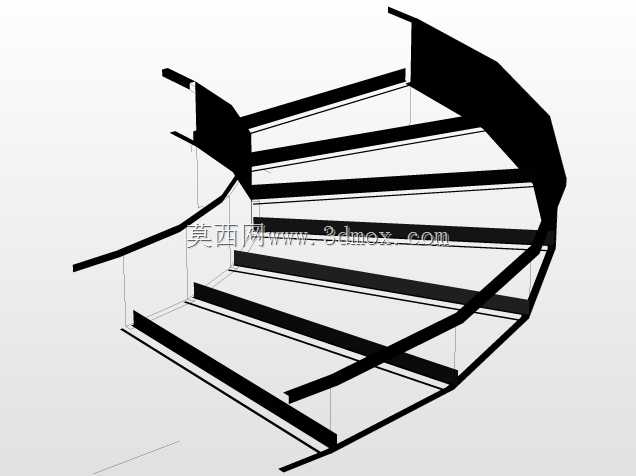

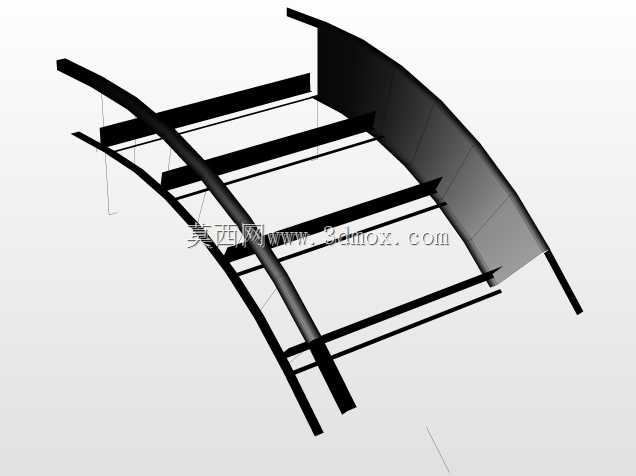

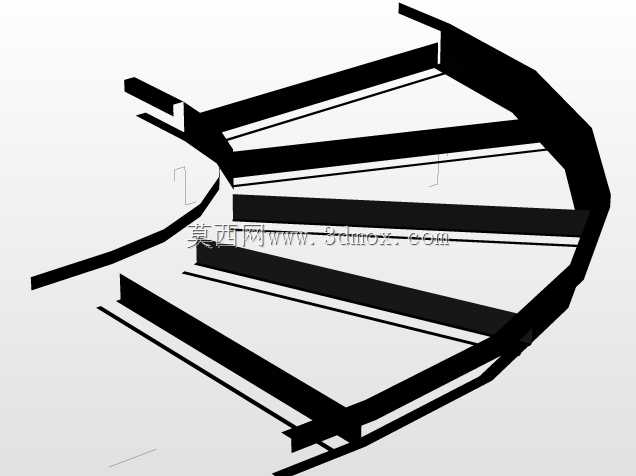

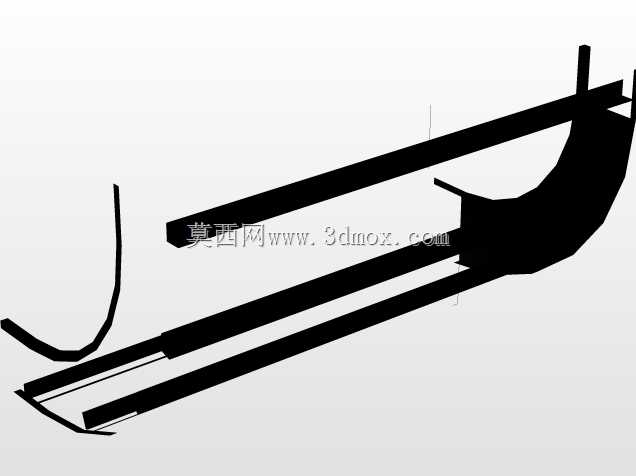

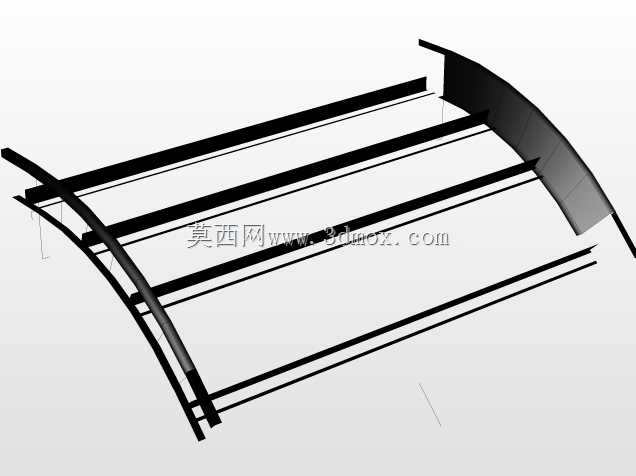

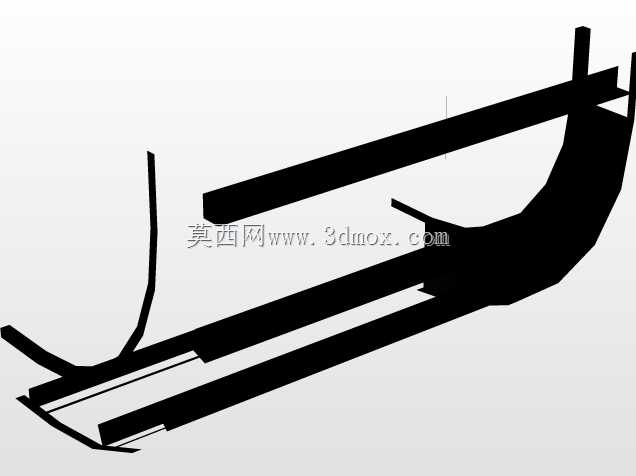

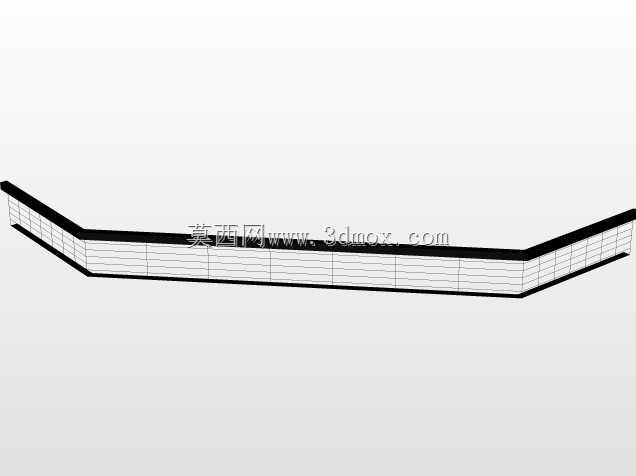

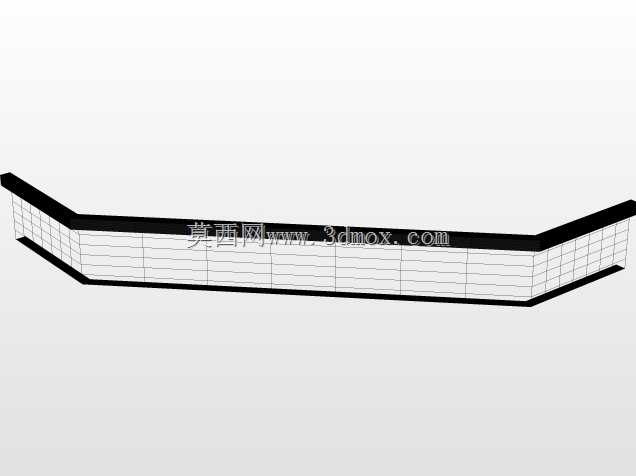

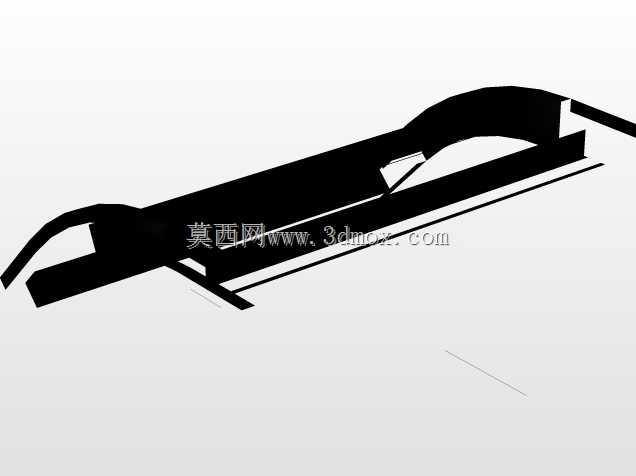

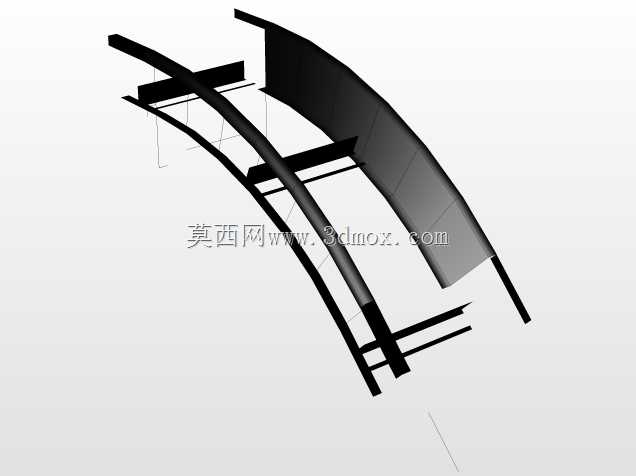

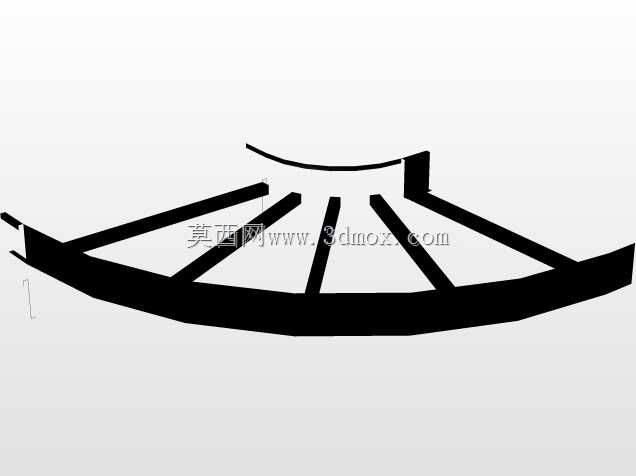

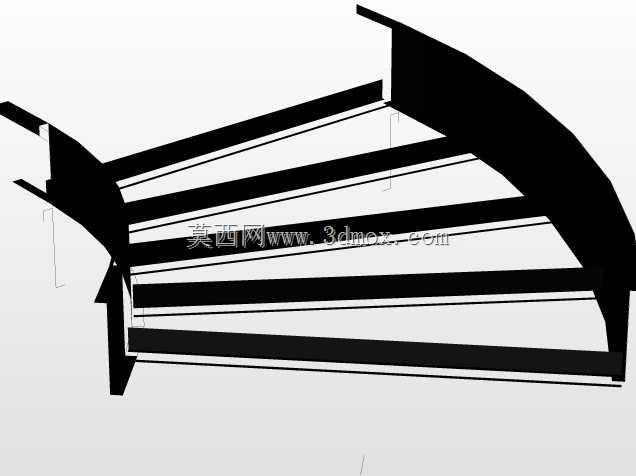

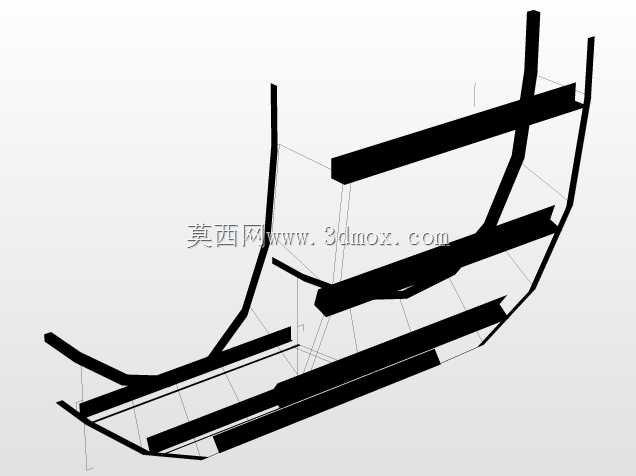

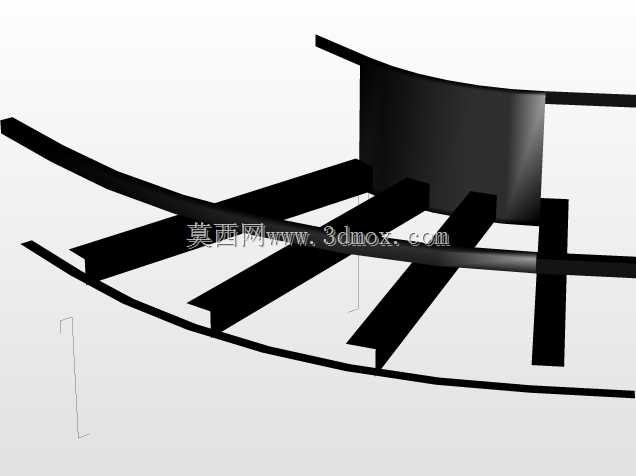

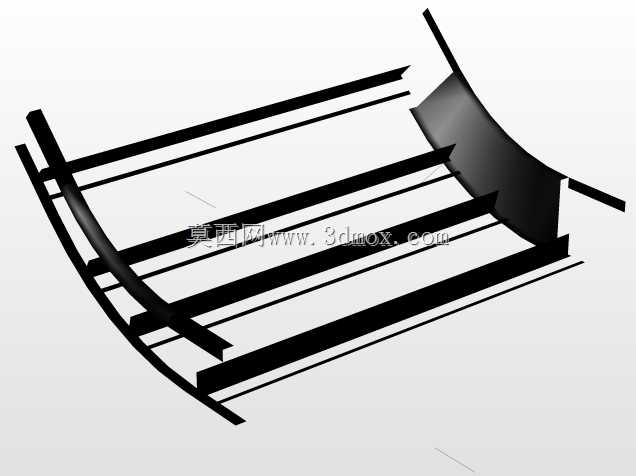

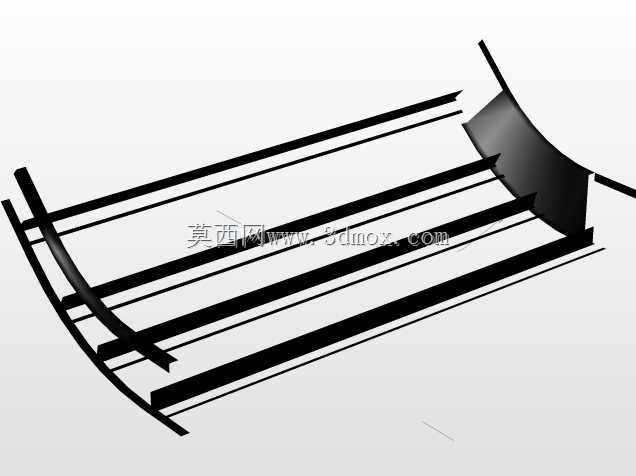

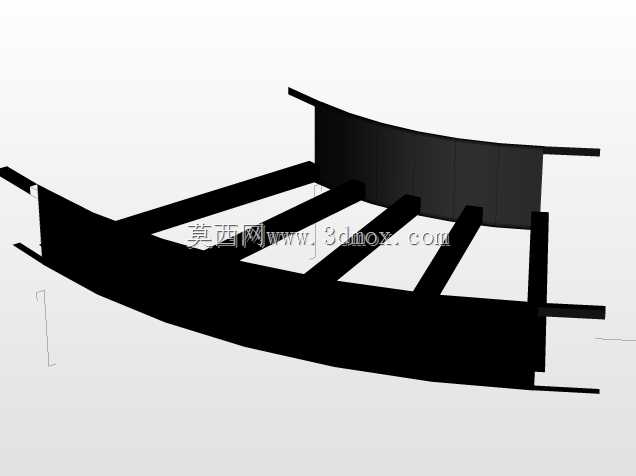

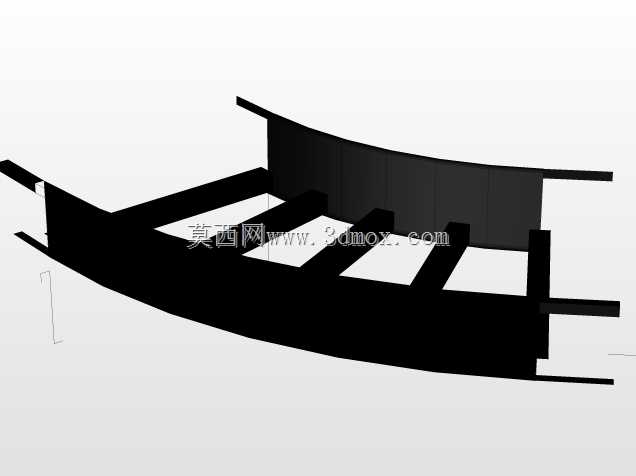

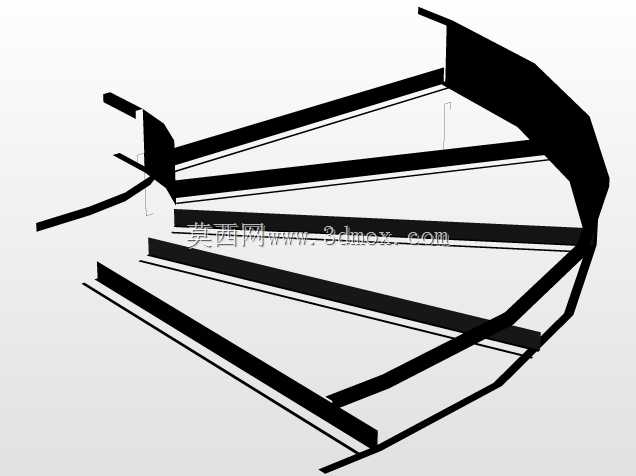

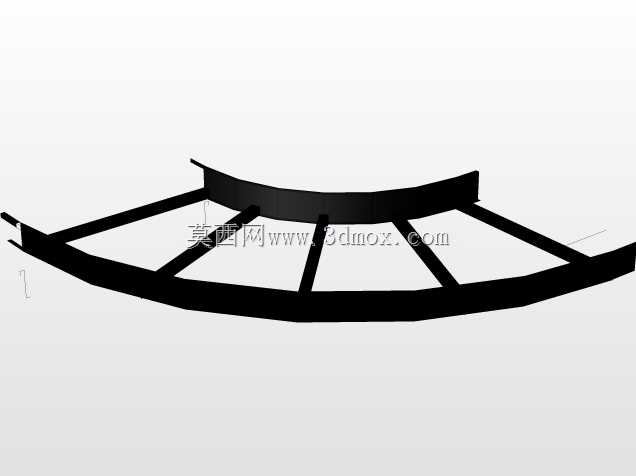

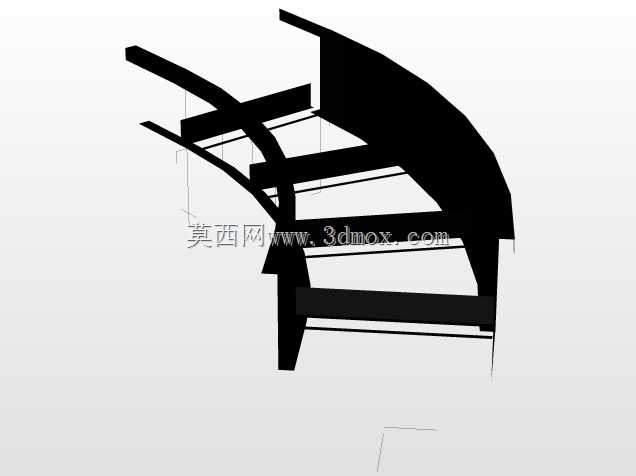

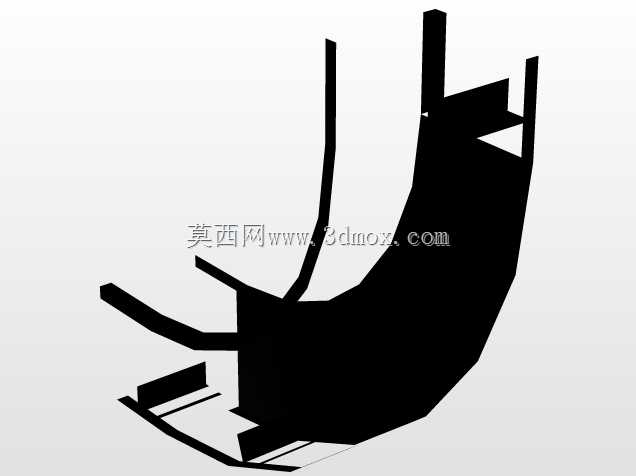

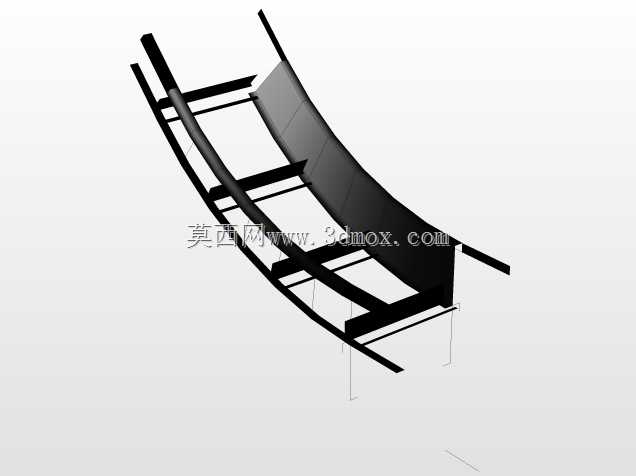

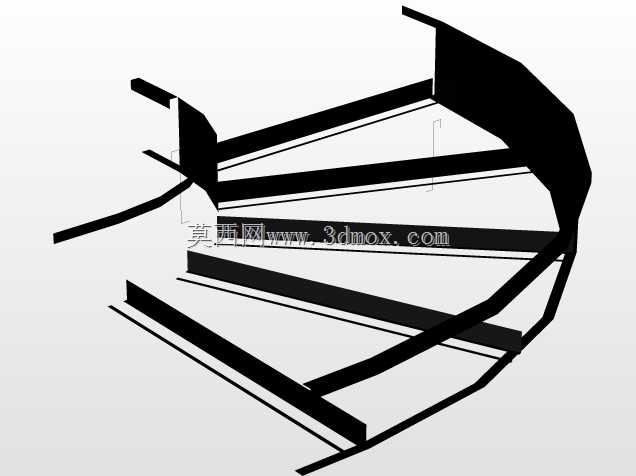

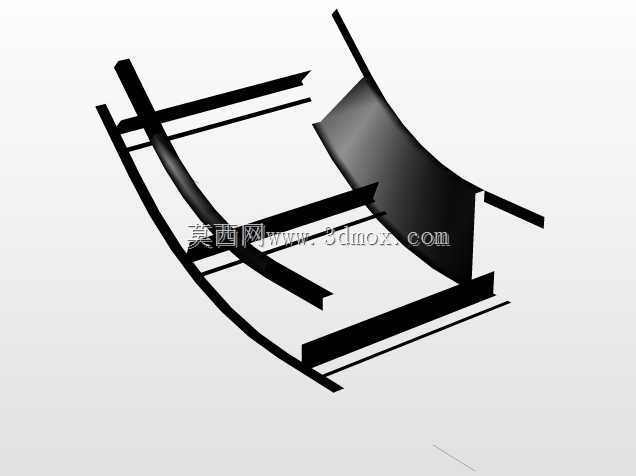

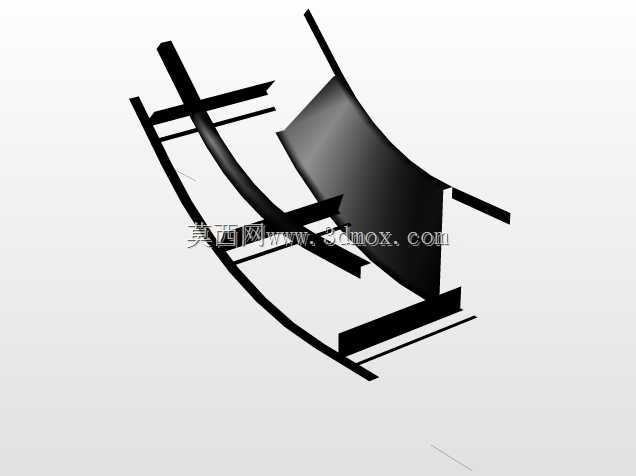

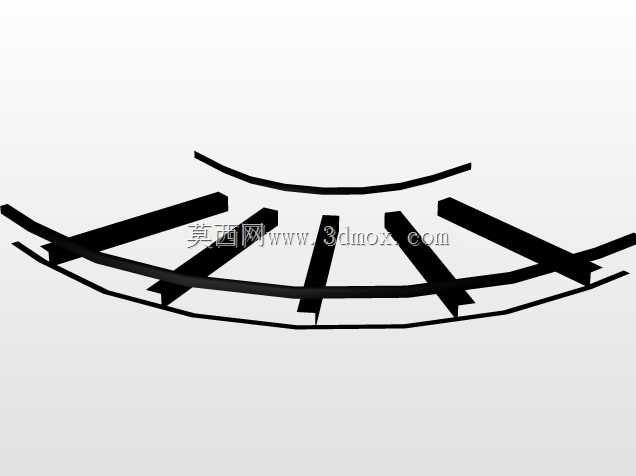

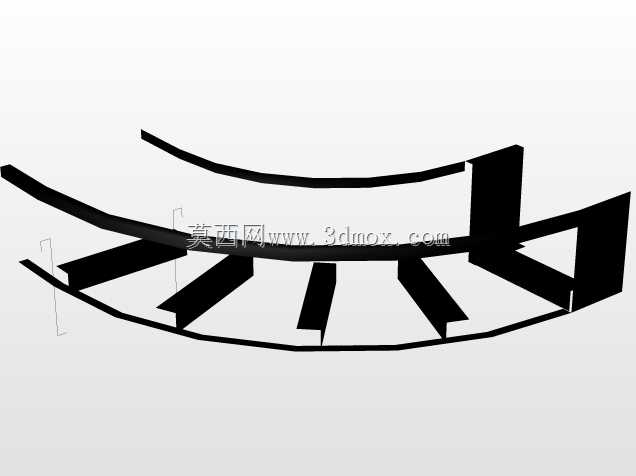

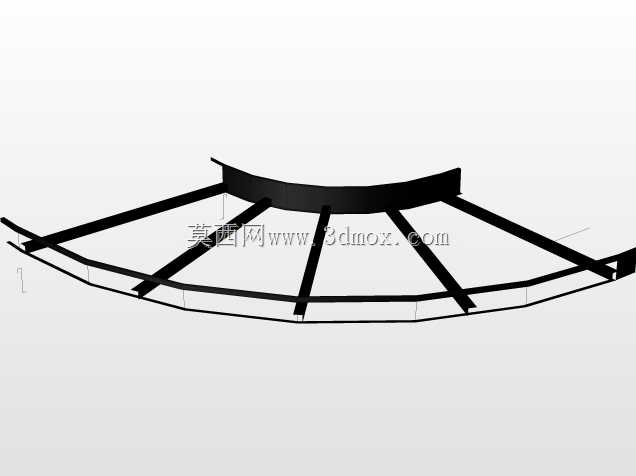

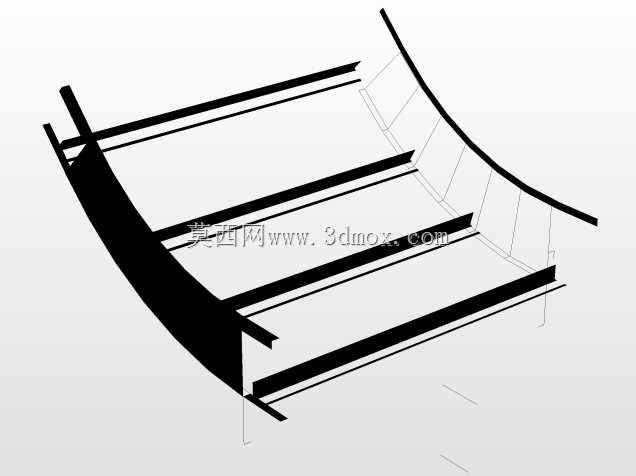

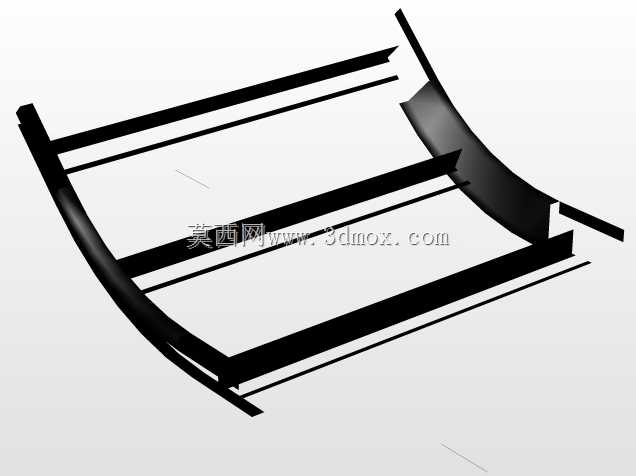

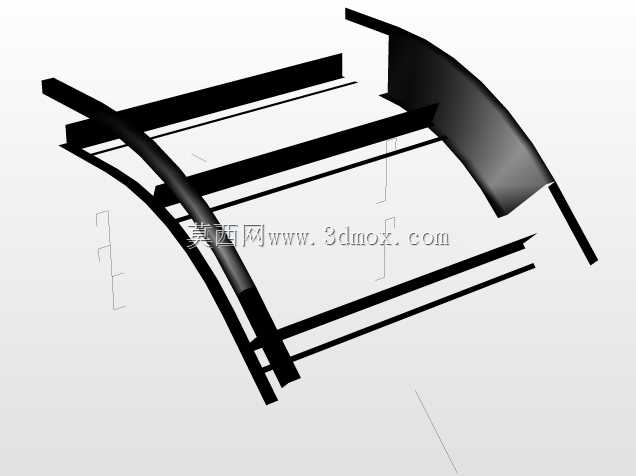

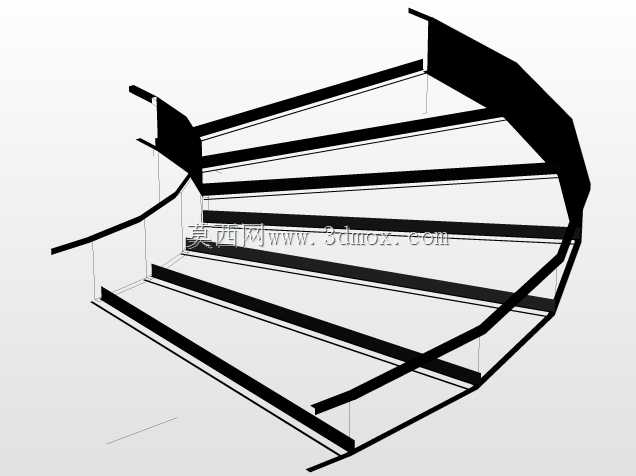

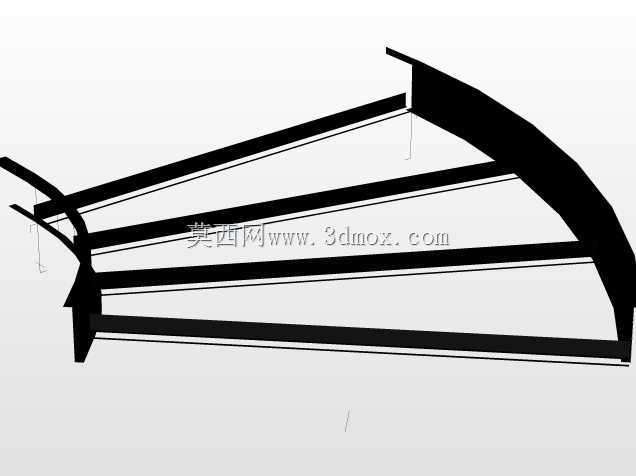

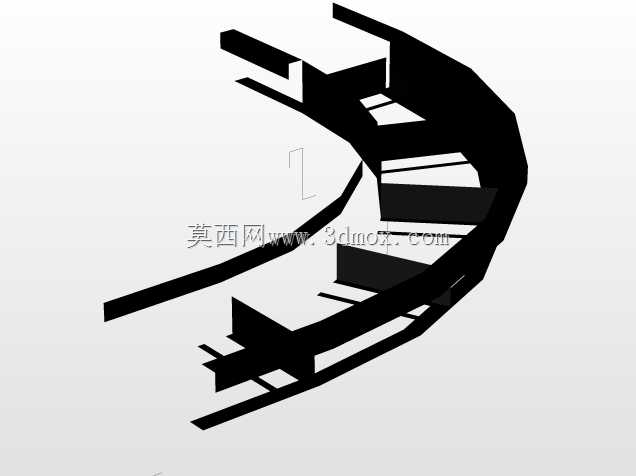

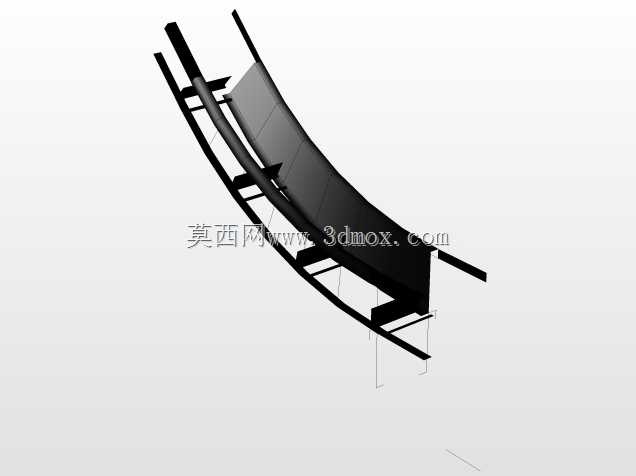

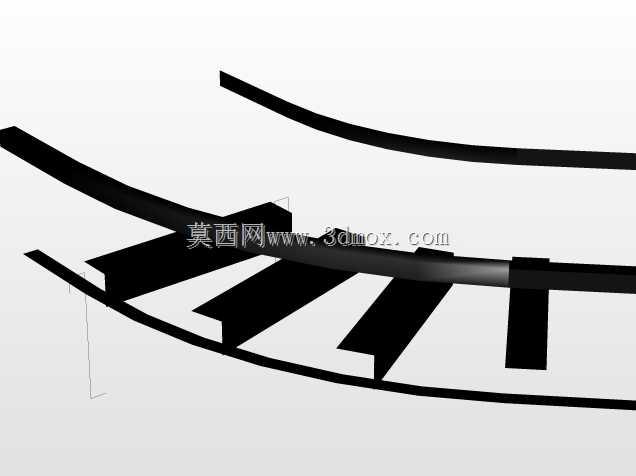

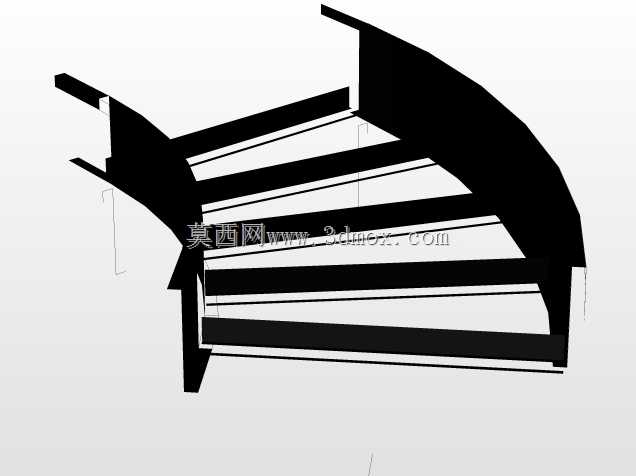

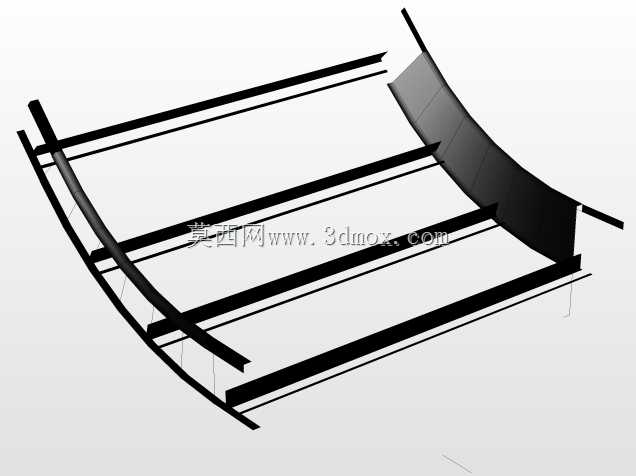

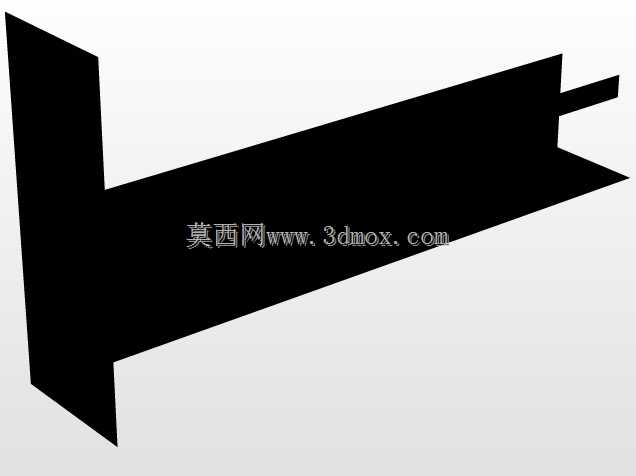

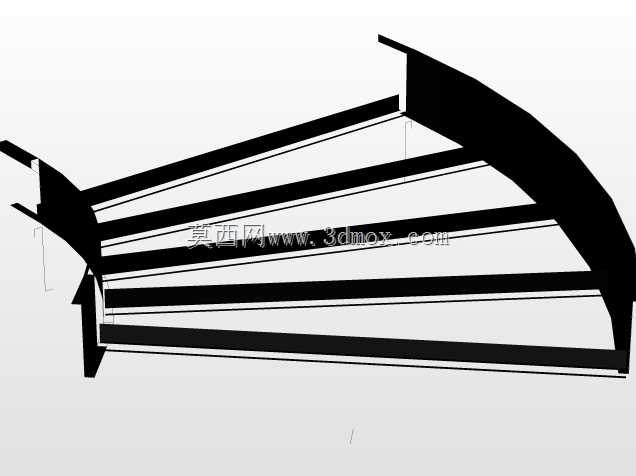

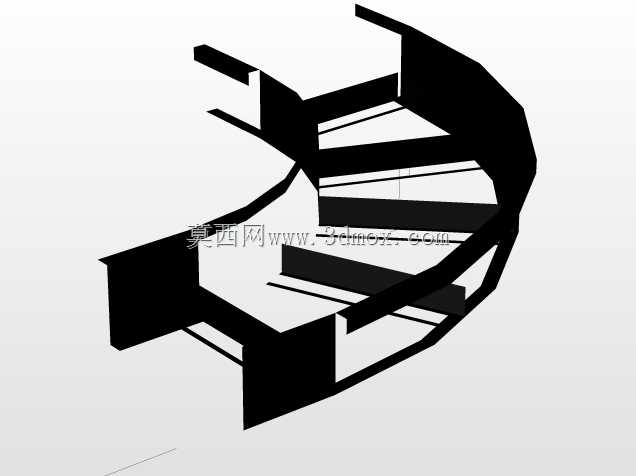

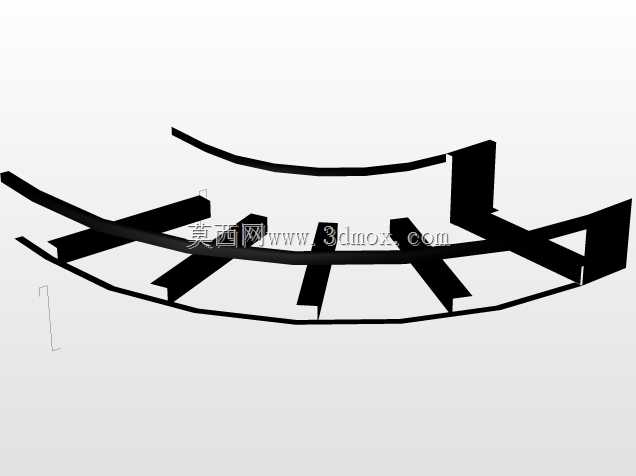

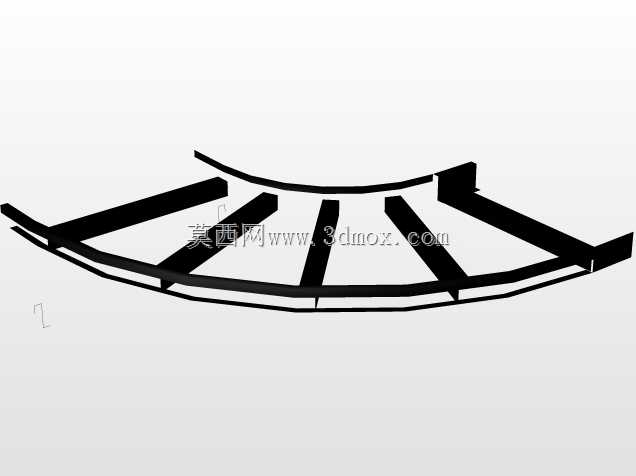

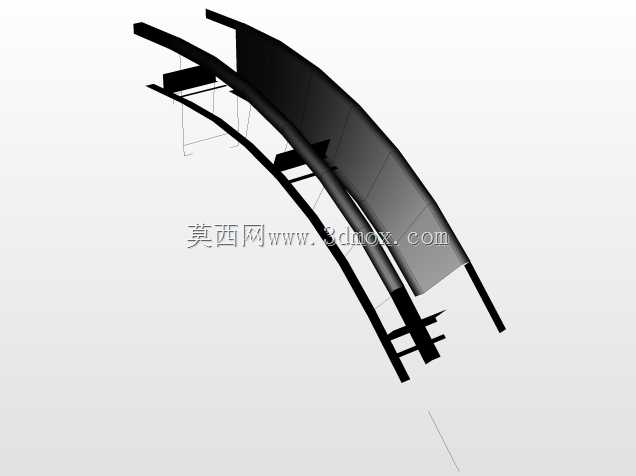

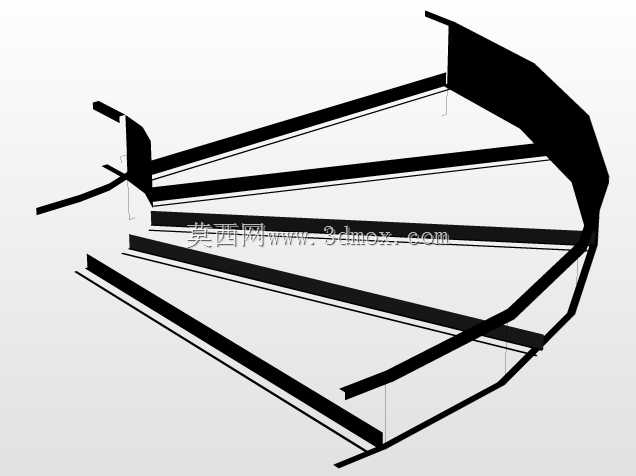

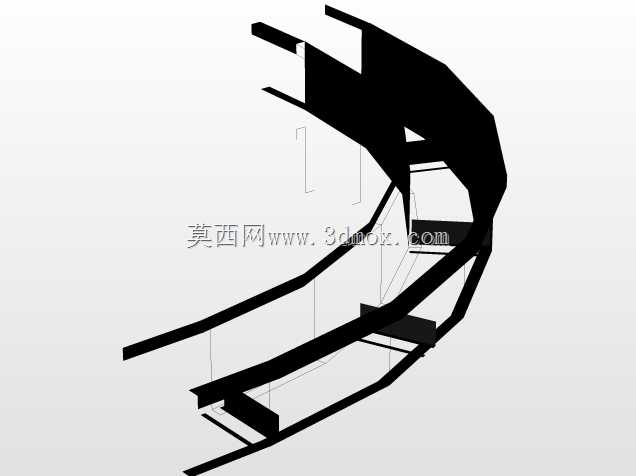

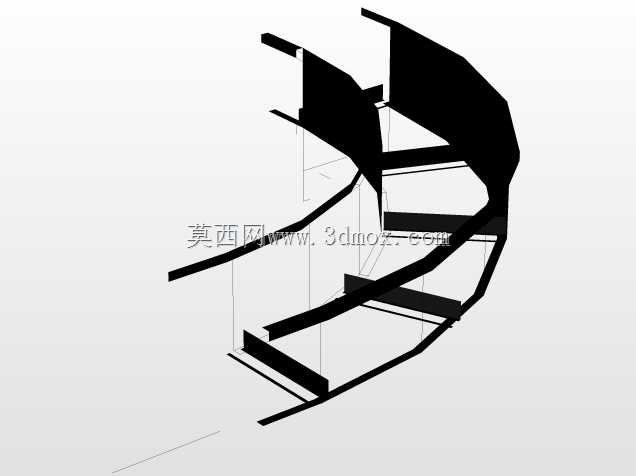

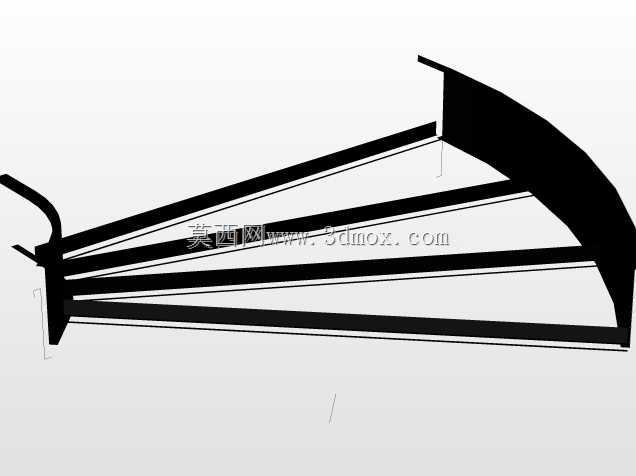

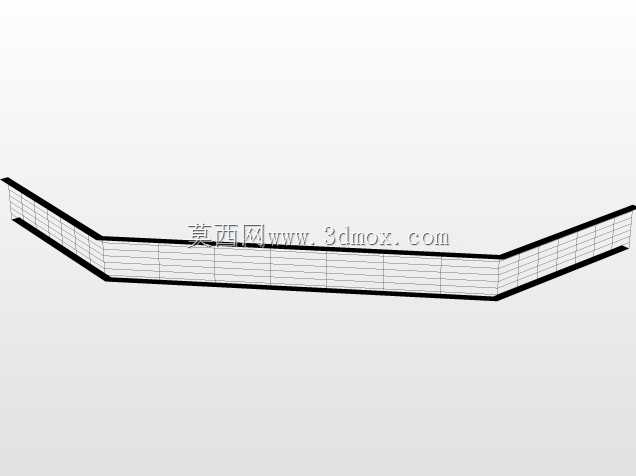

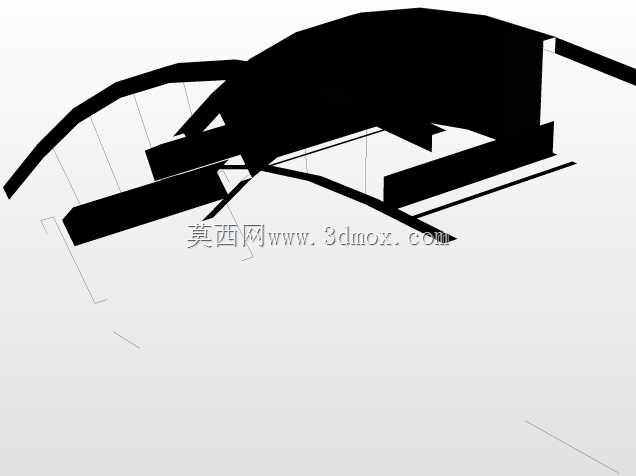

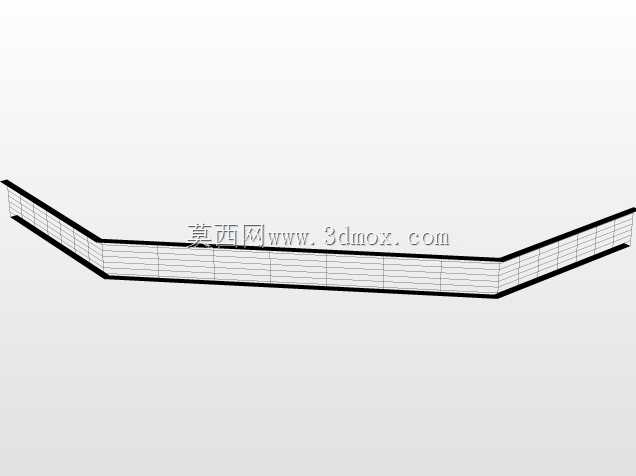

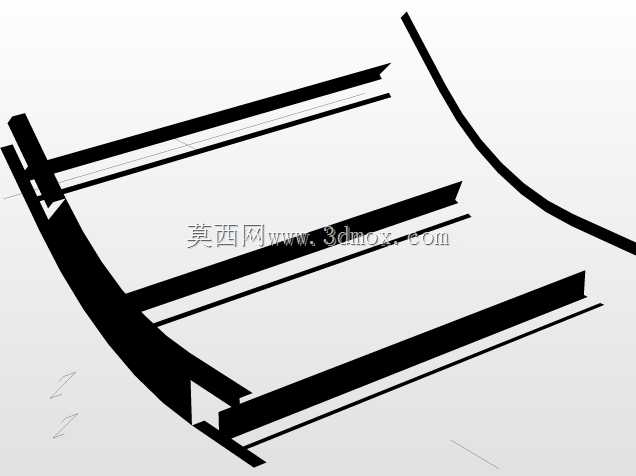

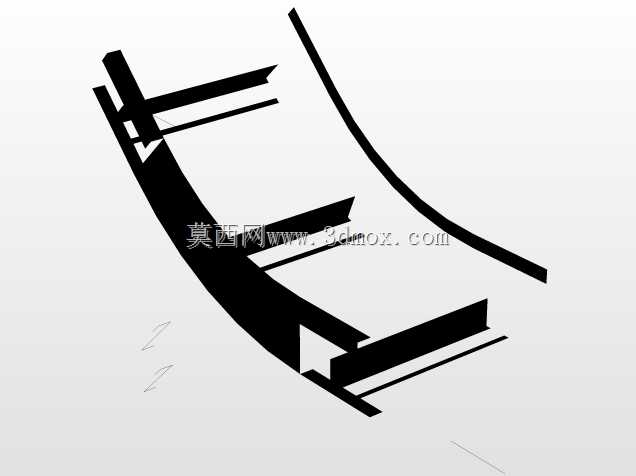

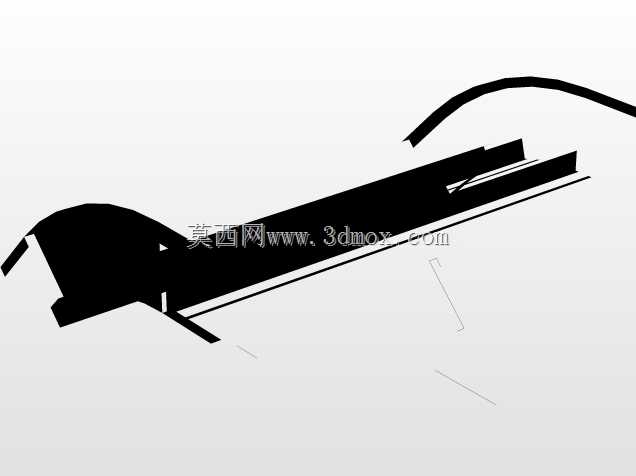

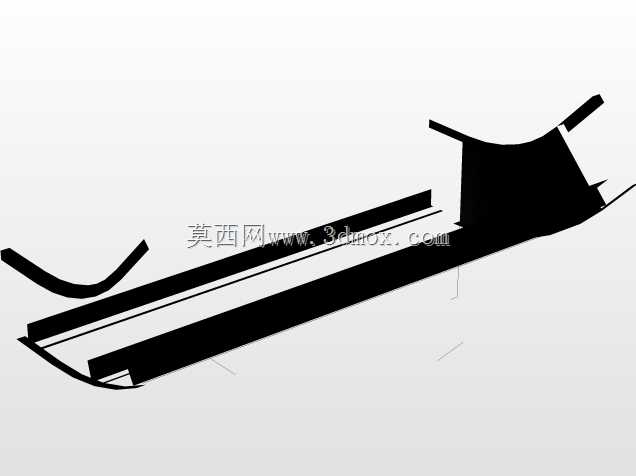

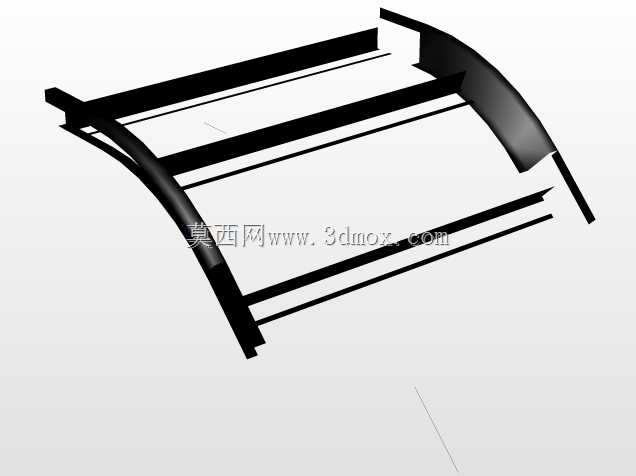

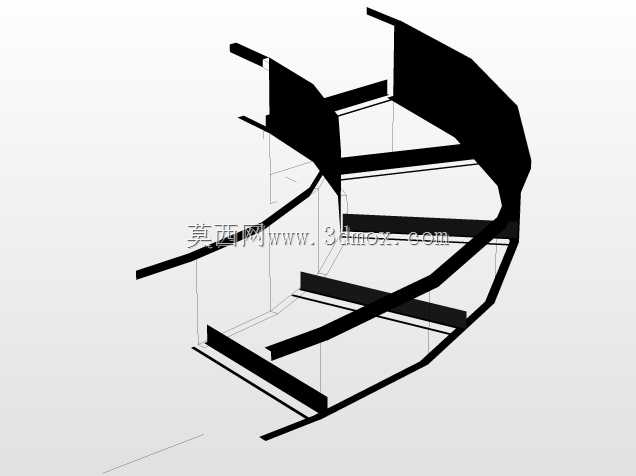

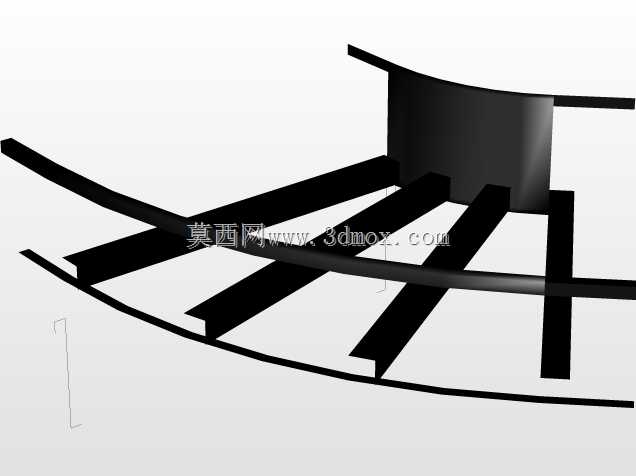

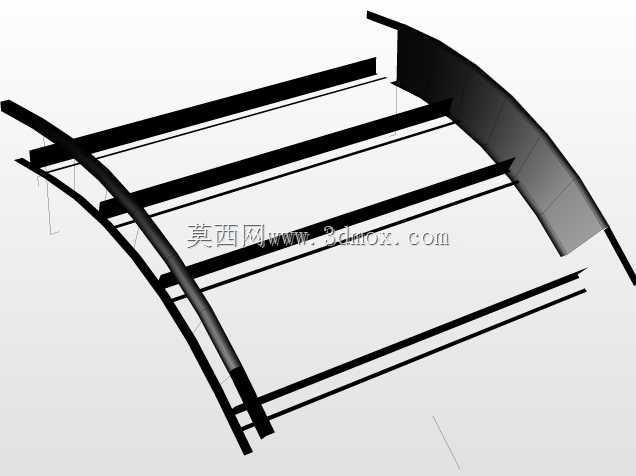

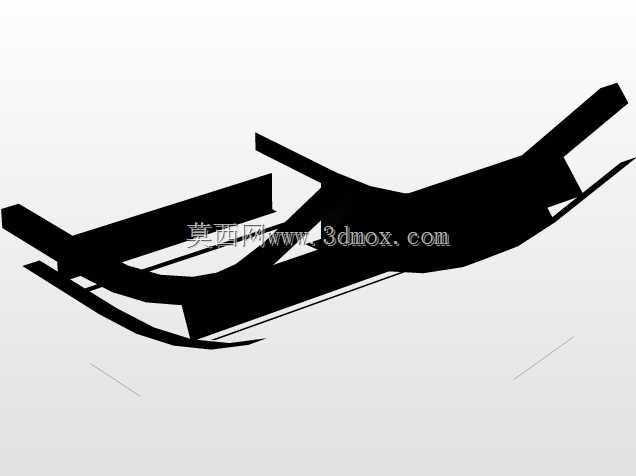

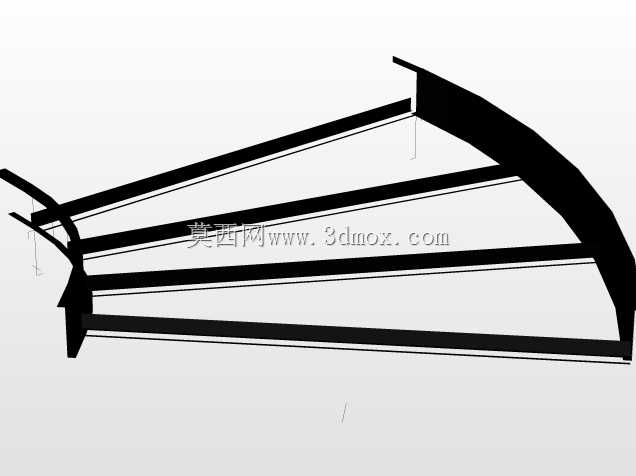

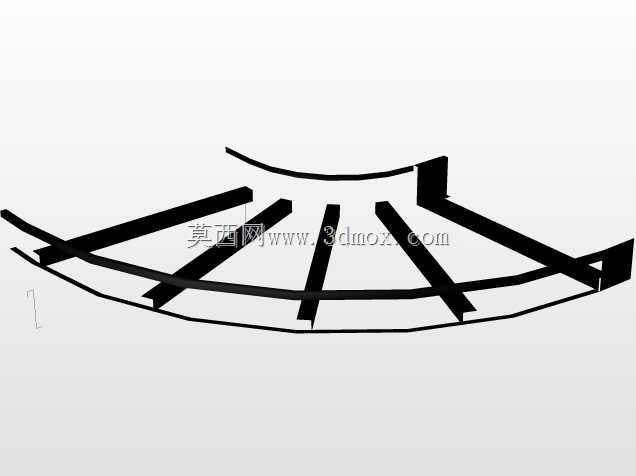

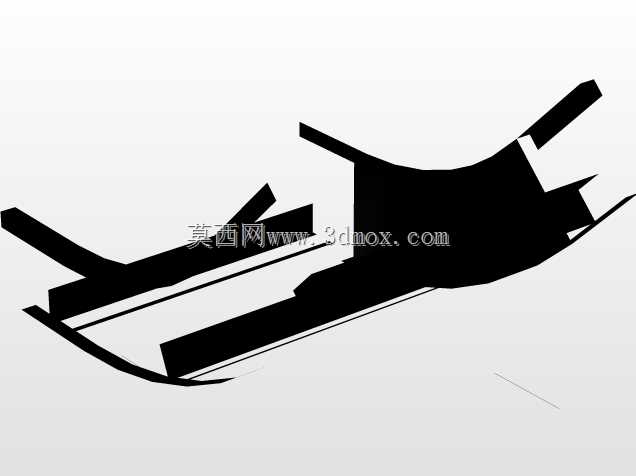

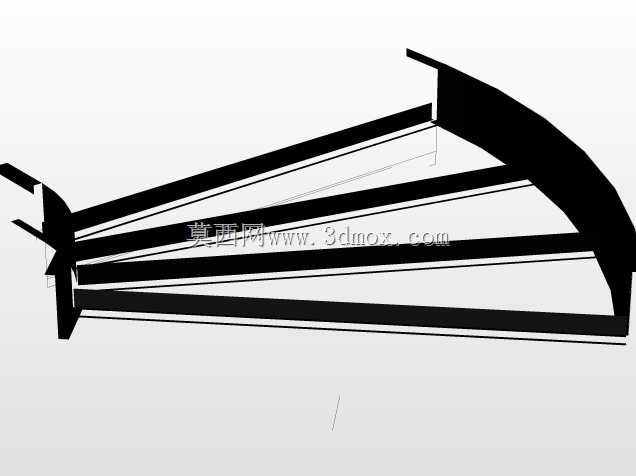

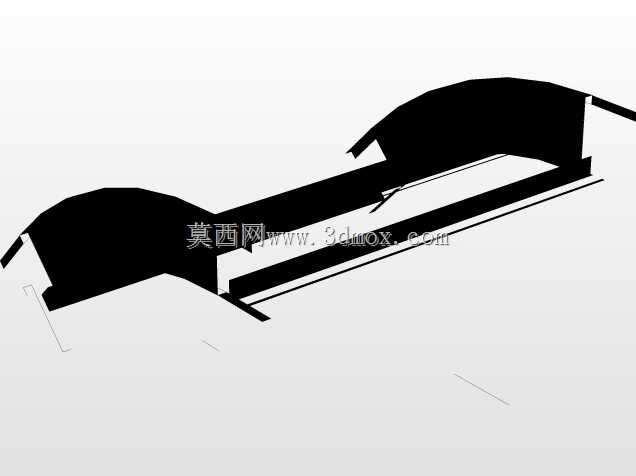

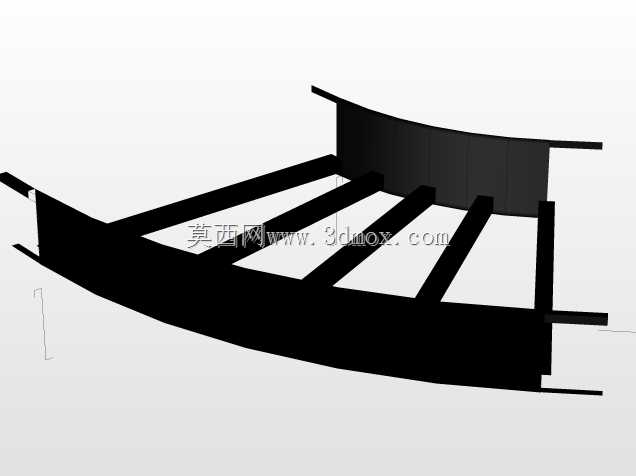

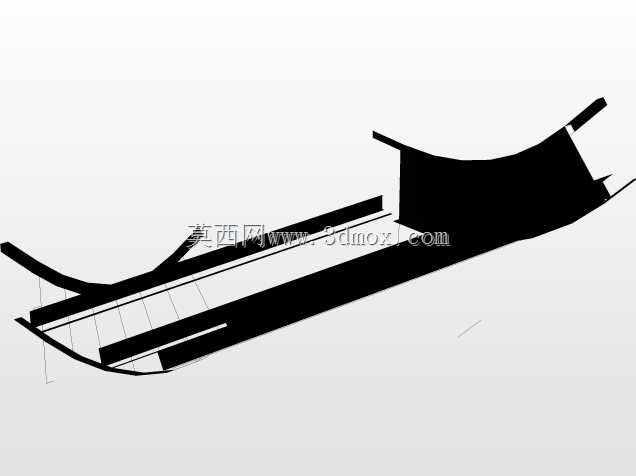

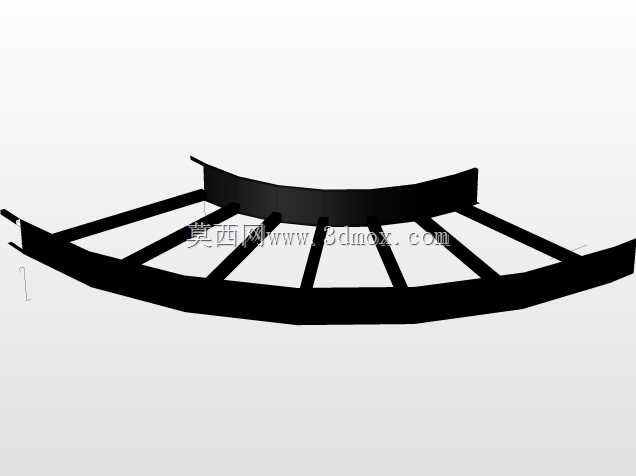

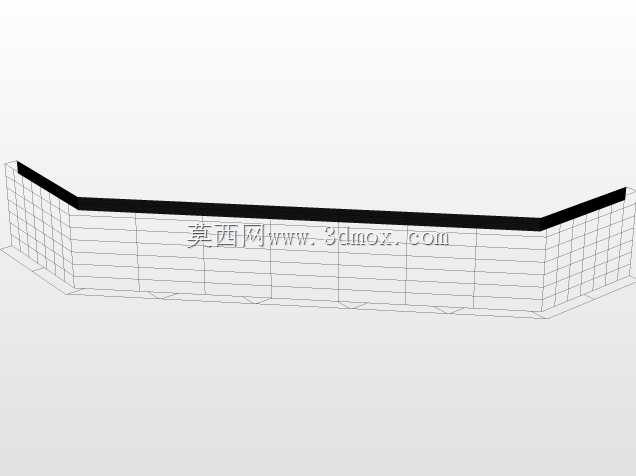

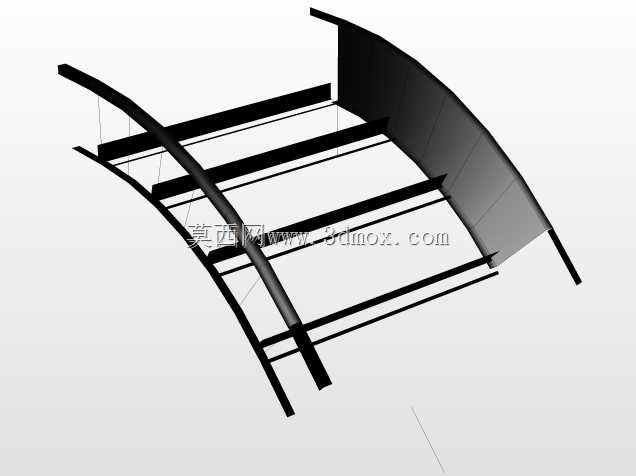

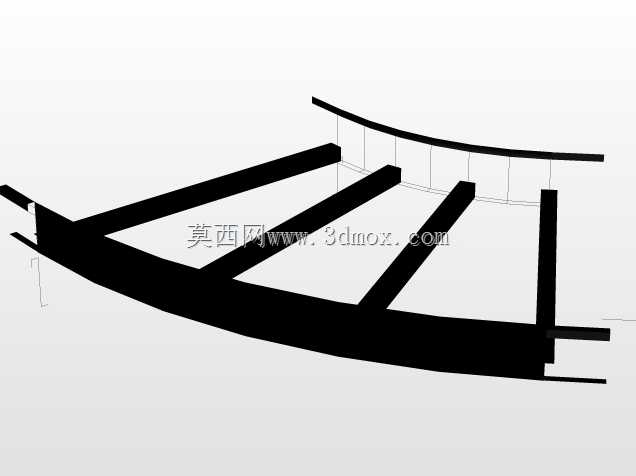

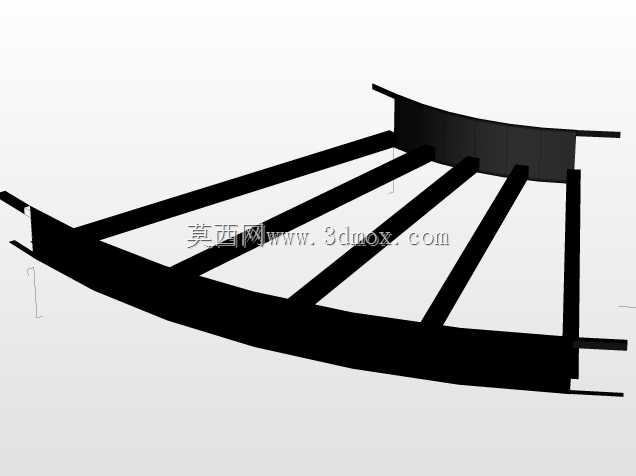

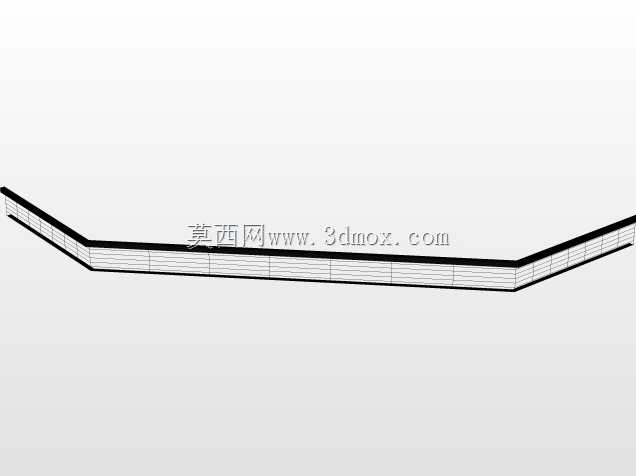

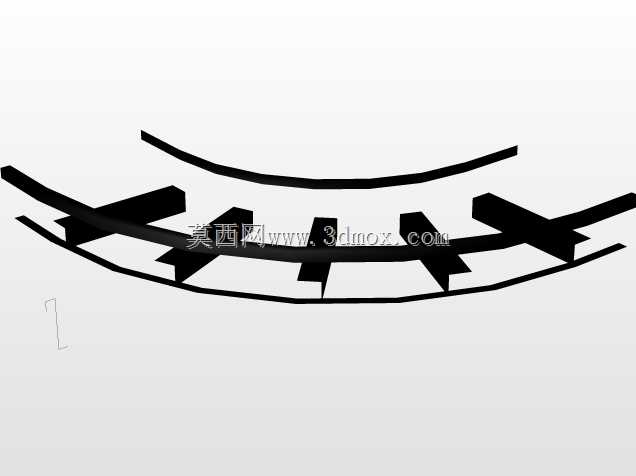

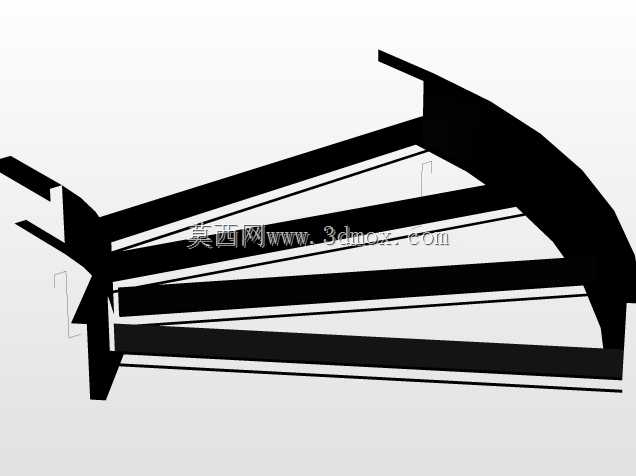

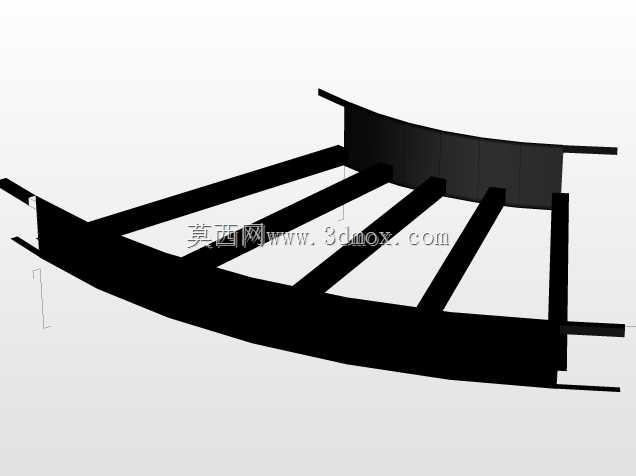

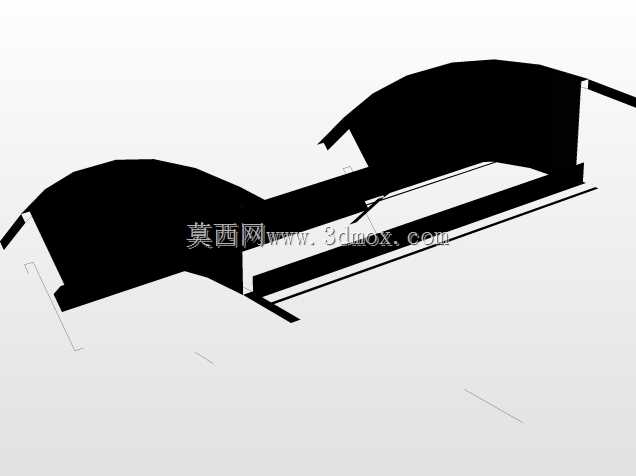

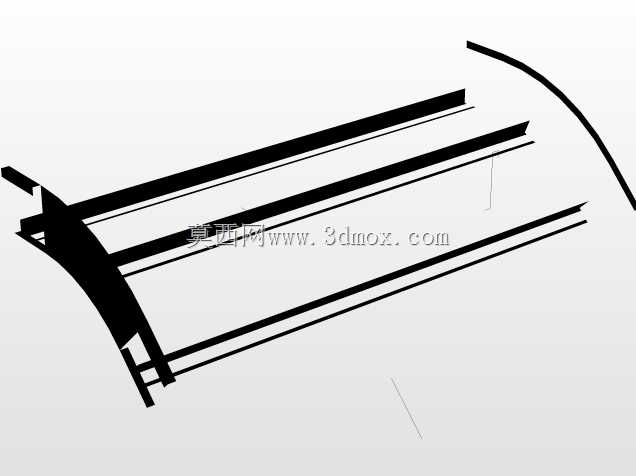

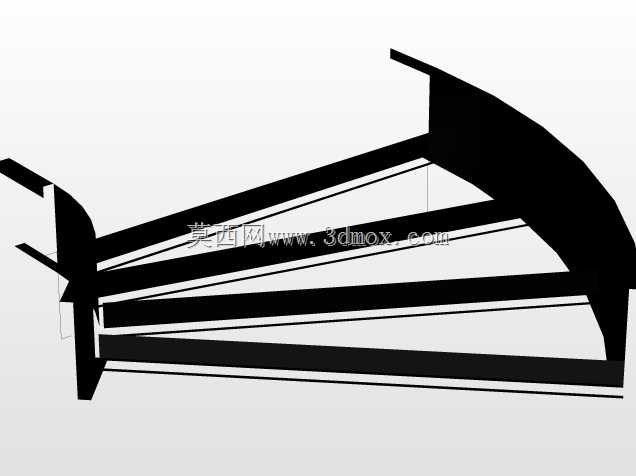

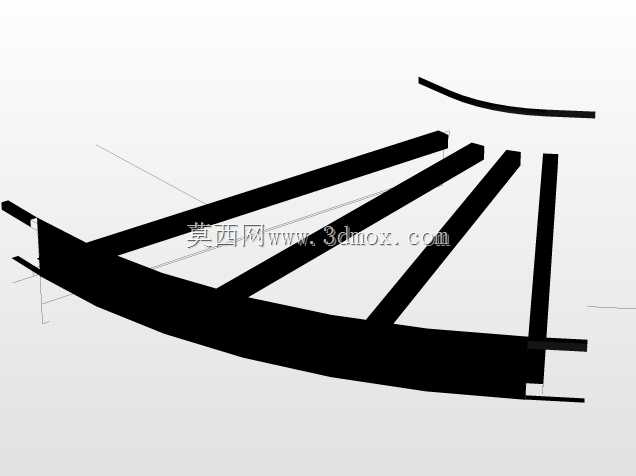

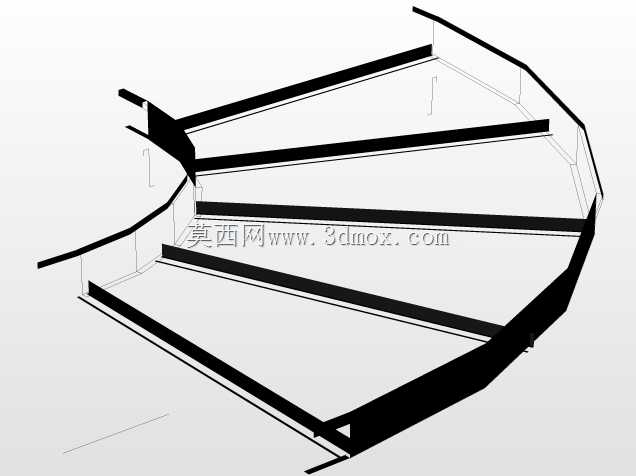

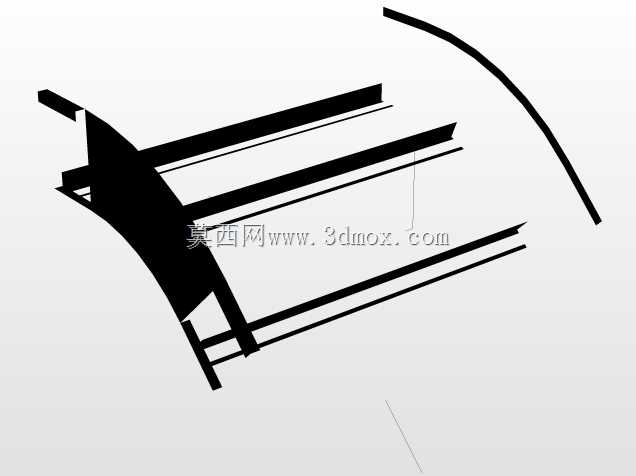

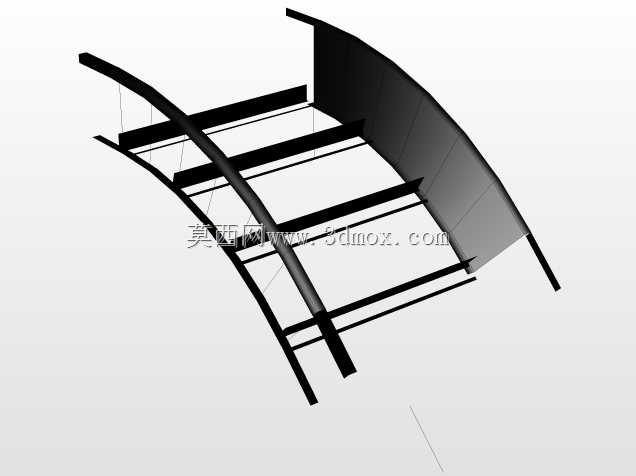

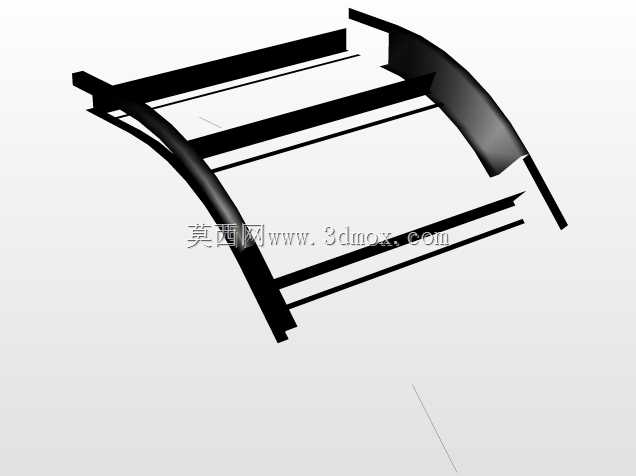

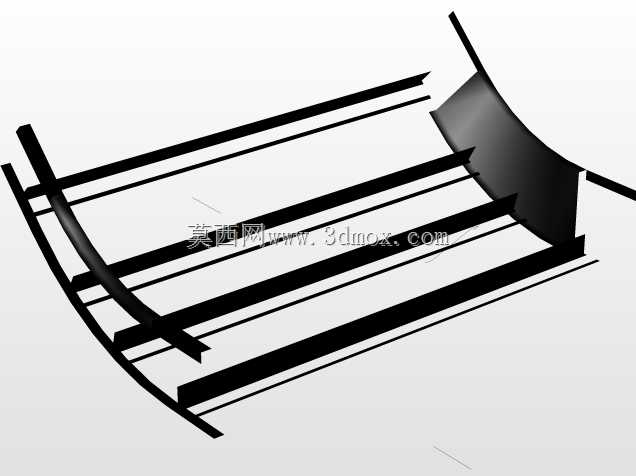

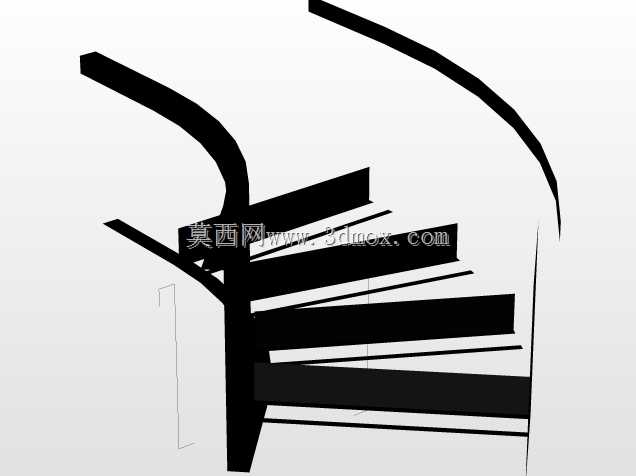

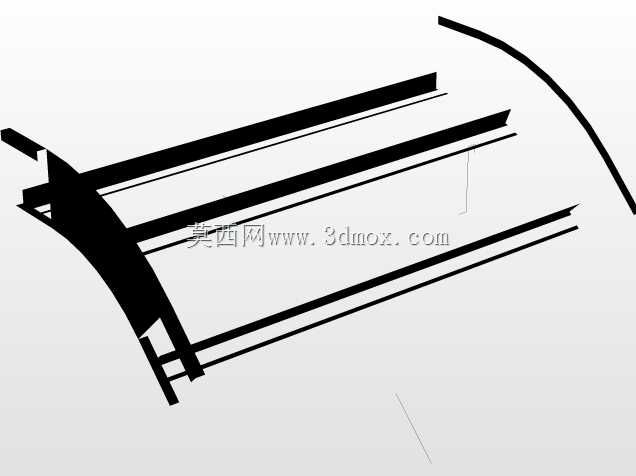

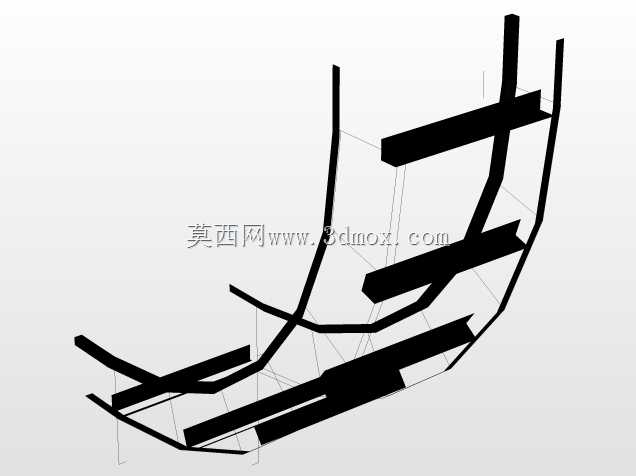

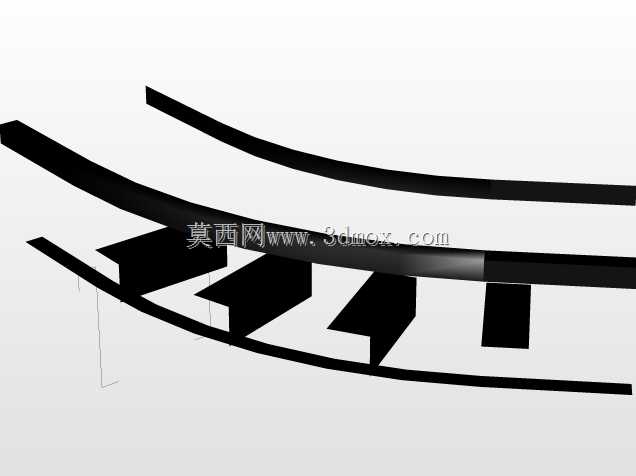

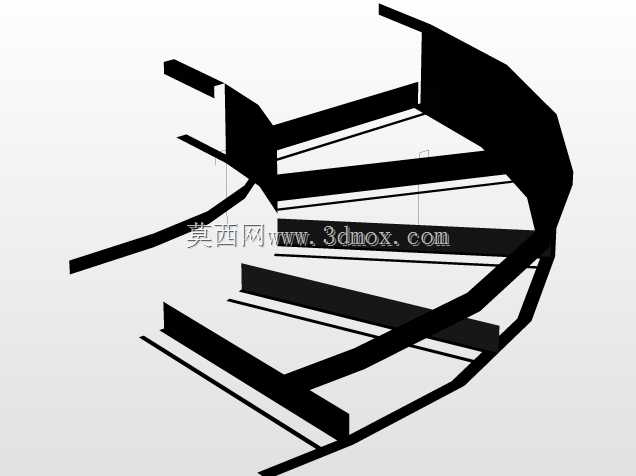

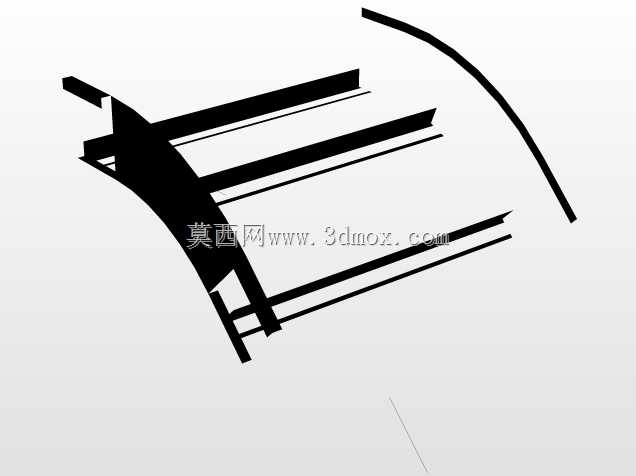

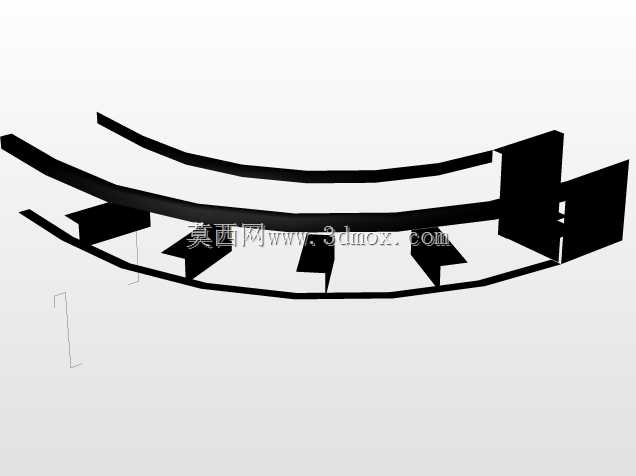

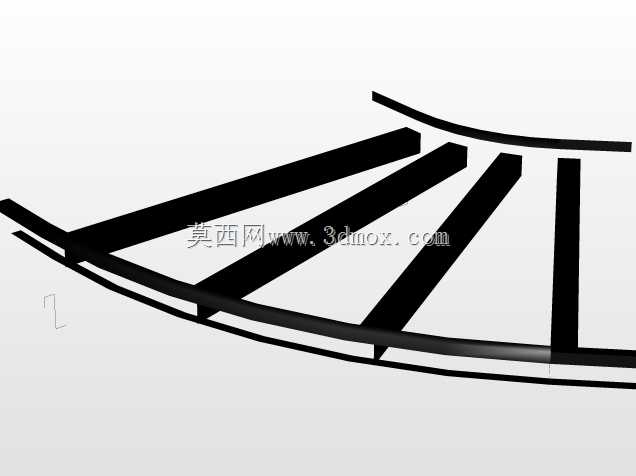

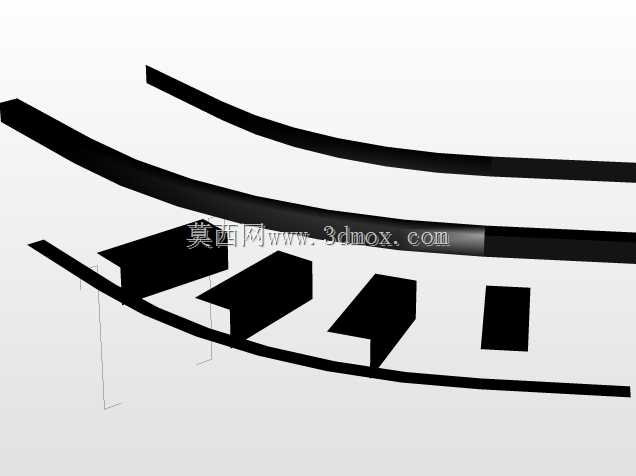

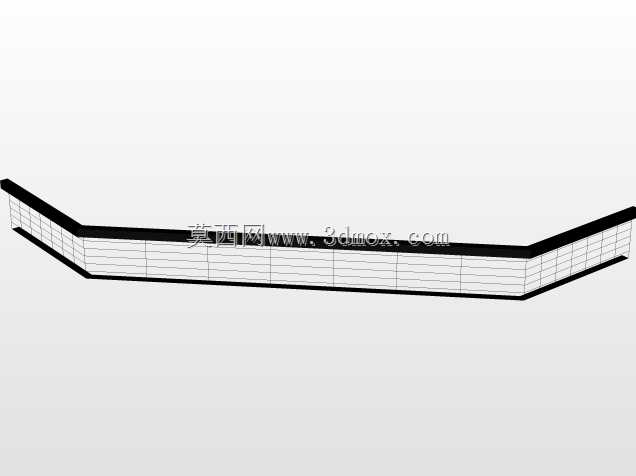

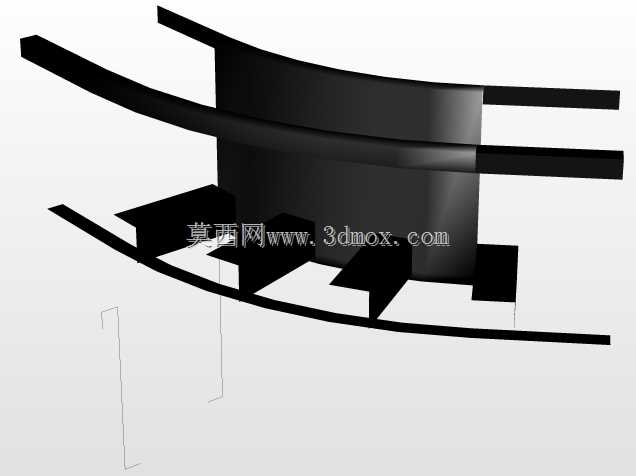

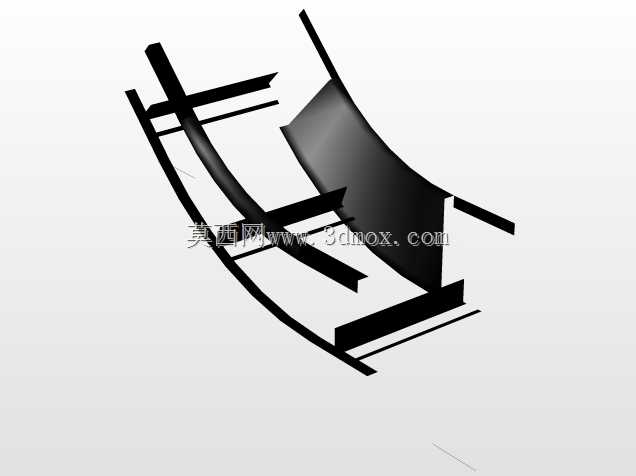

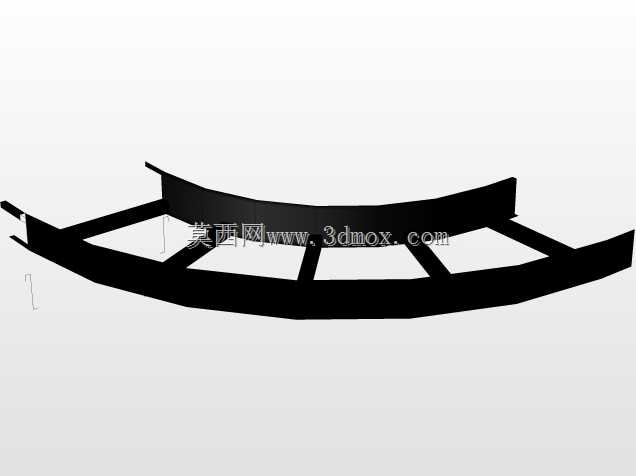

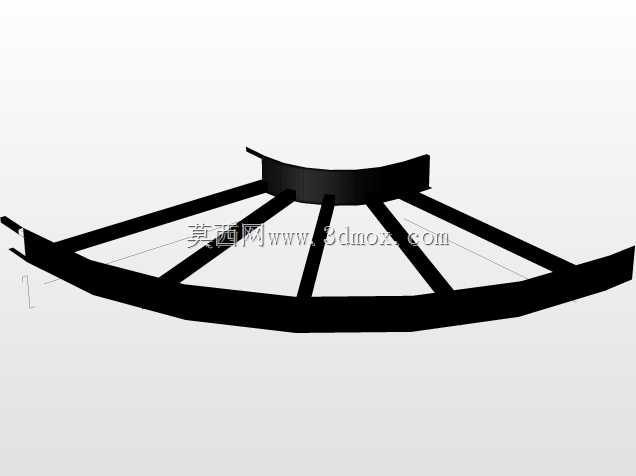

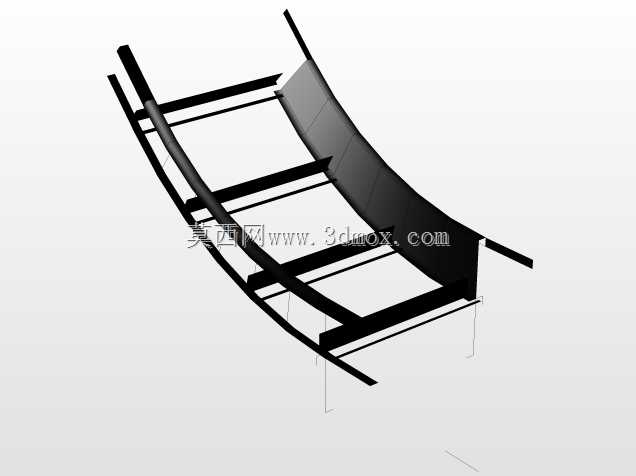

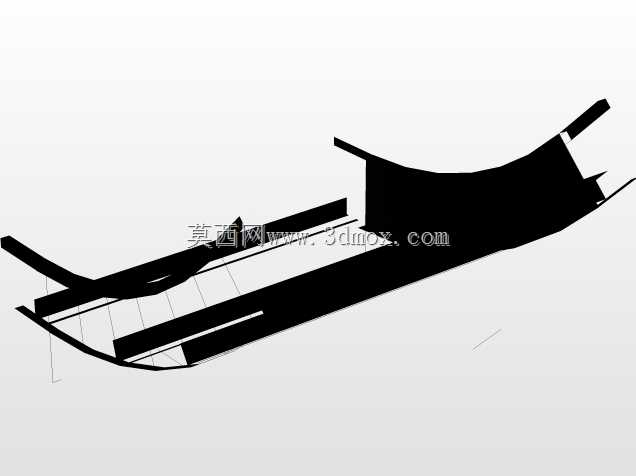

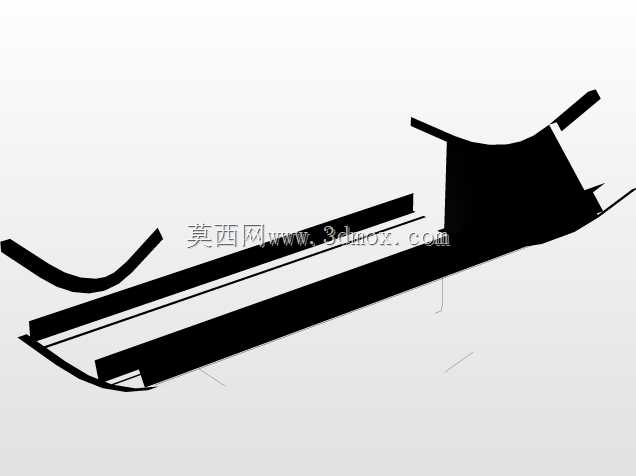

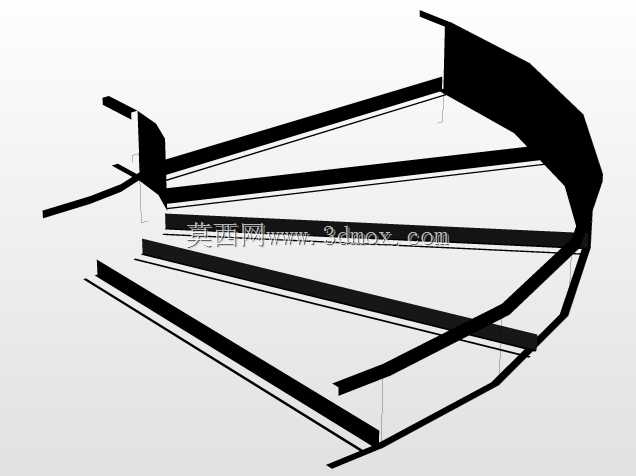

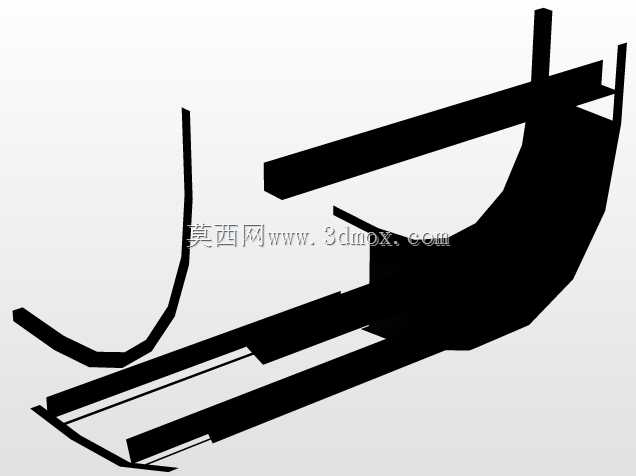

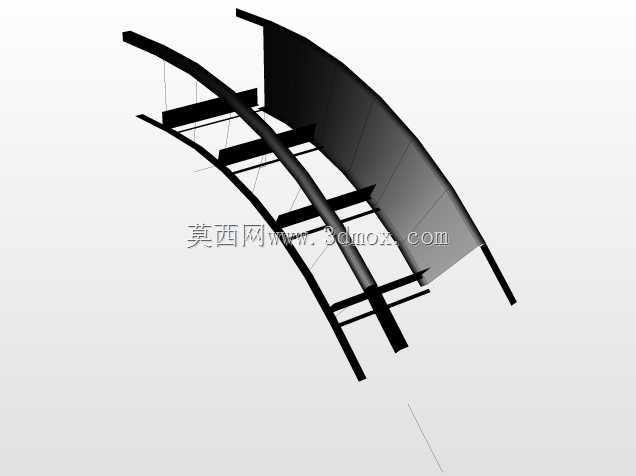

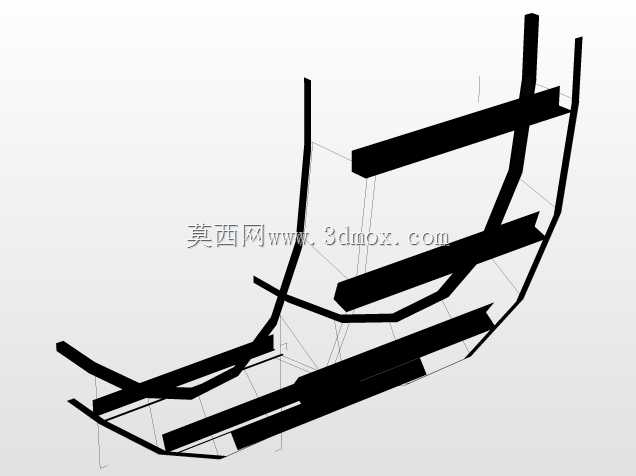

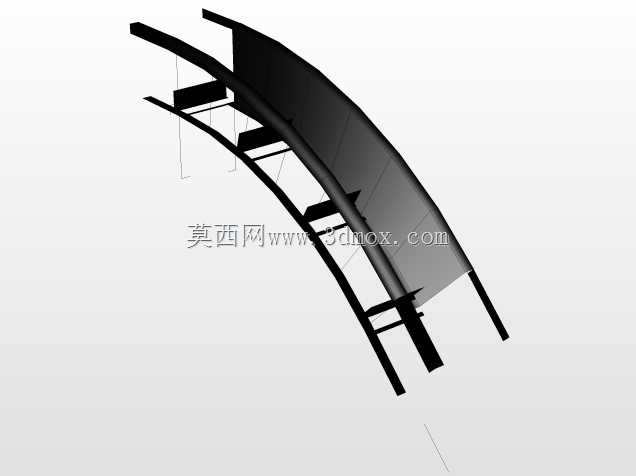

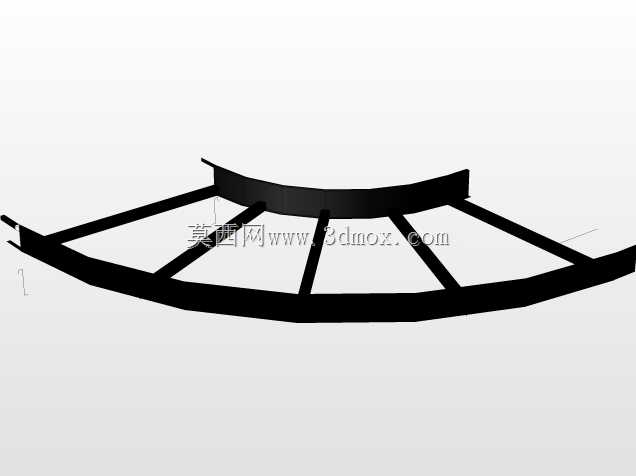

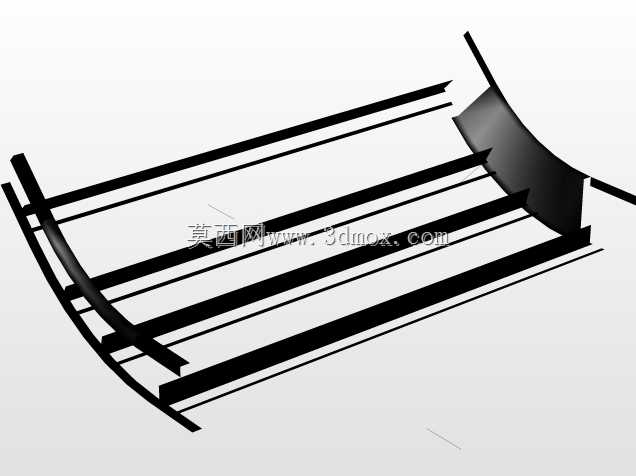

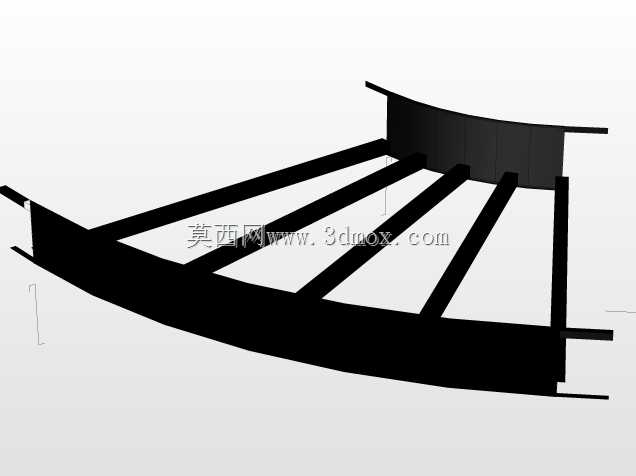

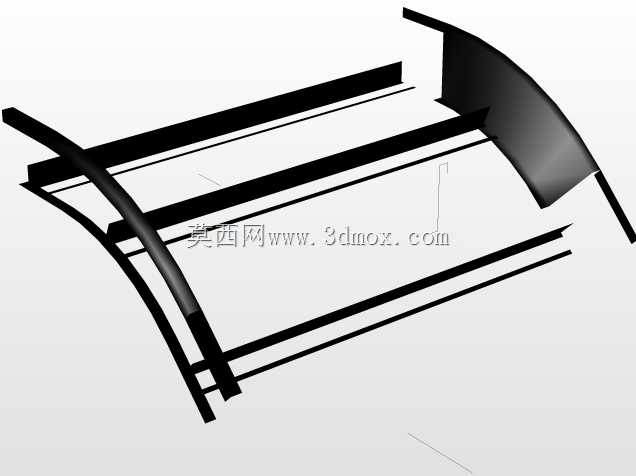

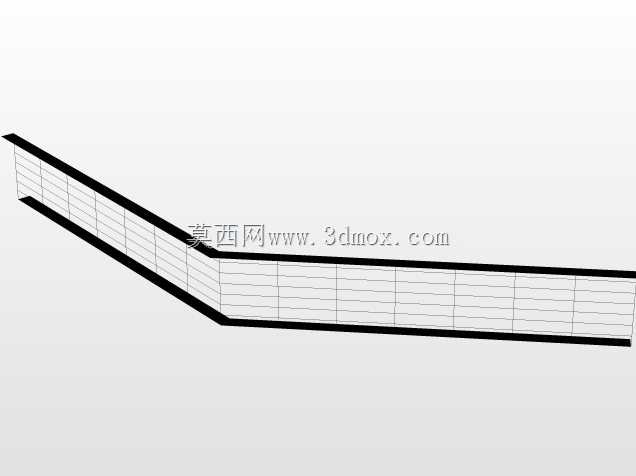

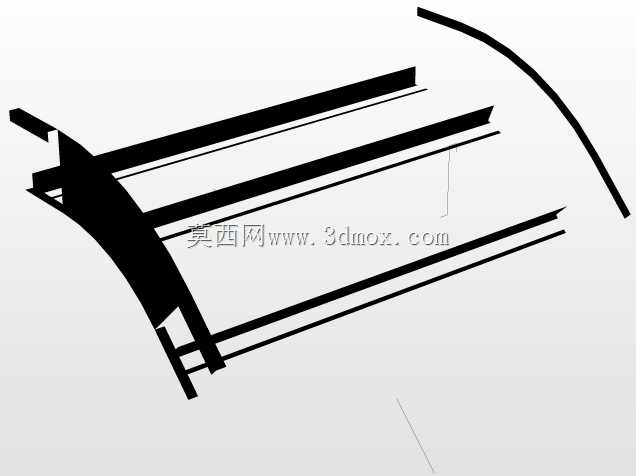

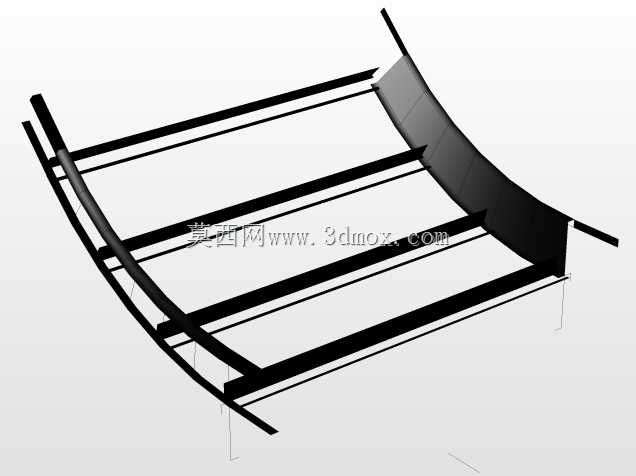

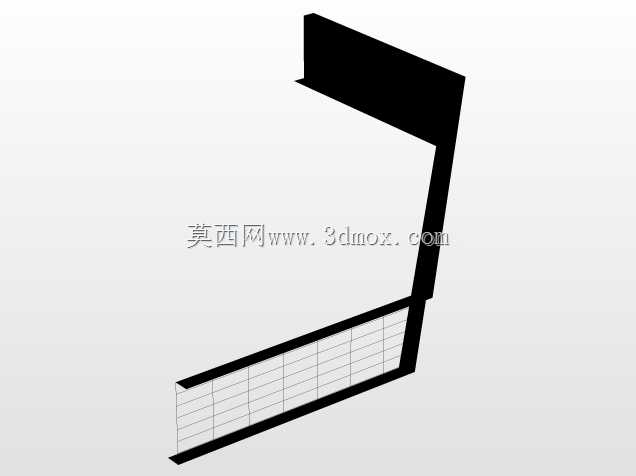

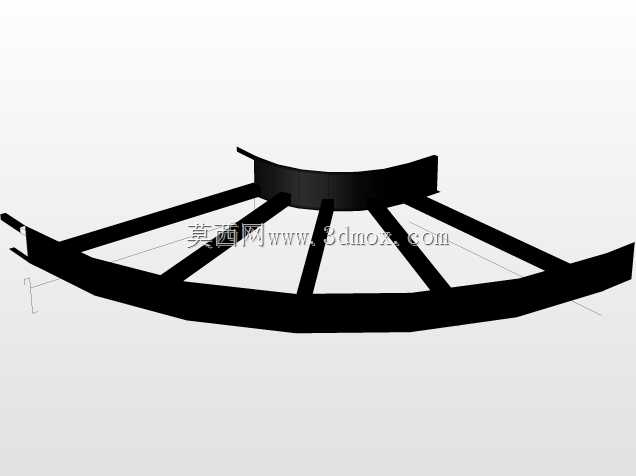

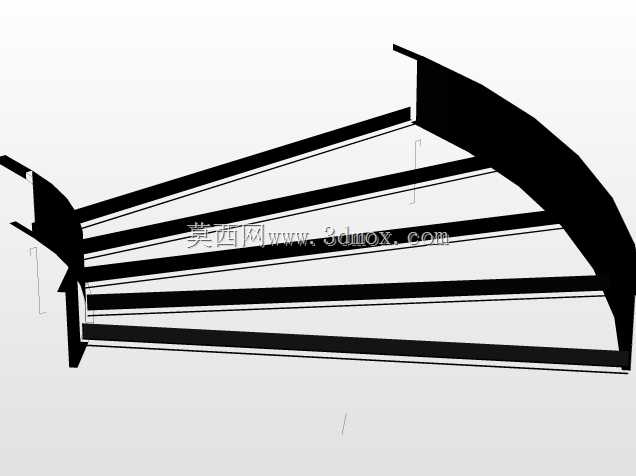

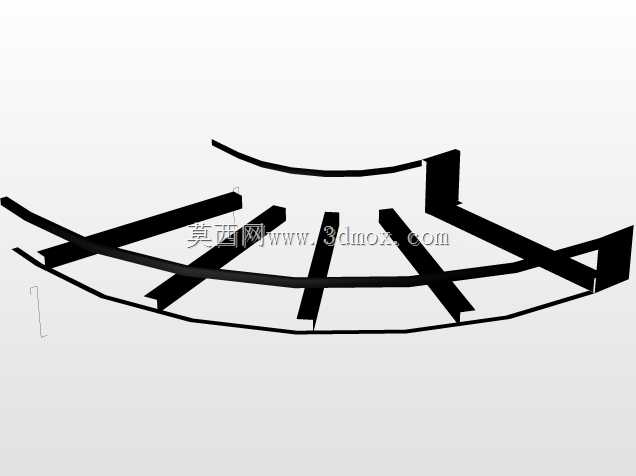

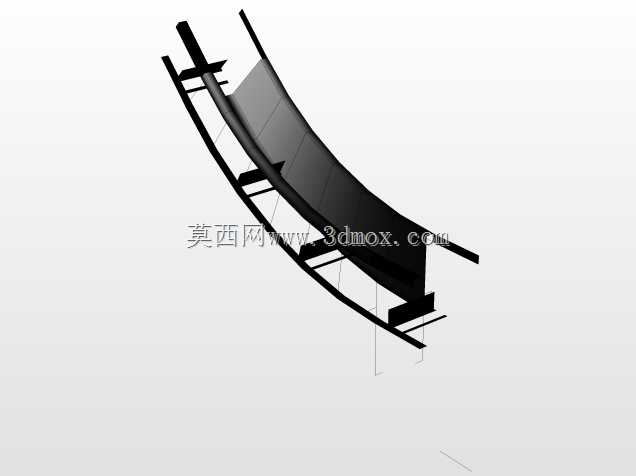

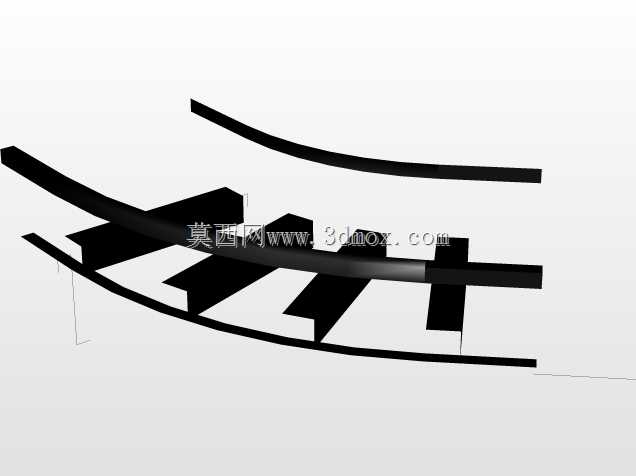

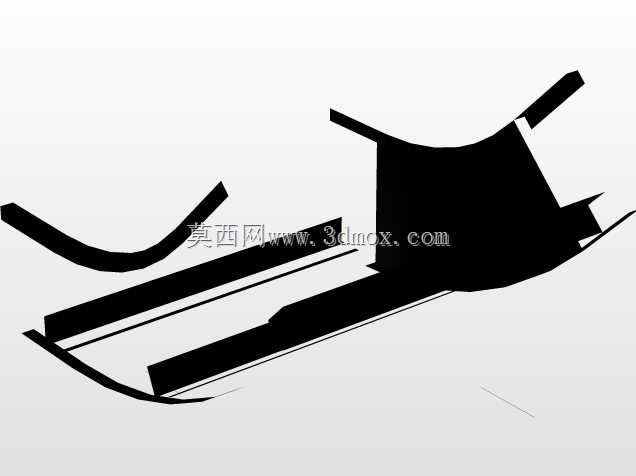

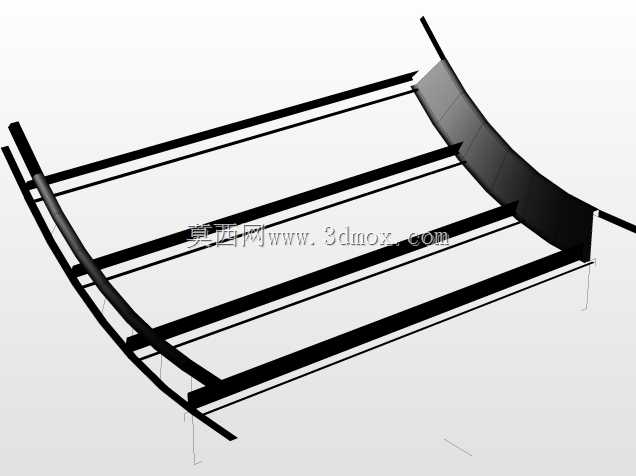

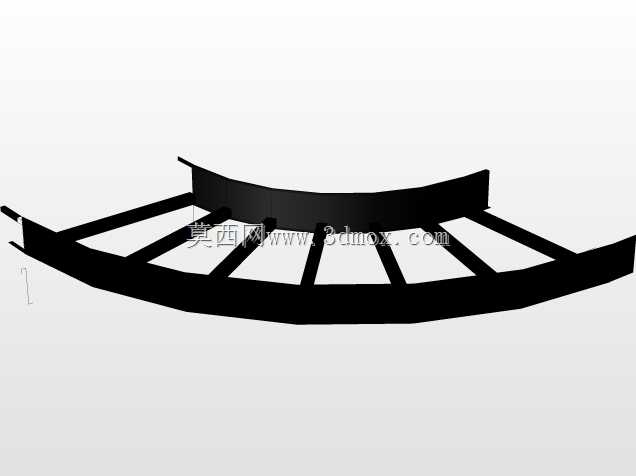

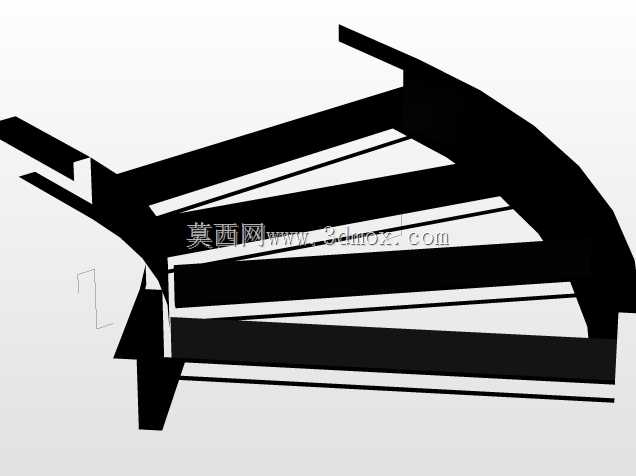

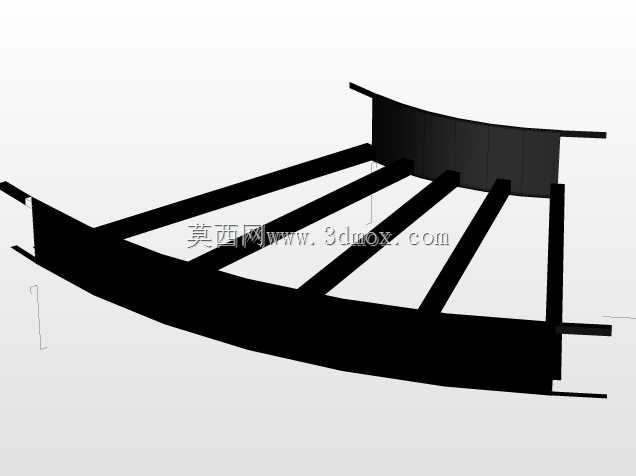

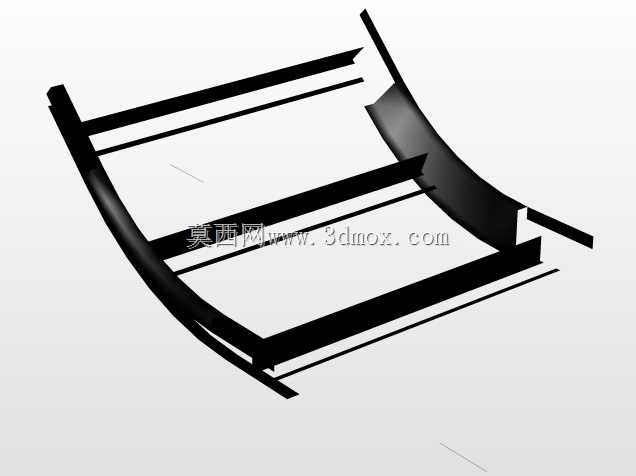

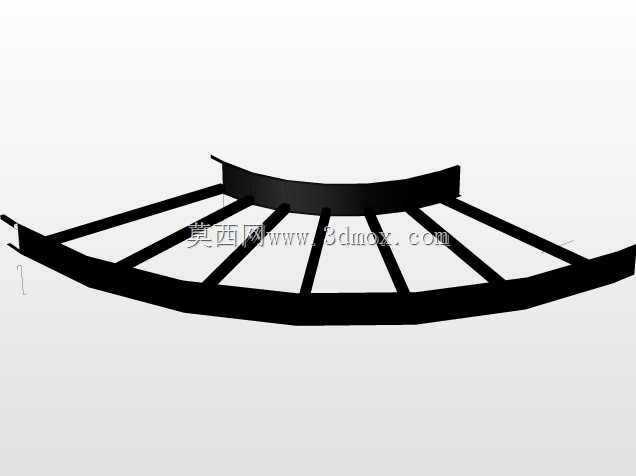

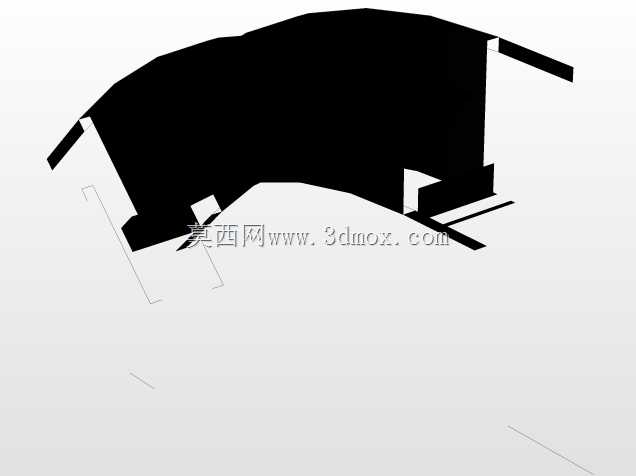

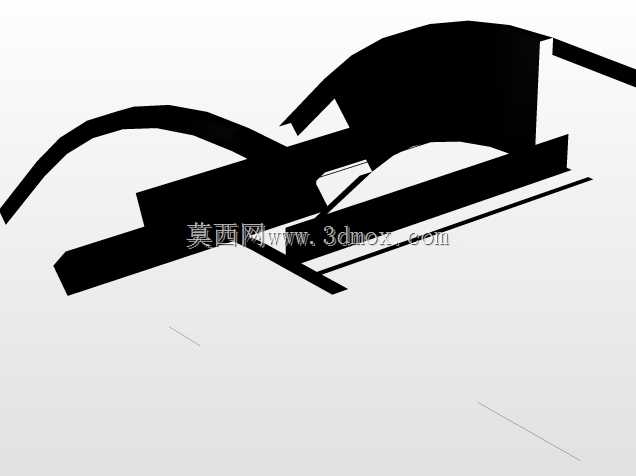

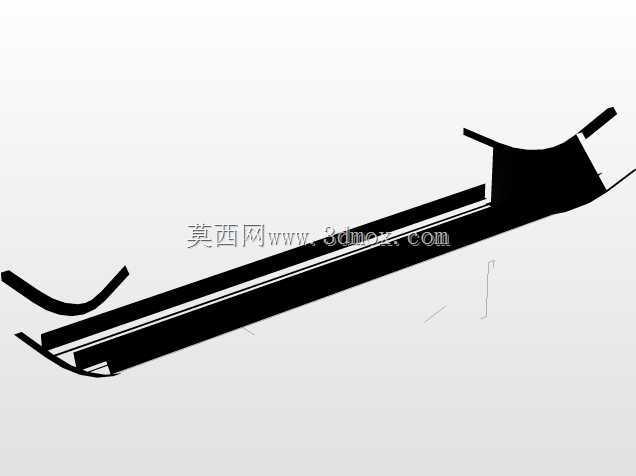

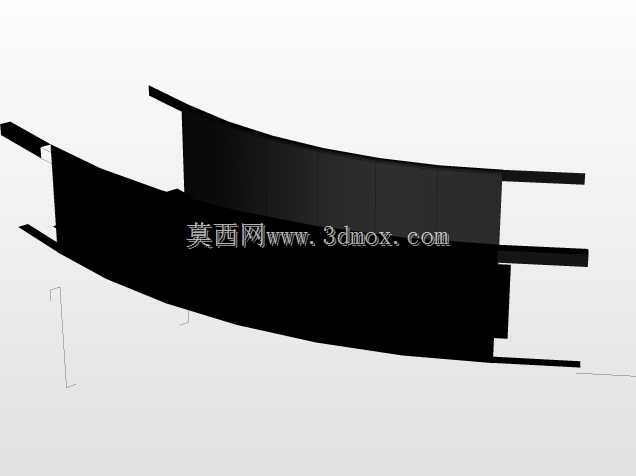

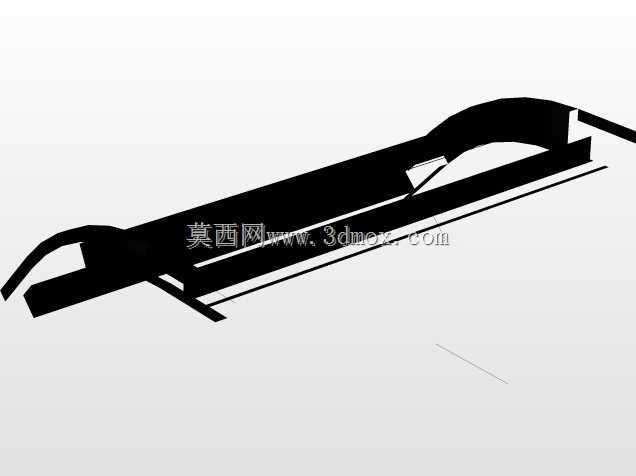

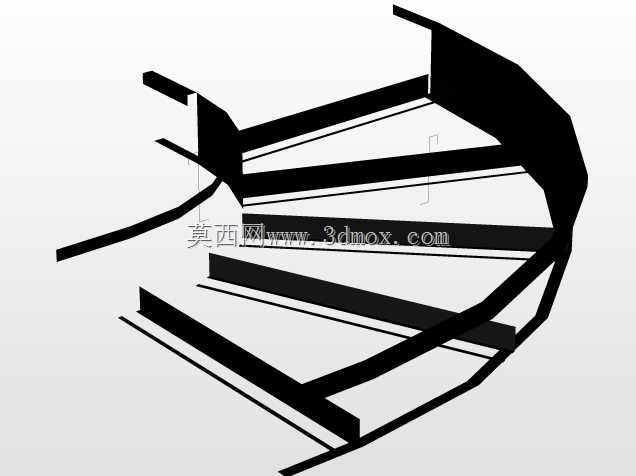

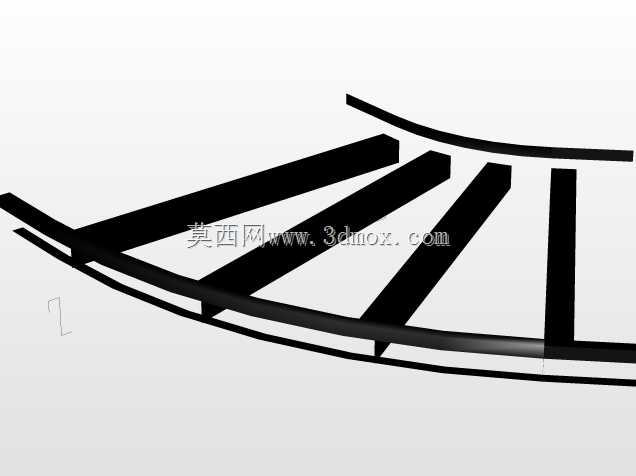

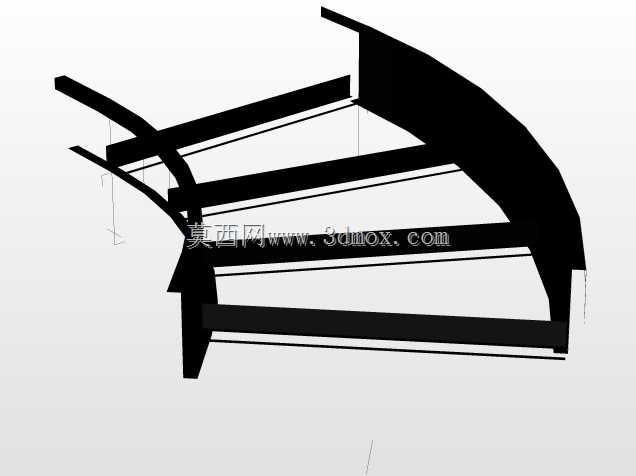

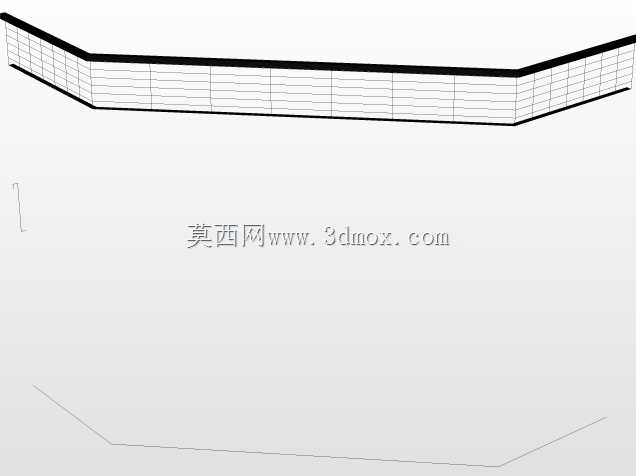

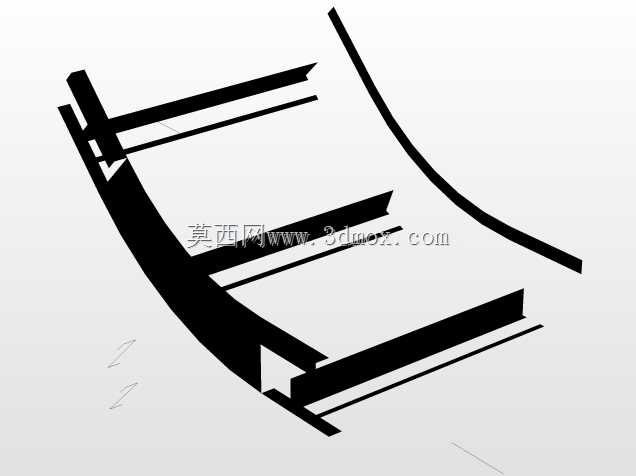

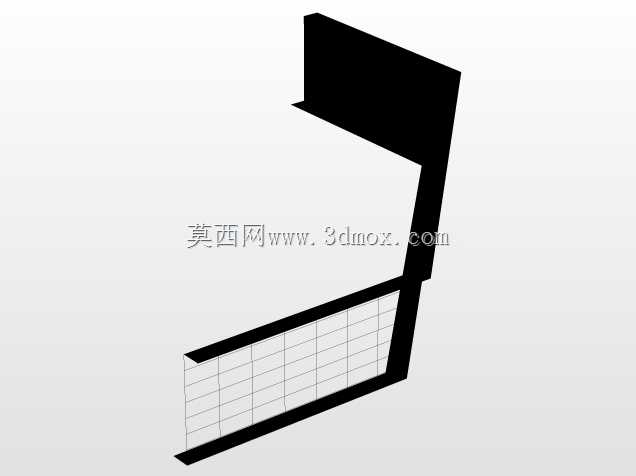

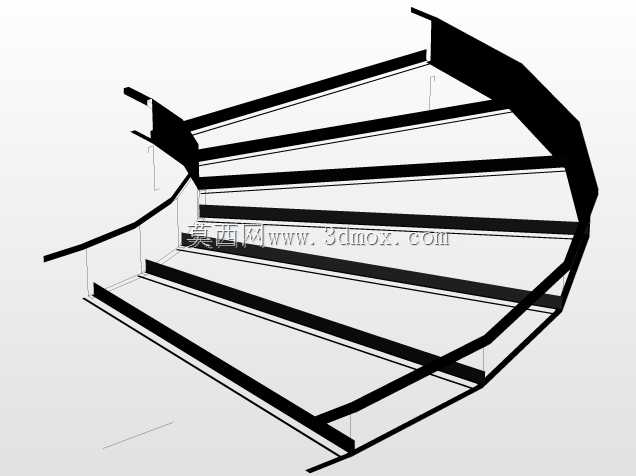

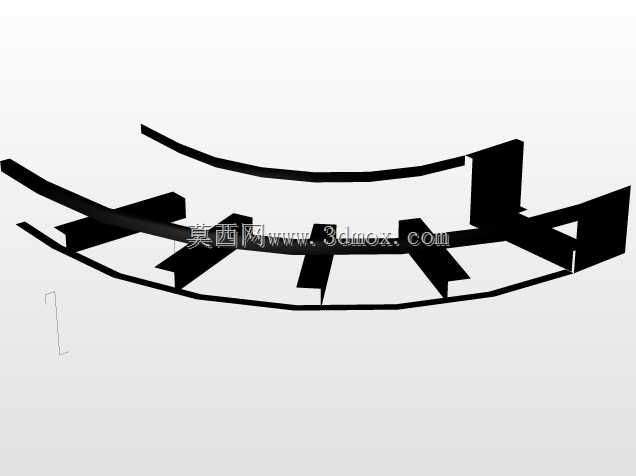

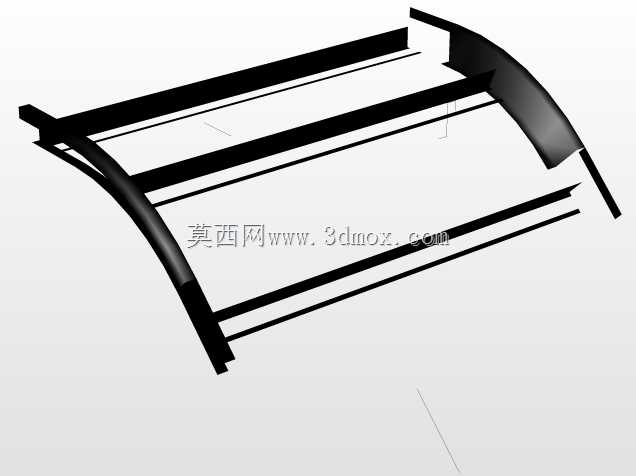

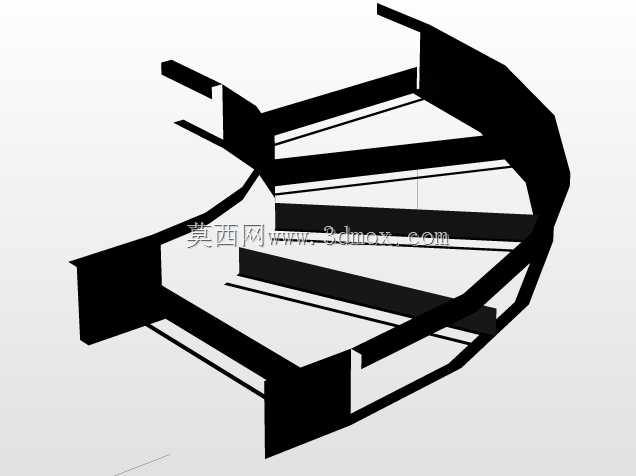

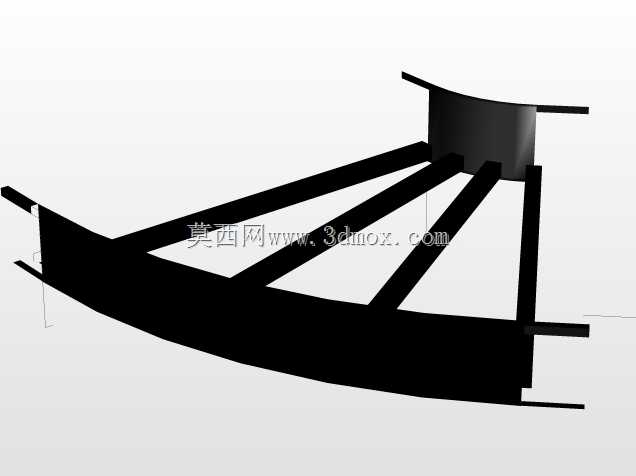

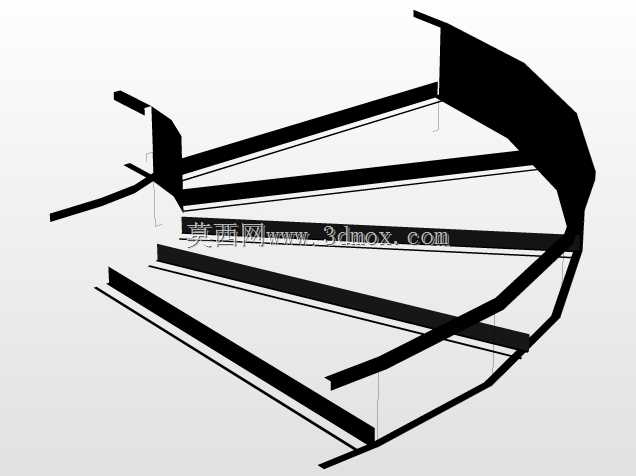

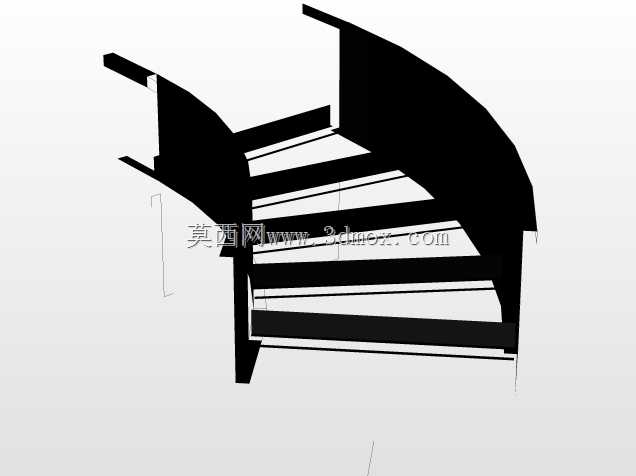

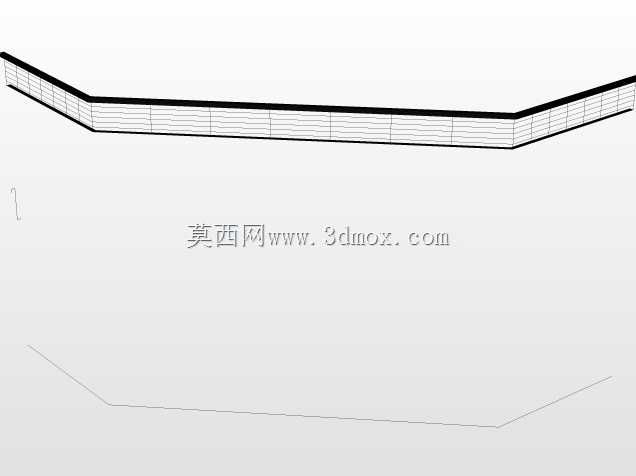

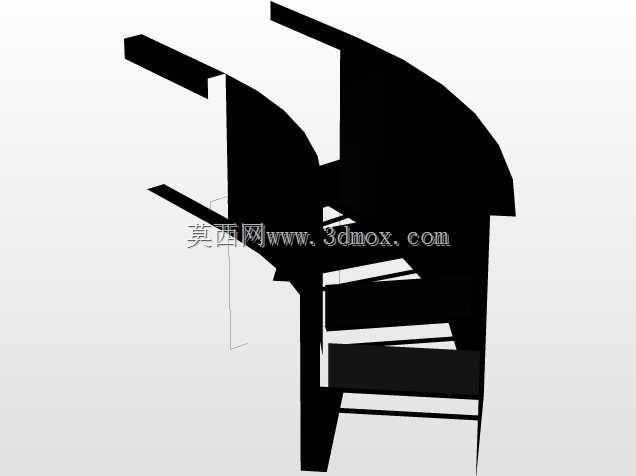

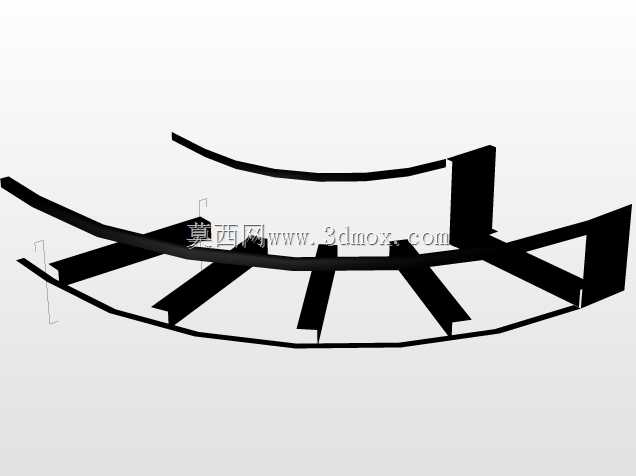

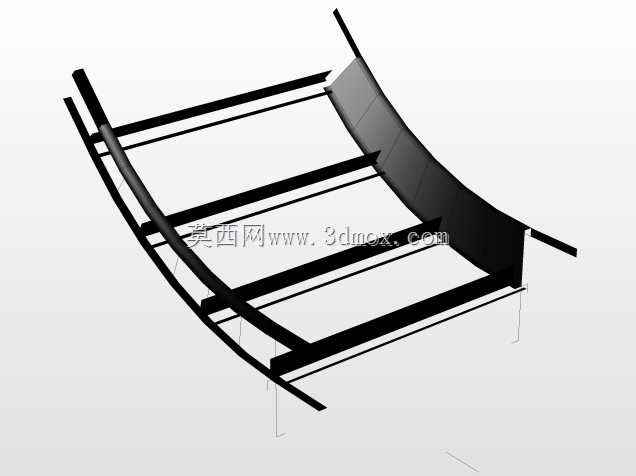

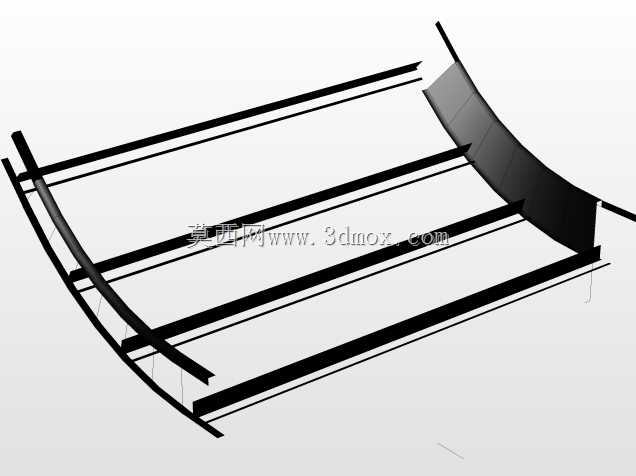

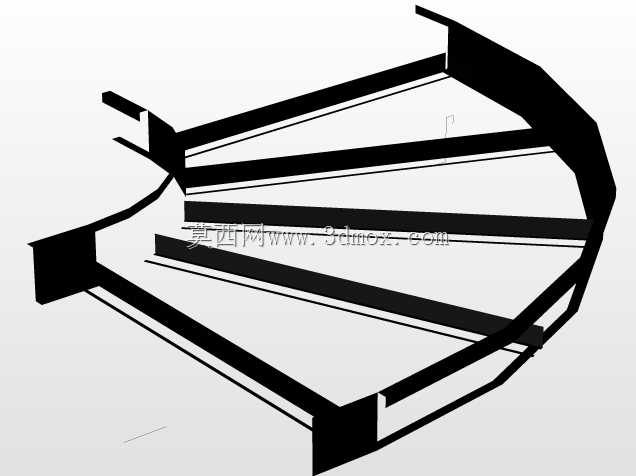

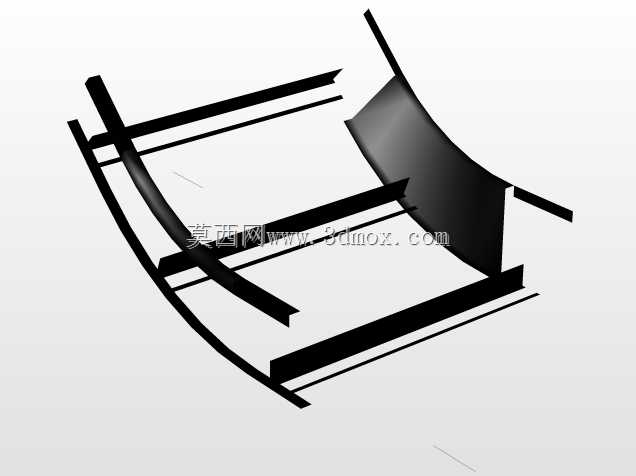

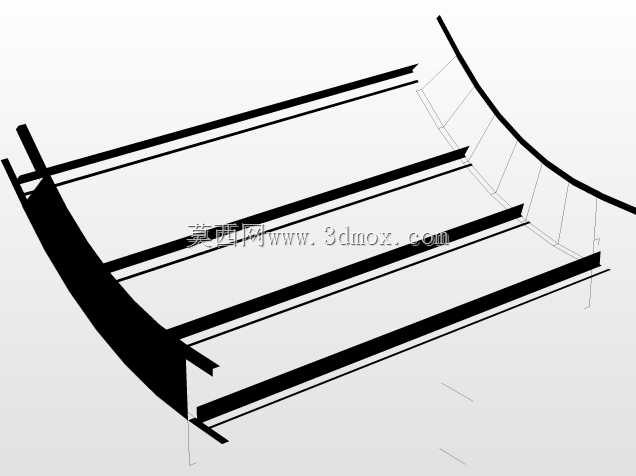

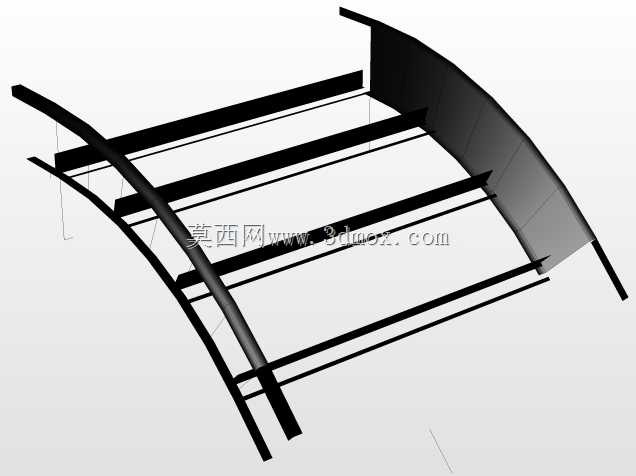

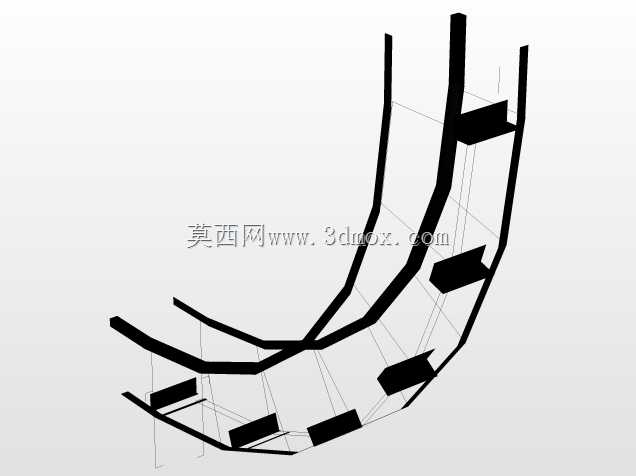

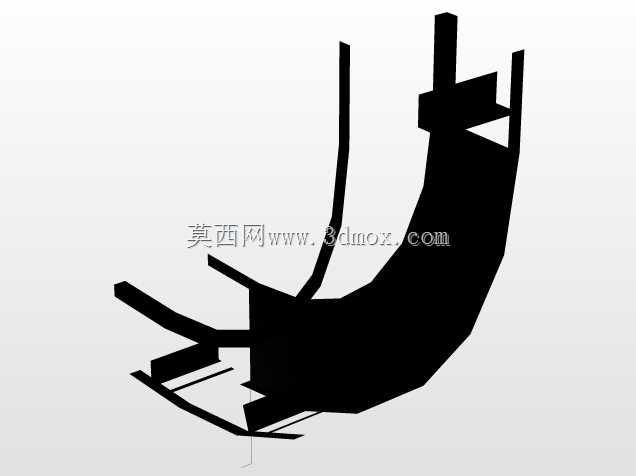

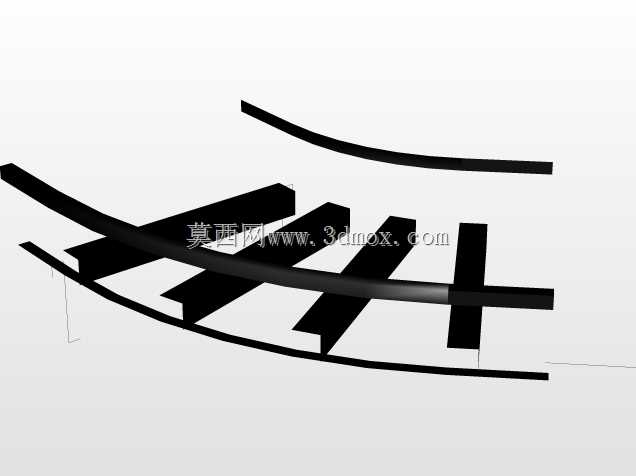

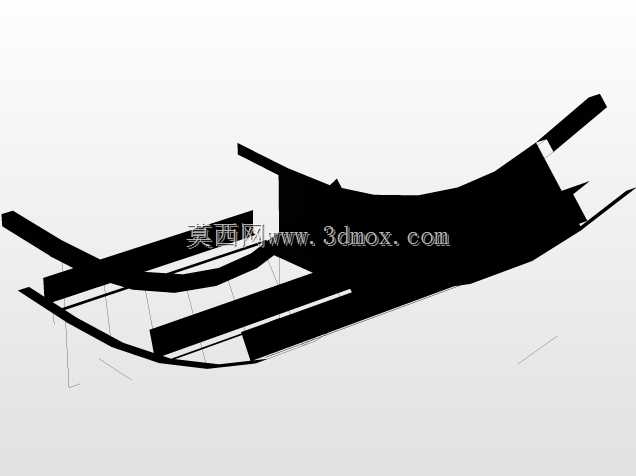

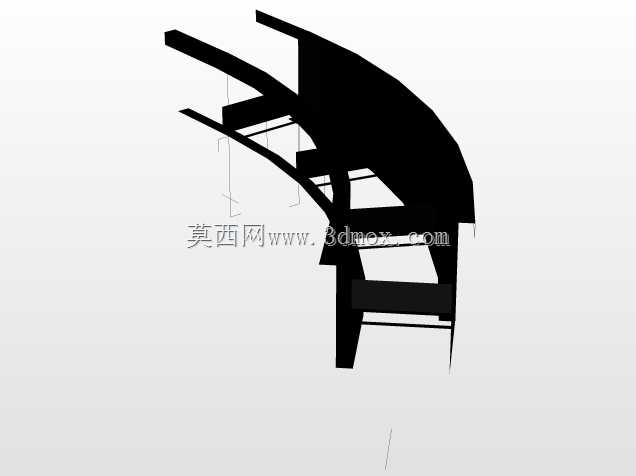

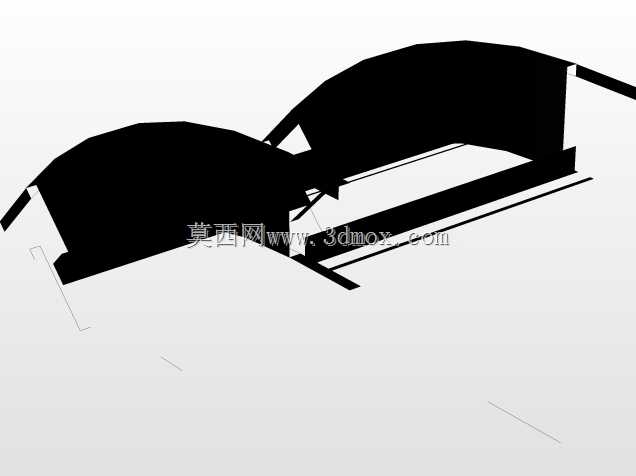

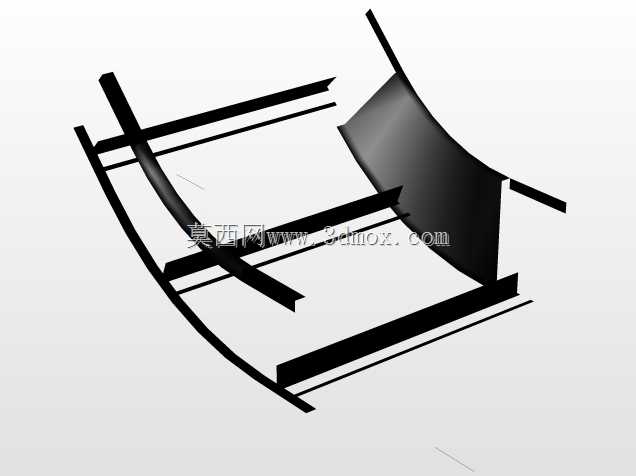

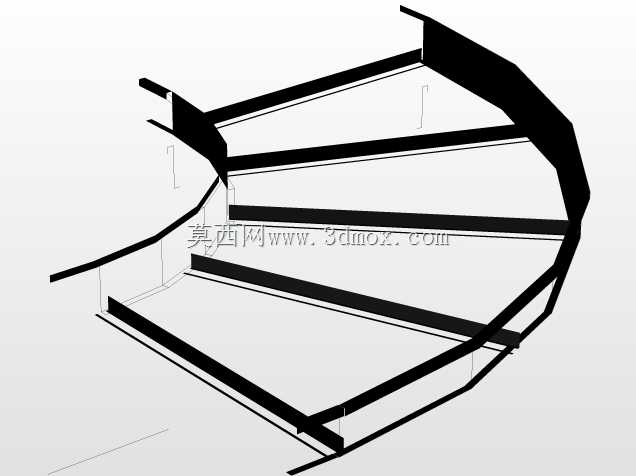

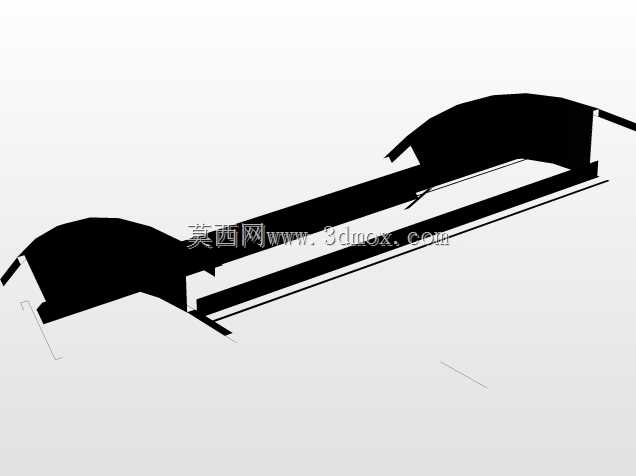

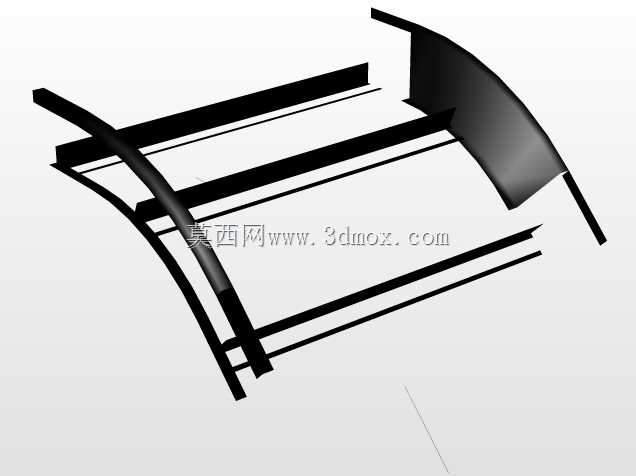

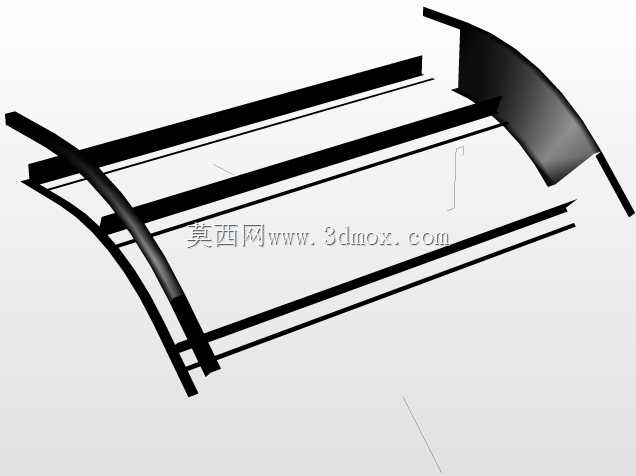

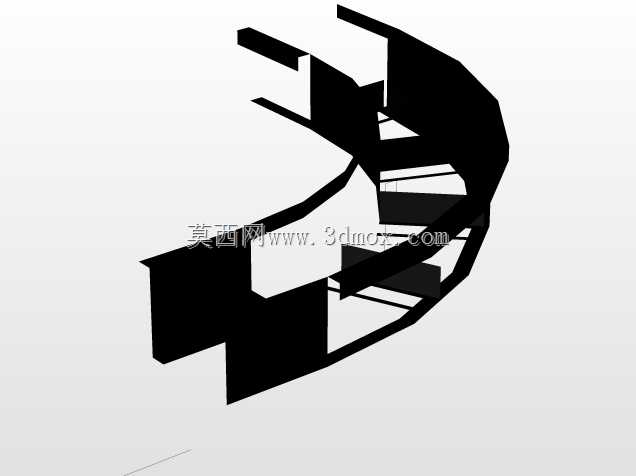

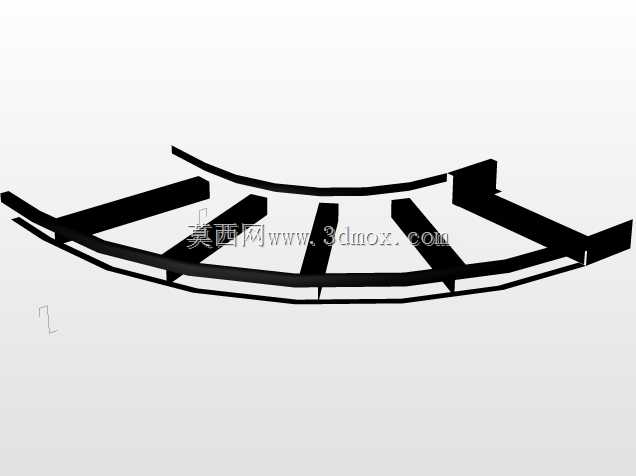

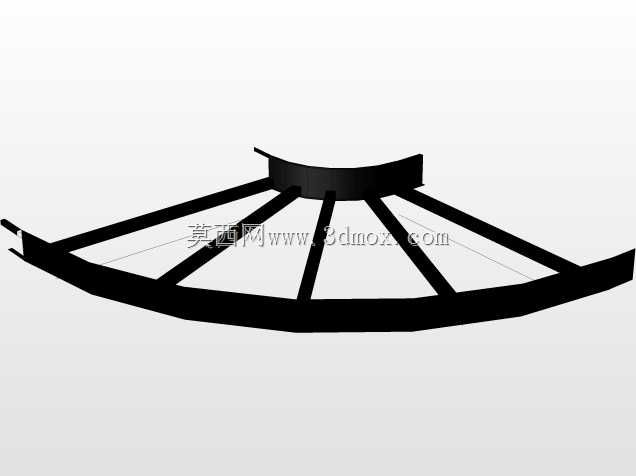

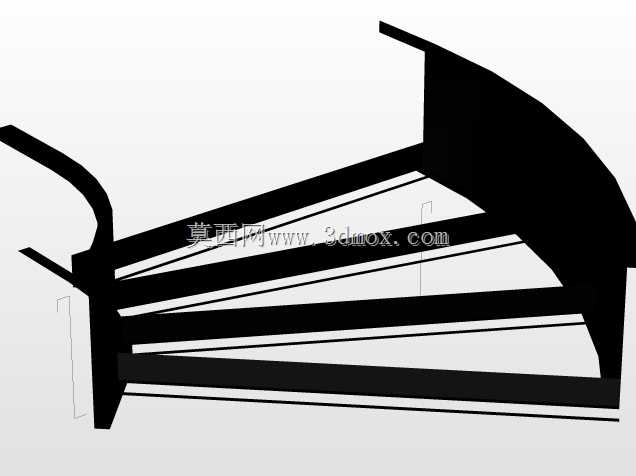

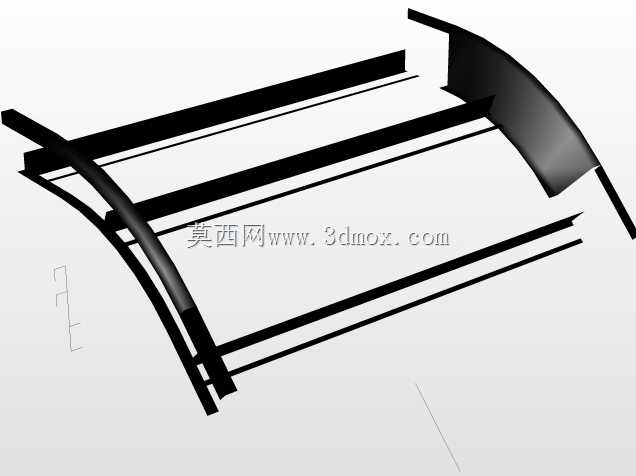

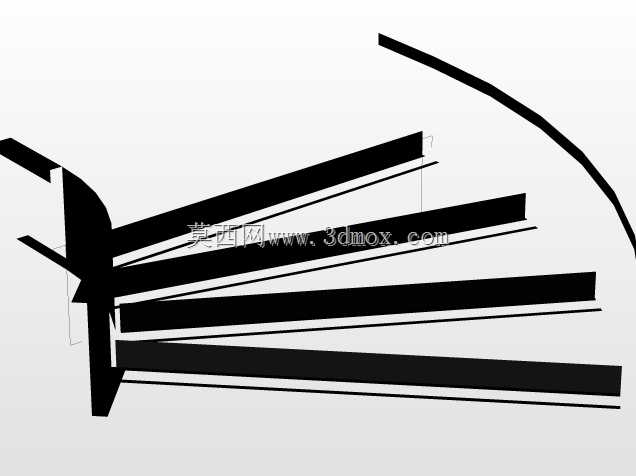

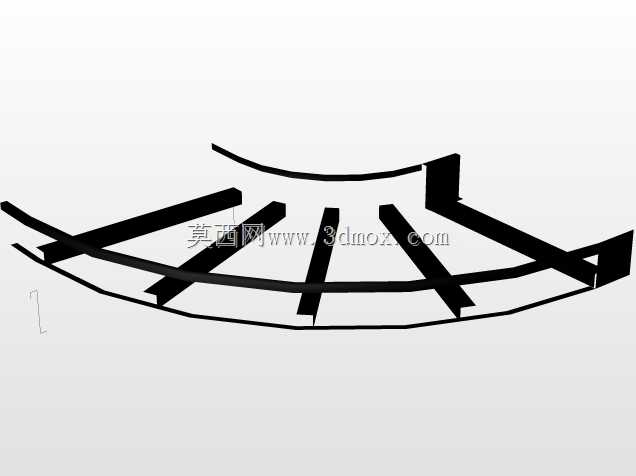

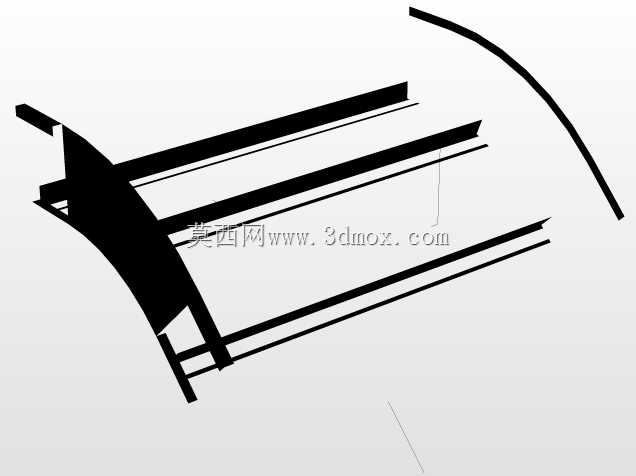

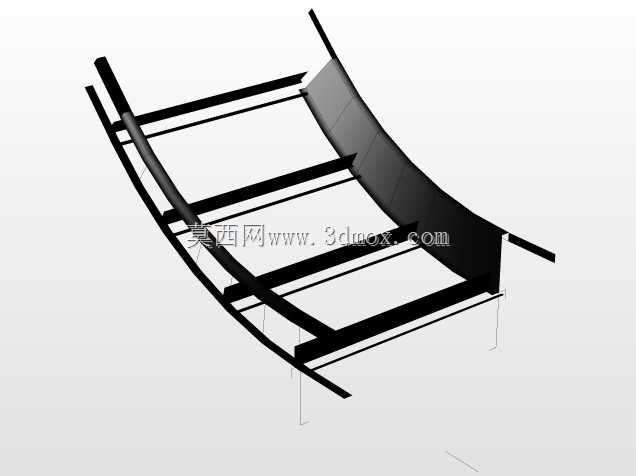

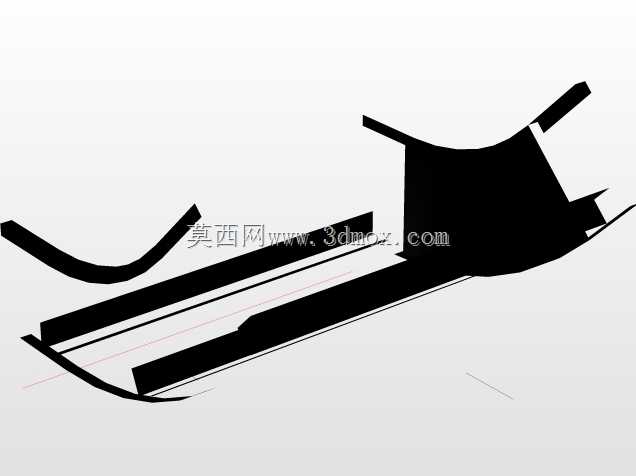

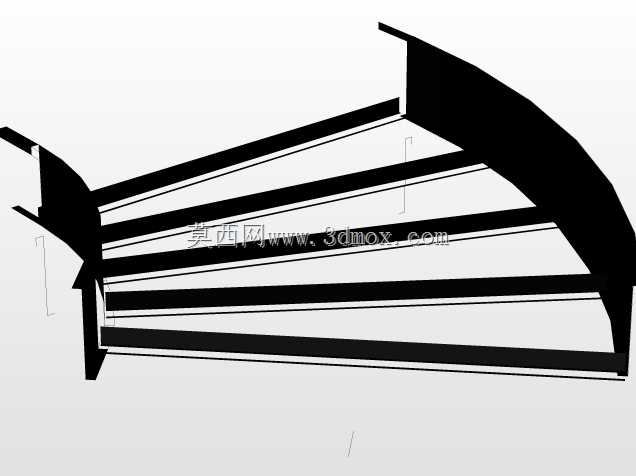

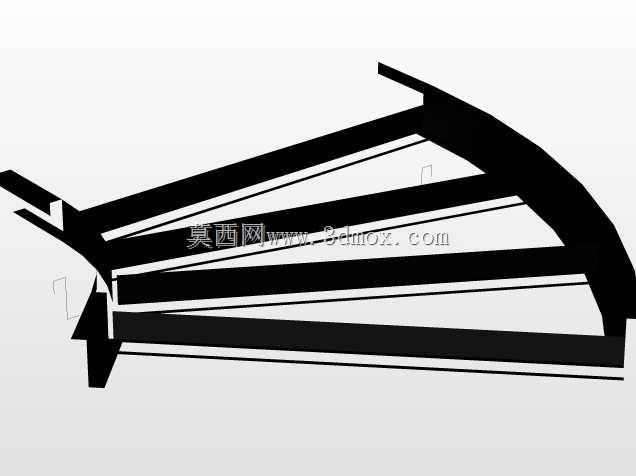

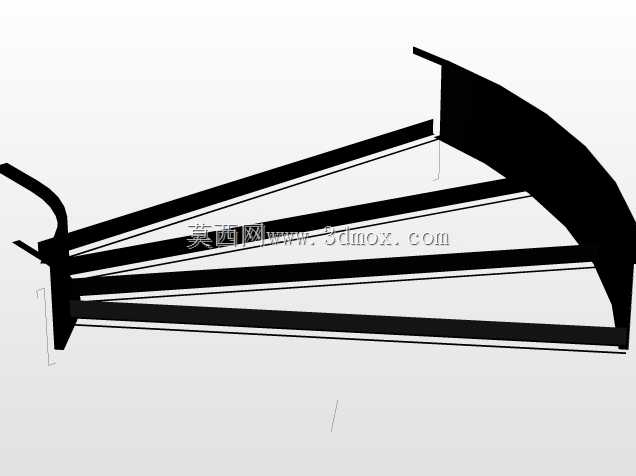

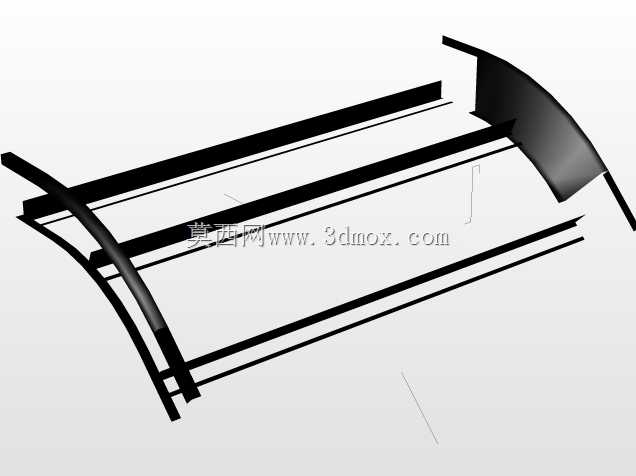

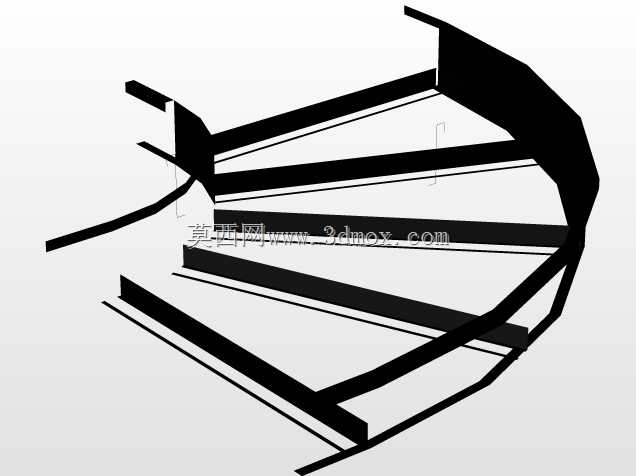

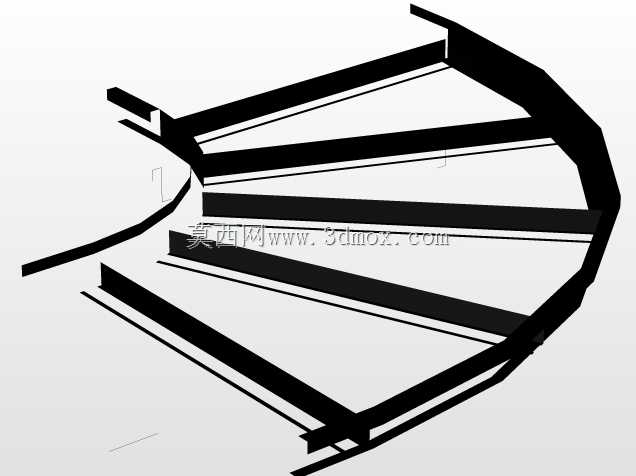

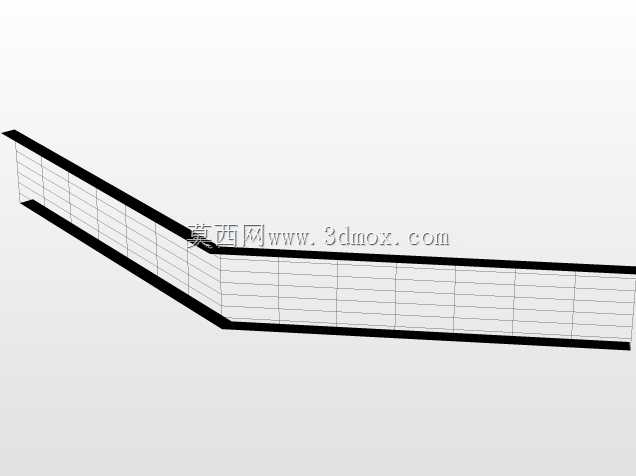

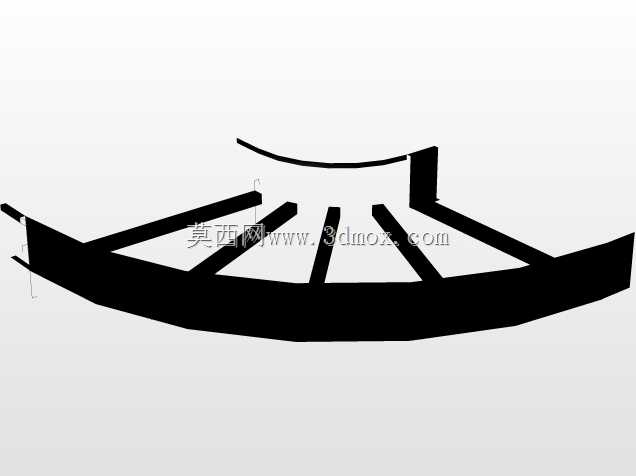

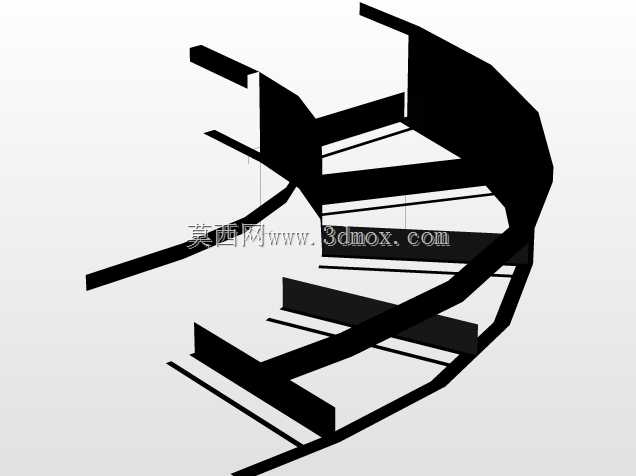

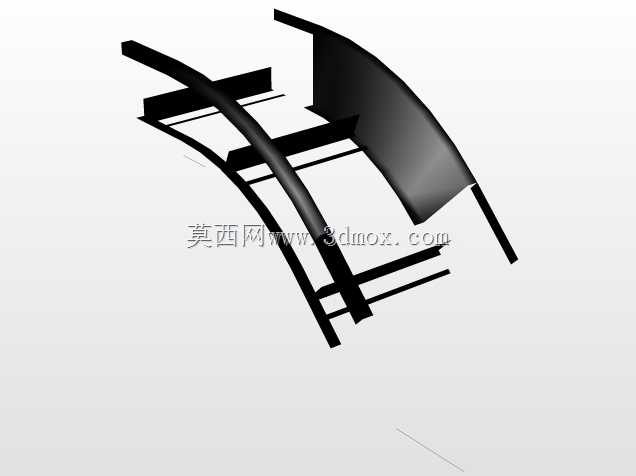

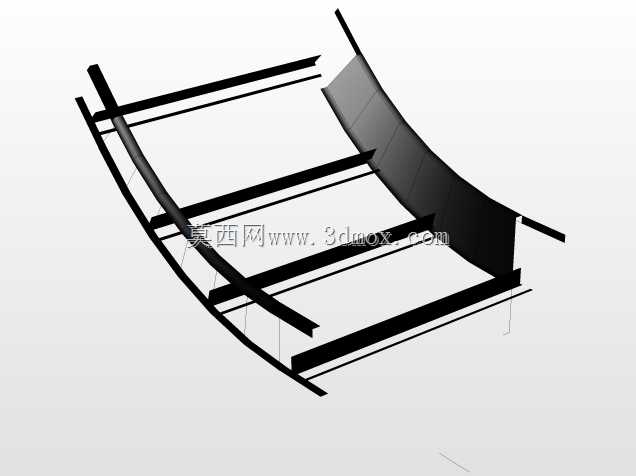

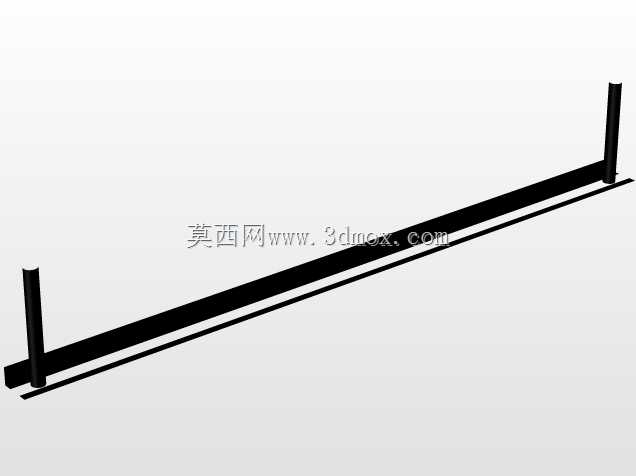

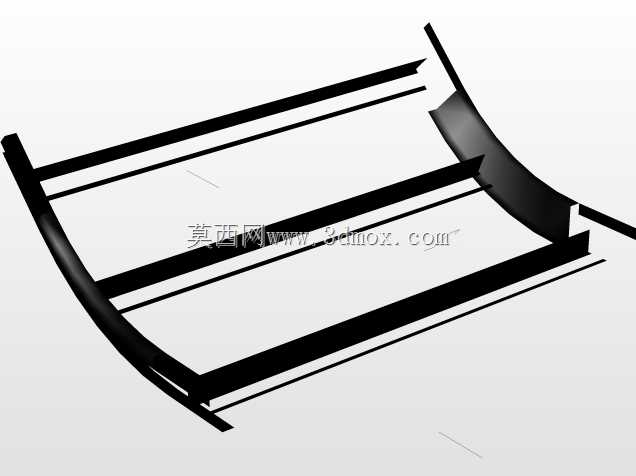

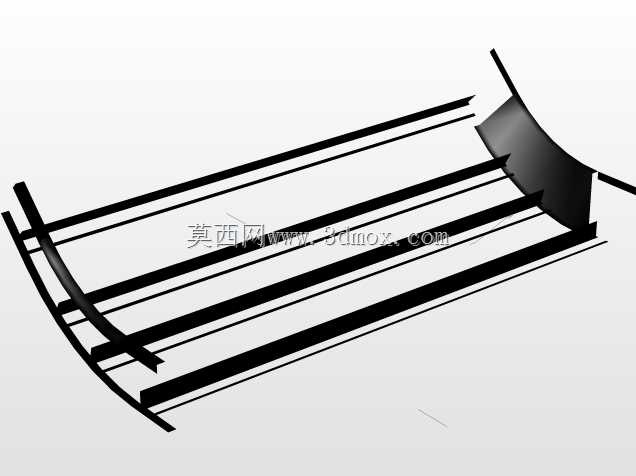

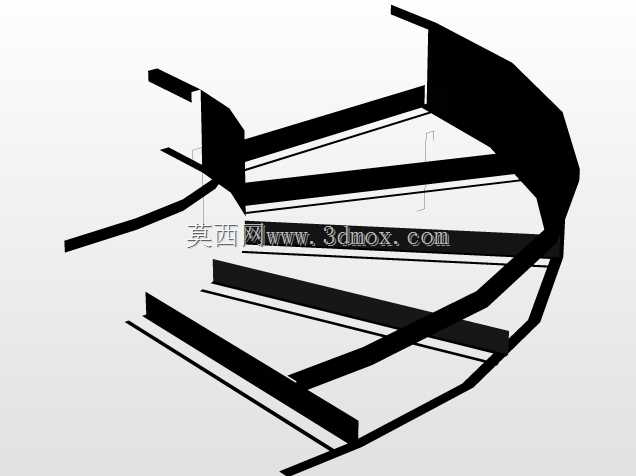

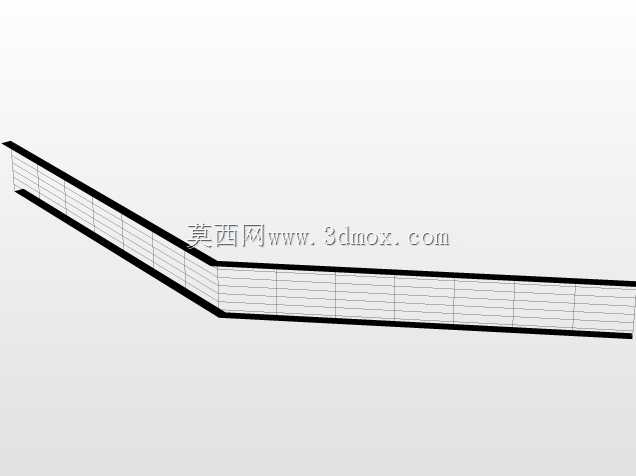

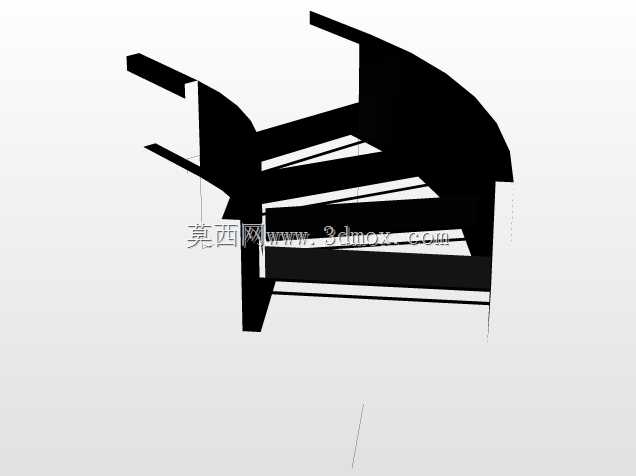

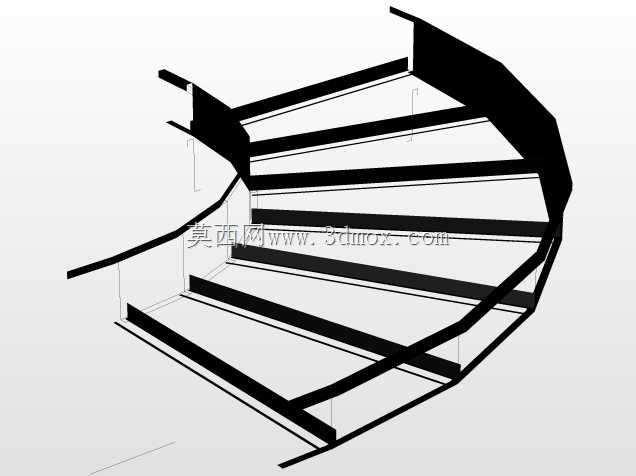

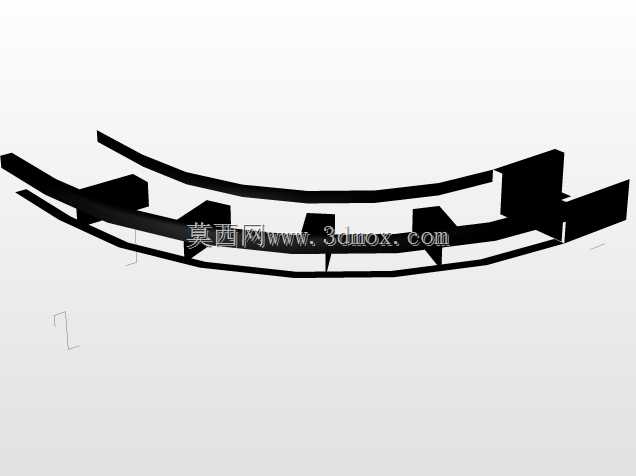

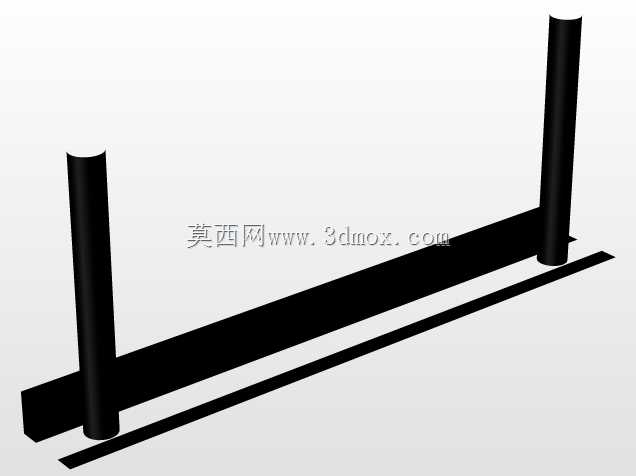

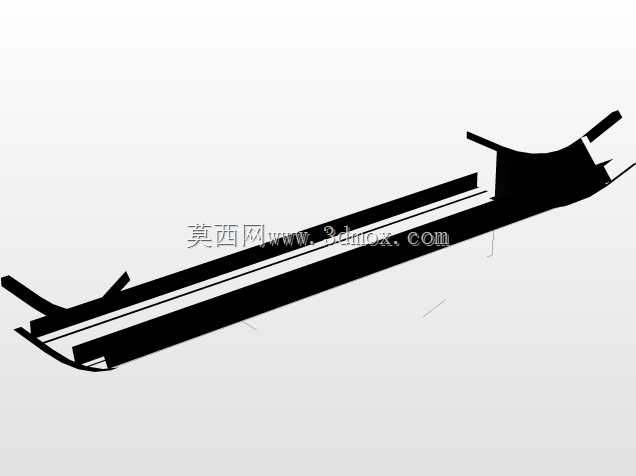

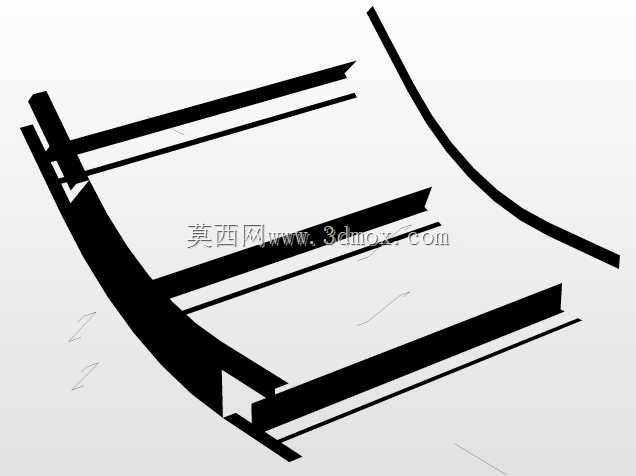

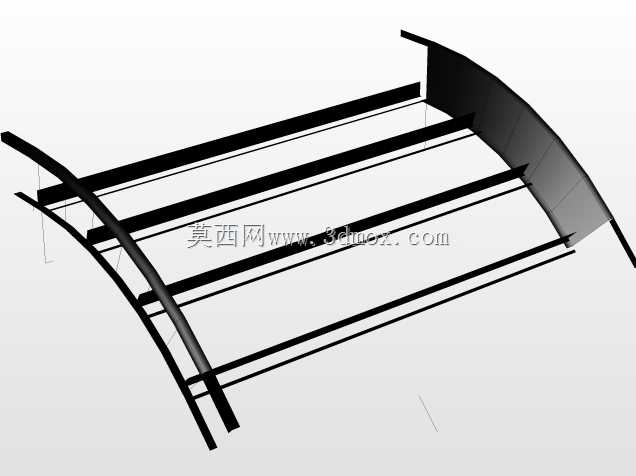

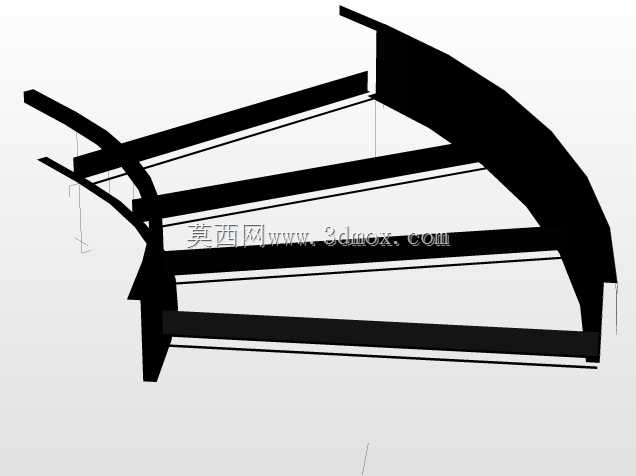

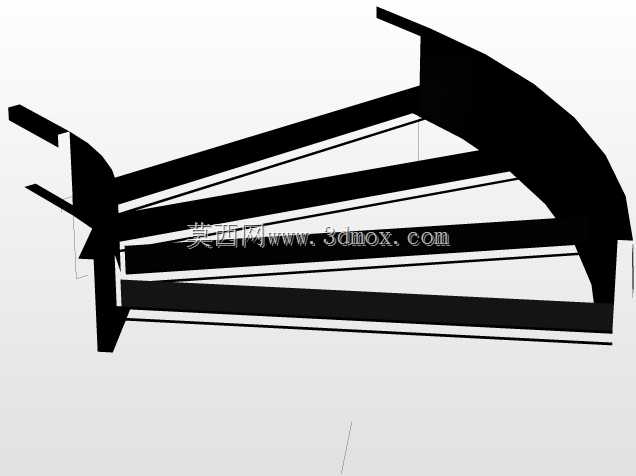

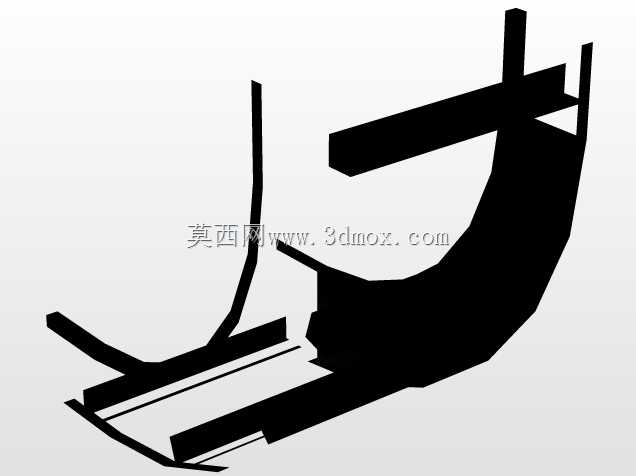

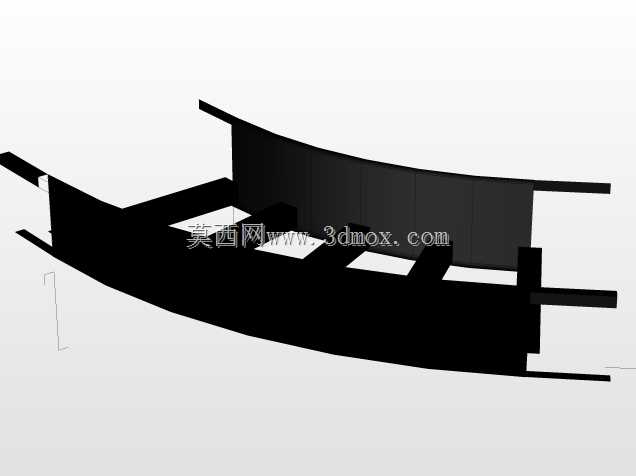

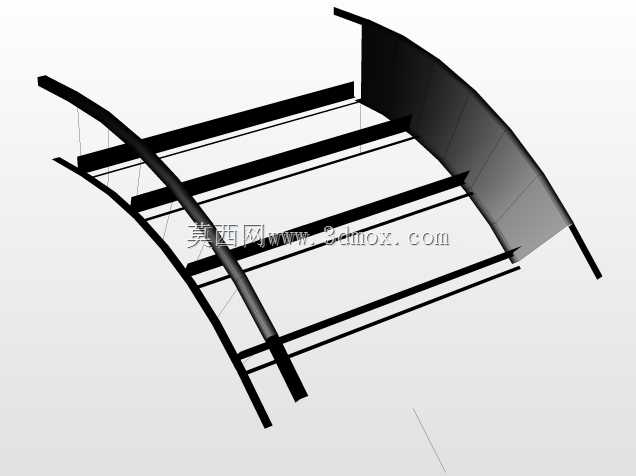

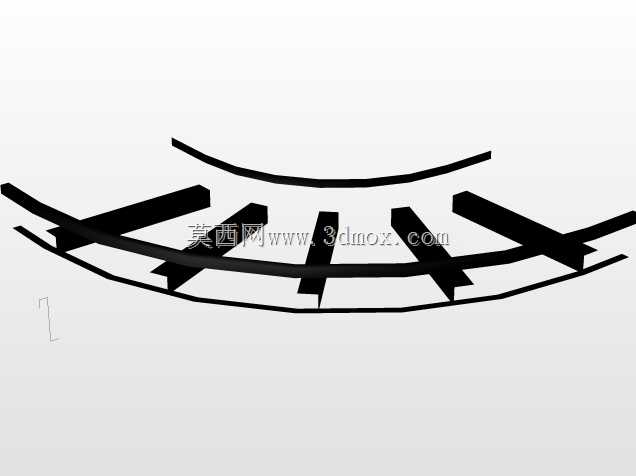

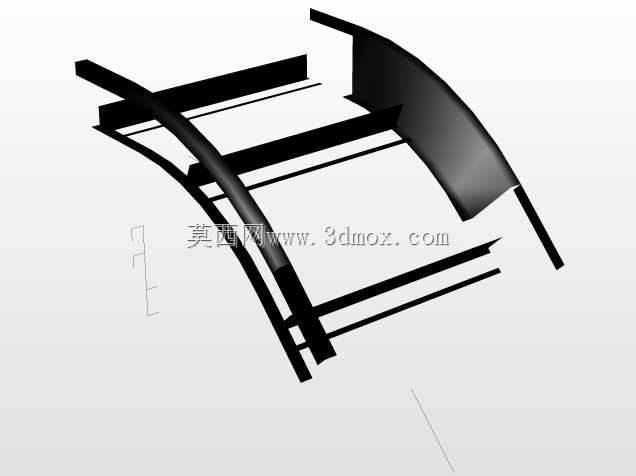

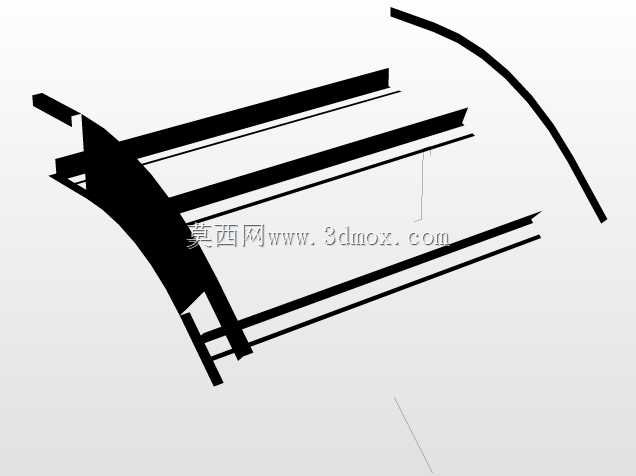

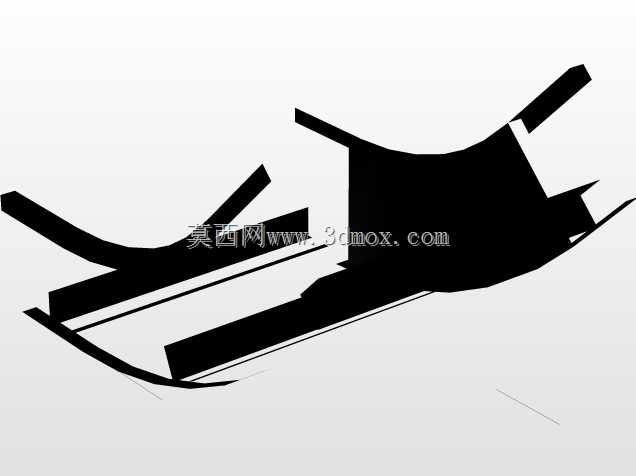

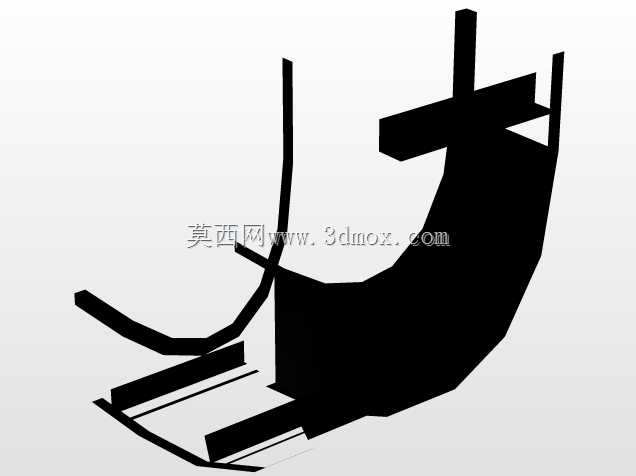

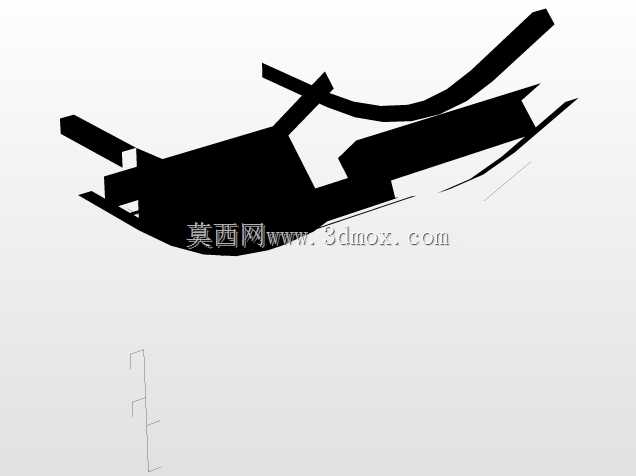

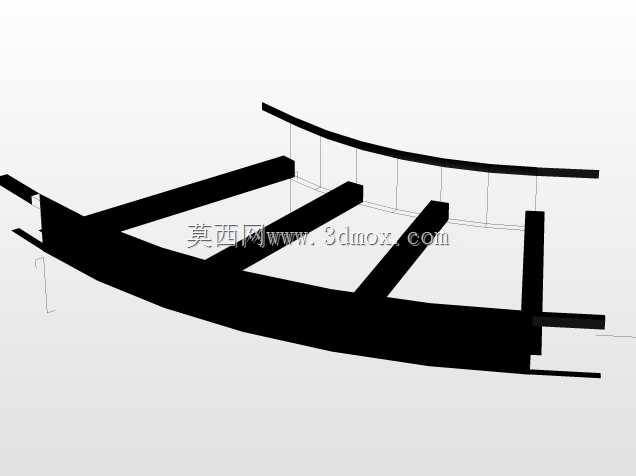

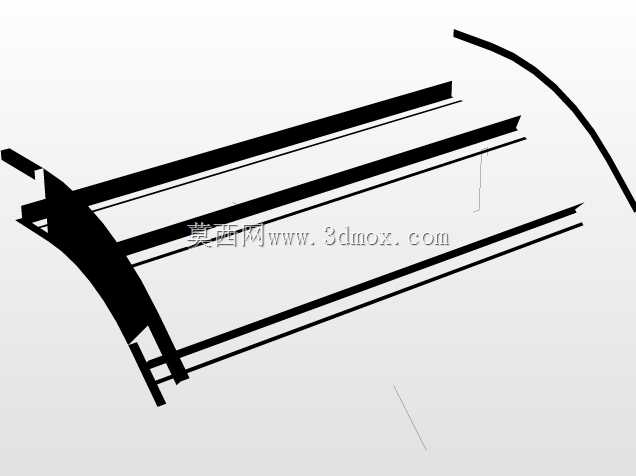

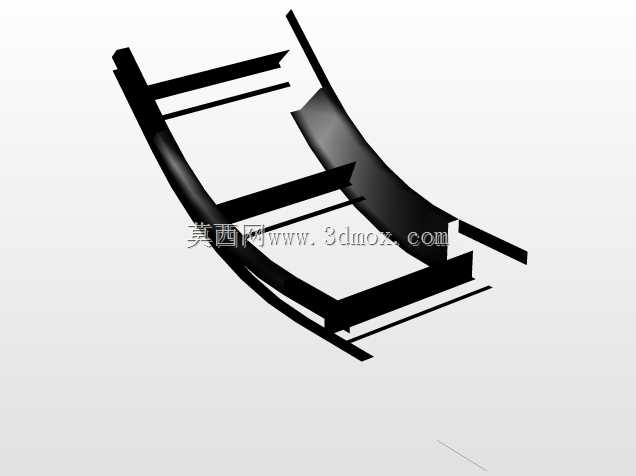

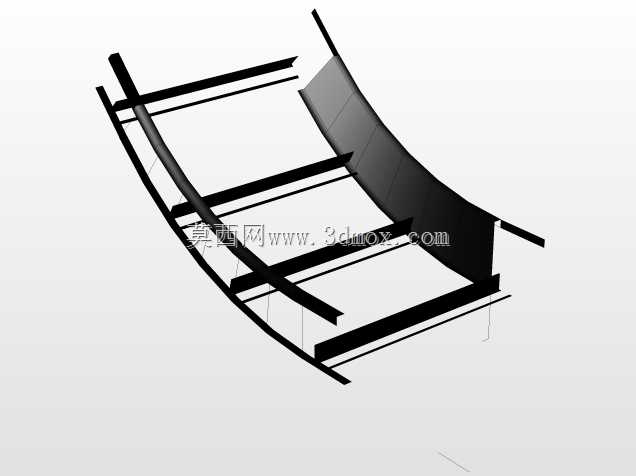

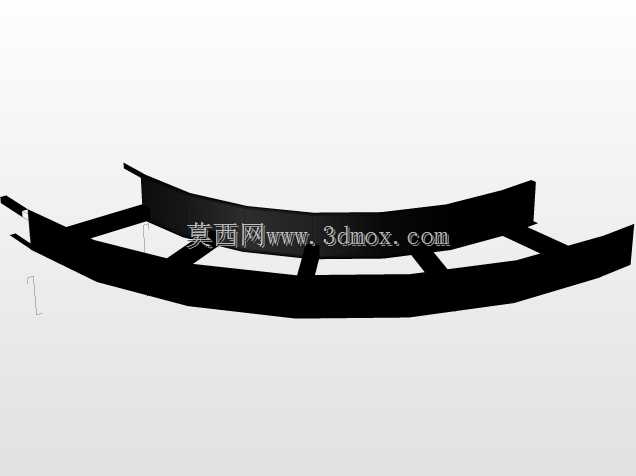

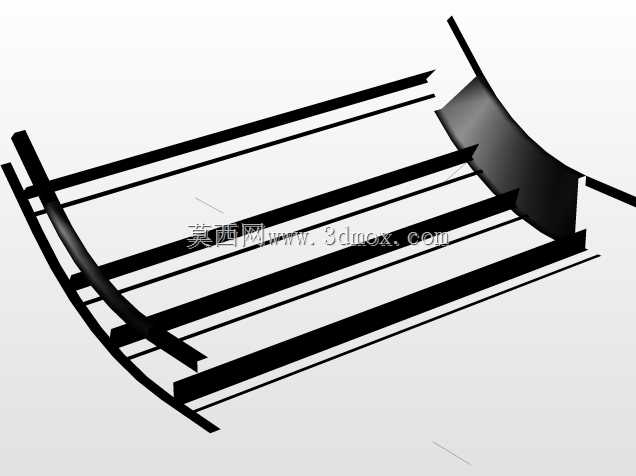

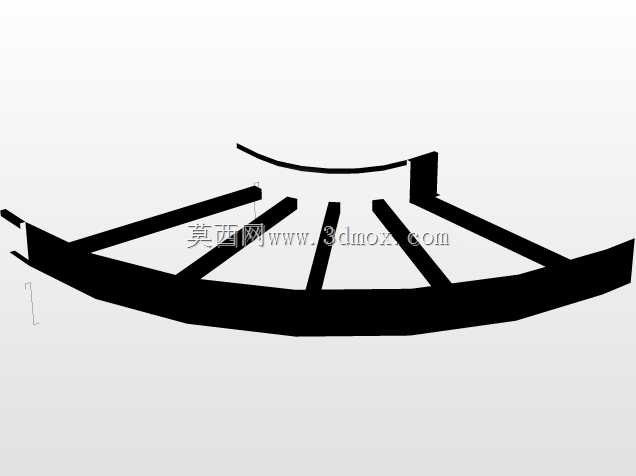

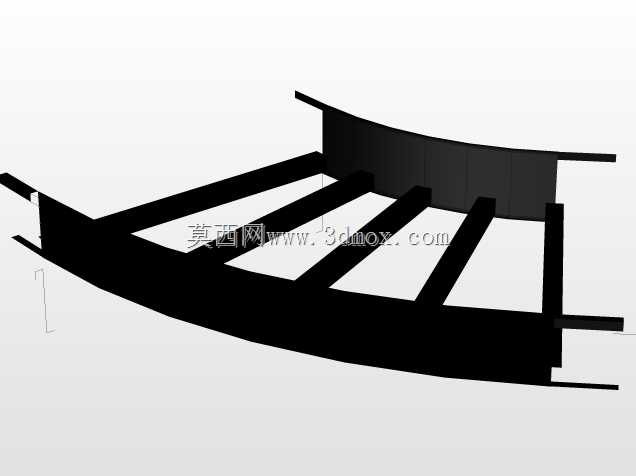

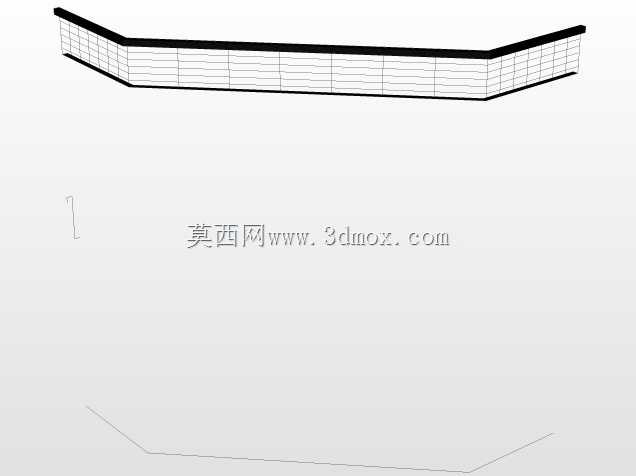

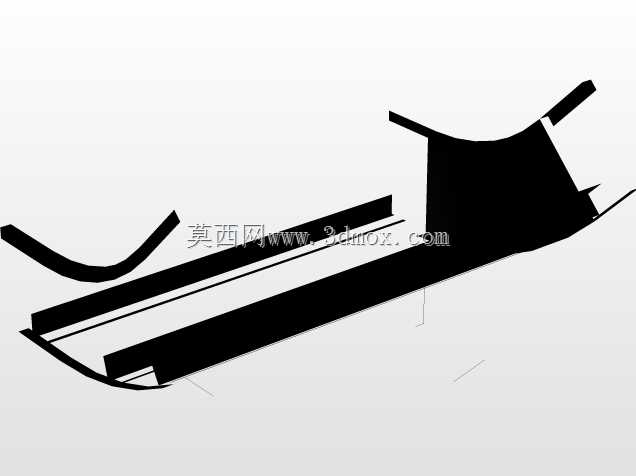

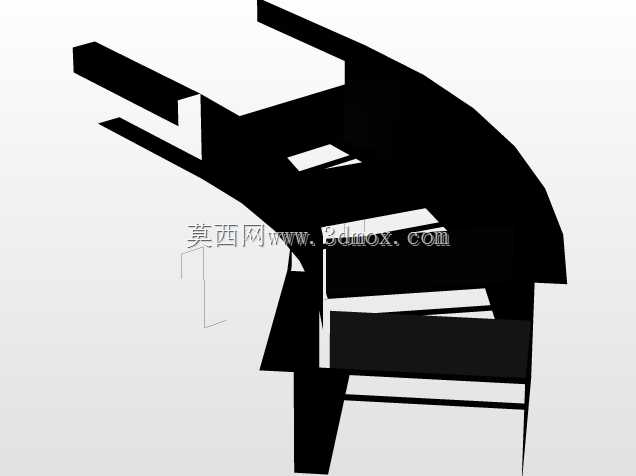

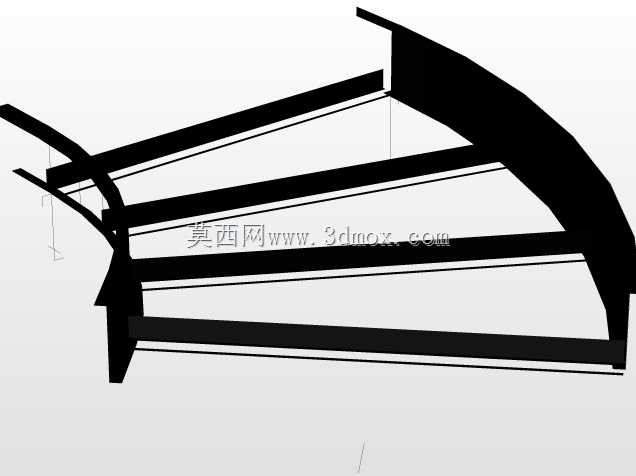

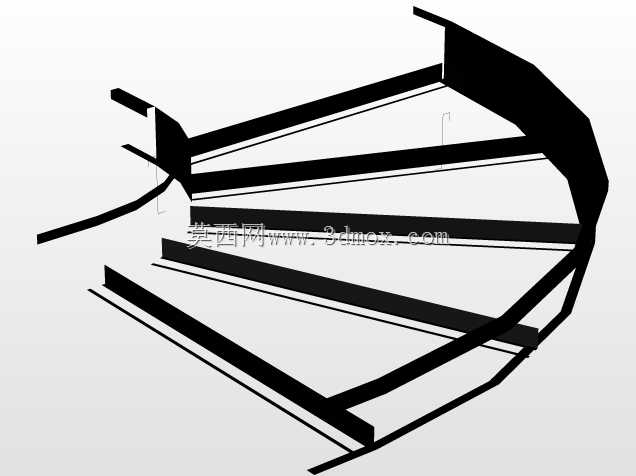

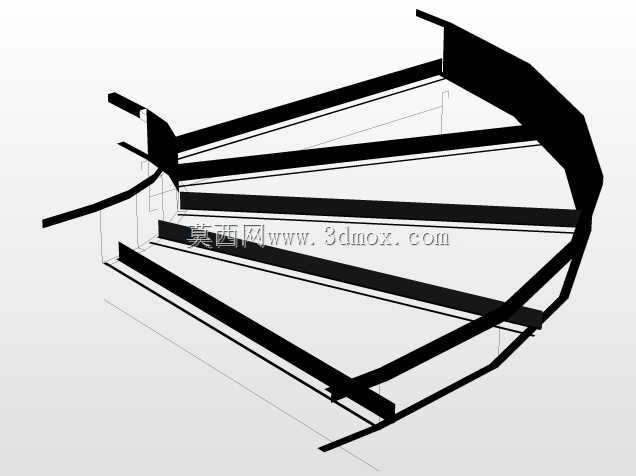

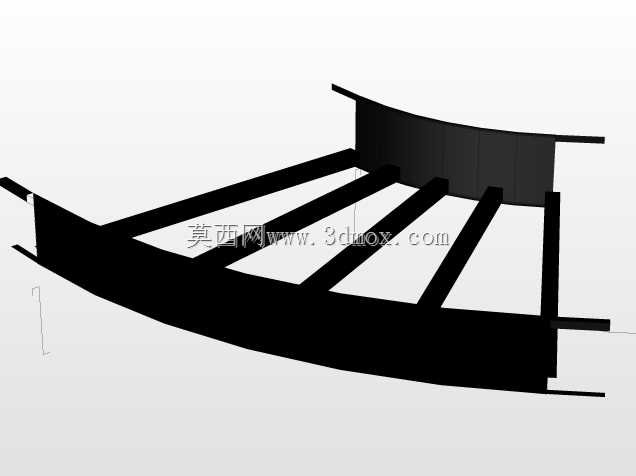

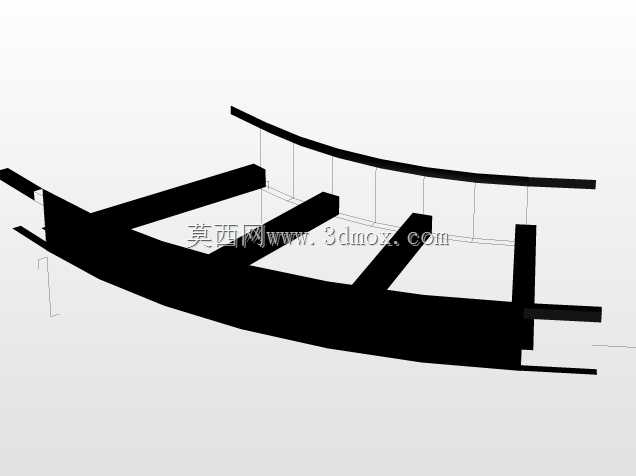

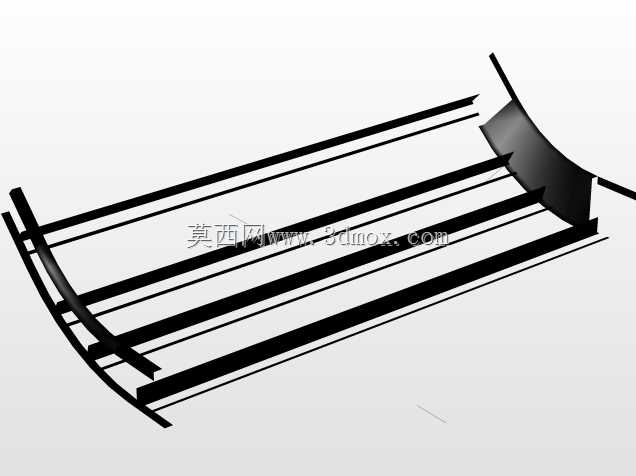

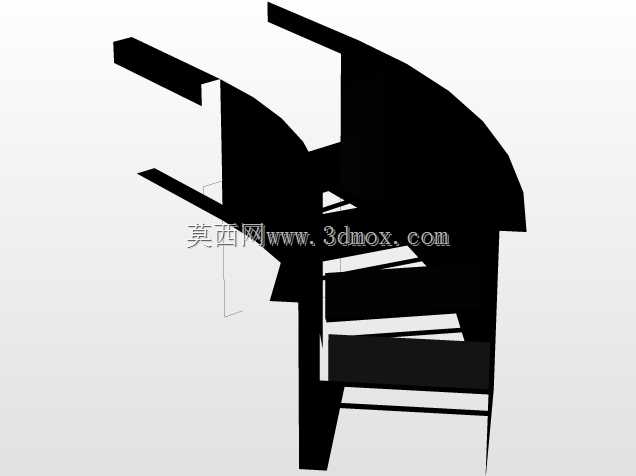

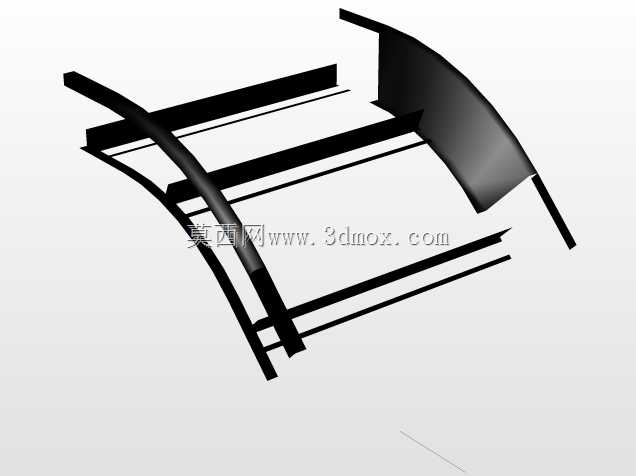

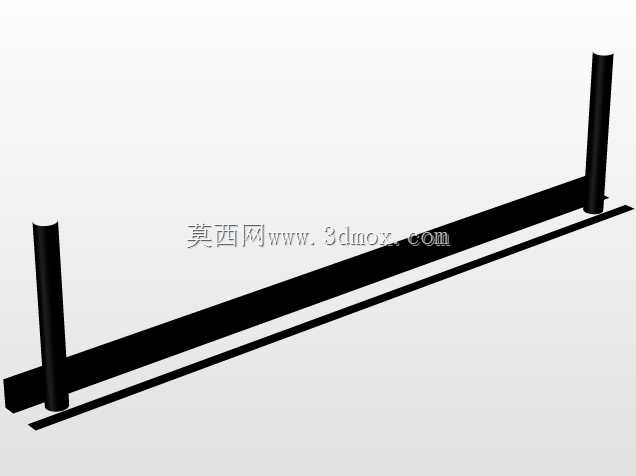

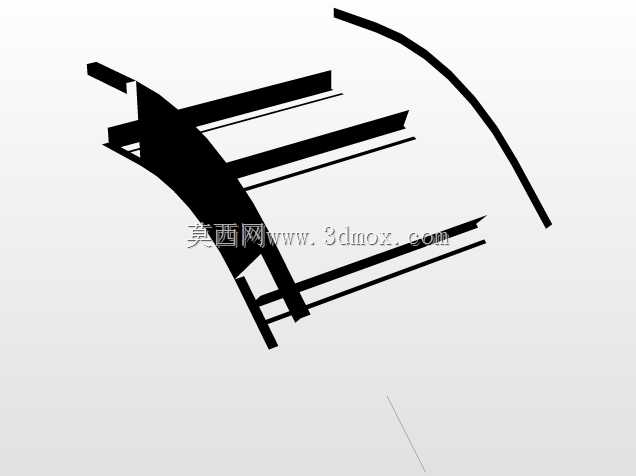

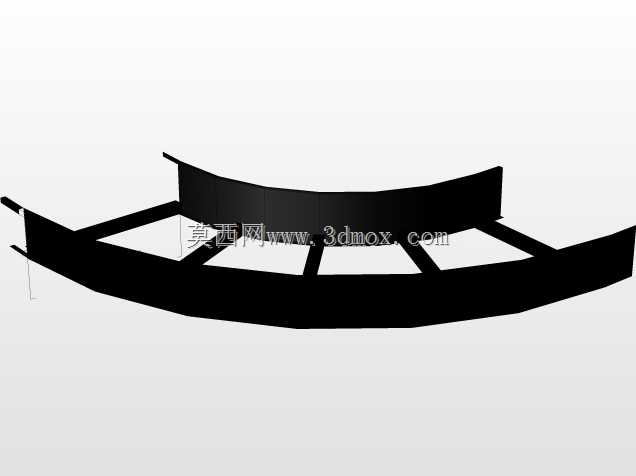

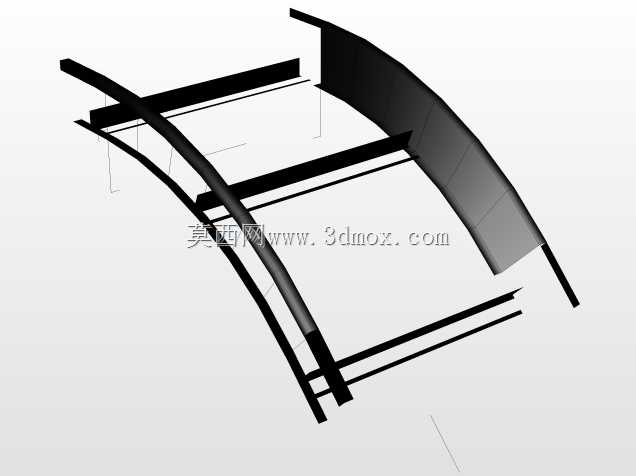

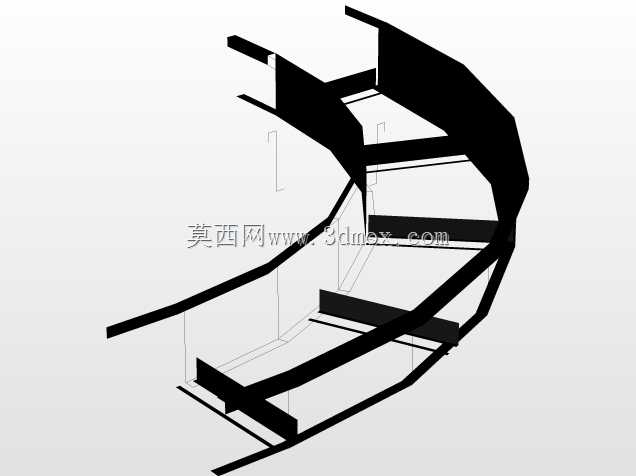

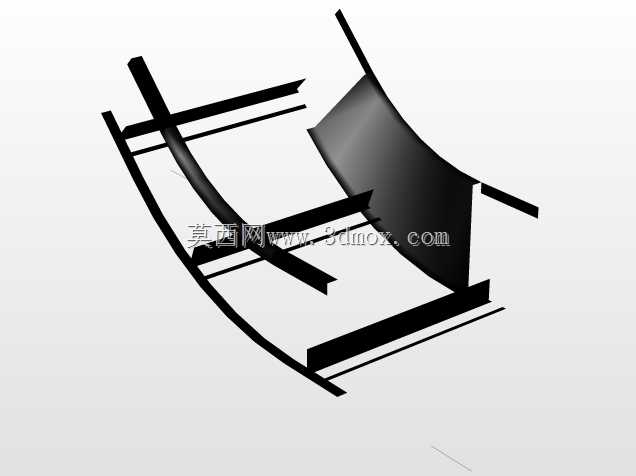

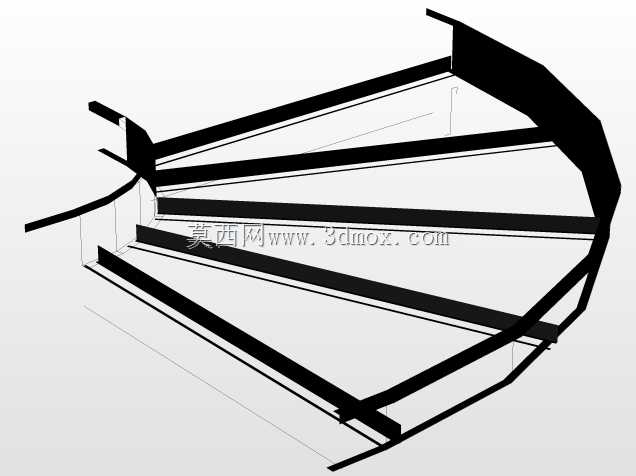

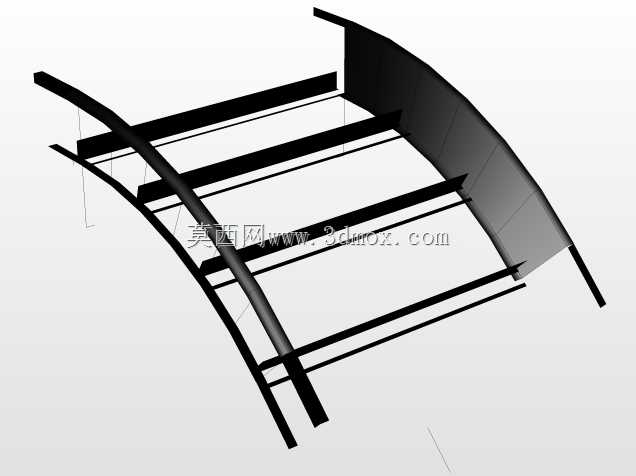

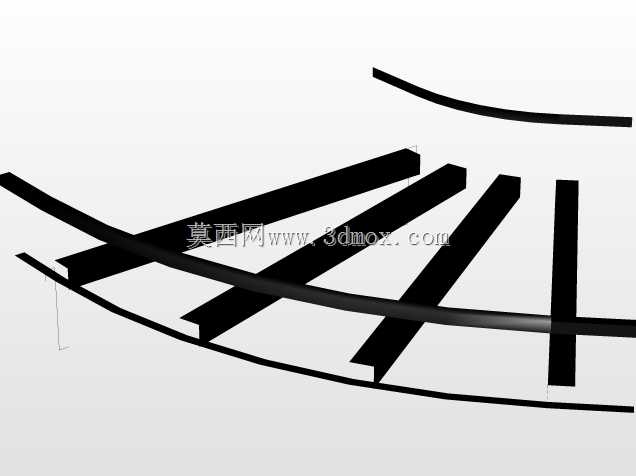

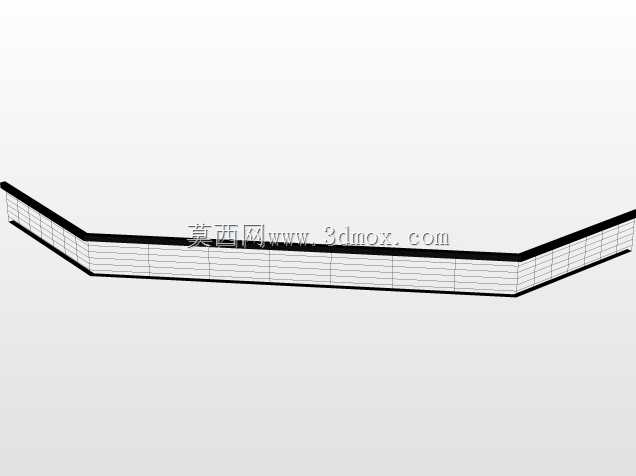

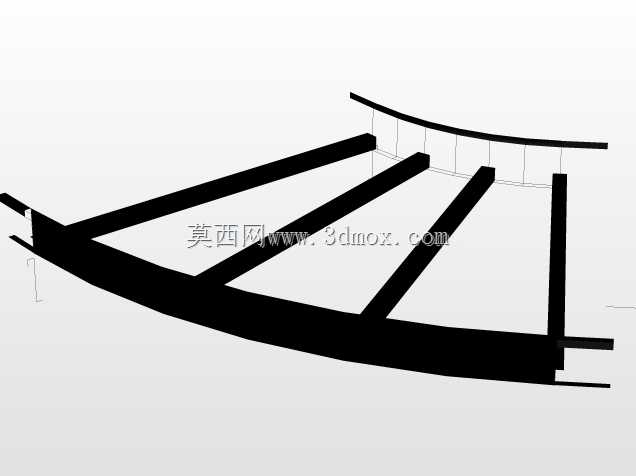

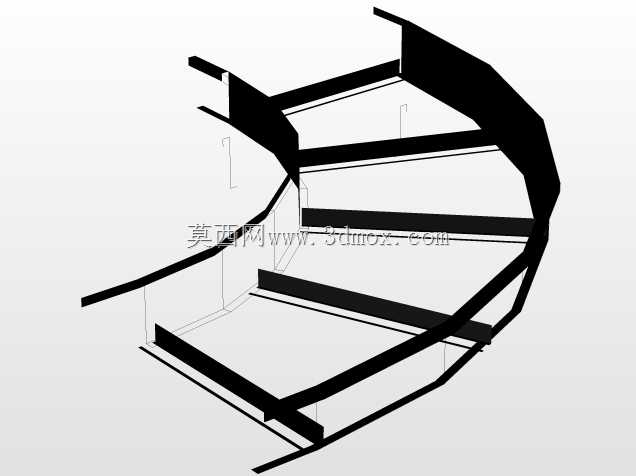

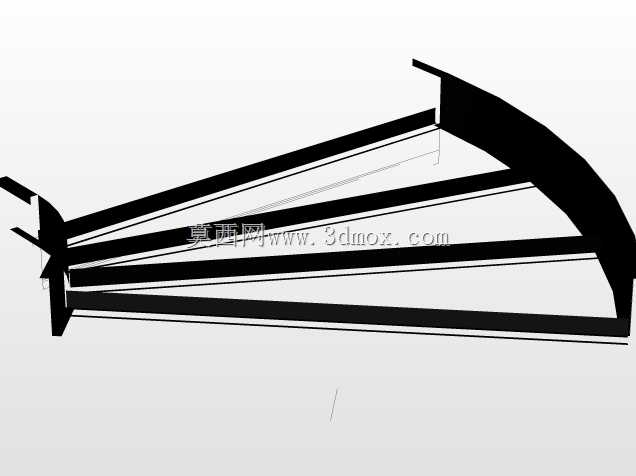

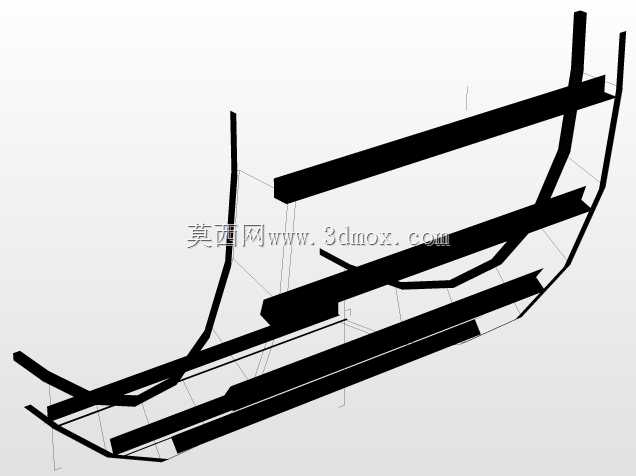

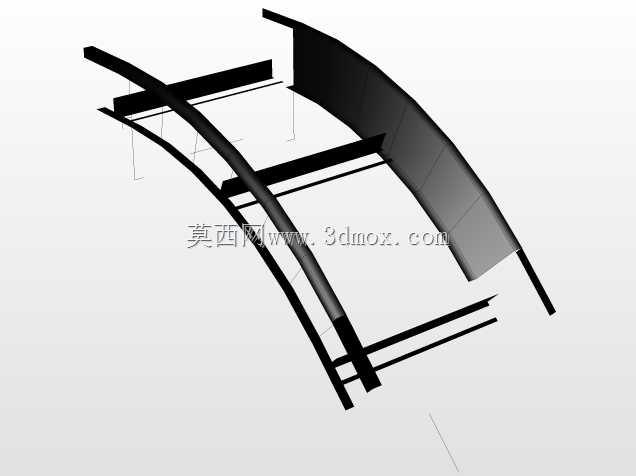

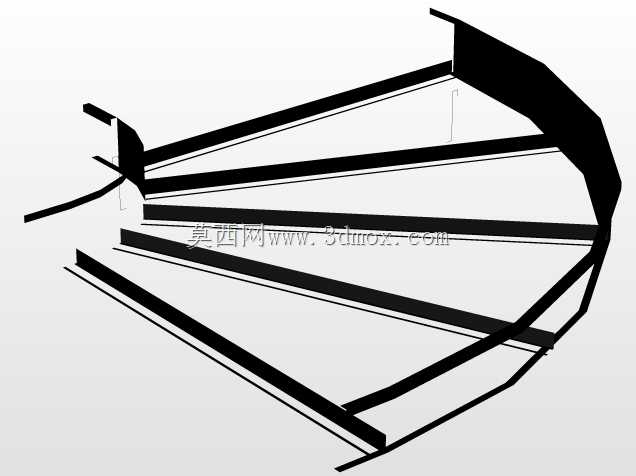

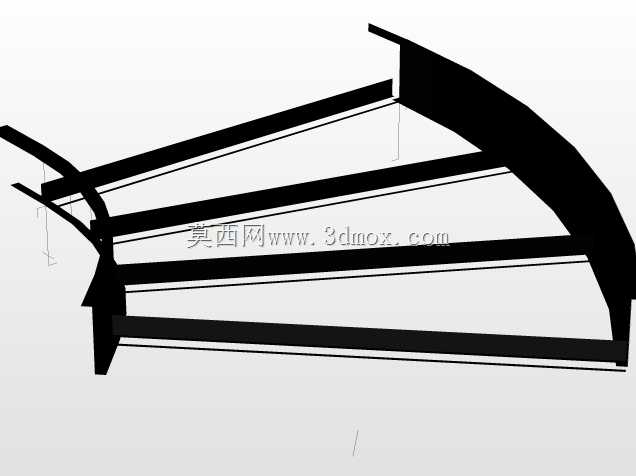

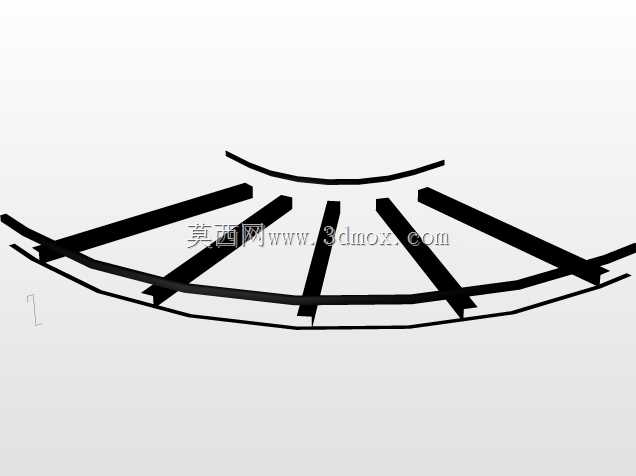

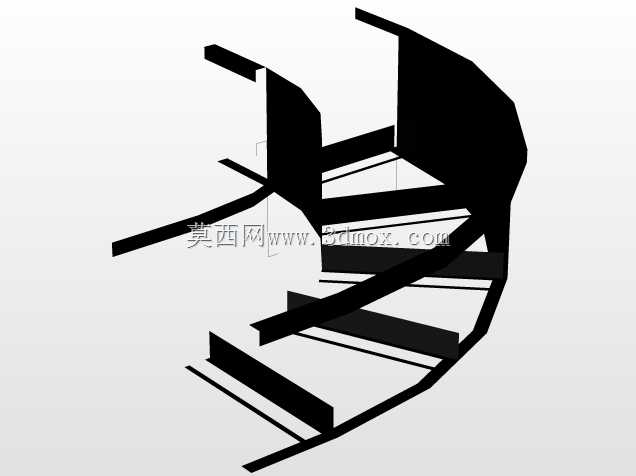

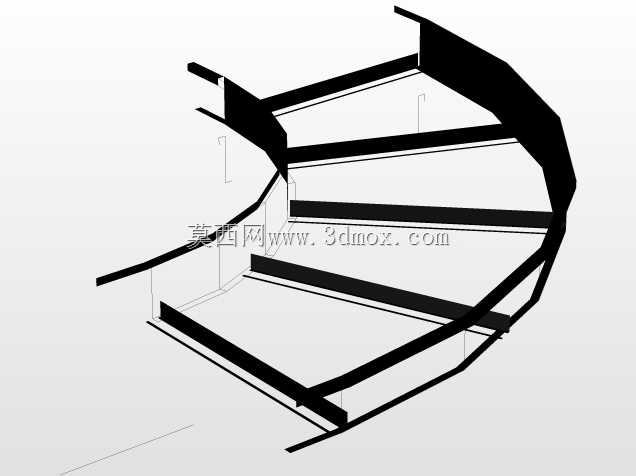

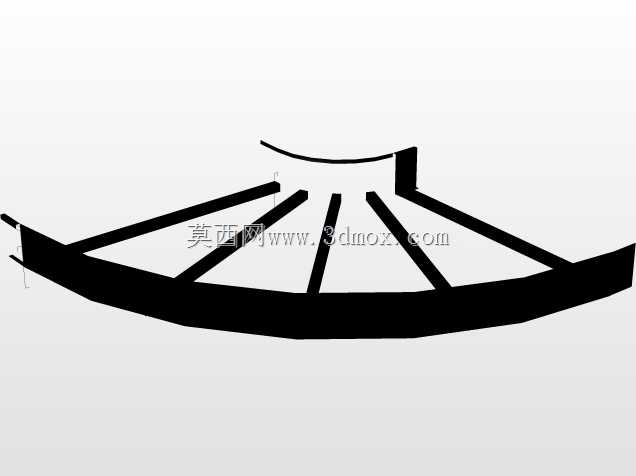

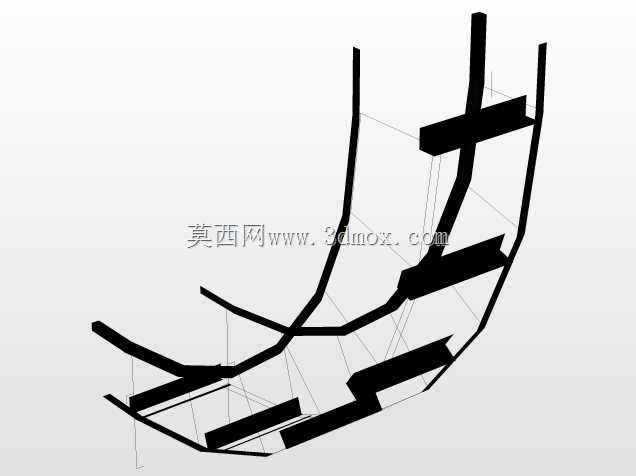

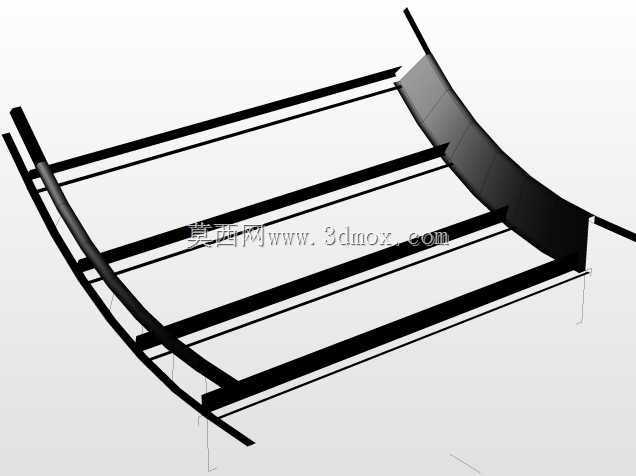

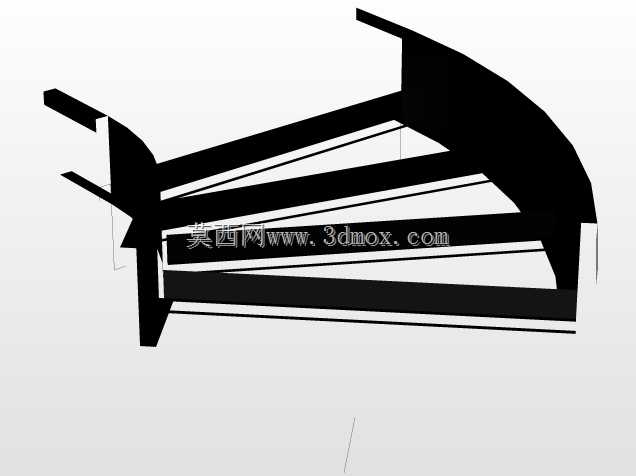

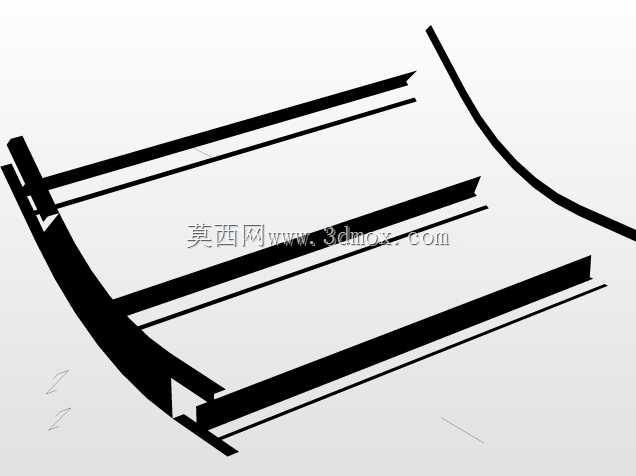

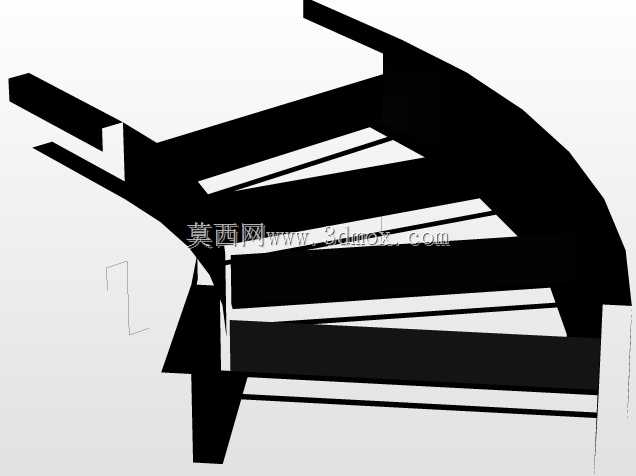

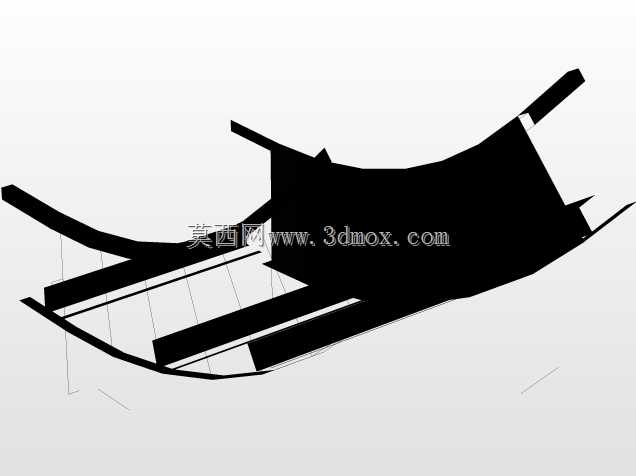

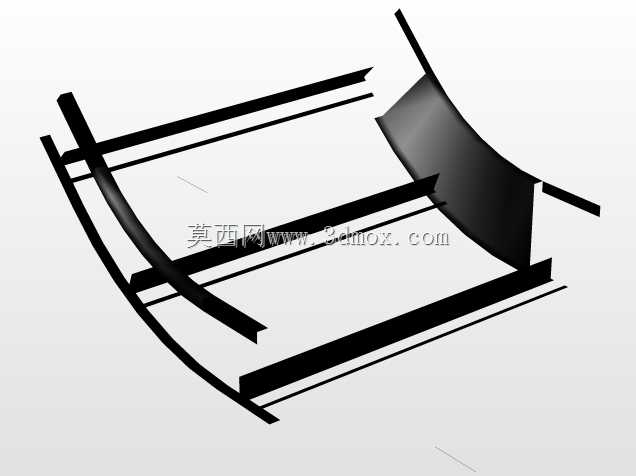

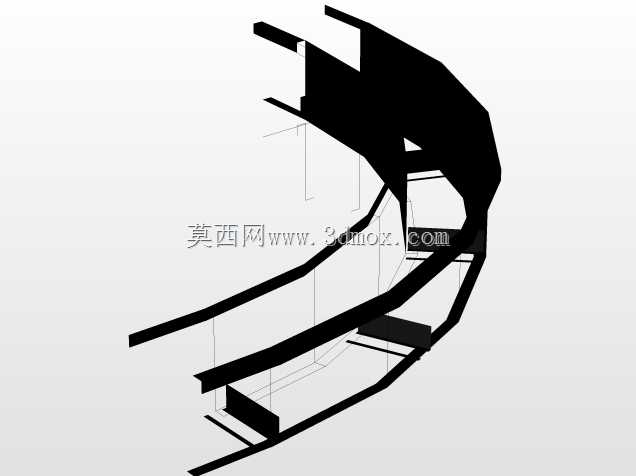

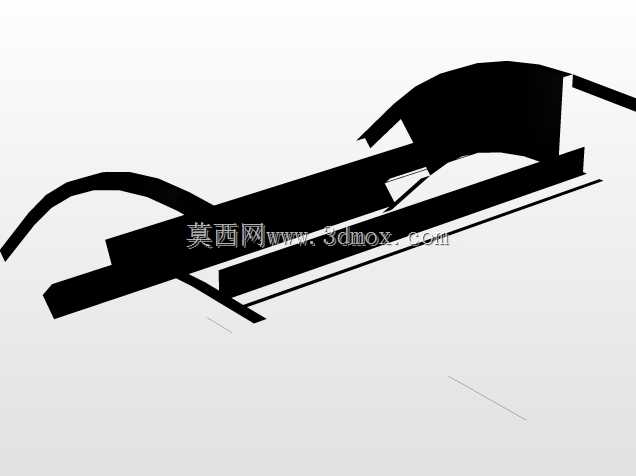

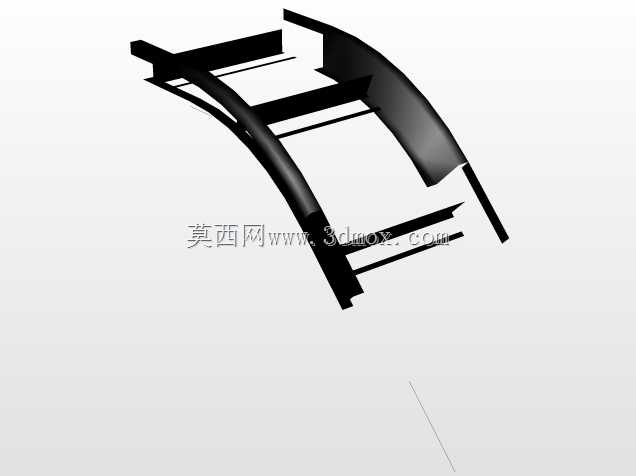

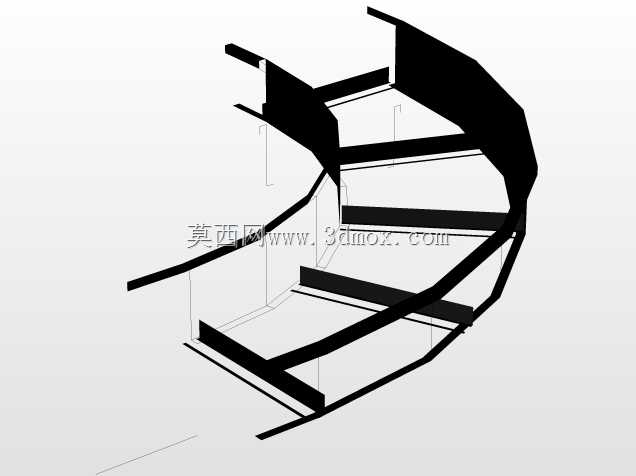

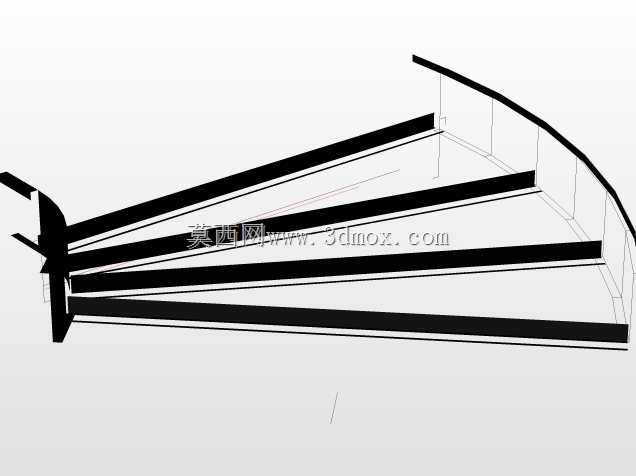

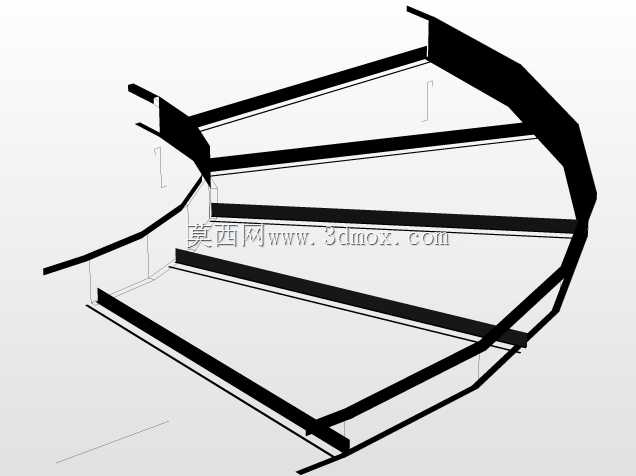

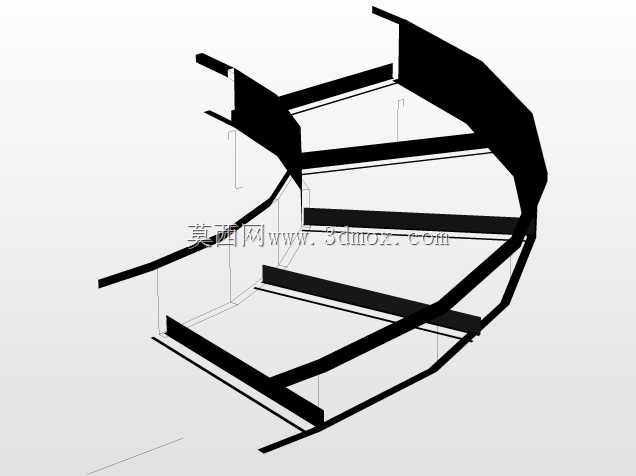

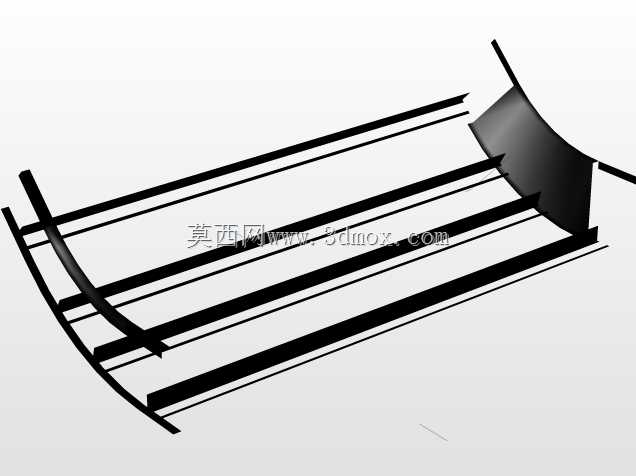

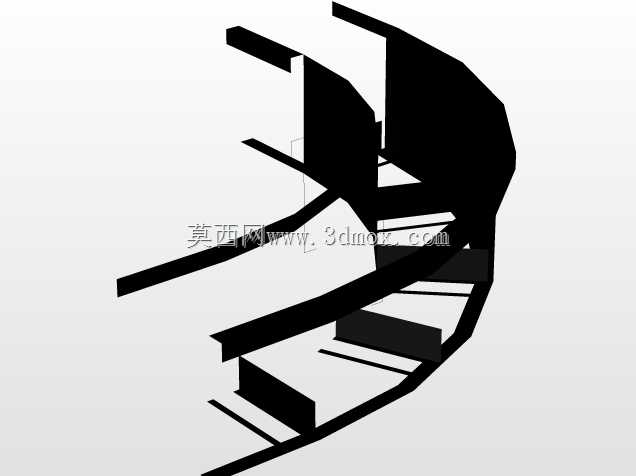

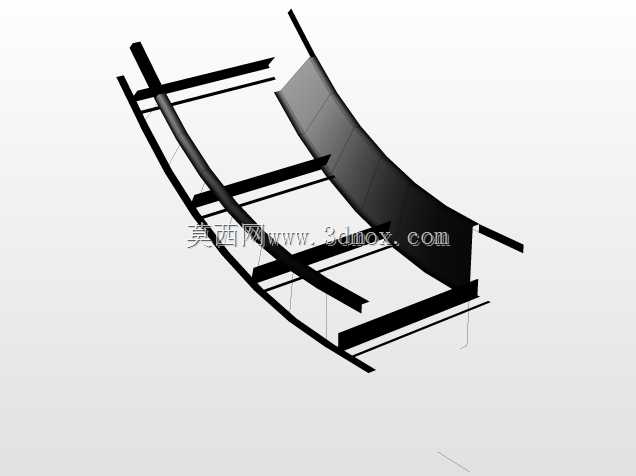

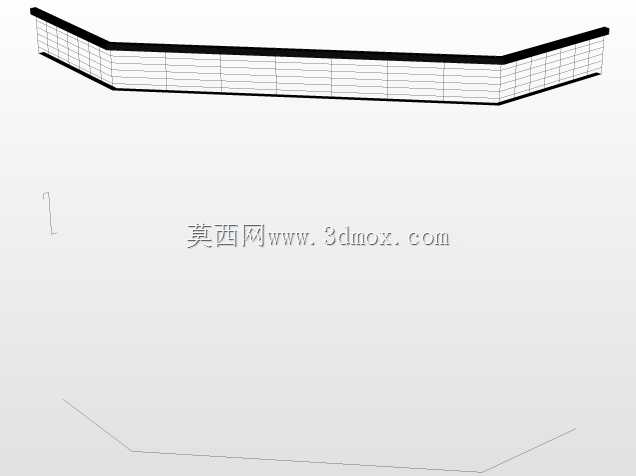

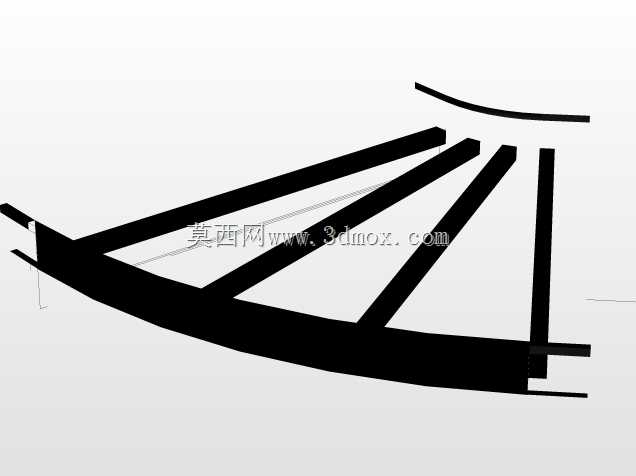

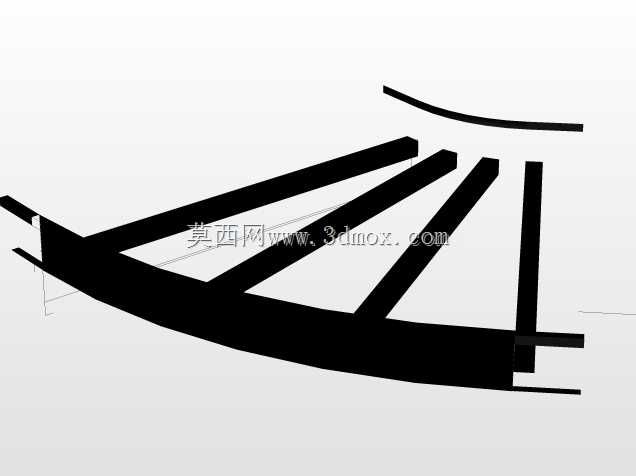

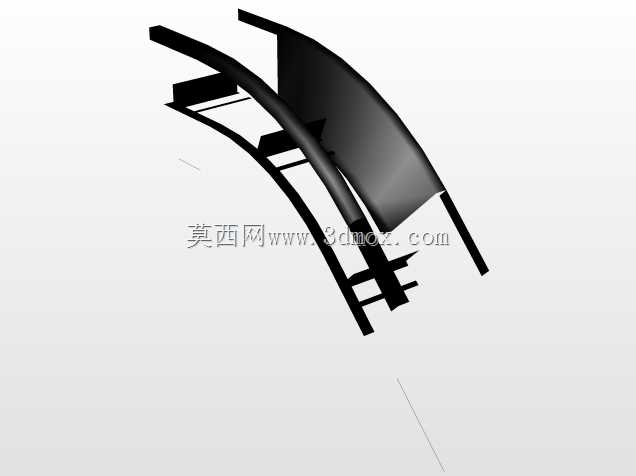

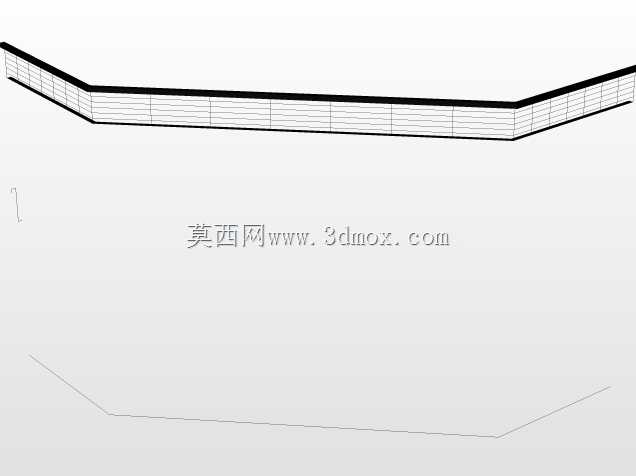

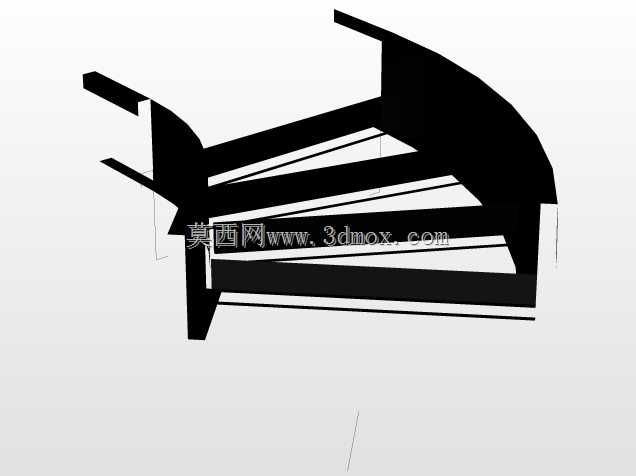

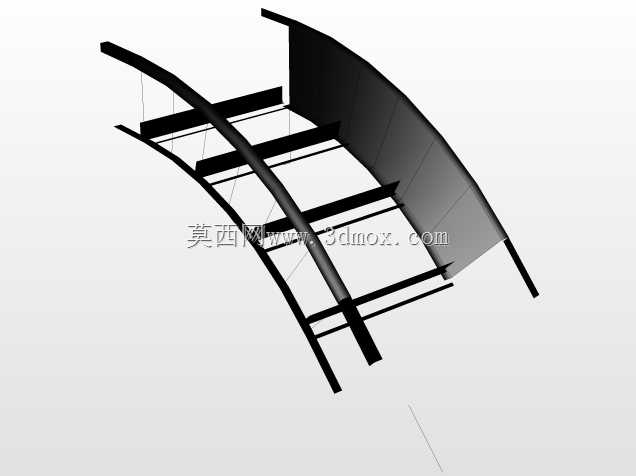

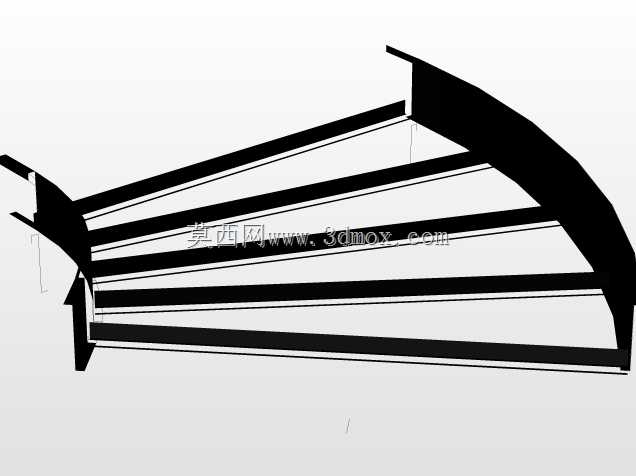

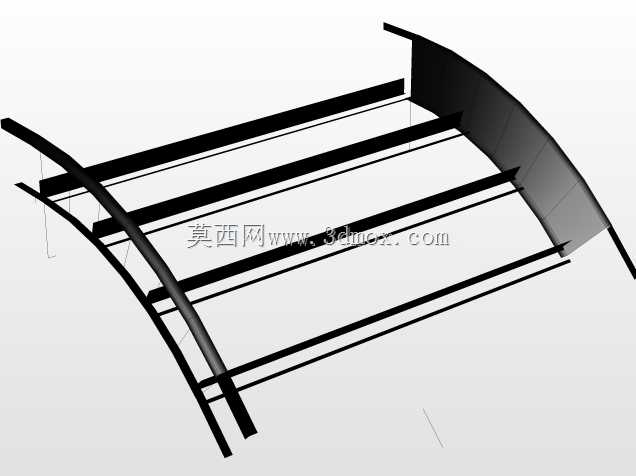

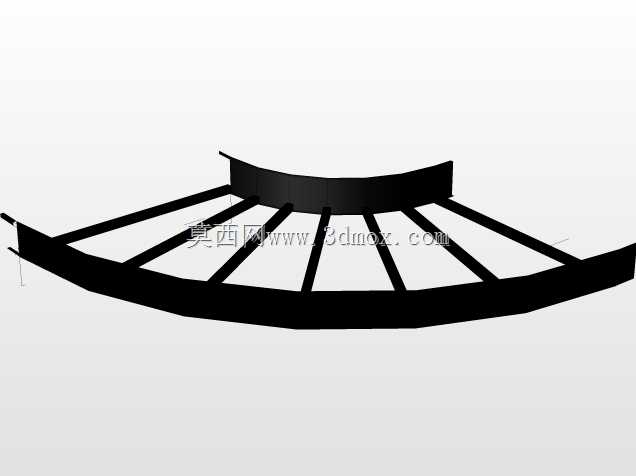

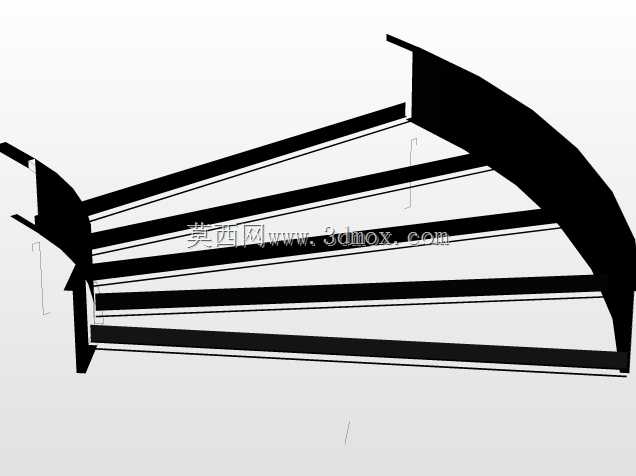

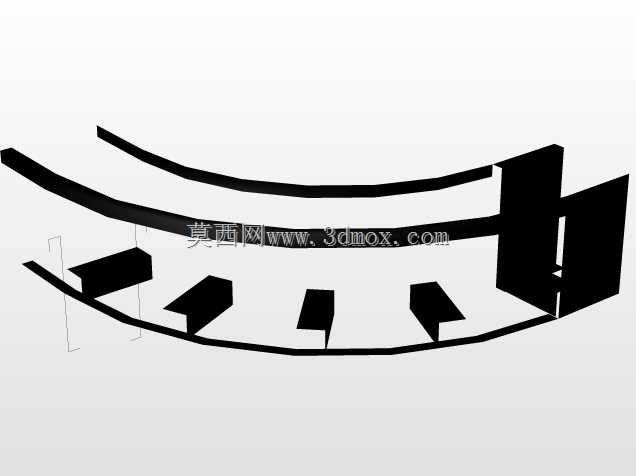

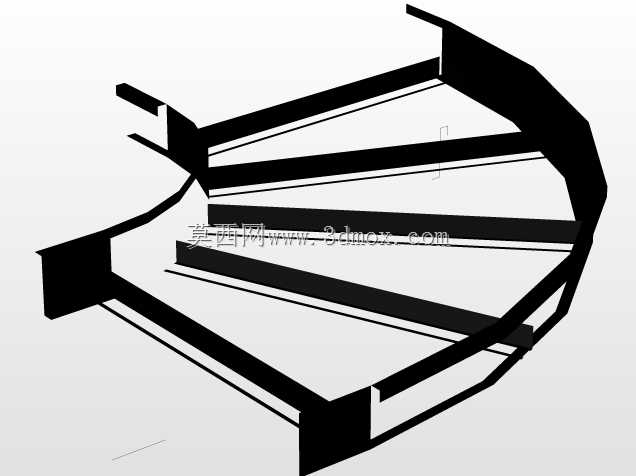

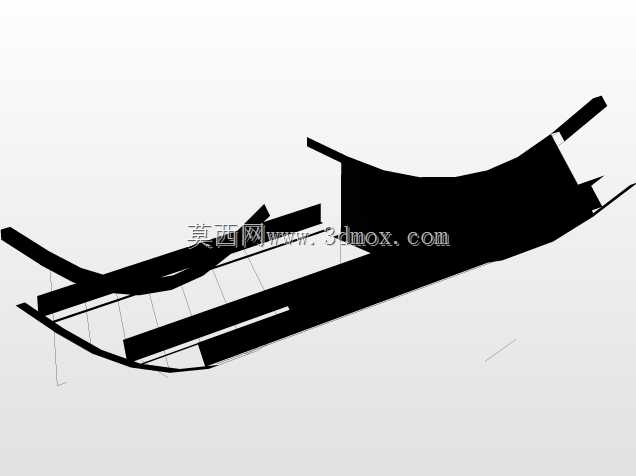

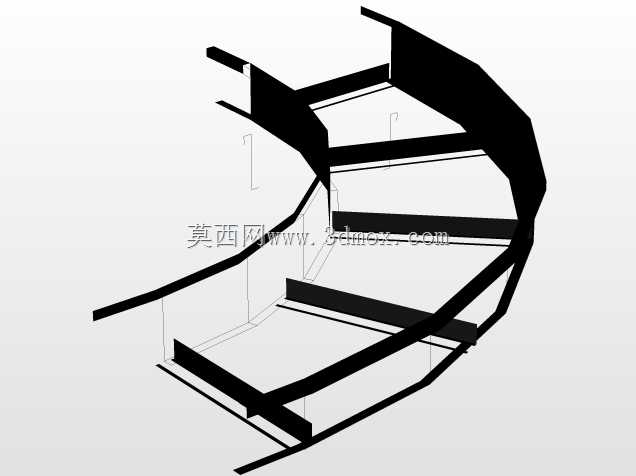

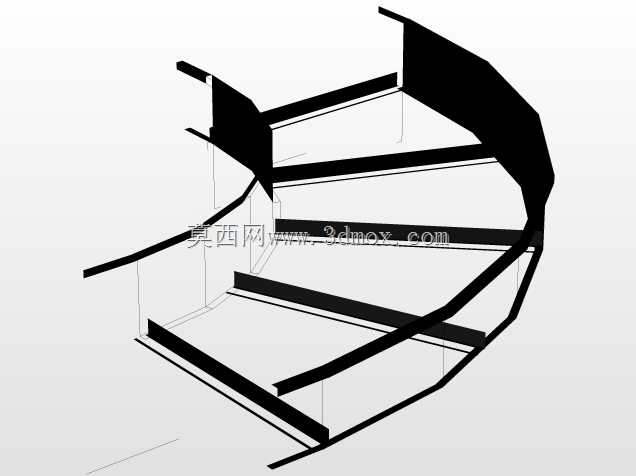

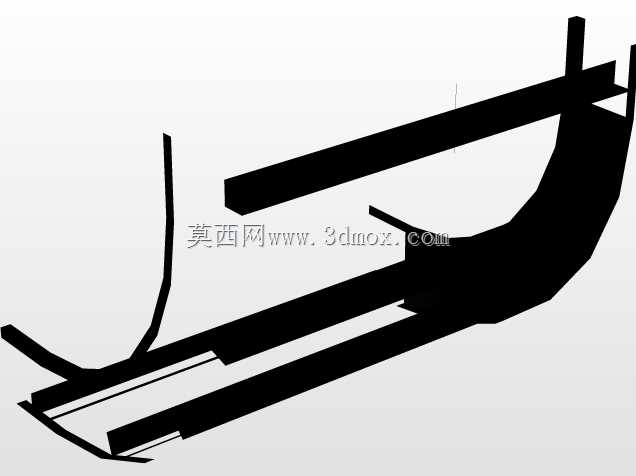

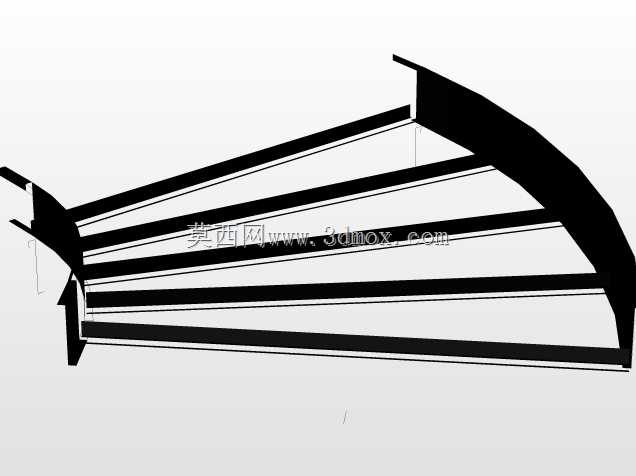

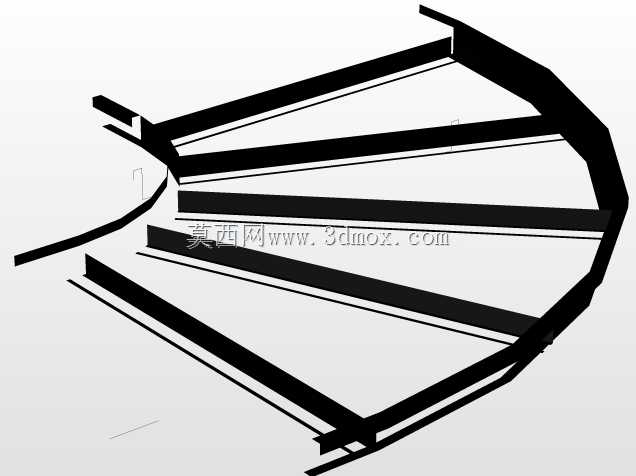

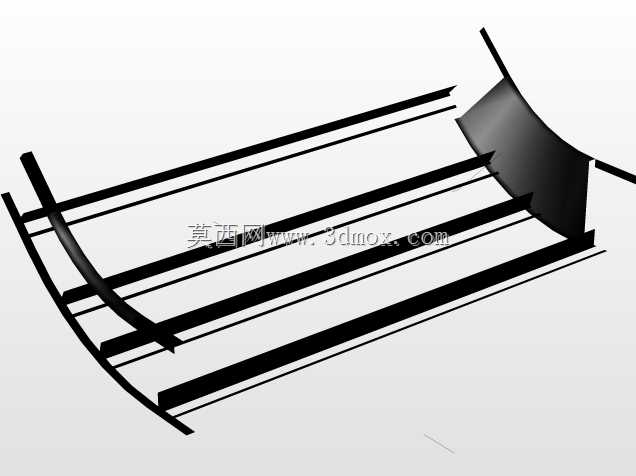

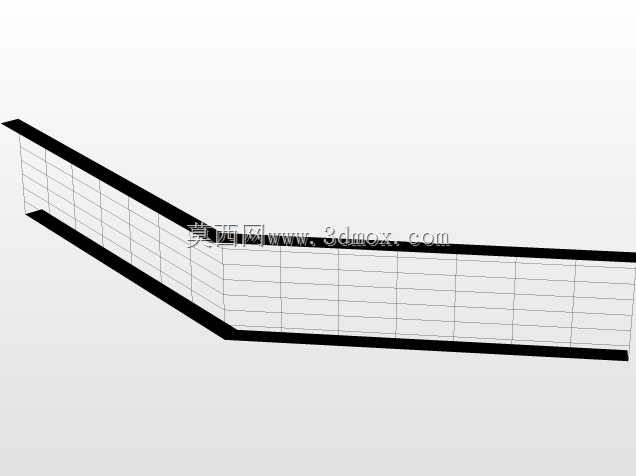

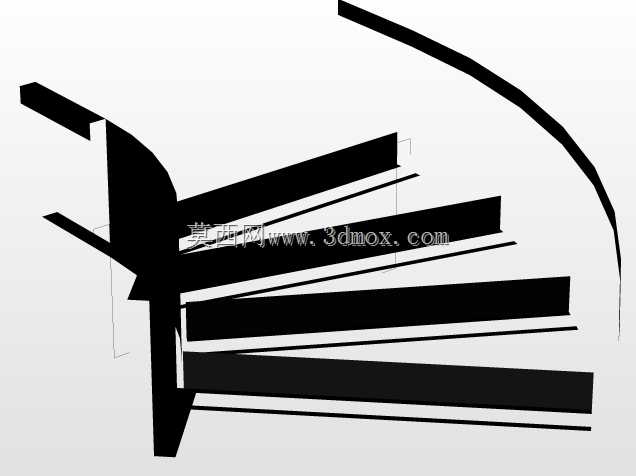

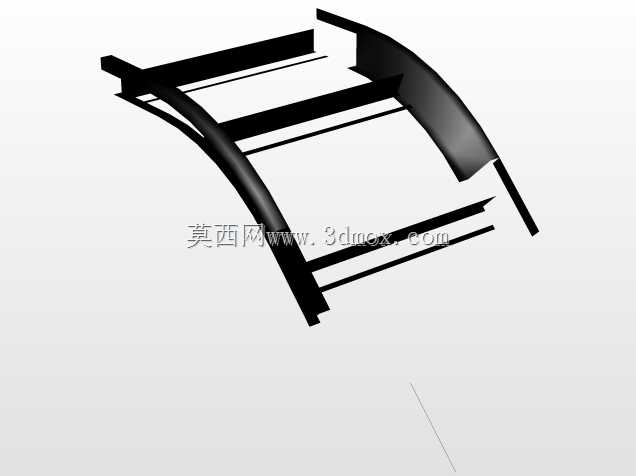

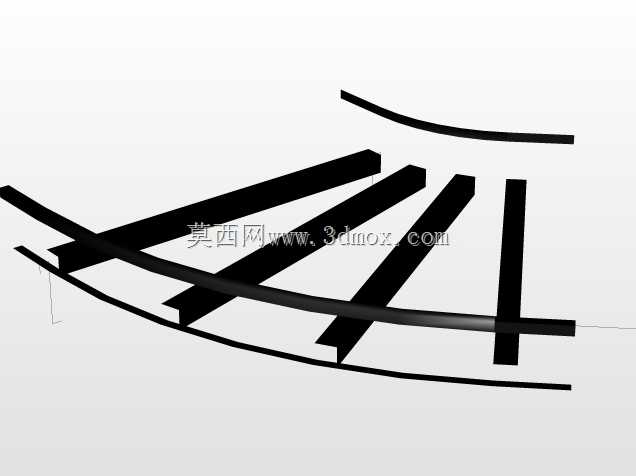

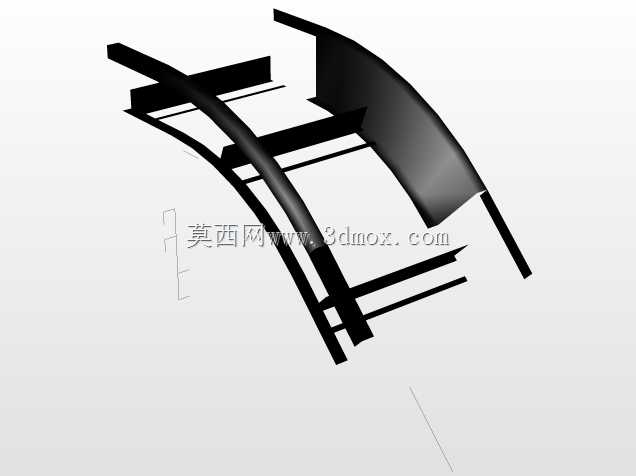

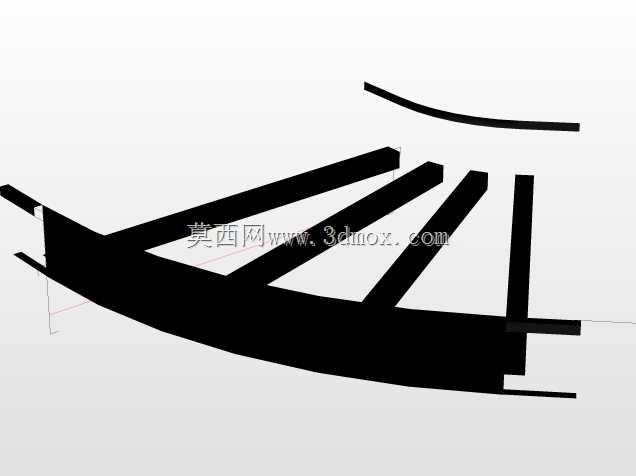

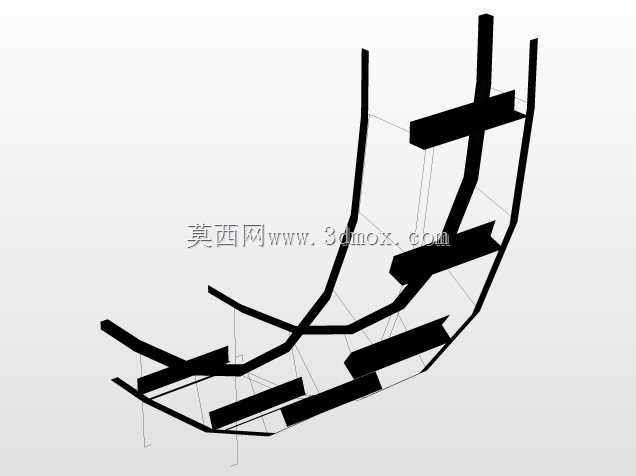

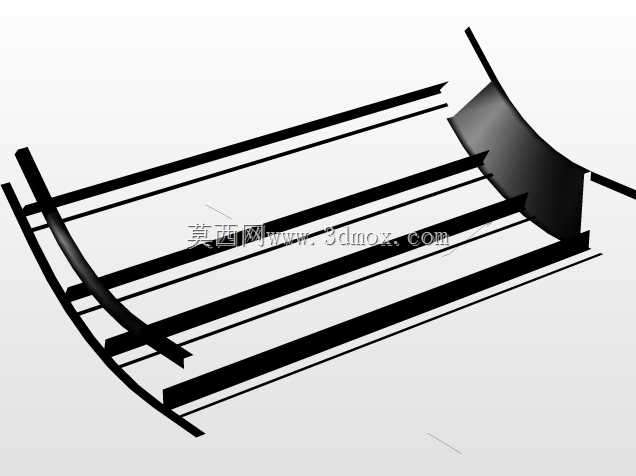

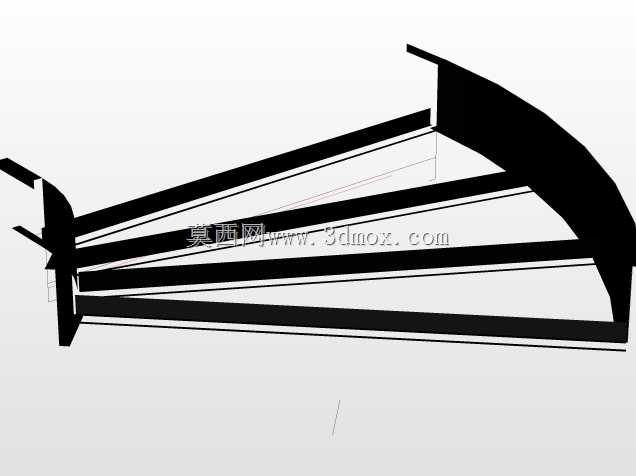

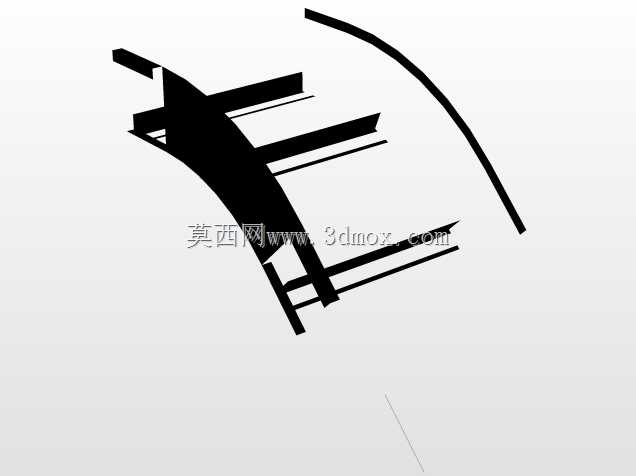

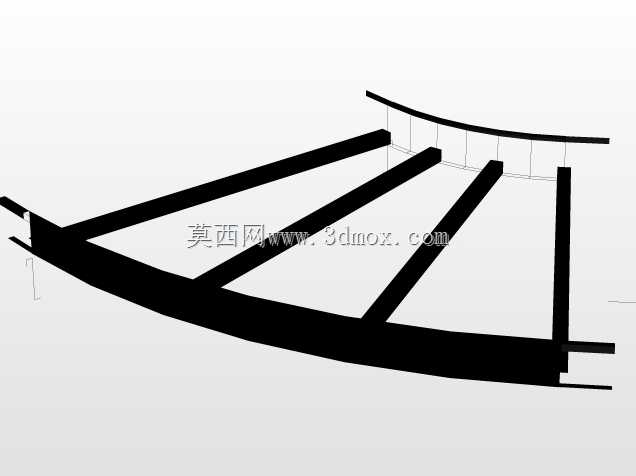

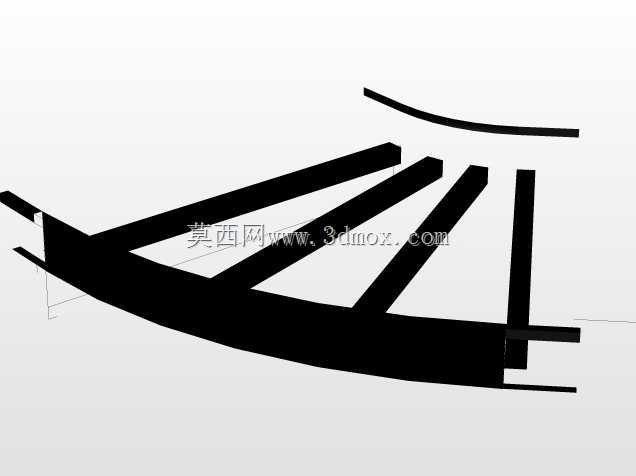

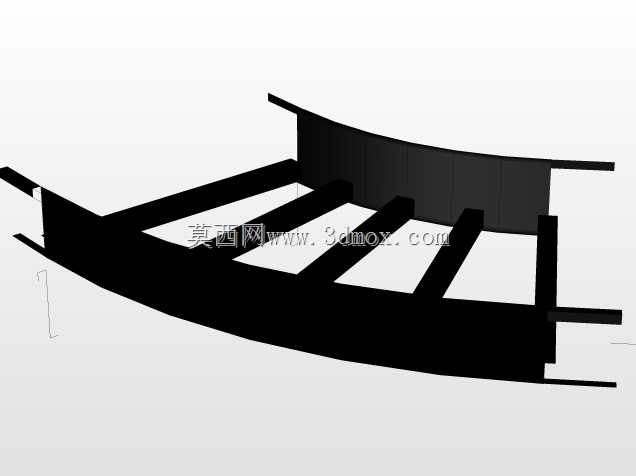

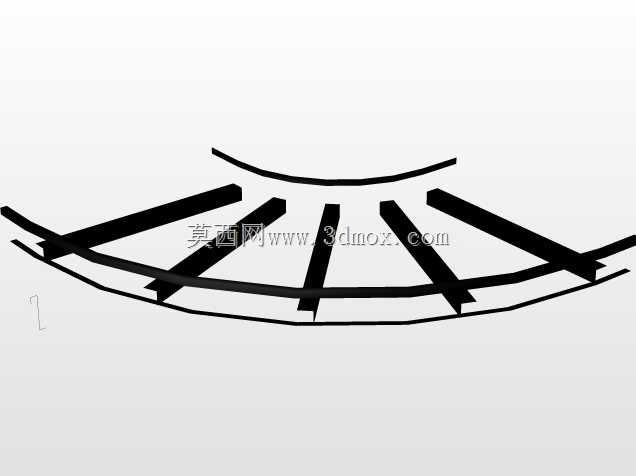

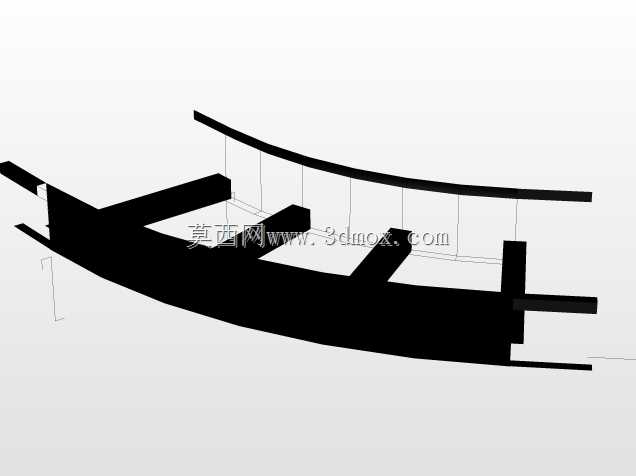

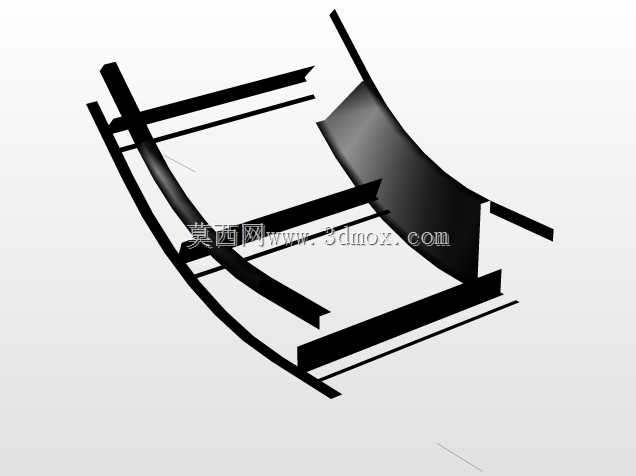

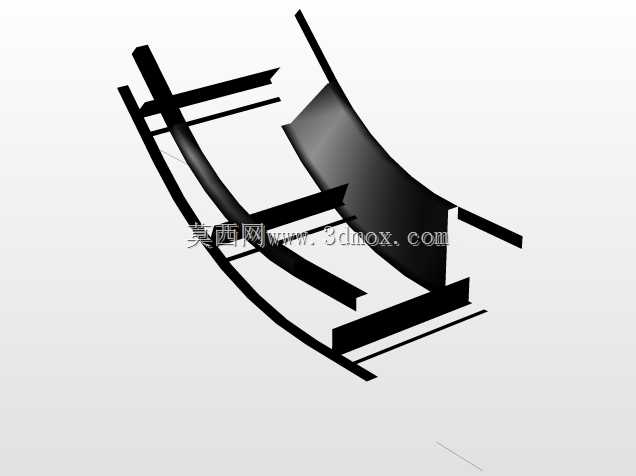

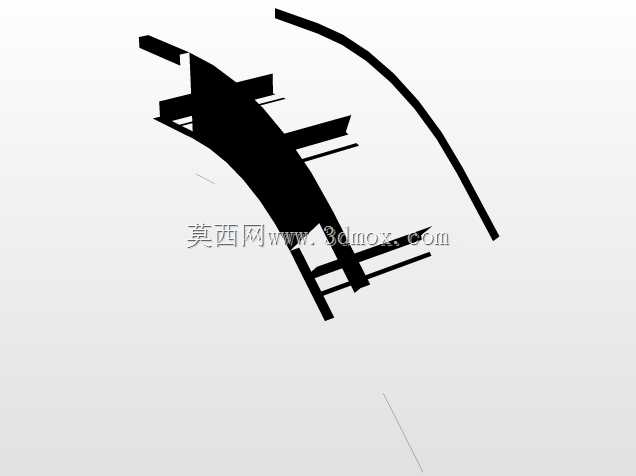

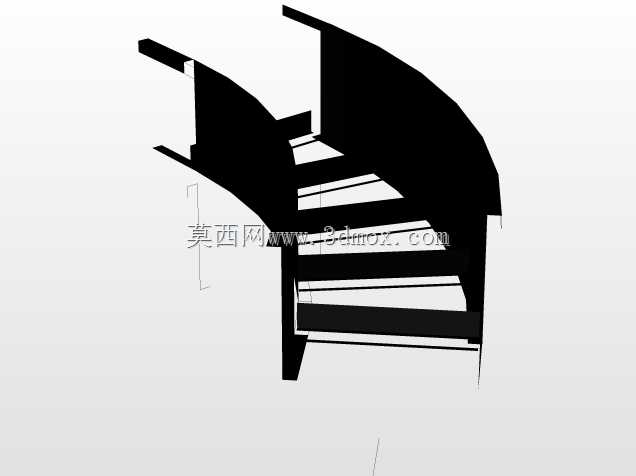

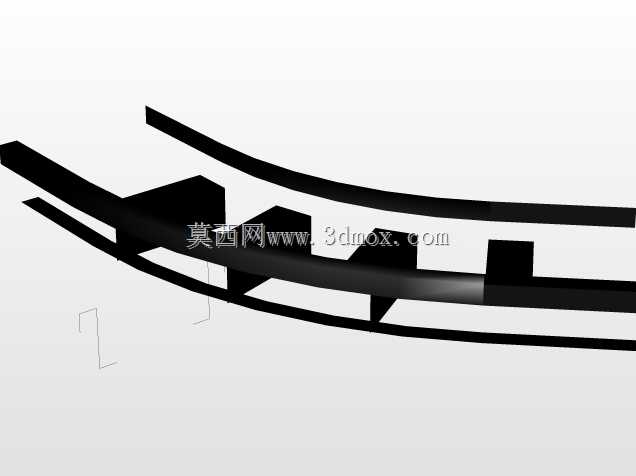

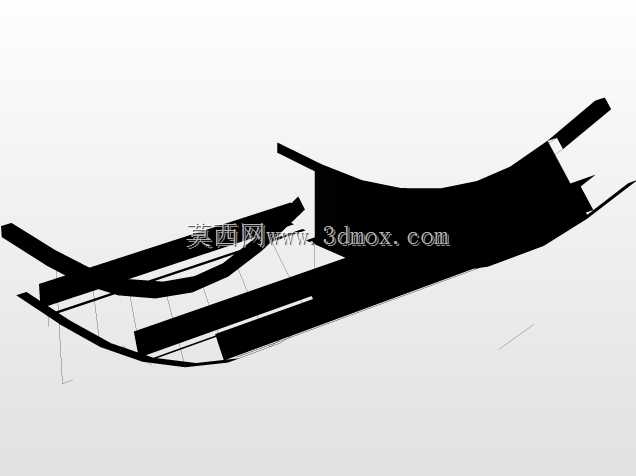

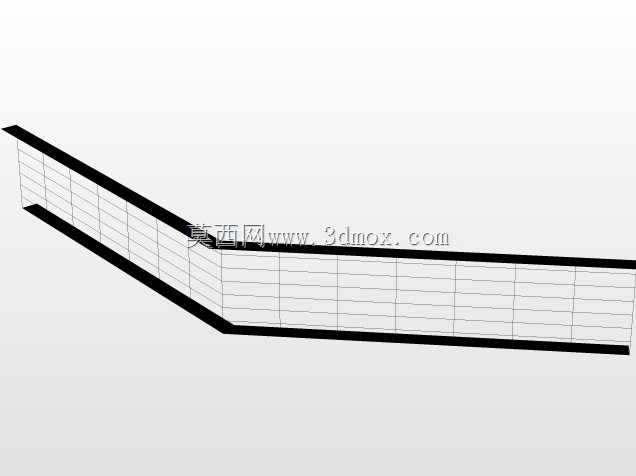

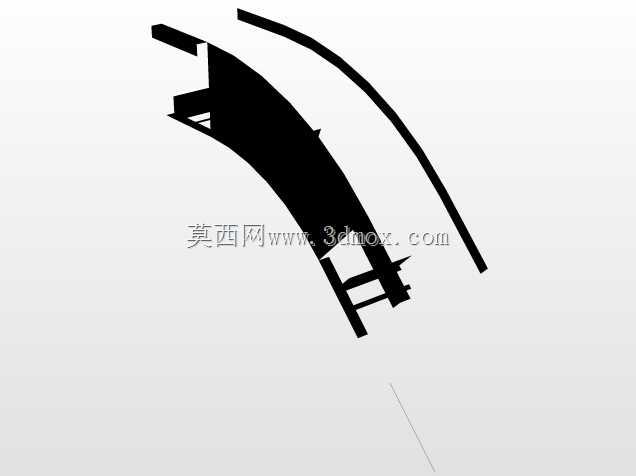

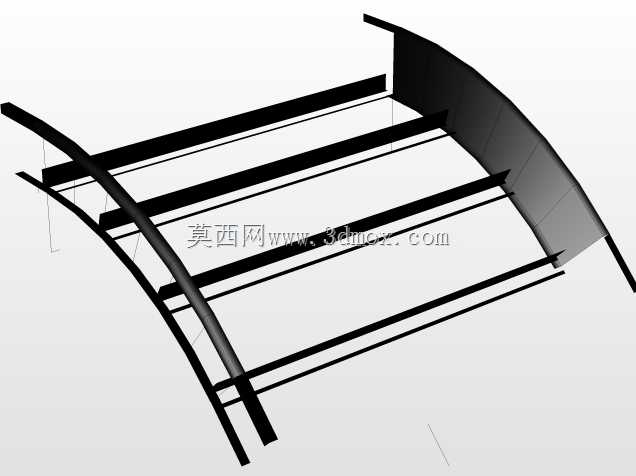

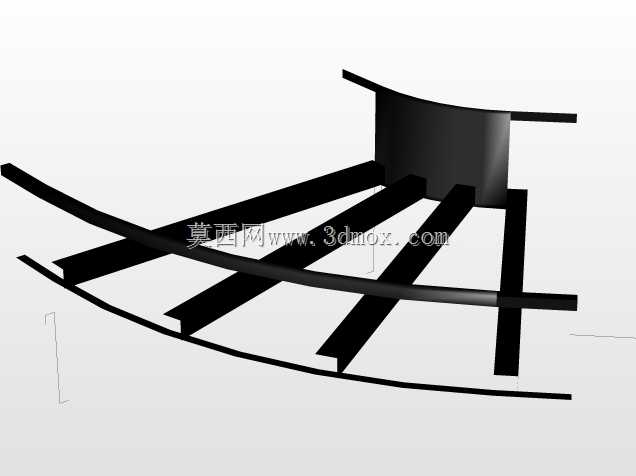

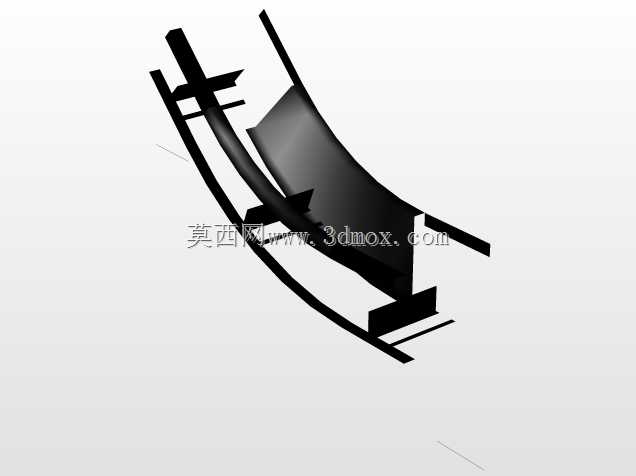

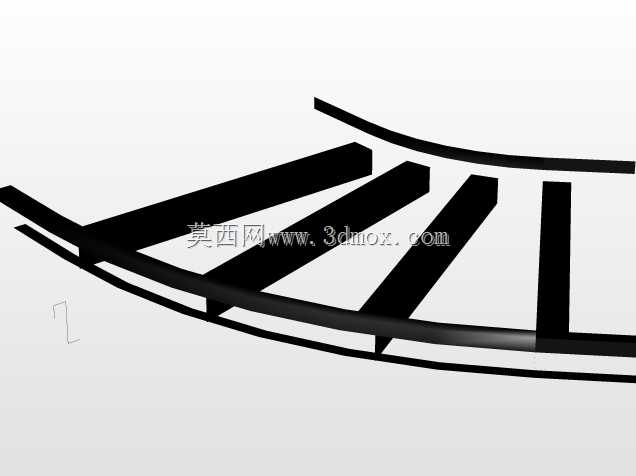

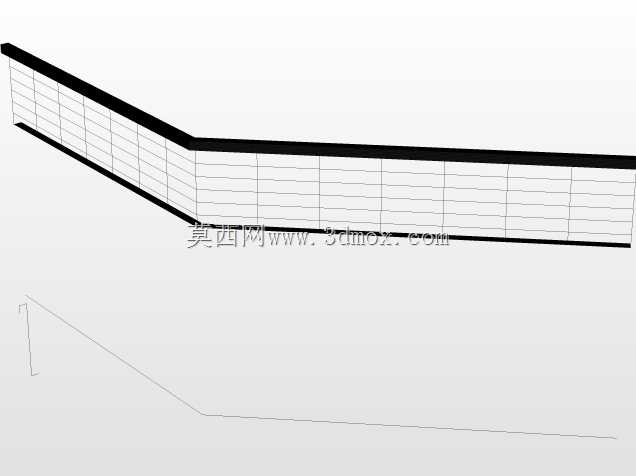

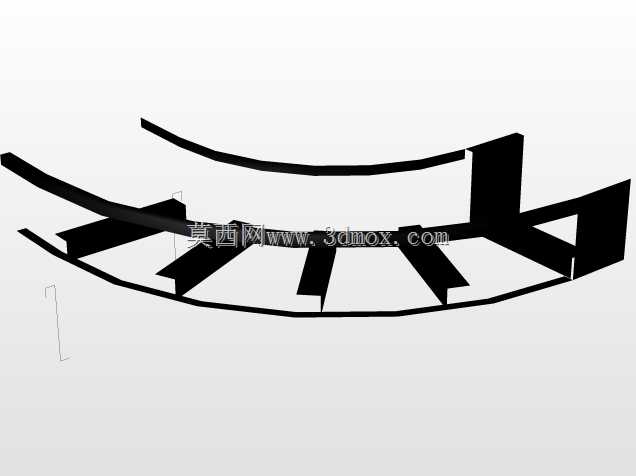

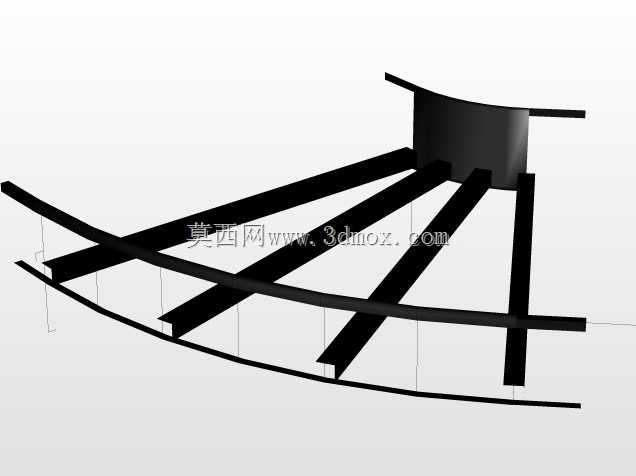

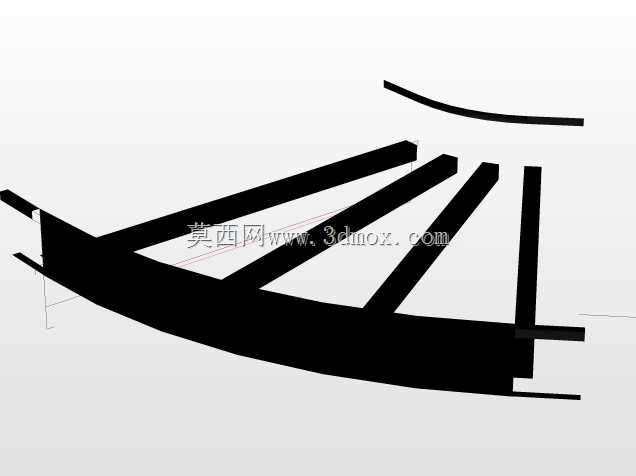

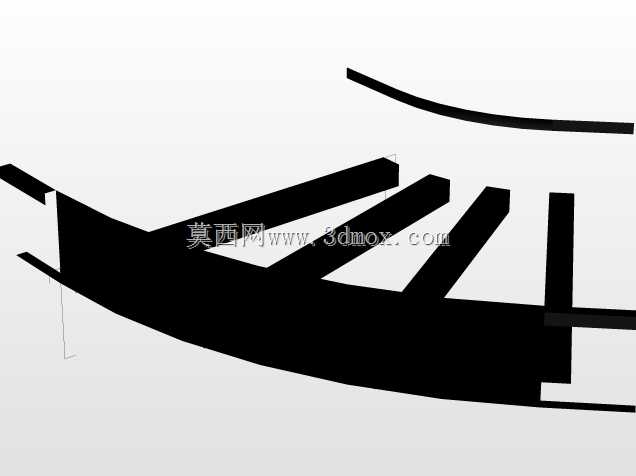

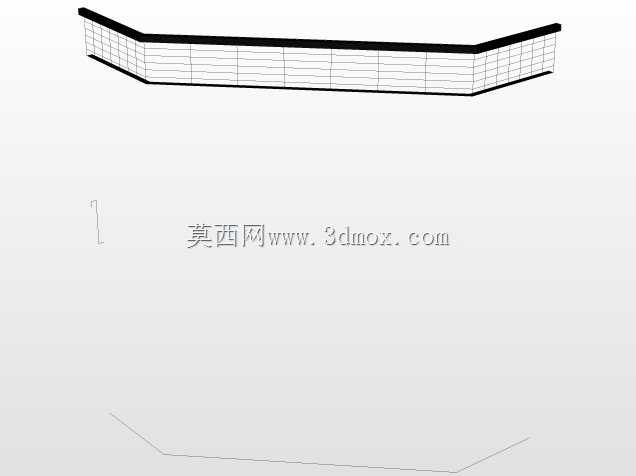

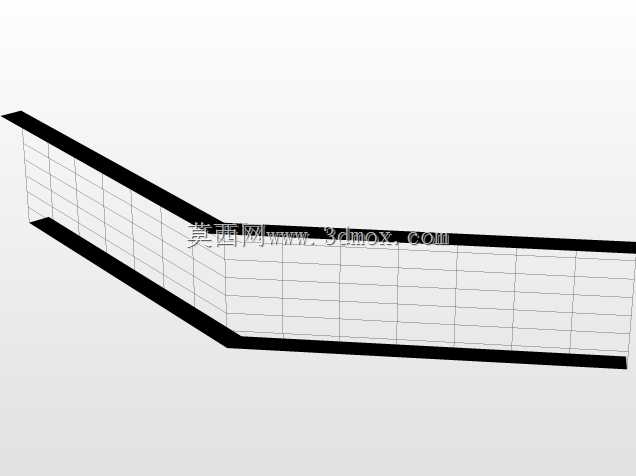

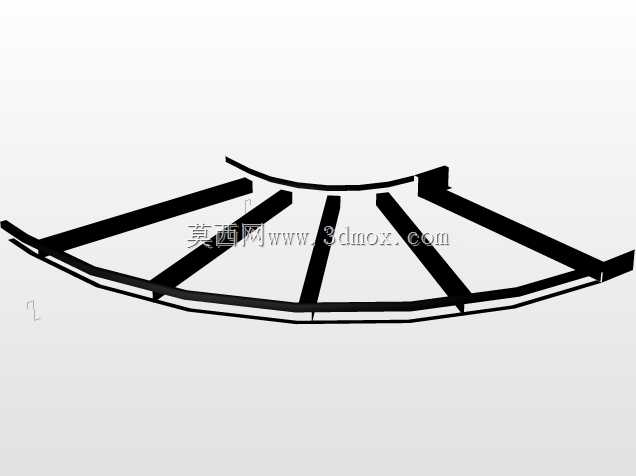

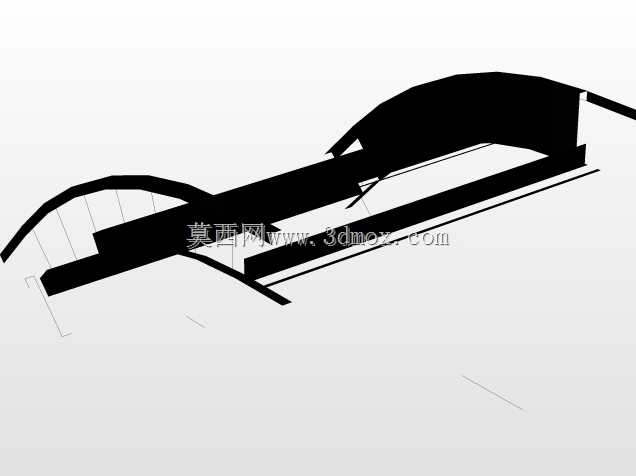

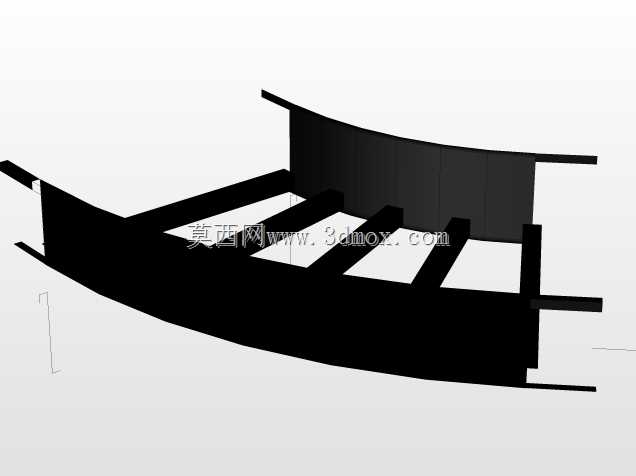

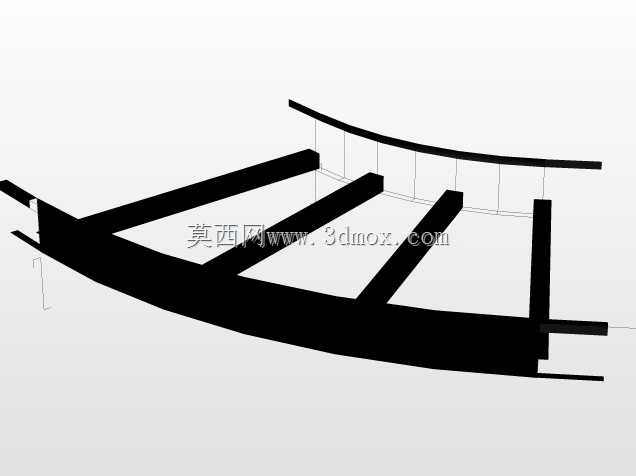

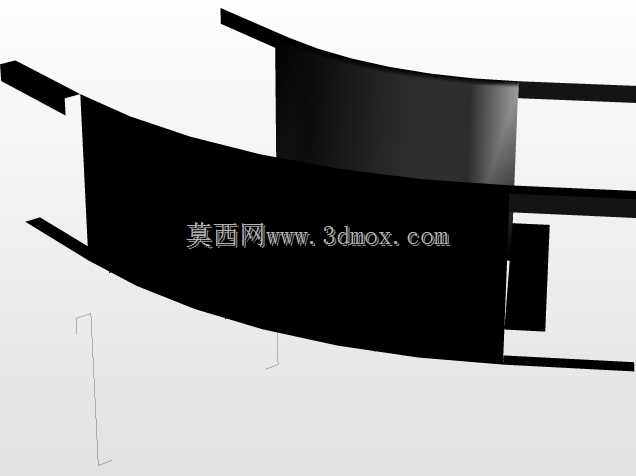

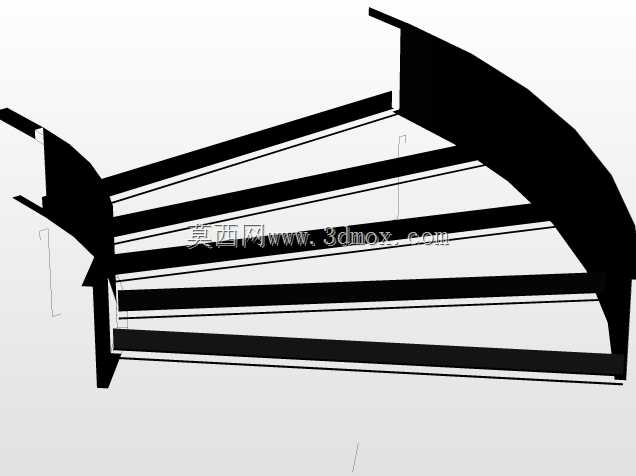

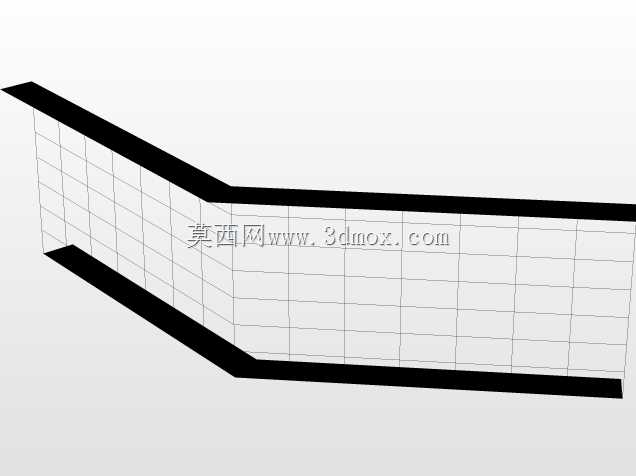

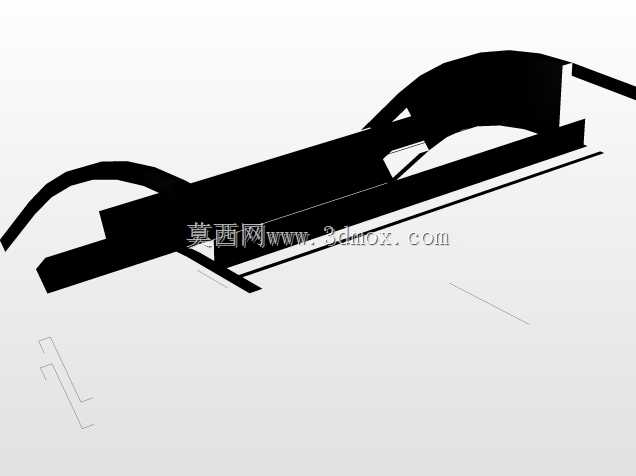

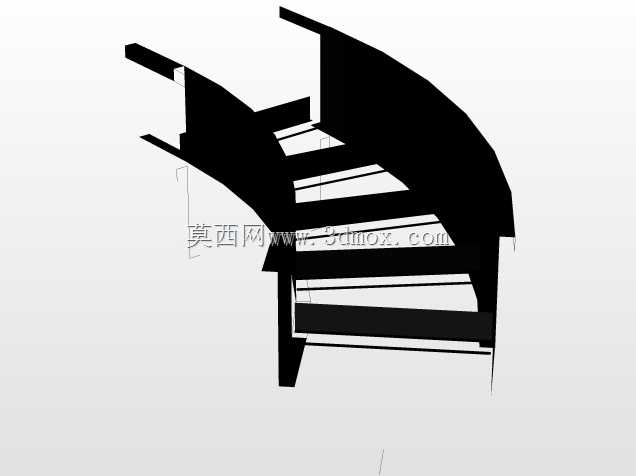

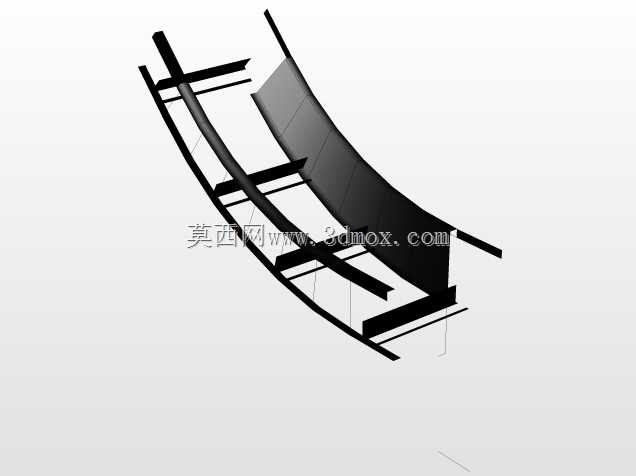

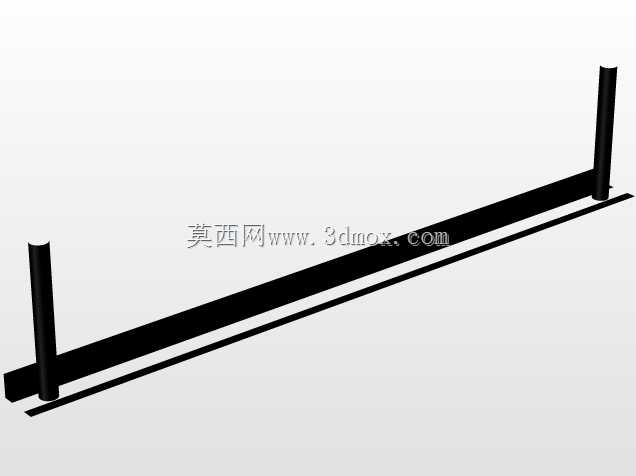

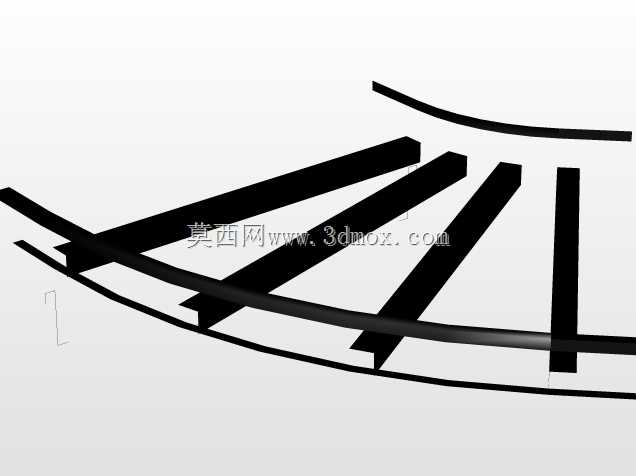

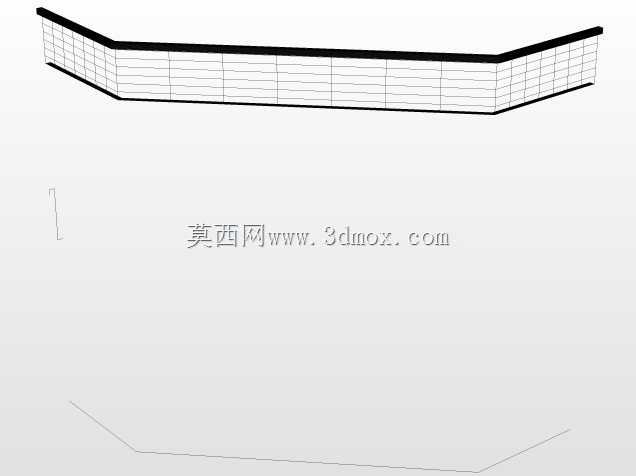

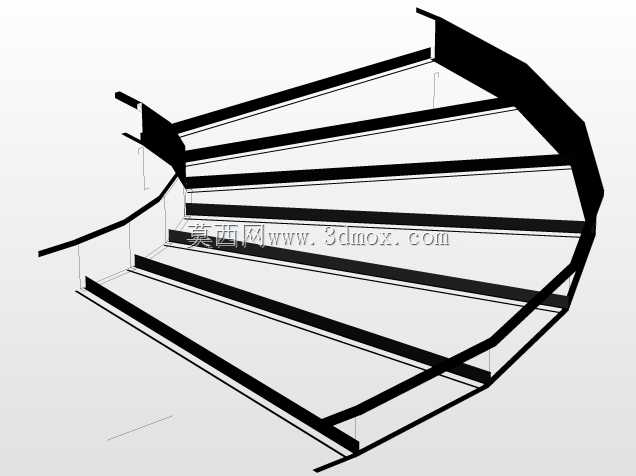

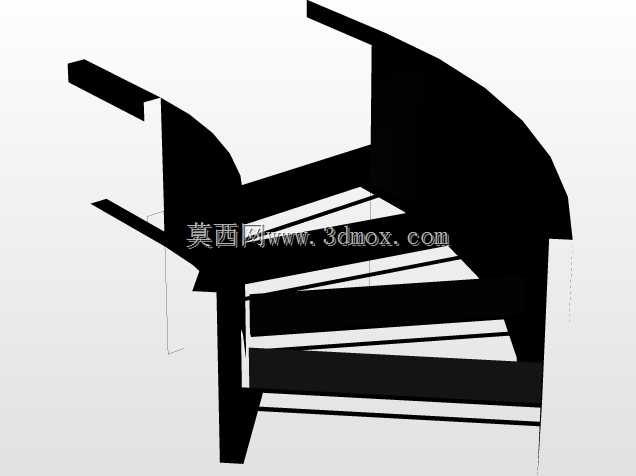

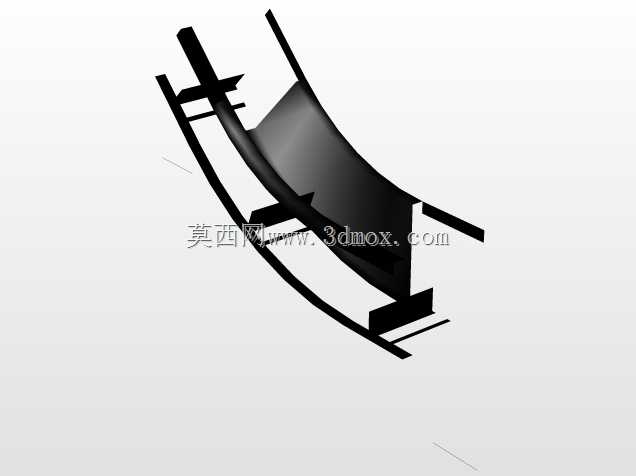

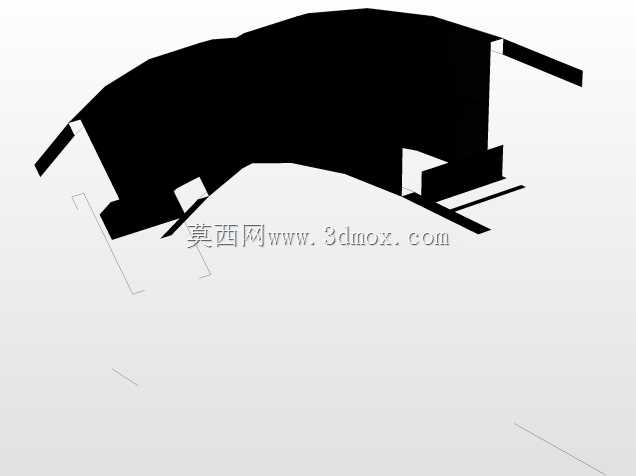

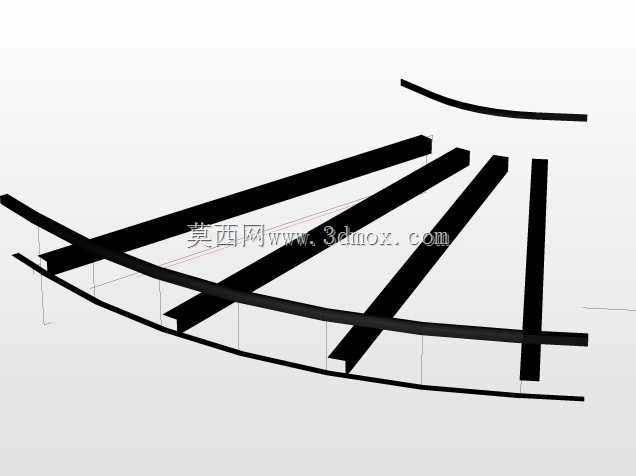

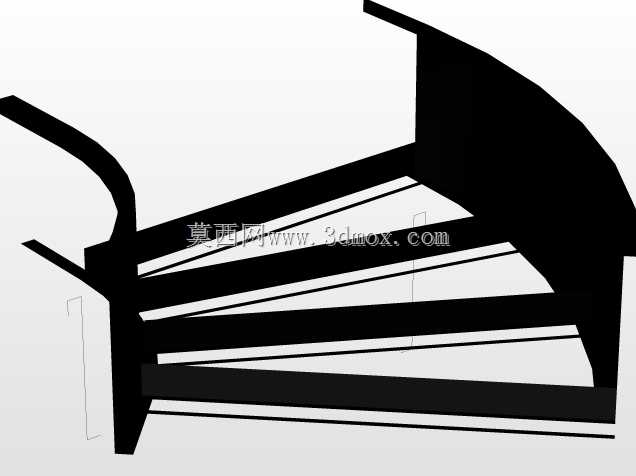

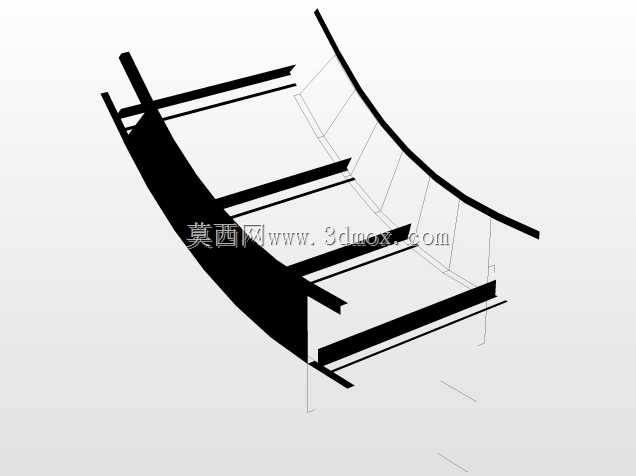

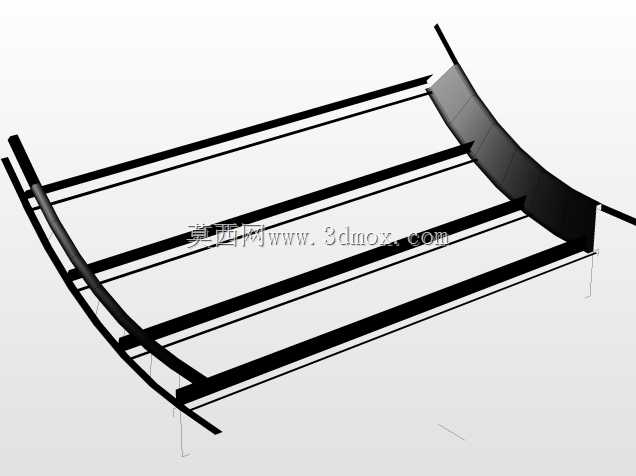

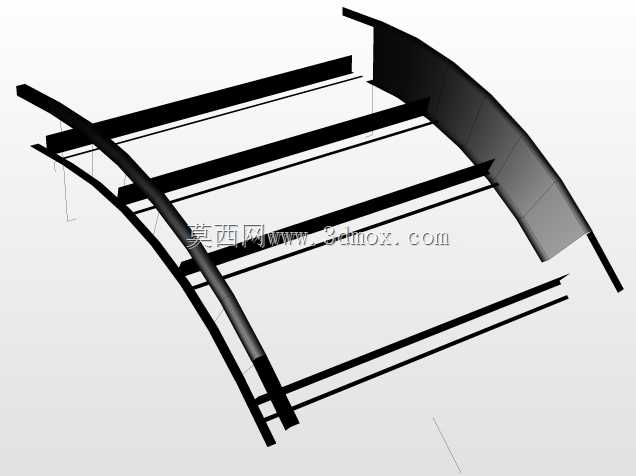

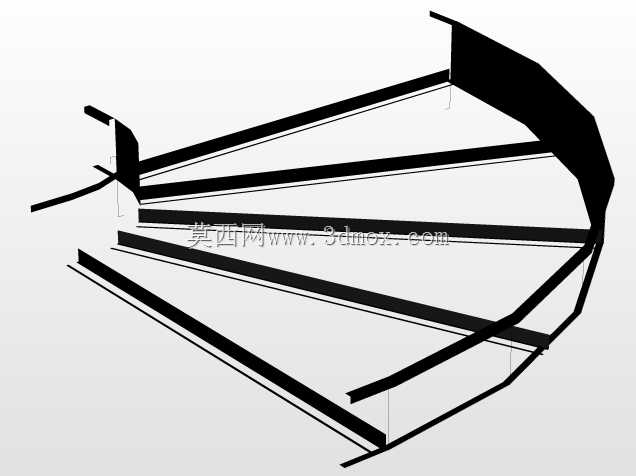

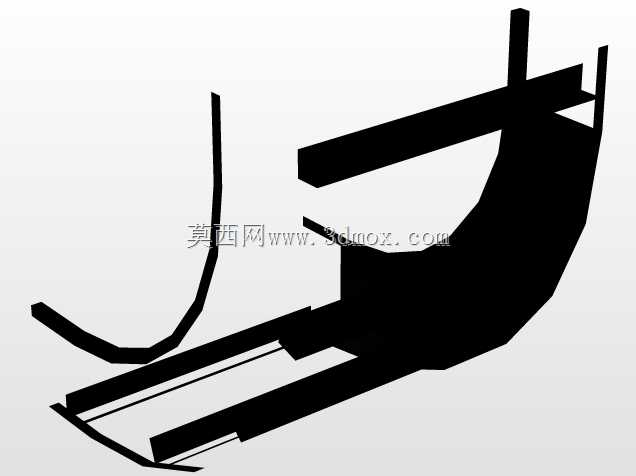

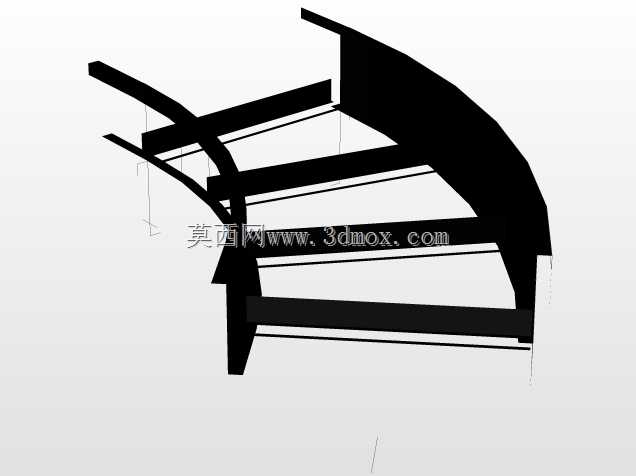

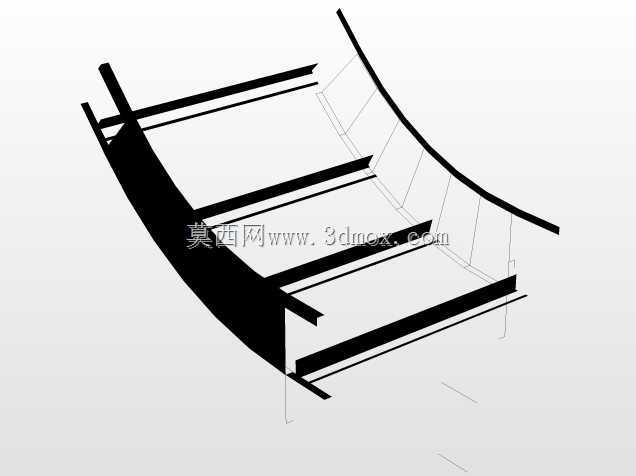

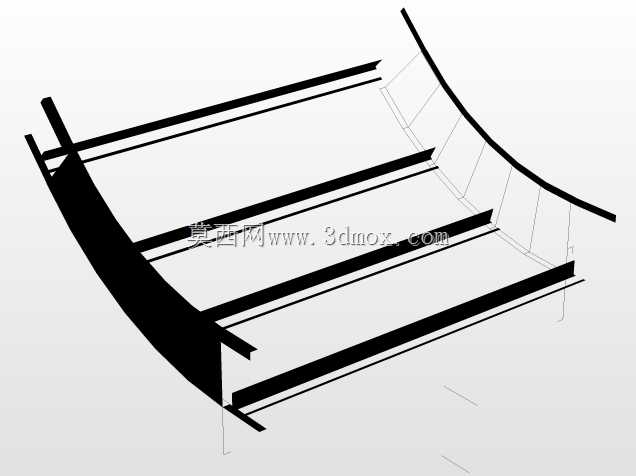

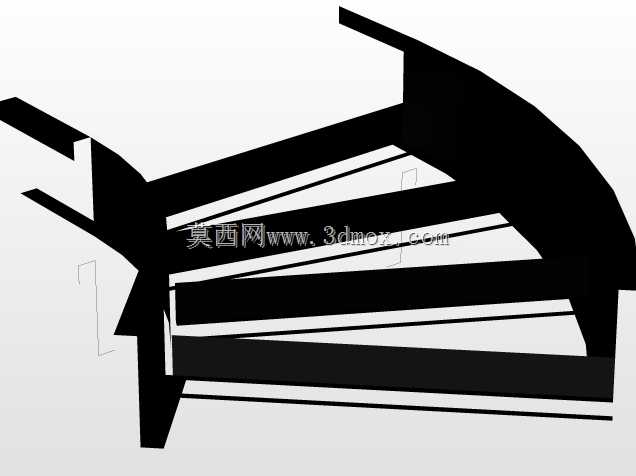

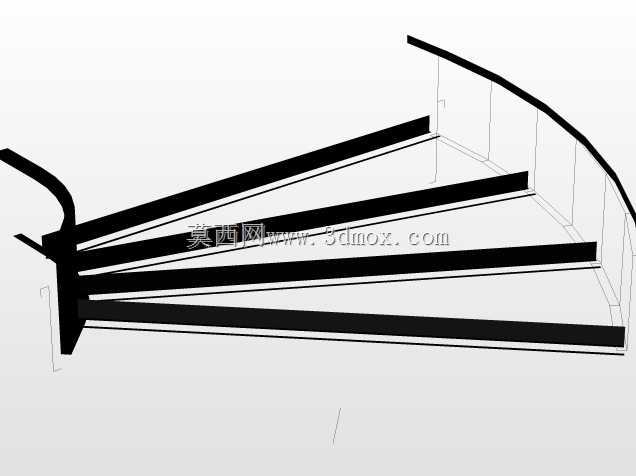

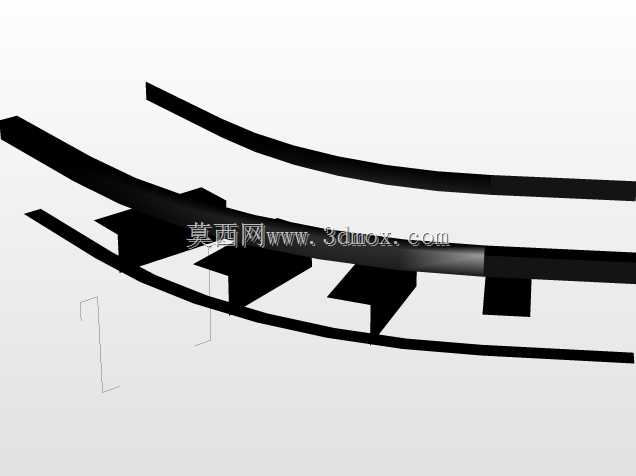

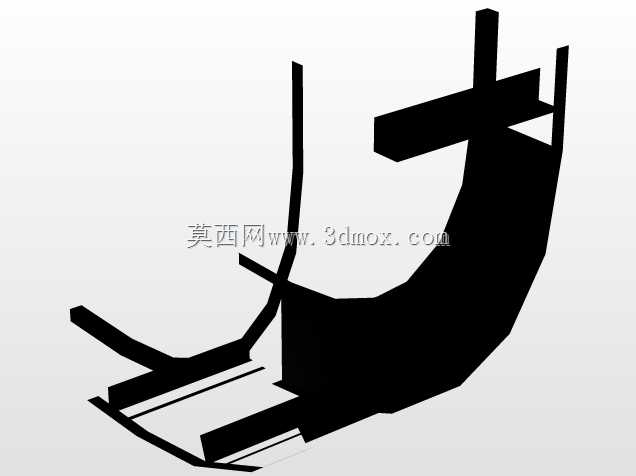

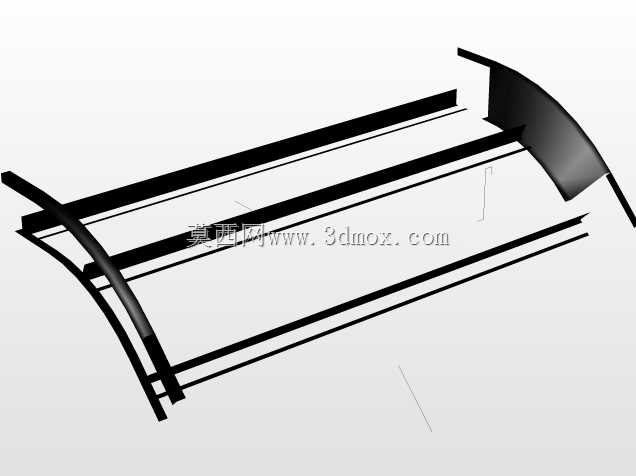

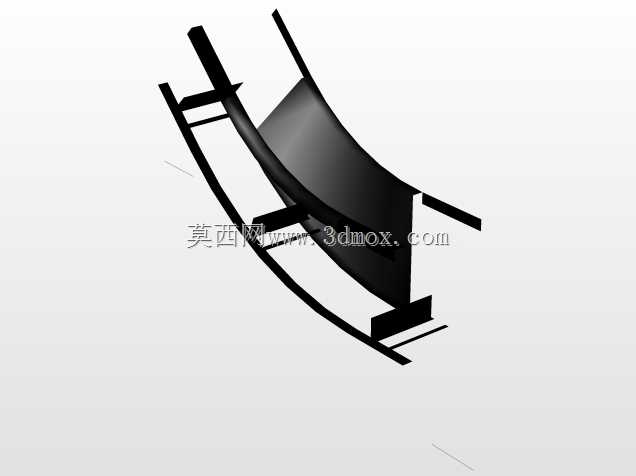

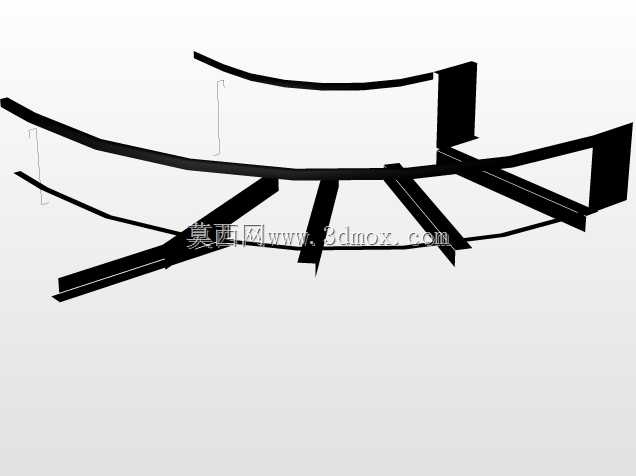

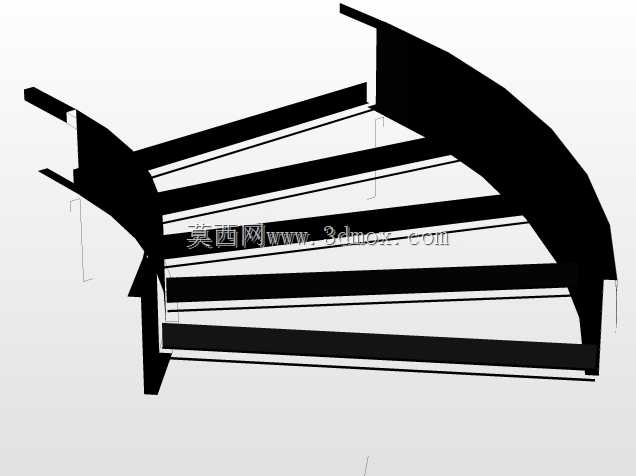

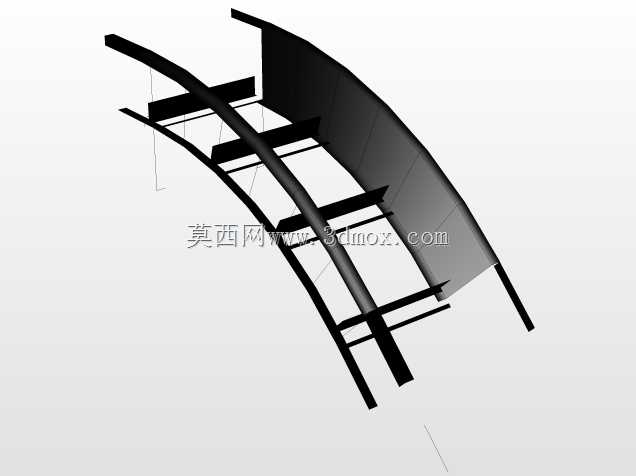

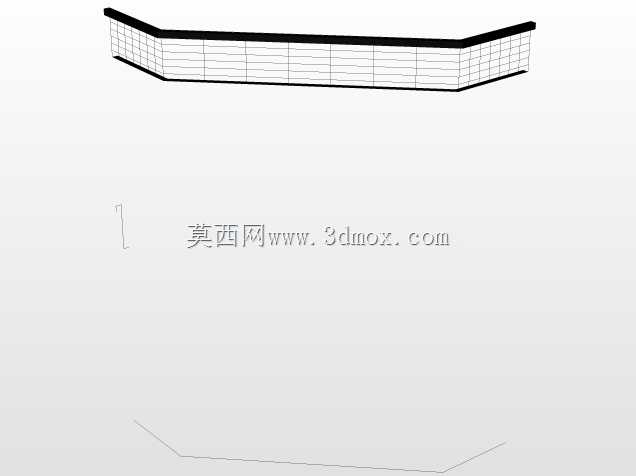

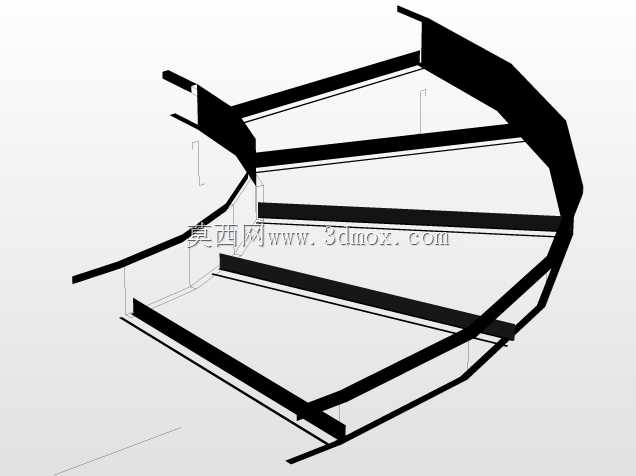

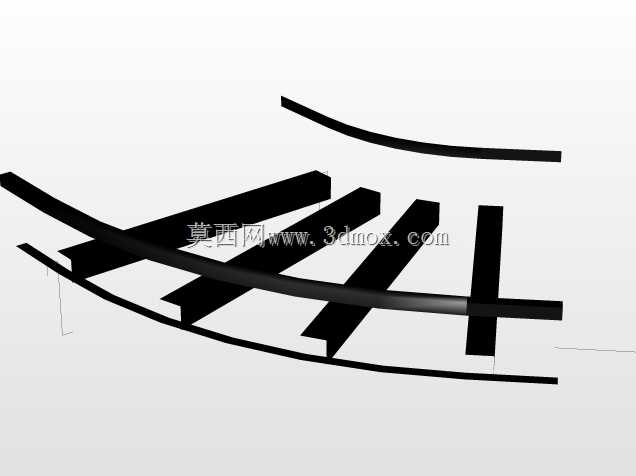

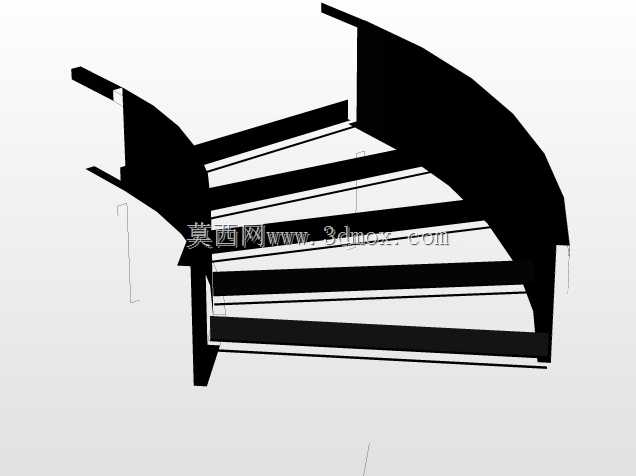

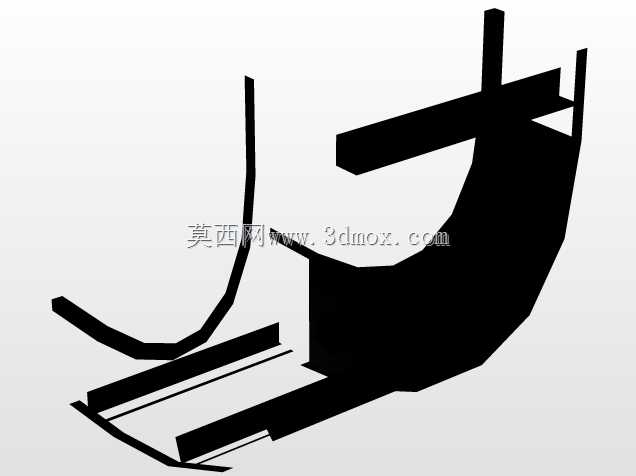

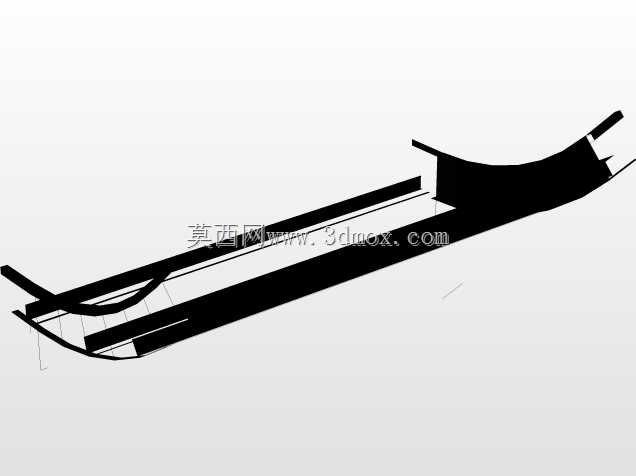

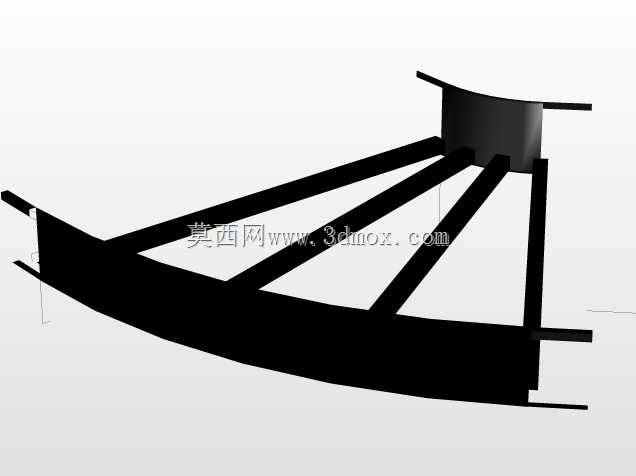

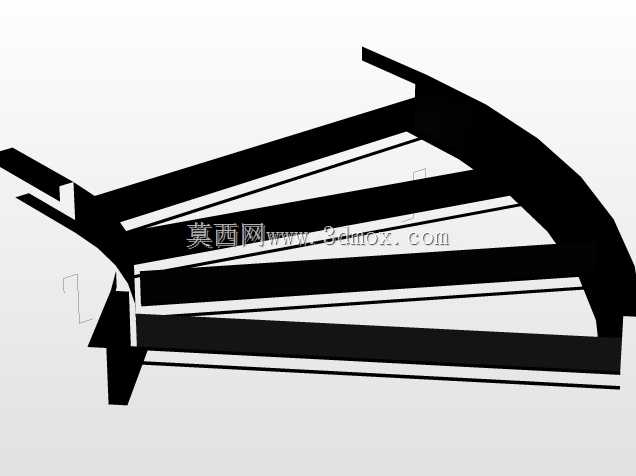

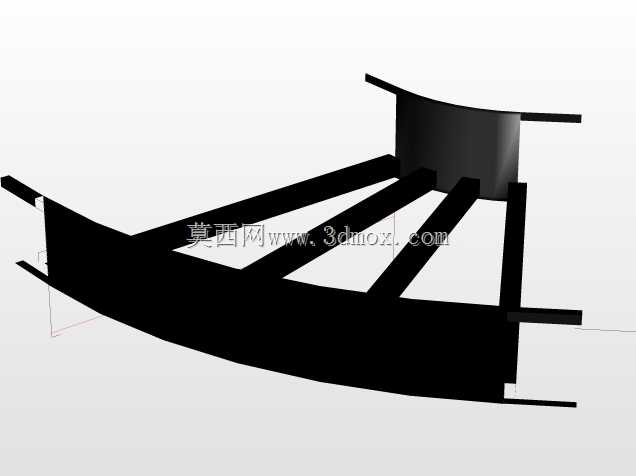

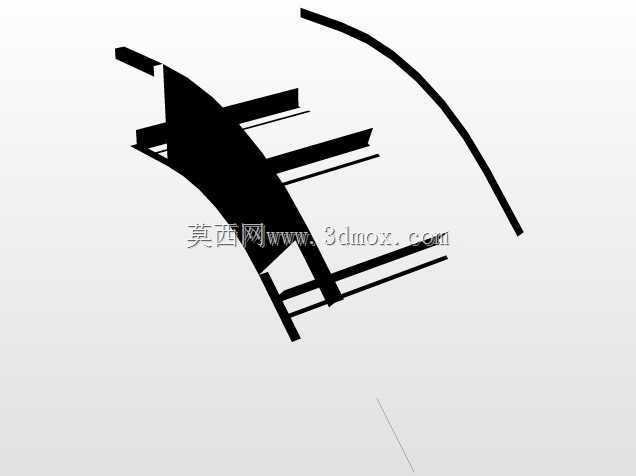

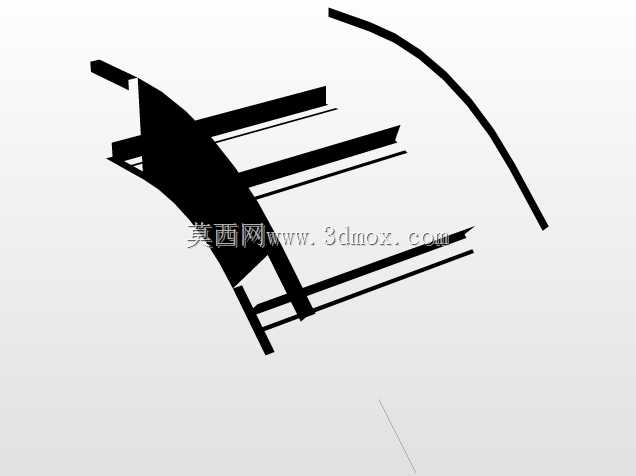

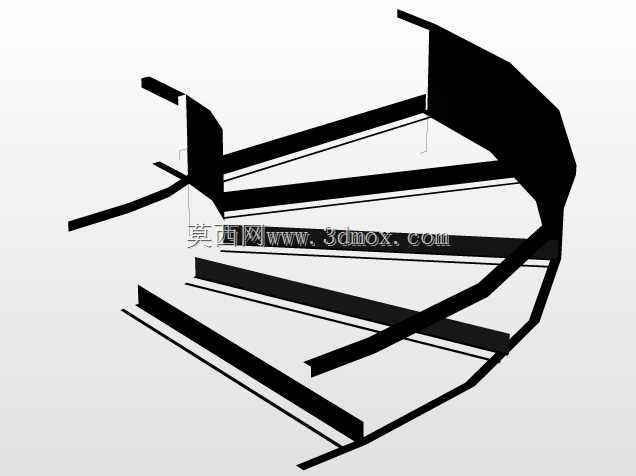

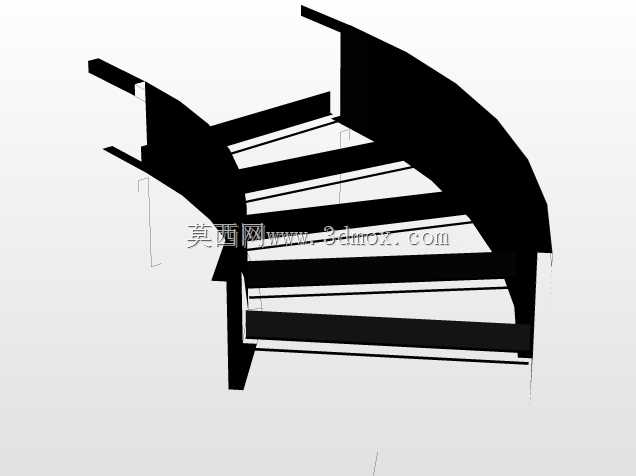

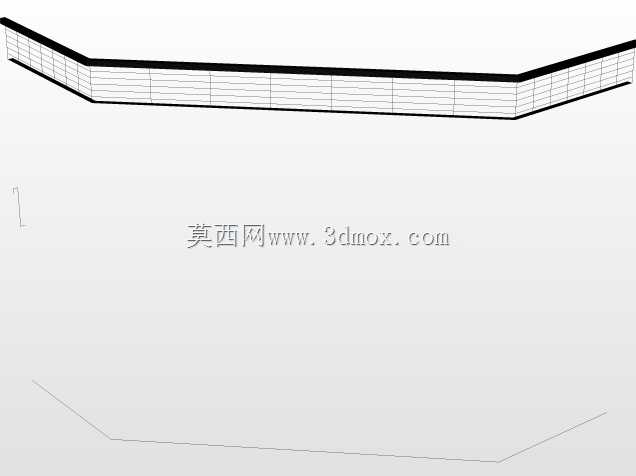

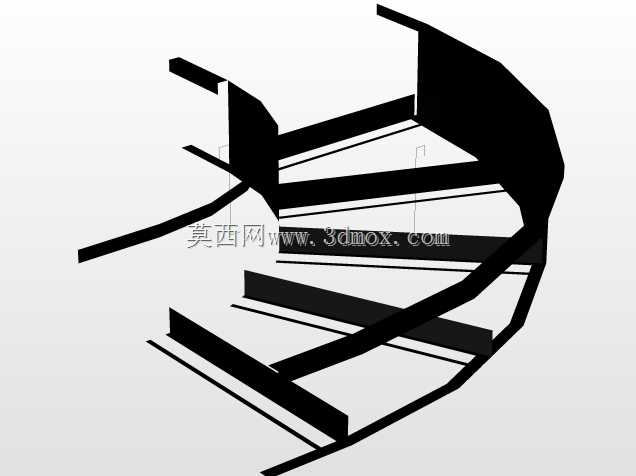

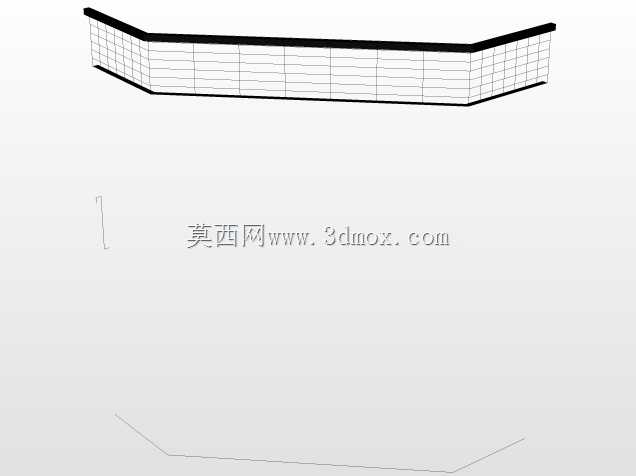

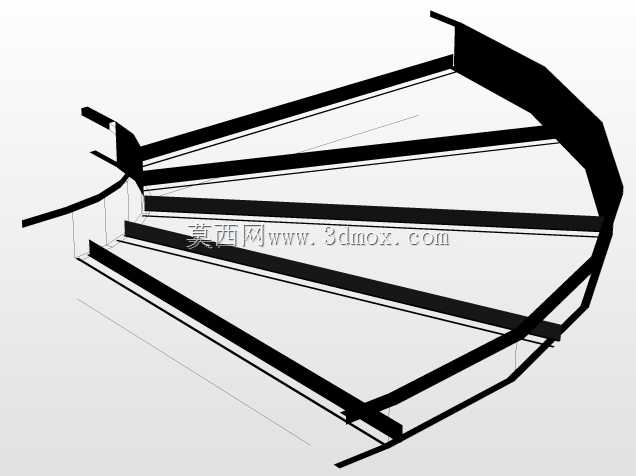

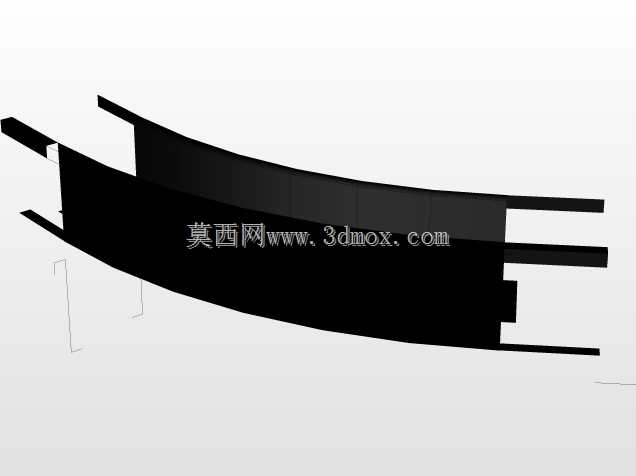

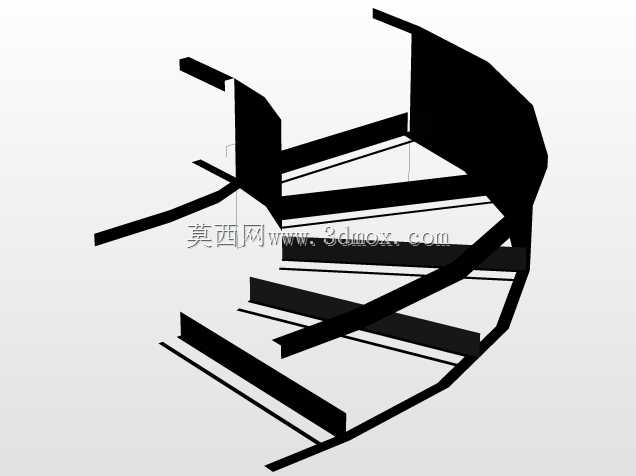

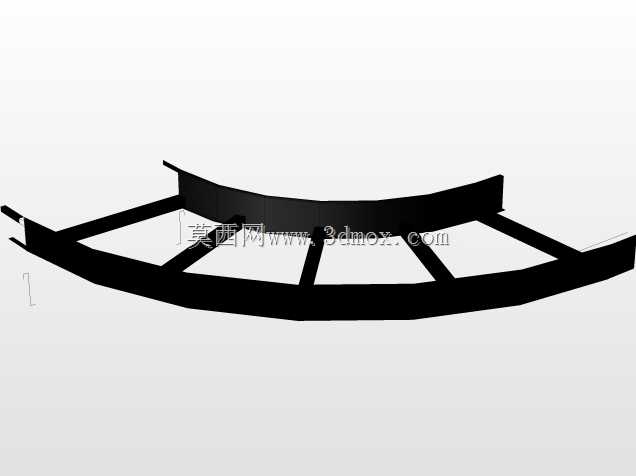

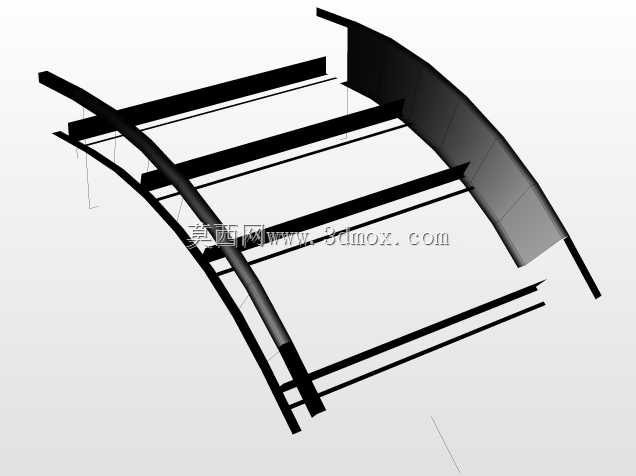

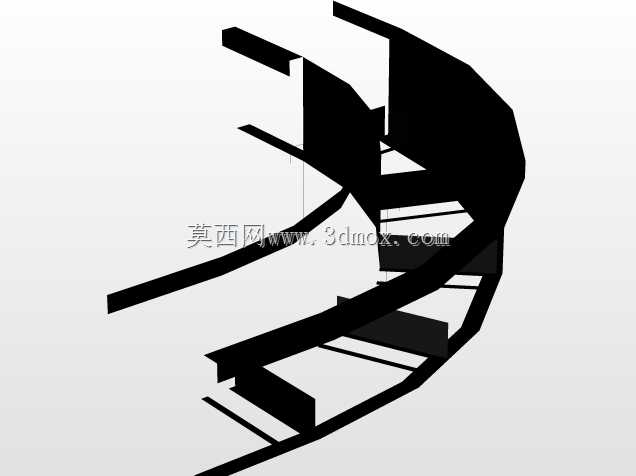

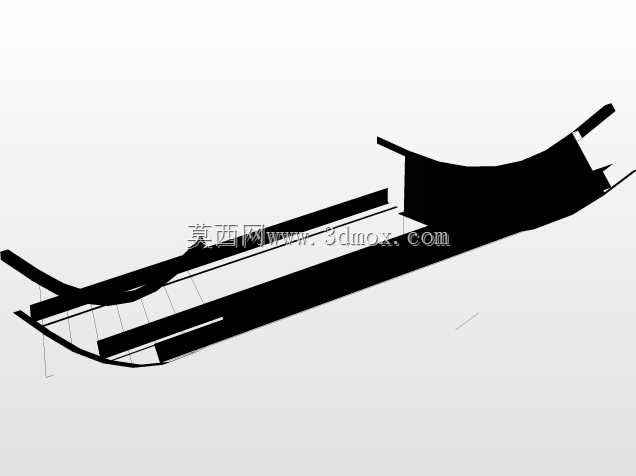

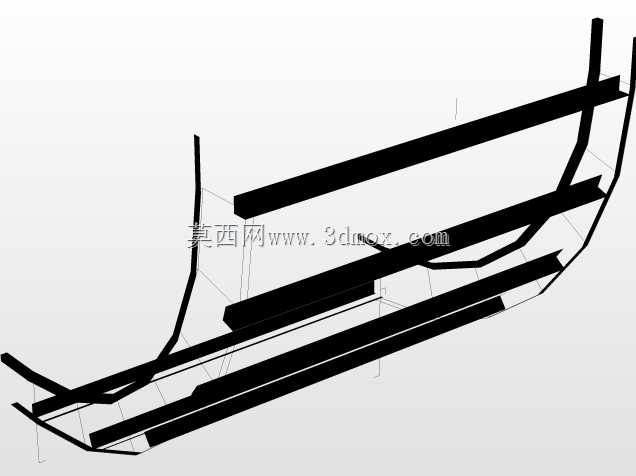

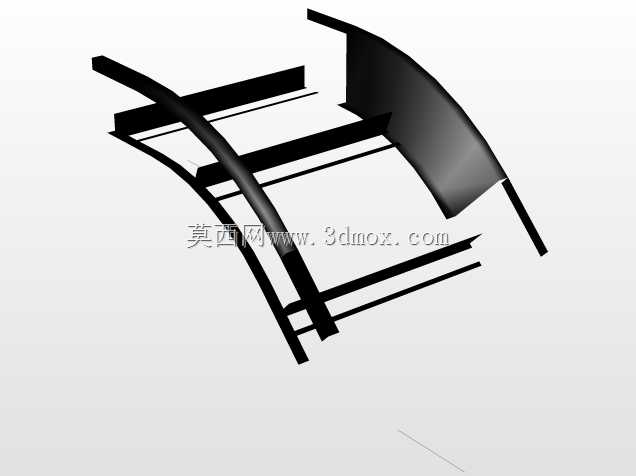

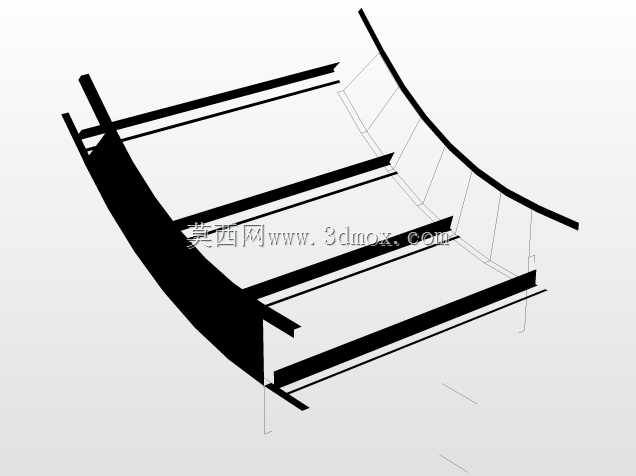

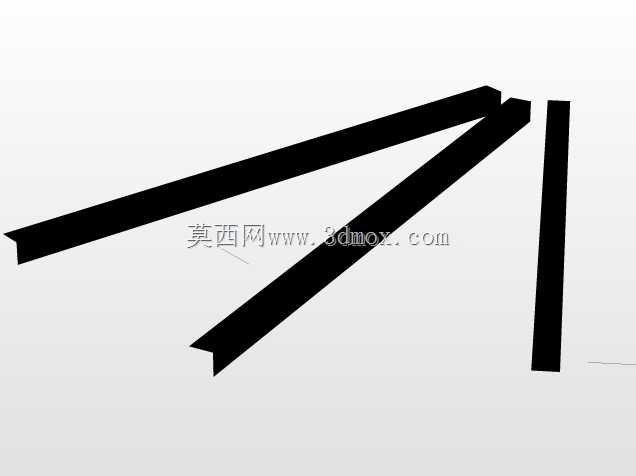

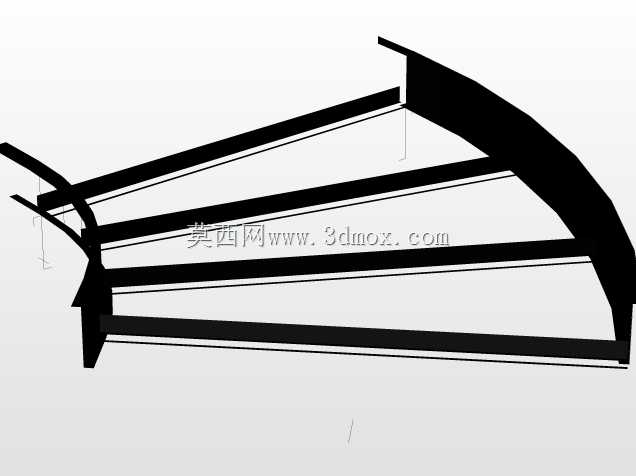

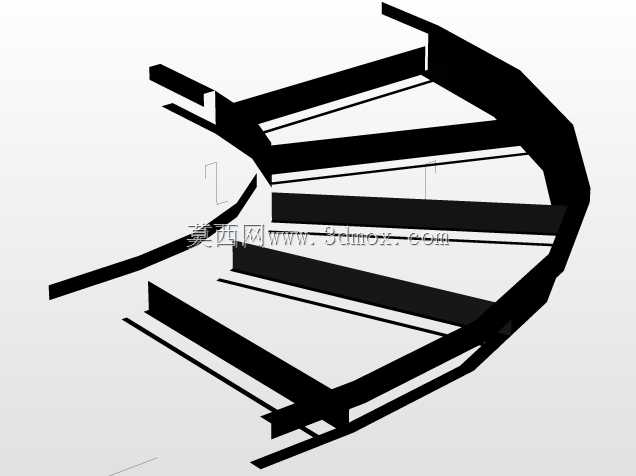

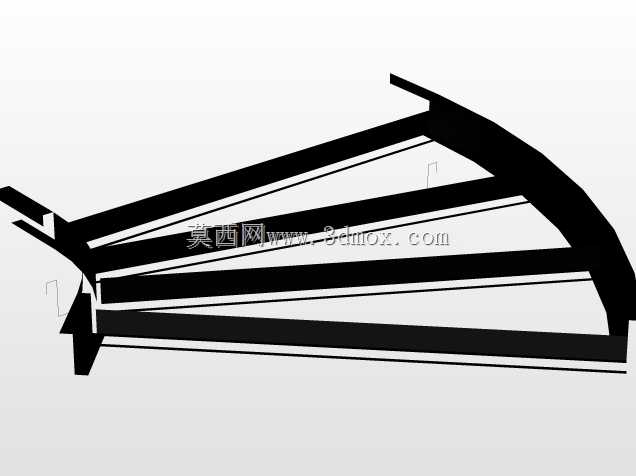

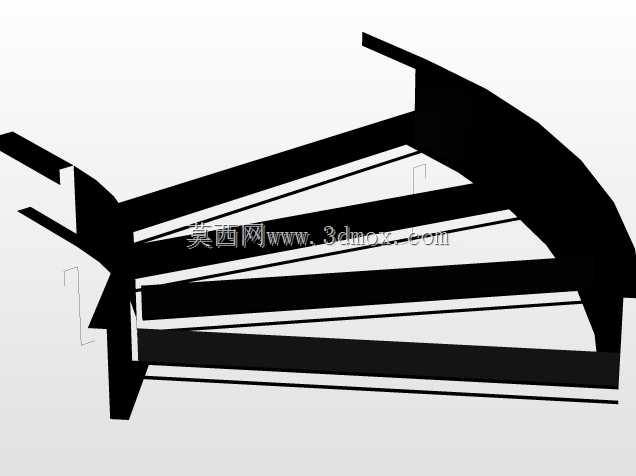

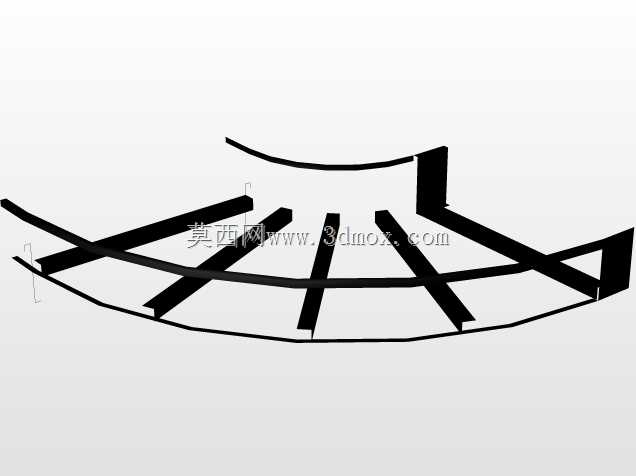

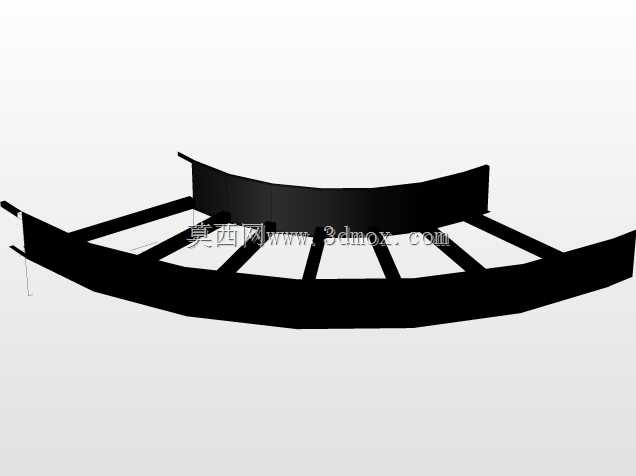

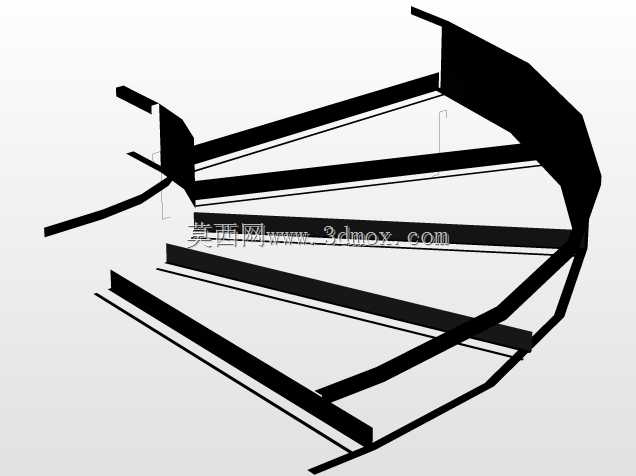

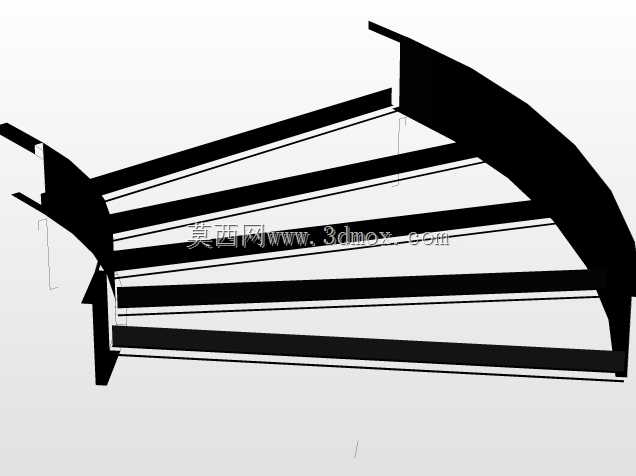

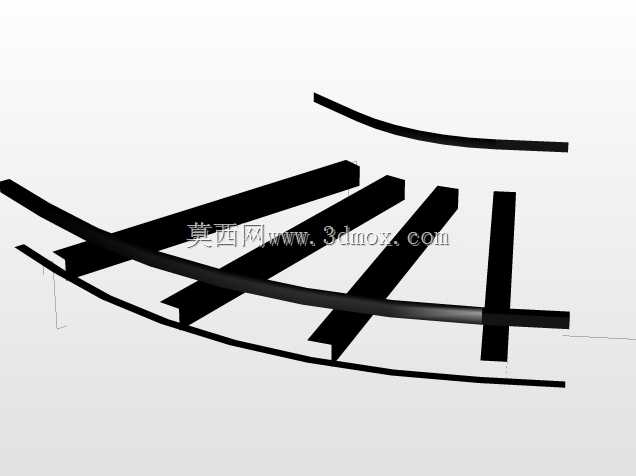

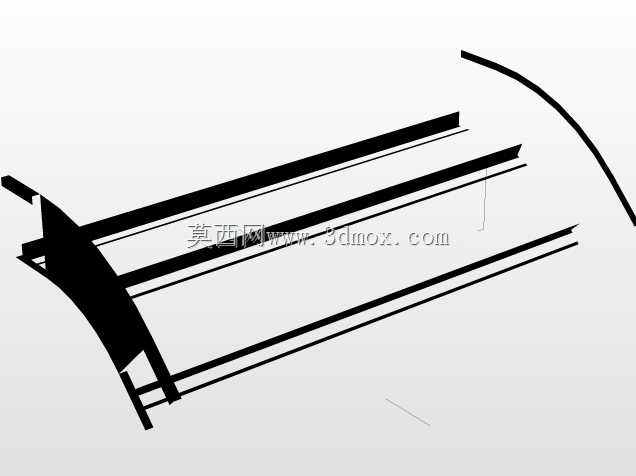

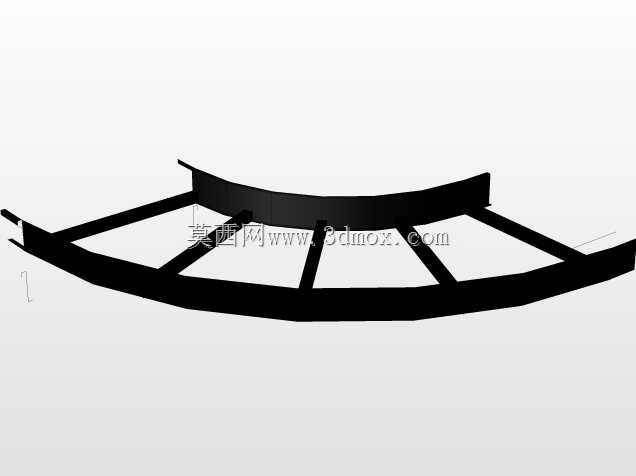

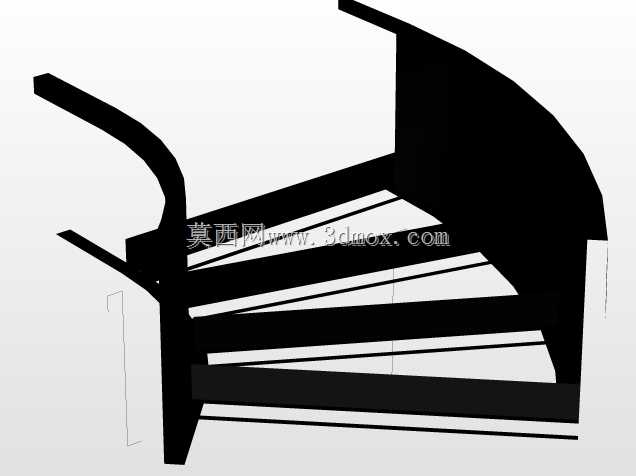

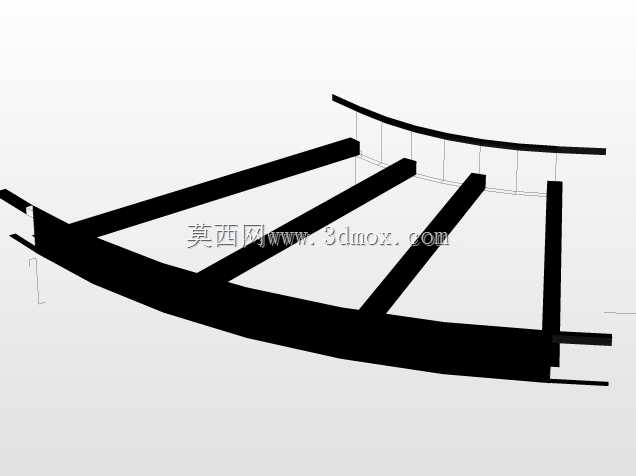

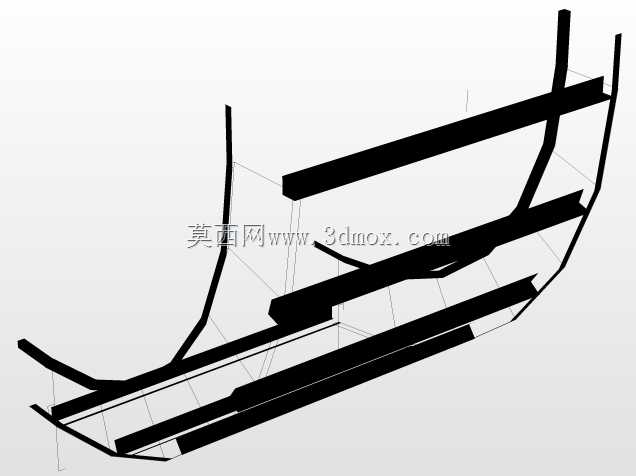

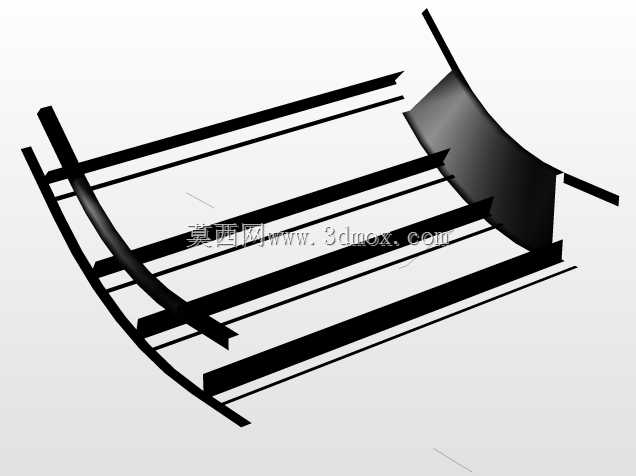

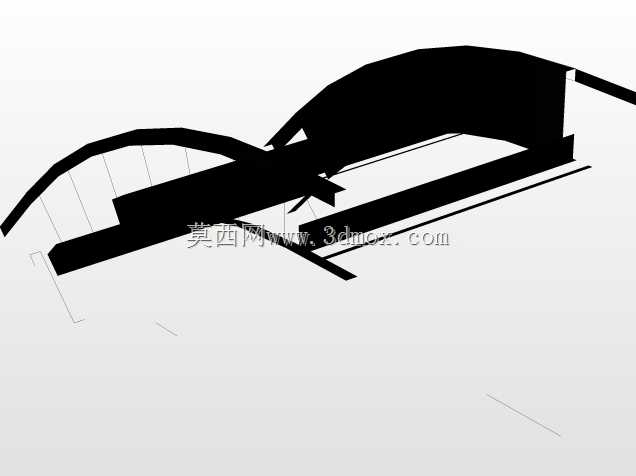

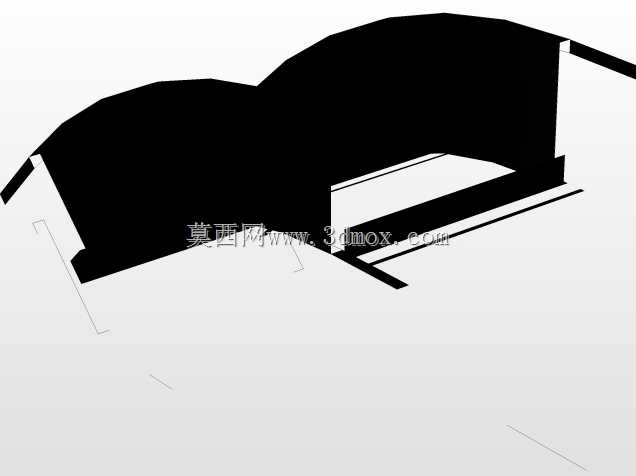

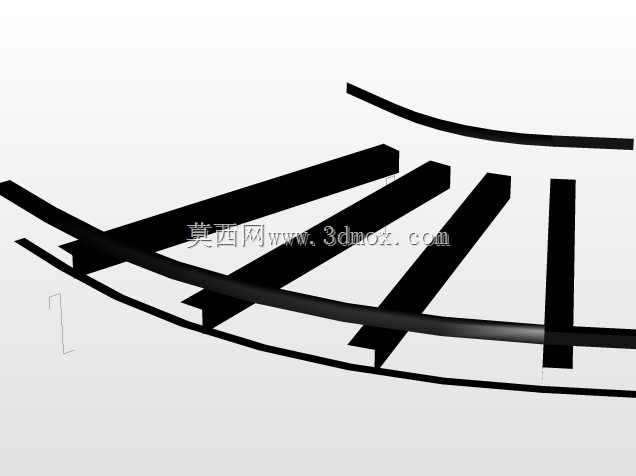

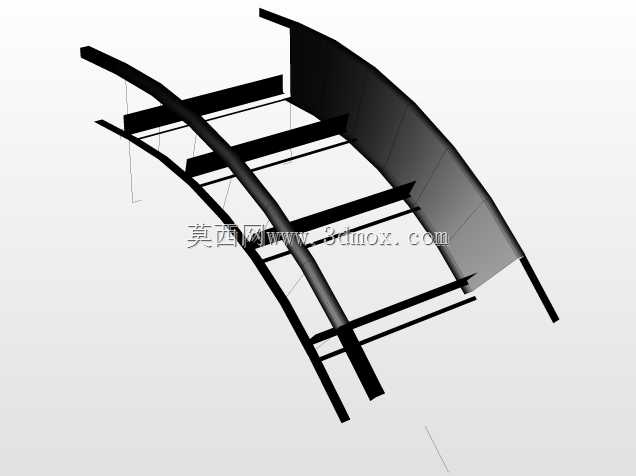

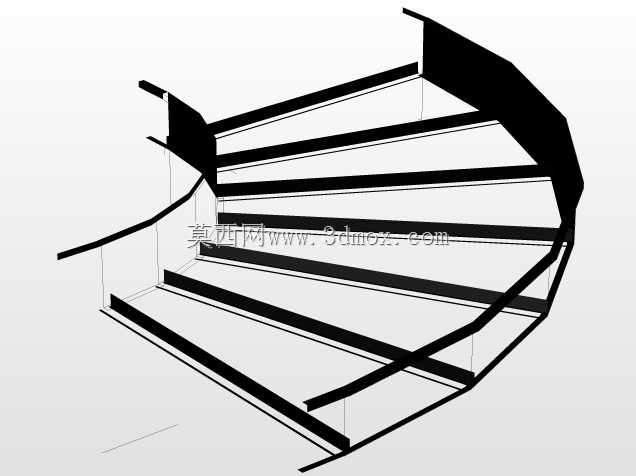

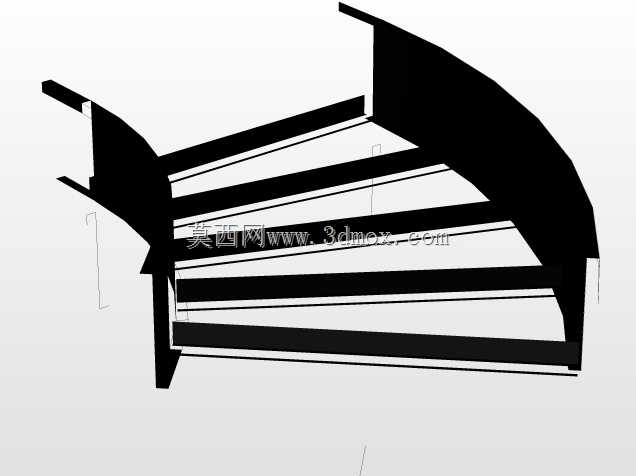

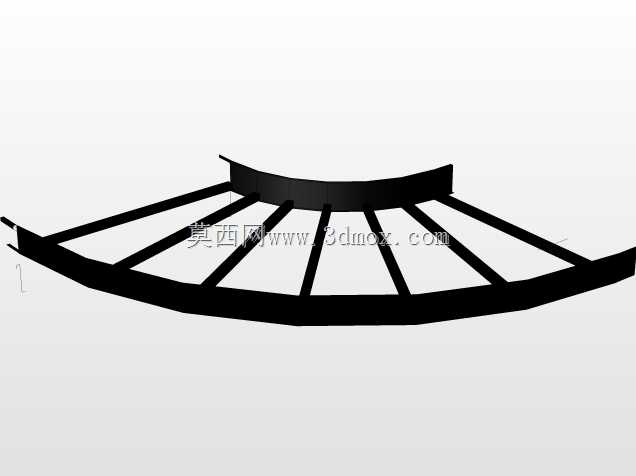

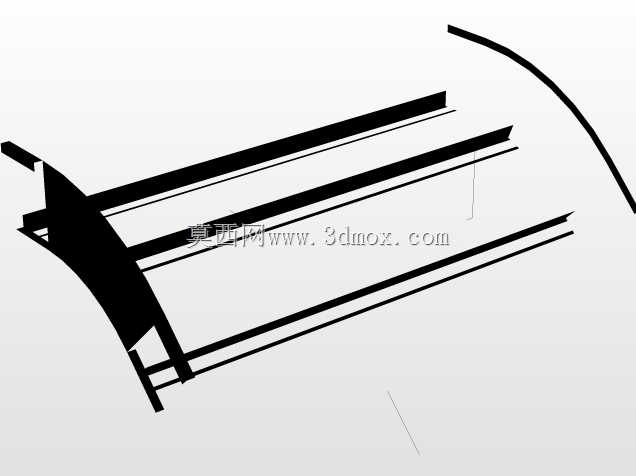

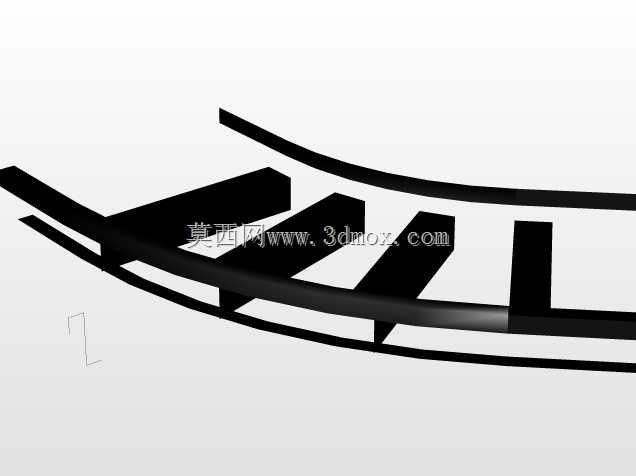

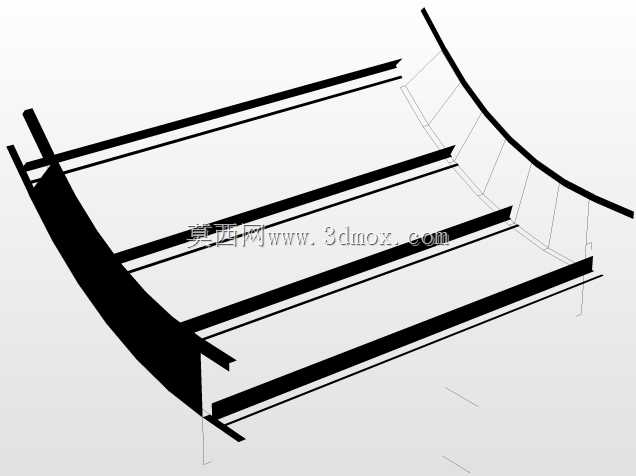

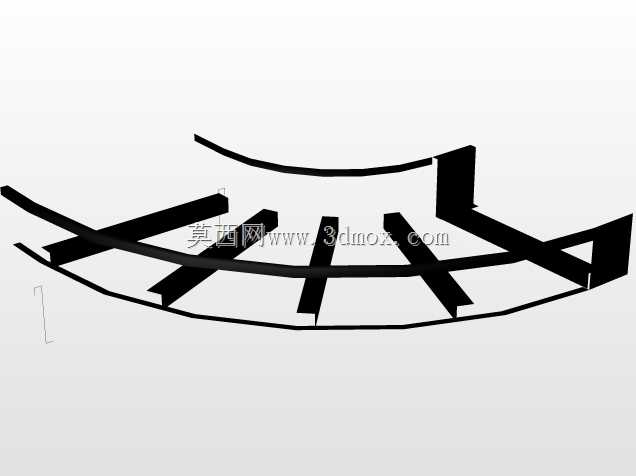

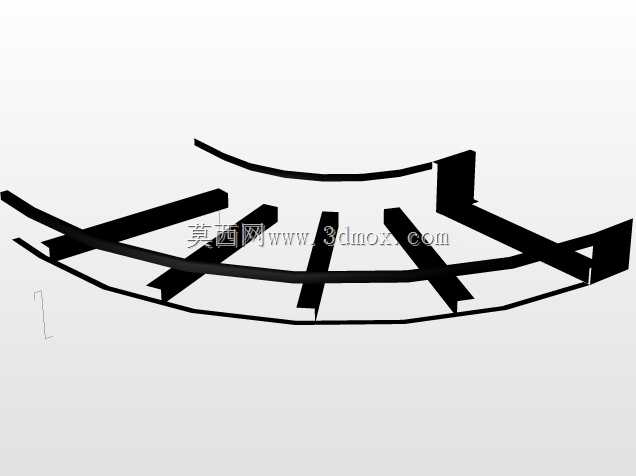

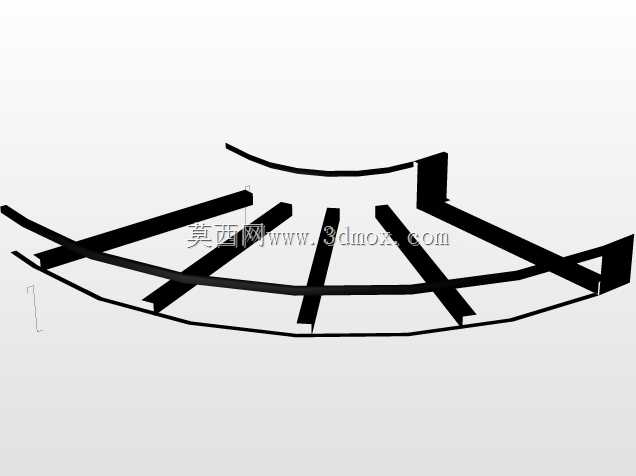

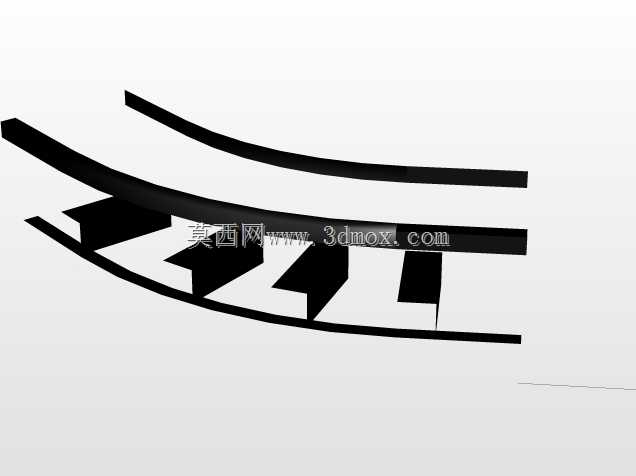

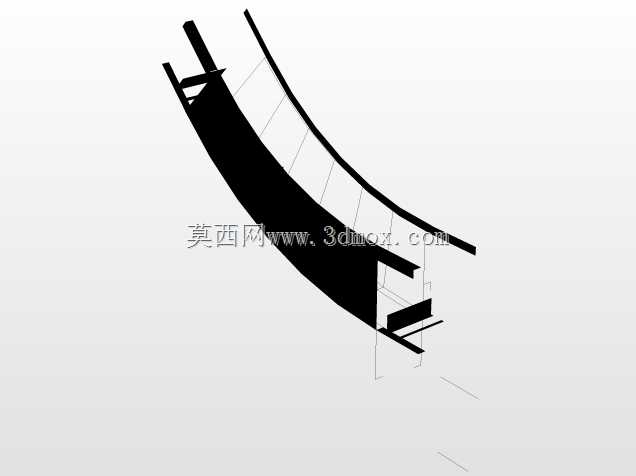

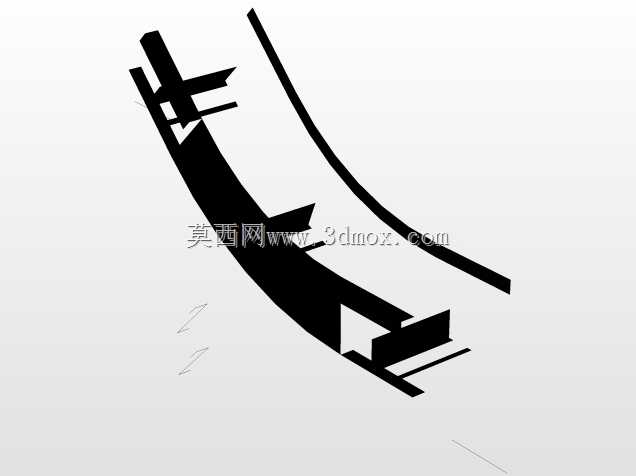

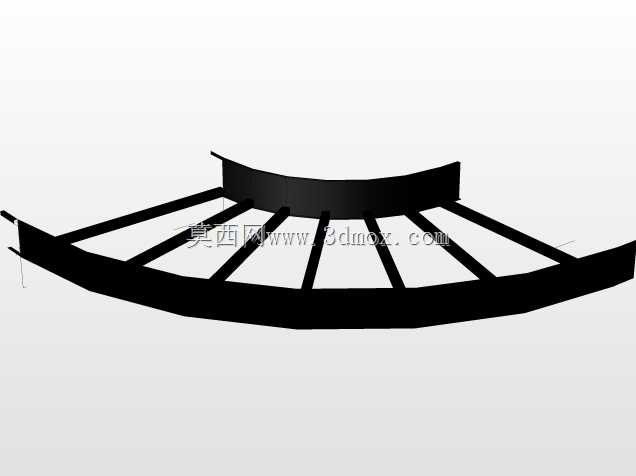

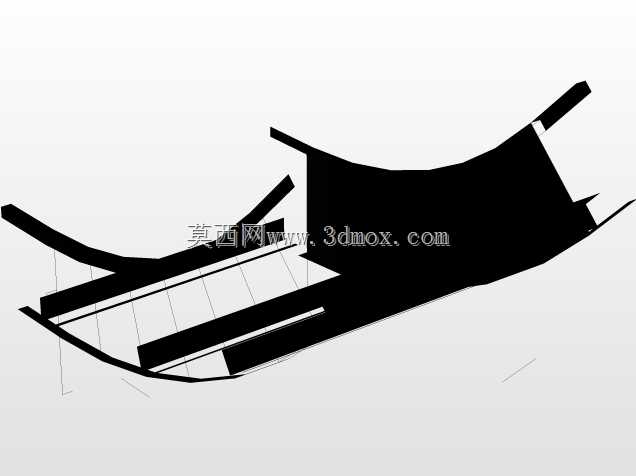

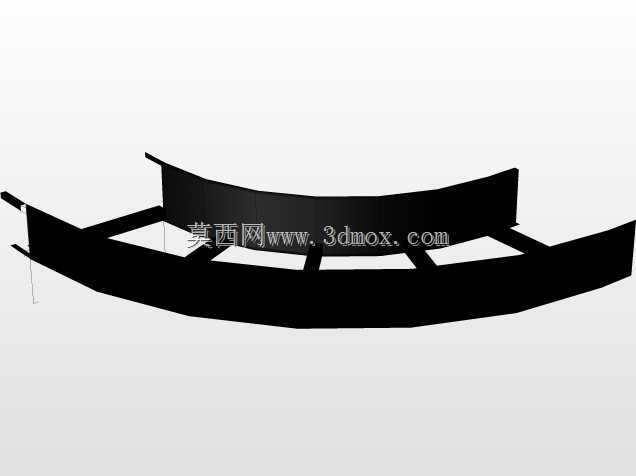

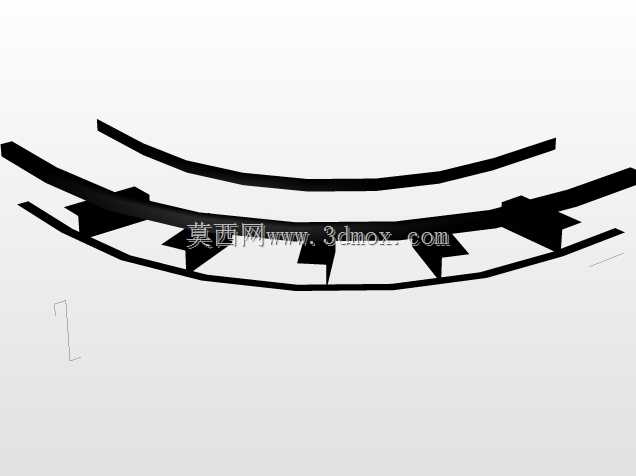

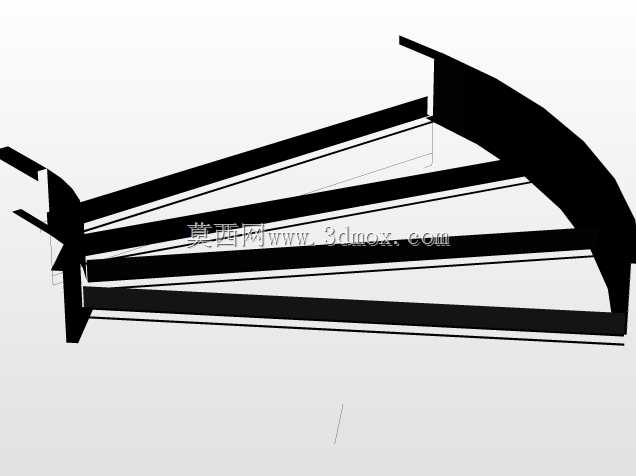

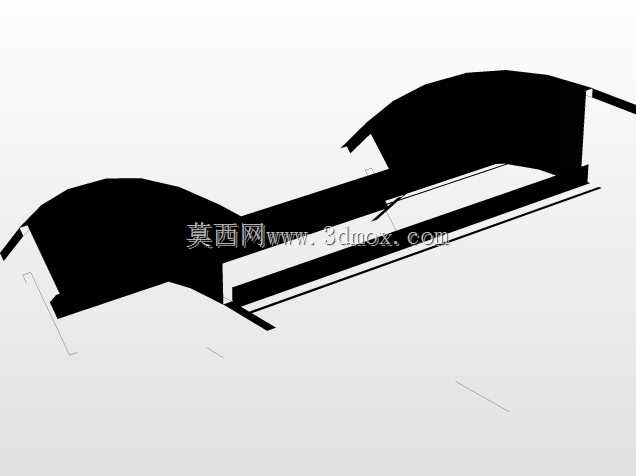

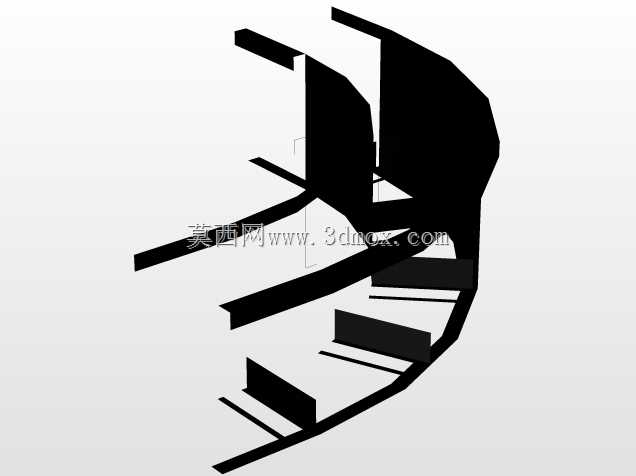

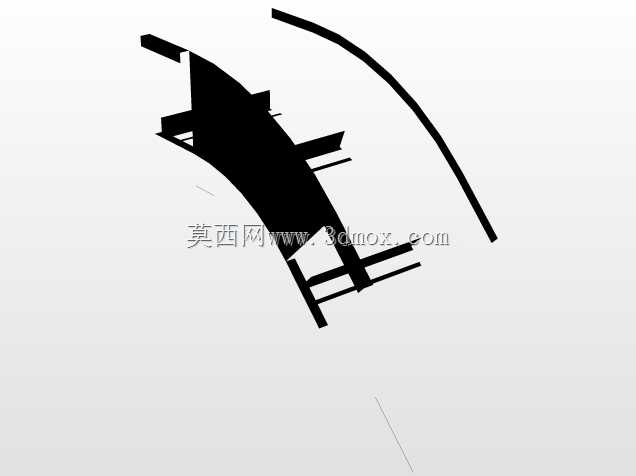

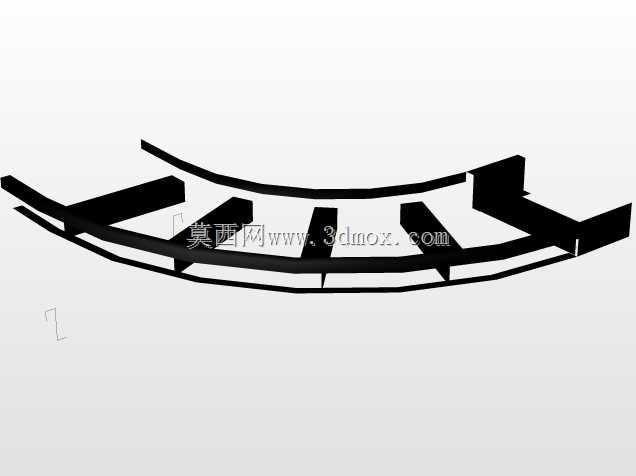

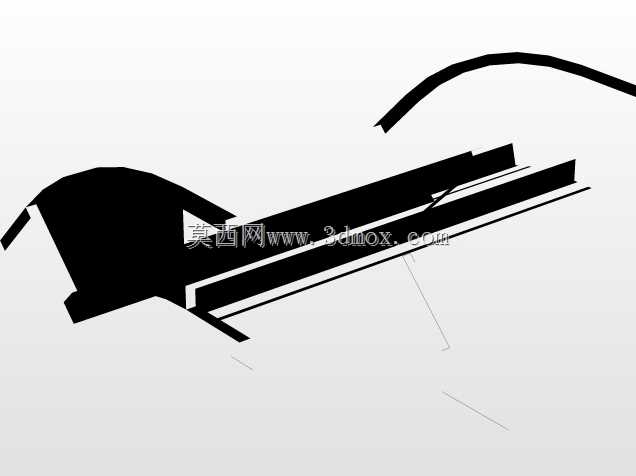

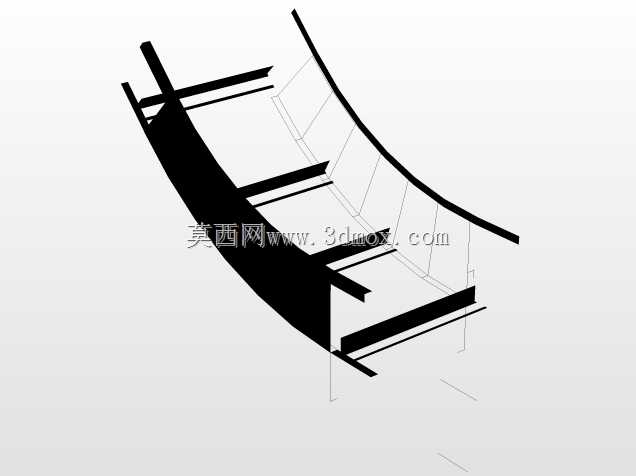

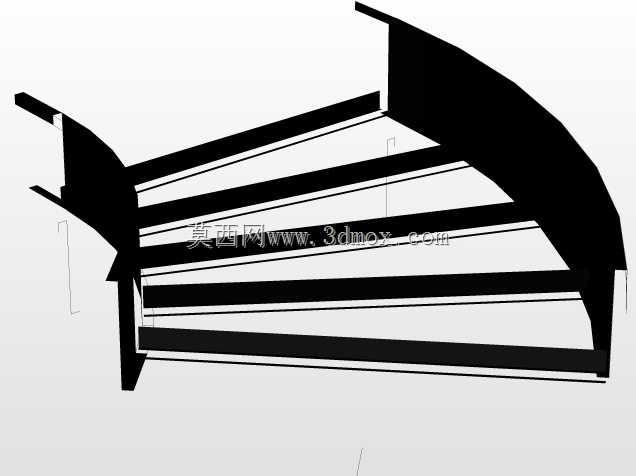

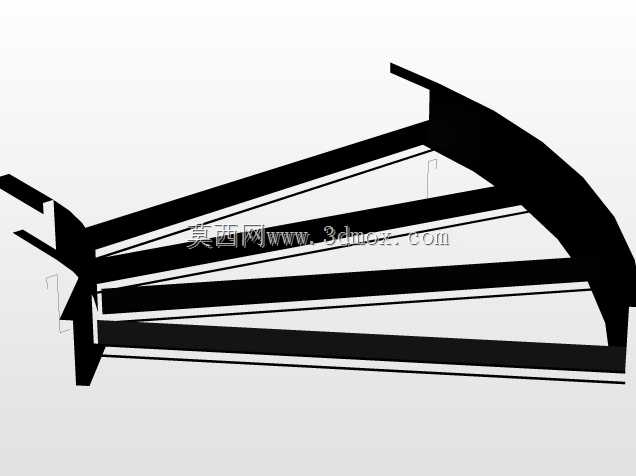

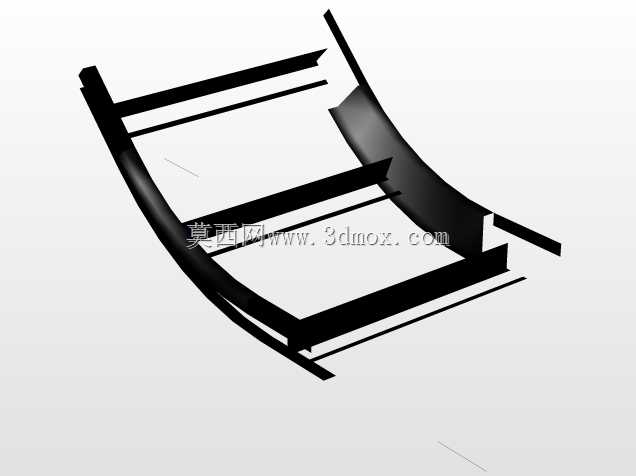

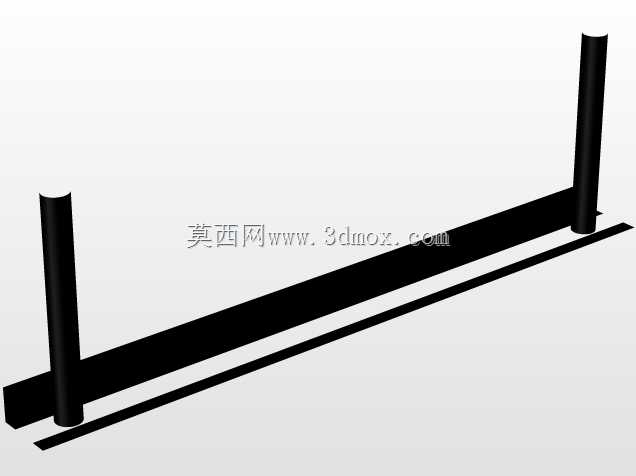

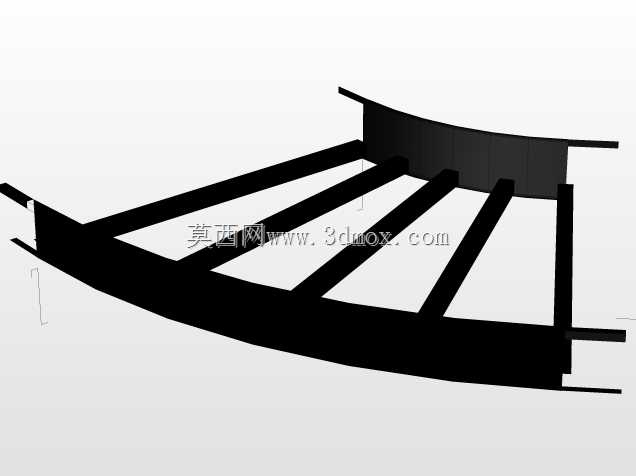

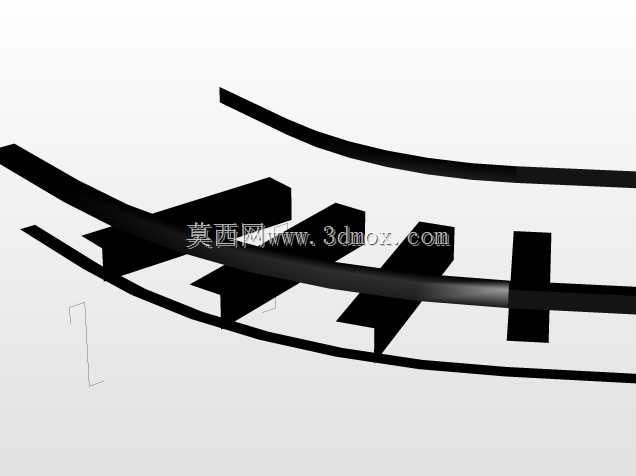

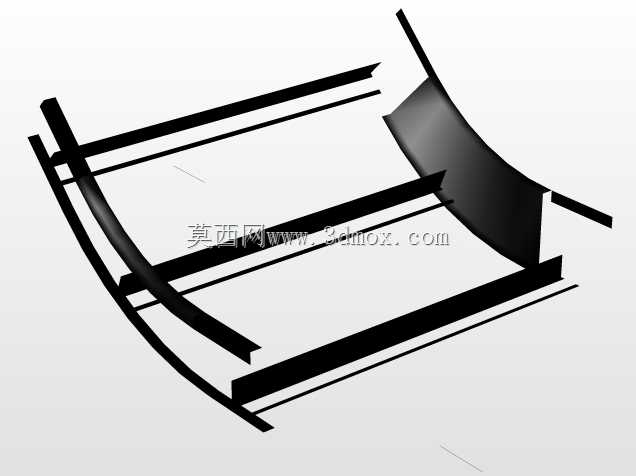

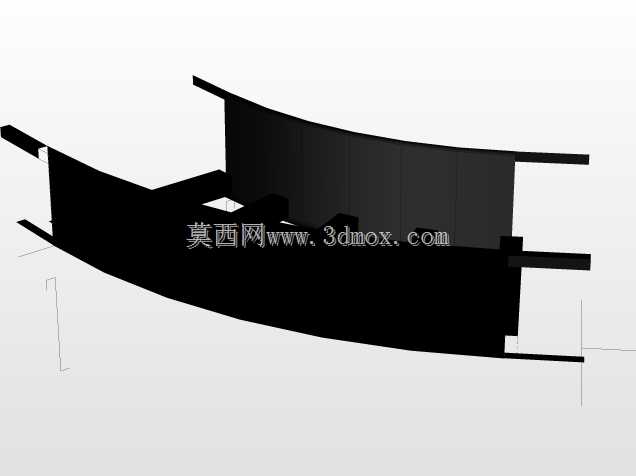

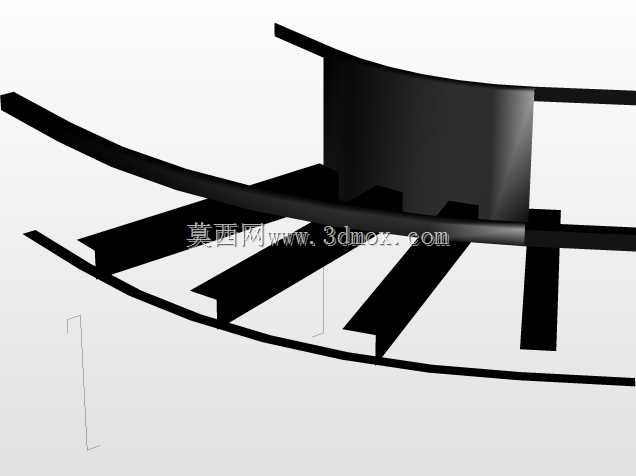

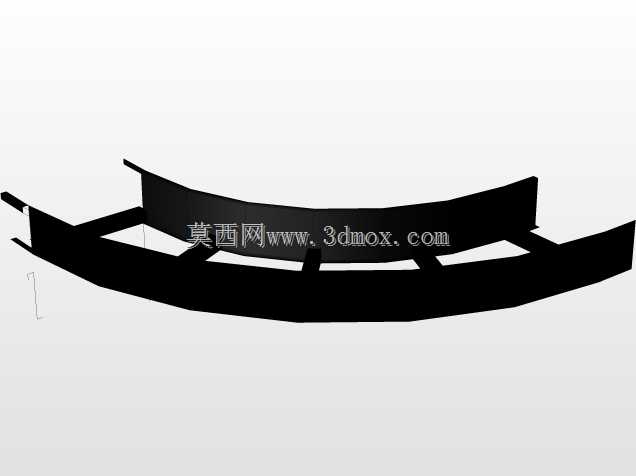

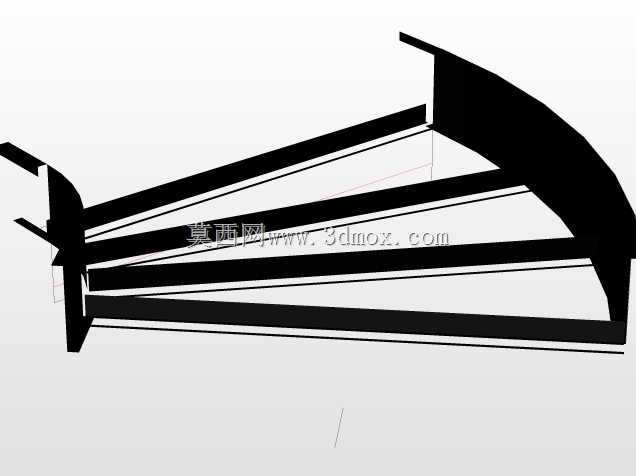

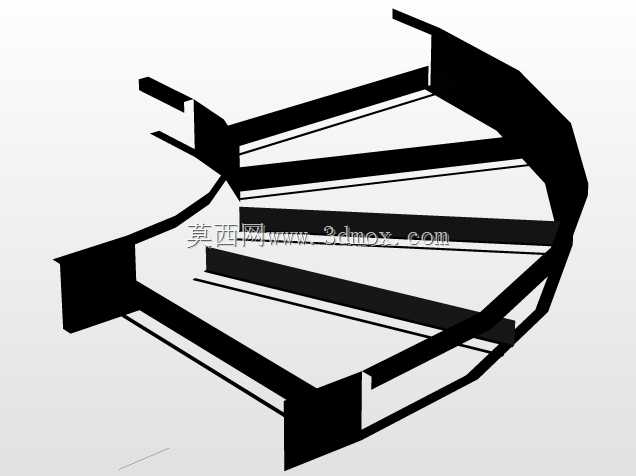

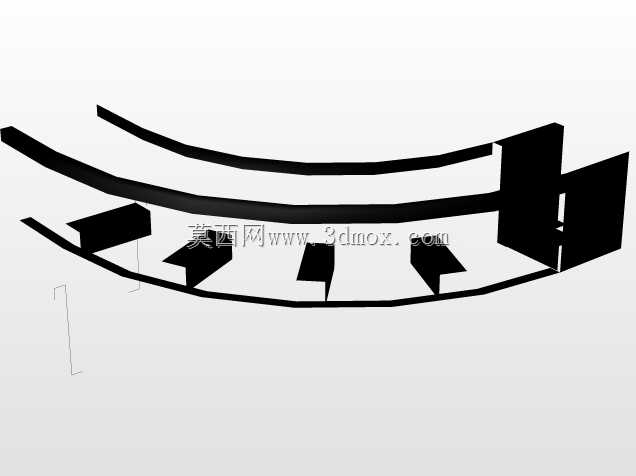

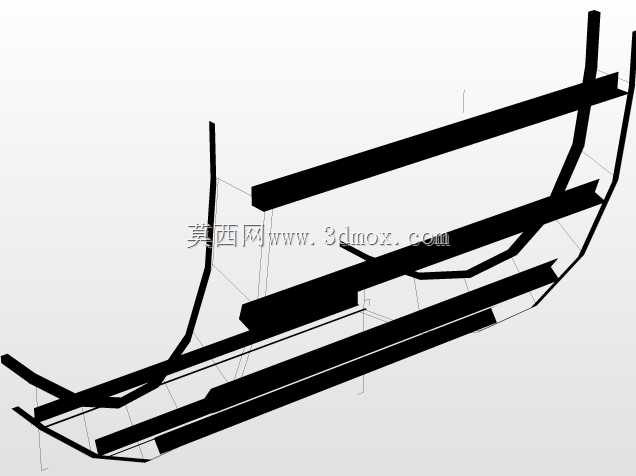

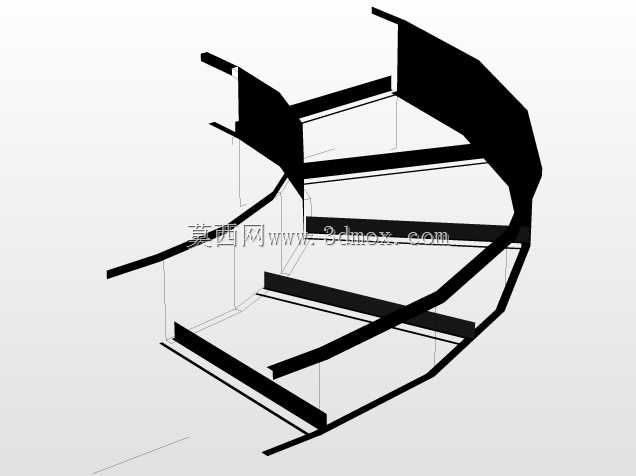

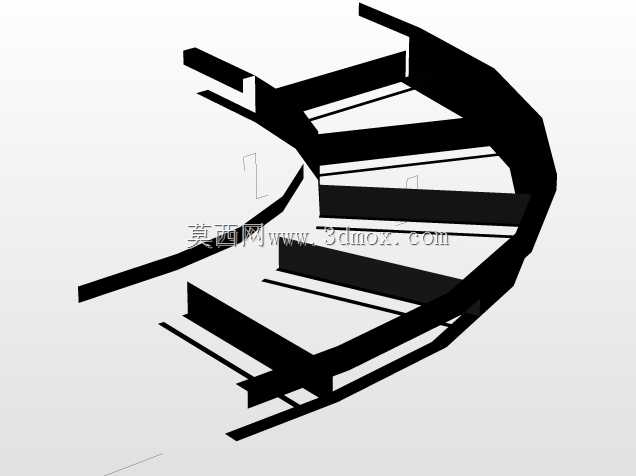

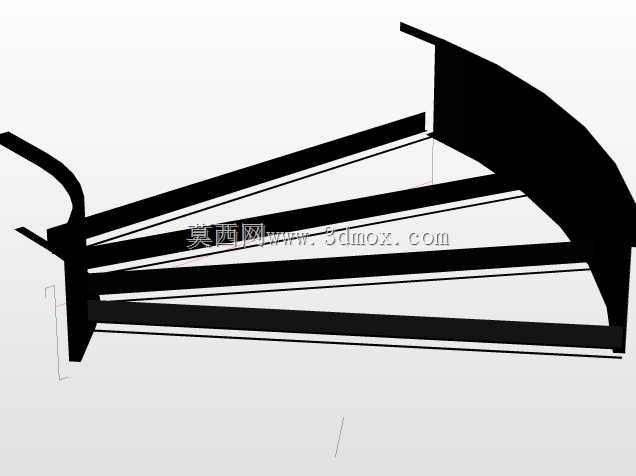

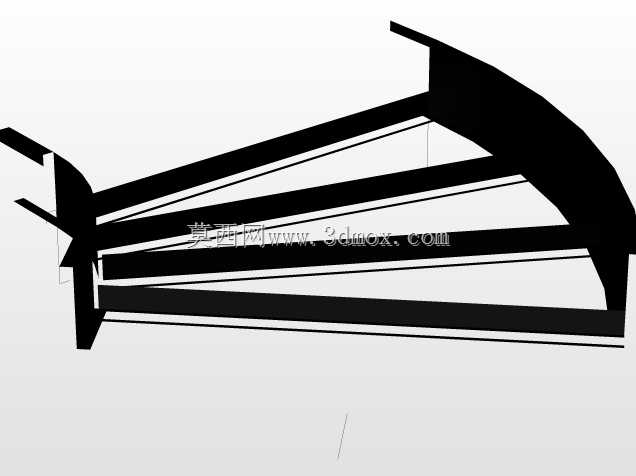

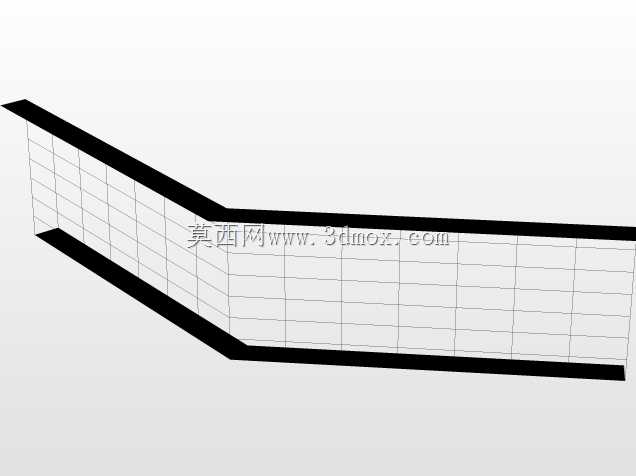

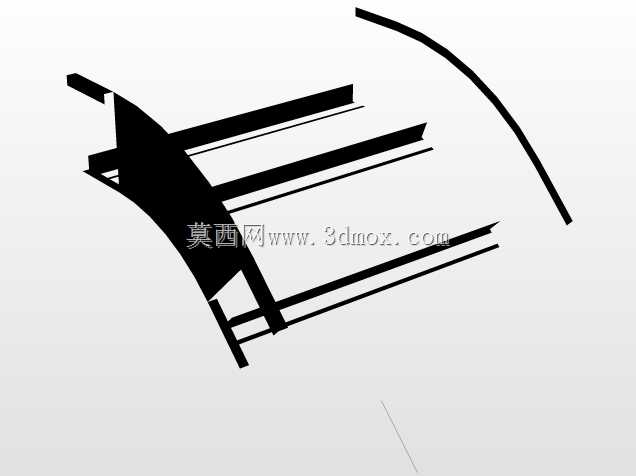

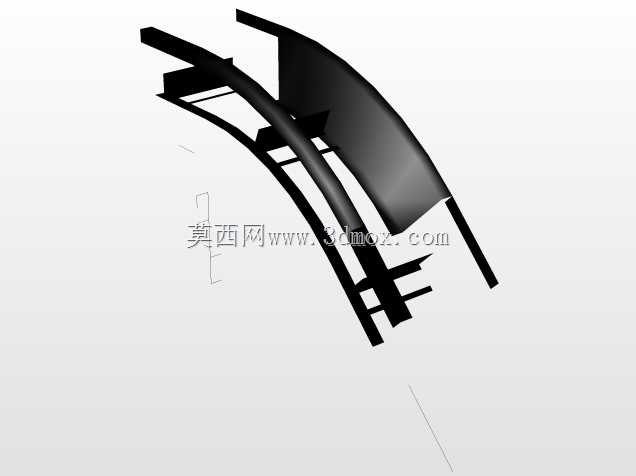

　　关于安装边界的设计，这款托盘不需要做复杂的地面固定，底部的支撑脚采用可折叠设计，展开后可以直接放置在平整的地面、台阶或者设备平台上，支撑脚的底部带有防滑橡胶垫，在光滑的瓷砖地面或者金属平台上也不会出现滑移。如果需要架空布设，托盘两侧的折边上预留了通用的unistrut型材安装孔位，可以直接和标准的C型钢立柱、横担配合固定，不需要额外打孔做适配，固定孔位的间距采用40mm的标准模数，和市面上主流的管线支撑系统完全兼容。针对需要转弯、分支的布线场景，这款托盘可以配套对应的转角、三通配件，配件和主体托盘采用同样的快接结构，现场不需要做切割、焊接加工，就可以快速搭建出不同走向的线缆通道，作业完成后可以快速拆解收纳，收纳后单根托盘可以堆叠放置，占用的仓储空间不到传统钢制桥架的三分之一。

　　从材质选型的角度，主体结构采用了高强度的冷轧钢板做表面喷塑处理，喷塑层厚度控制在80μm以上，具备基础的耐刮擦、防腐蚀能力，可以适应户外临时作业的复杂环境，不会像普通铁质托架那样短时间内就出现锈蚀。托盘的边缘全部做了卷边钝化处理，没有尖锐的毛刺，现场布设作业时不会划伤施工人员的手部，也不会刮蹭线缆的绝缘层。针对需要承载大重量粗线缆的场景，托盘的槽体底部做了加强筋冲压成型，加强筋沿着托盘长度方向均匀分布，在不增加板材厚度的前提下提升了槽底的承重能力，每米长度的均匀承重可以达到50kg以上，完全满足临时布线场景下多根粗线缆的承载需求，不会出现槽底凹陷变形的问题。

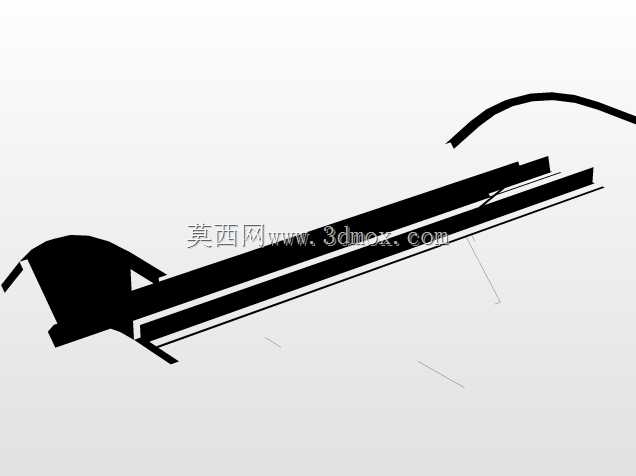

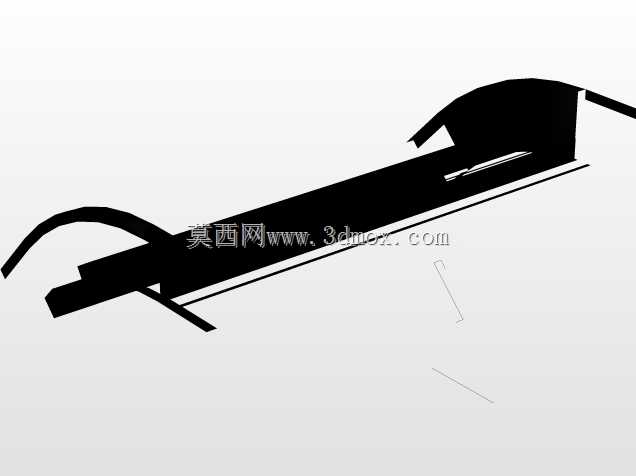

　　在实际的工程应用中，这类便携式电缆托盘除了用于临时供电场景，也可以用于生产车间内部的临时设备移位布线、检修作业时的临时线缆防护、大型活动现场的线缆敷设保护，相比传统的布线方式，它可以大幅减少现场布线的准备时间，同时提升布线作业的规范性，避免线缆乱拉乱扯带来的安全隐患。设计过程中也充分考虑了不同场景的适配性，比如在有车辆通行的区域布设时，托盘的侧边可以加装配套的斜坡过渡配件，让小型手推车可以平稳从托盘上方驶过，不会碾压到槽内的线缆；在需要频繁开合检查线缆的场景，托盘可以配套快速开启的上盖，上盖和主体采用卡扣连接，不需要工具就可以快速打开检查线缆状态，合上后可以起到防尘、防外物掉落砸伤线缆的作用。
