传感器配套带防滑槽压装式顶部端盖

　　这款端盖是压力类、液位类工业传感器的配套承压端部件，主要应用在工业管路流体参数监测、液压系统状态检测、罐体密闭空间传感单元的端部封装场景，日常在化工管路测压节点、工程机械液压站传感模块、水处理设备液位检测端都能见到同结构部件的应用，它的核心作用是为传感核心元件提供外侧防护，同时完成传感单元与安装基座的压合定位，隔绝外部粉尘、水汽、油污侵入传感腔体，避免内部敏感元件受外界环境干扰出现检测数值漂移。

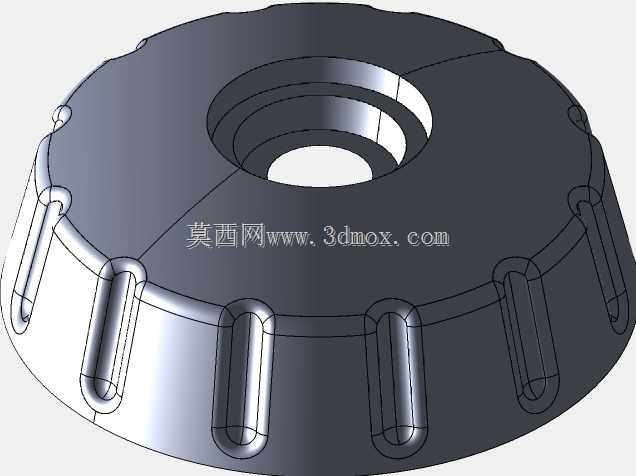

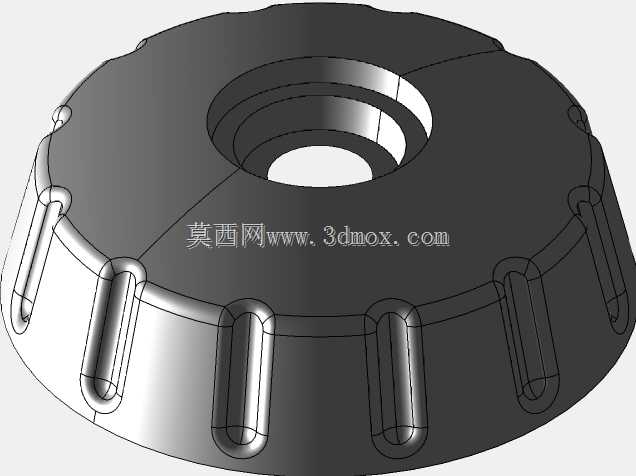

　　从结构设计来看，整体采用带中心通孔的矮型回转体构型，中心阶梯孔是为了适配传感探头的引出通路或者压力传导膜片的安装位，不同直径的阶梯段分别承担定位、密封、避让的功能，最内侧的小孔径段直接对准传感敏感元件的受力面，保证被测介质的压力或者位置信号能无阻碍传递到核心检测单元，中间阶梯段用来卡装密封胶圈，压装后胶圈产生均匀的压缩形变，阻断腔体内部介质沿配合间隙渗漏的路径，外侧大孔径段则是为了避让安装基座上的定位凸台，保证端盖压装到位后端面能完全贴合基座的安装面，不会出现局部悬空导致的压装偏斜。

　　外圆周面均匀分布的长条形内凹防滑槽是这个部件的典型设计特征，这类槽型的作用分两个层面，一是自动化装配环节，机械手的夹爪可以卡入槽内传递扭矩，避免夹爪直接夹持光滑圆柱面出现打滑，保证压装过程中端盖的同轴度偏差控制在允许范围内，不会因为偏斜挤伤内部的密封件或者传感元件；二是后期现场维护更换时，维护人员可以借助卡簧钳或者专用扳手卡入槽内完成拆卸，不需要额外加工夹持平面，减少现场维护的工具适配难度。端盖的外侧端面做了小角度的倒角过渡，既可以去除机加工产生的锐边毛刺，避免装配时划伤操作人员或者密封件，也能在压装过程中起到导向作用，让端盖能顺利滑入基座的安装腔，不会因为端面锐边卡滞在腔口位置。

　　从安装边界来看，这类端盖的外径尺寸通常适配标准规格的传感器壳体，压装配合段的公差一般选过渡配合，既保证压装后不会因为设备运行的振动出现松脱，也不会因为过盈量过大导致壳体变形挤压内部元件；端盖的轴向高度需要匹配传感腔体的内部深度，压装到位后，端盖内侧端面与传感核心元件之间要预留足够的安全间隙，避免温度变化产生的热胀冷缩导致端盖挤压敏感元件，造成检测精度下降甚至元件损坏。外圆周的防滑槽深度控制在1-2mm区间，槽的两端做圆弧过渡，避免应力集中导致槽位根部在反复拆装或者受外力冲击时出现开裂，槽的数量根据端盖外径大小调整，保证圆周方向受力均匀，夹持时不会出现局部应力过大导致端盖变形的问题。

　　在实际选型适配时，需要重点核对中心阶梯孔的各段直径与深度尺寸，保证和传感探头、密封件的尺寸完全匹配，同时要确认端盖的材质与应用场景的介质兼容性，比如在腐蚀性流体监测场景下需要选用耐蚀合金或者工程塑料材质，在高压工况下则要选用强度更高的金属材质并做相应的热处理强化，保证端盖能承受额定工作压力下的载荷，不会出现变形或者破裂。设计建模过程中，这类回转类零件优先通过旋转特征生成主体结构，再通过圆周阵列完成防滑槽的批量创建，最后对所有锐边做倒圆角处理，建模时需要重点控制各配合面的圆柱度、同轴度形位公差，保证加工后的零件能满足装配精度要求，避免因为形位公差超差导致装配后出现密封失效、同轴度偏差过大等问题。
