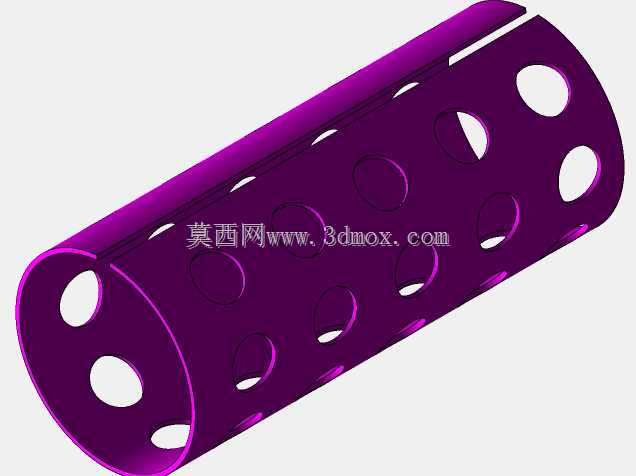

带多孔结构的圆筒形钣金构件设计

　　在工业传感检测类设备的配套结构设计中，这类带规则排布孔位的薄壁圆筒钣金件，常作为传感元件的防护承载外壳使用，适配各类需要周向布设检测点位的安装场景，比如流体管路内的多参数传感阵列、旋转设备的周向信号采集模块外围防护，都能见到这类结构的实际应用。从实际使用需求出发，这类构件首先要满足薄壁轻量化的要求，不能给被检测设备增加过多额外负载，同时周向排布的通孔需要精准对应内部传感元件的检测端面，保证信号采集路径无遮挡，轴向预留的开槽结构则是为了适配装配时的卡接定位，避免圆筒构件在安装基座上出现周向转动或轴向窜动。设计这类构件时，首先要明确钣金展开的工艺逻辑，不能直接通过实体切除的方式建模，否则后续无法输出符合钣金加工要求的展开下料图。

　　建模初期需要先确定圆筒的成型内径，这个尺寸要和内部安装的传感组件安装座外径做间隙配合，单边预留0.1到0.15mm的装配公差，既保证安装时能顺利套入，又不会因为间隙过大导致构件晃动。壁厚的选择要结合使用场景的防护等级要求，常规工业环境下选用1mm厚度的冷轧钢板即可满足防护强度需求，如果是有腐蚀风险的工况，则需要等厚度替换为304不锈钢板材，建模时要同步调整折弯系数，保证展开尺寸的准确性。孔位的排布逻辑要结合内部传感元件的布设间距来定，周向的孔位需要按照等角度均分排布，保证每个检测点位的信号采集角度均匀，轴向的孔位则要对应不同检测层的元件位置，所有孔位的边缘都要做0.2mm的倒角处理，避免钣金冲切后的毛刺划伤内部传感元件的连接线。

　　轴向的开槽宽度要匹配安装基座上的定位凸筋尺寸，开槽的两端需要设计止裂孔，防止钣金折弯成型时开槽端部出现应力集中导致的开裂问题。在建模过程中，需要优先使用钣金模块的基础壁特征创建初始的平板料，再通过折弯命令卷制成圆筒形态，所有孔位特征建议在平板状态下完成阵列切除，相比成型后再做孔位切除，不仅建模效率更高，还能保证展开后孔位的位置精度和加工图纸完全一致，避免成型后曲面切除导致的孔位变形问题。折叠和展开命令的使用要贯穿整个建模校验过程，每添加一个成型特征，都要切换到展开状态检查特征的位置是否存在加工干涉，比如孔位是否过于靠近折弯线，开槽的止裂孔是否刚好落在折弯变形区域外，这些细节如果在建模阶段忽略，后续加工时很容易出现废品。从安装边界来看，这类圆筒构件的轴向长度要比内部传感组件的总长度短2mm左右，保证两端的端盖安装后能完全压紧内部组件，不会出现轴向窜动，圆筒的外径要小于安装位的预留孔径，单边预留0.2mm的安装间隙，方便装配时的对位调整。实际应用中，这类构件除了基础的防护作用，表面的多孔结构还能起到流体均流的作用，当应用在管路内的传感检测场景时，周向的通孔可以让管路内的流体均匀接触到内部的传感元件，避免因为流体直接冲击单个元件导致的检测数据偏差，同时薄壁结构不会对流体的流态造成过大干扰，保证检测数据的真实性。设计时还要考虑钣金加工的工艺性，所有孔位的直径不能小于板材的厚度，否则冲切加工时容易出现冲头断裂的问题，孔位和圆筒边缘、

　　孔位和孔位之间的距离也要大于等于板材厚度，避免加工时出现板材变形。卷圆成型的接缝位置要设置在开槽的对侧，也就是非安装定位面，这样接缝处的焊接或者咬接痕迹不会影响构件和安装基座的配合精度，接缝处的贴合公差要控制在0.1mm以内，保证卷圆后的圆柱度符合设计要求。建模完成后，需要通过折叠展开的切换反复校验展开尺寸的准确性，尤其是不同材质对应的折弯系数设置，冷轧钢板和不锈钢板的折弯系数存在差异，如果直接套用默认系数，加工出来的圆筒直径会出现偏差，导致无法顺利装配到安装座上。这类结构看似简单，但实际设计中需要兼顾加工工艺、装配精度、使用功能三个维度的要求，任何一个细节的疏漏，都会导致最终的零件无法满足使用需求，比如孔位角度偏差会导致传感元件的检测方向偏移，壁厚选择过薄会导致构件在使用过程中受外力变形，展开尺寸偏差会直接导致零件报废。
