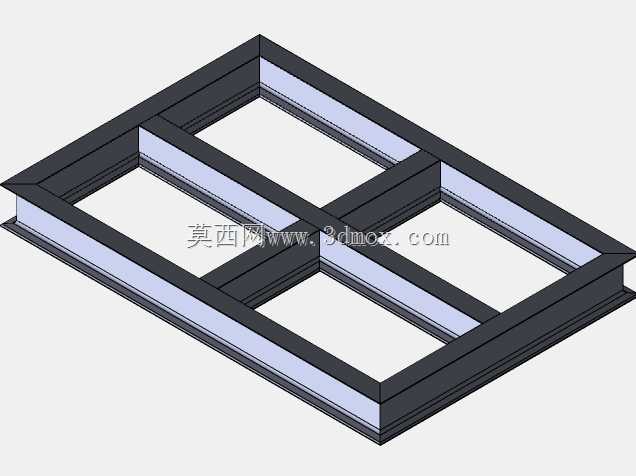

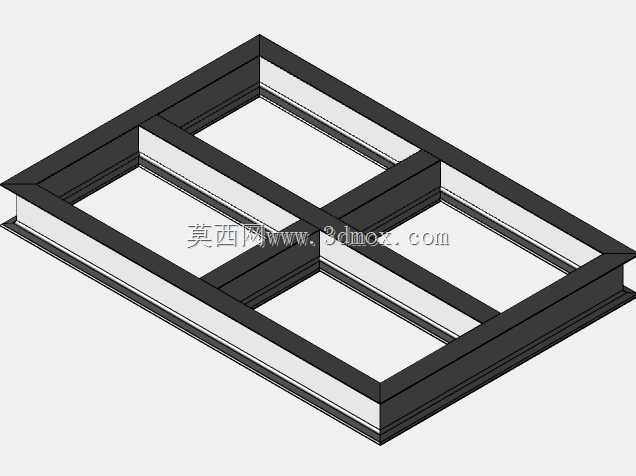

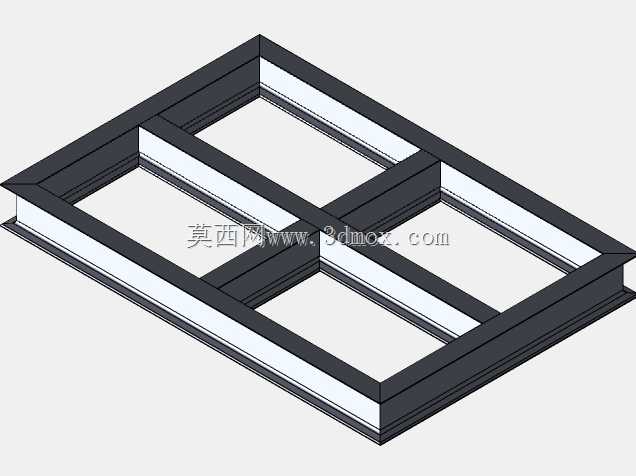

田字形型材拼接焊接钢框架结构

　　日常做非标设备的结构设计时，这类焊接钢框架的出镜率其实非常高，不管是小型检测工位的传感器安装基座、流水线旁的物料承托台，还是轻型设备的底部承载机架，都能看到这类结构的变体。这次做的这款田字形钢框架，最初的需求来源是产线视觉检测工位的传感器安装承载架，现场要求框架既要能承托多组对射式光电传感器、配套的走线槽与小型防护盖板，还要保证长期使用不会因为焊接应力出现形变，避免传感器对位偏移影响检测精度。

　　设计之初最先敲定的是整体的布局逻辑，没有采用整板铣削的结构，一方面是整板加工成本高、重量大，后期现场移位调整难度大，另一方面型材焊接的框架在保证刚性的前提下，能预留足够的走线与安装空间，田字形的分格设计，刚好对应四组独立的传感器安装位，每一个分格区域都可以单独调整传感器的安装高度与角度，互不干扰。型材选型阶段没有盲目追求大规格壁厚，而是先根据现场的承载需求做了简单的受力核算：单组传感器加安装支架的重量不超过8kg，加上框架自身重量、偶尔操作人员倚靠调整的附加载荷，选用常规的矩形空心型钢就能满足抗弯抗扭要求，型材的拼接处全部采用45度切角对接，避免直角拼接时出现的焊缝外露、应力集中的问题，中间的两根横纵分隔型材，两端做了贴合切口，和外框型材的内壁完全贴合后再施焊，能大幅减少焊接后的变形量。

　　做这类焊接框架最容易忽略的就是焊接工艺余量的预留，建模的时候特意在所有拼接焊缝处预留了1mm的焊接收缩余量，避免焊接后整体尺寸偏小，导致后续安装防护面板时出现缝隙过大的问题。框架的上表面设计为齐平结构，所有焊缝打磨后和型材表面保持同一平面，方便后续安装传感器的安装板、亚克力防护面板，不会因为焊缝凸起导致安装面不平。框架的底部四个角位置预留了安装脚杯的螺纹孔位，不需要额外焊接安装板，直接在型材端面攻丝即可，现场安装时可以通过脚杯调整整体水平度，抵消地面不平整带来的框架倾斜问题，保证传感器的检测面处于水平状态。

　　从安装边界来看，这款框架的外轮廓尺寸适配常规的小型检测工位安装空间，整体厚度控制在较薄的区间，不会占用过多的产线垂直空间，中间的分格空隙除了走传感器的线缆之外，还可以预留位置安装小型的气源管路或者冷却管路，如果后续工位升级需要增加检测点位，只需要在对应的分格区域加装小型安装支架即可，不需要对整体框架做大规模改动。实际建模过程中，所有的型材交接处都做了干涉检查，避免出现型材互相穿透、焊缝位置不合理的问题，焊接的坡口位置也在模型里做了明确的标识，方便车间加工时直接参考，不需要二次核对尺寸。这类框架结构看似简单，实则要考虑的细节很多：比如焊接顺序的设计，建模时就标注了建议的施焊顺序，先点焊固定所有拼接点位，再对称焊接长焊缝，最后焊接短分隔缝，能最大程度减少焊接变形，后期不需要做大量的校形工作；框架的所有外露棱边都做了小倒角处理，避免安装调试时划伤操作人员，也不会刮破传感器的线缆外皮。

　　在实际应用场景里，这类焊接钢框架除了用作传感器安装基座之外，稍作尺寸调整就可以用作小型设备的防护罩框架、物料周转的托盘骨架、电控柜的内部安装支架，结构的通用性很强。和铝型材拼装的框架相比，焊接钢框架的整体刚性更好，长期使用不会因为连接件松动出现结构晃动，适合用在有轻微振动、对结构稳定性要求较高的工位上，而且钢制材料的焊接性能好，后期如果需要临时加装附件，直接在对应位置焊接安装板即可，不需要像铝型材那样受限于型材槽位的安装位置。建模时特意把所有的型材规格做了参数化关联，如果后续需要调整框架的整体长宽尺寸、分格数量，只需要修改对应的参数就能快速生成新的模型，不需要重新绘制每一根型材，能大幅提高同类型结构的设计效率。
