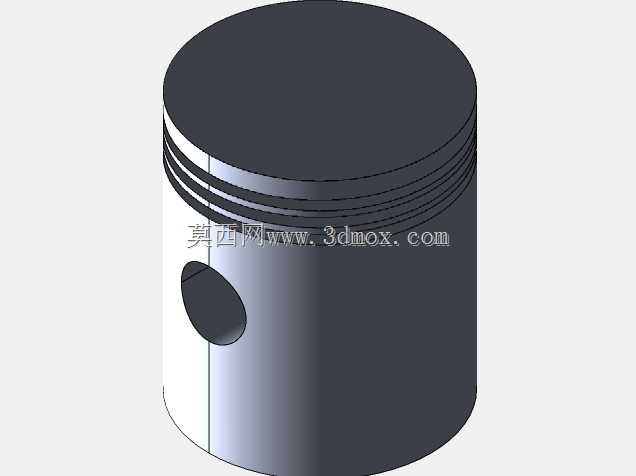

内燃机用活塞结构三维数模设计

　　在往复式动力机械的结构体系里，活塞是直接参与能量转换的核心受力部件，不管是车用内燃机、通用小型汽油机，还是部分往复式压缩机、液压执行机构里，这类圆柱状往复件都承担着将工质压力转化为机械动能的核心作用，日常做动力总成开发时，活塞的结构合理性直接决定了整套设备的动力输出效率、运行可靠性与服役寿命。做这个活塞的结构设计时，首先要锚定的是它在气缸内的运动边界：整体为同轴圆柱结构，外径尺寸需要和对应缸径的气缸内壁保持微米级的配合间隙，既要保证往复运动时不会出现卡滞，又要配合活塞环组实现燃烧室的密封，避免高压工质从配合间隙泄漏导致动力损失。活塞头部的多道环槽结构是密封功能的核心载体，不同位置的环槽分别对应气环与油环的安装位，

　　靠上的几道气环槽用来安装密封气环，阻断燃烧室高压燃气向下窜入曲轴箱的通路，靠下的油环槽则用来安装刮油环，在活塞下行过程中刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、排放超标等问题，环槽的宽度、深度以及槽侧的平面度都有严格的公差要求，要保证活塞环装入后能在槽内有合理的侧隙与背隙，既能随缸壁形变量灵活张缩，又不会出现环组卡滞、密封失效的问题。活塞销孔的设计是整个结构的受力传力核心，这个贯穿活塞裙部的横向通孔，用来安装活塞销，连接活塞与连杆小头，将活塞承受的燃气压力传递给连杆，进而带动曲轴旋转输出扭矩。设计销孔位置时，需要反复校核活塞的销孔偏心量，合理的偏心设置能有效缓解活塞在上止点换向时对气缸壁的敲击，

　　降低发动机运行的机械噪声；销孔的内径尺寸要和选配的活塞销外径保持过渡配合精度，孔内的表面粗糙度要控制在合理范围，同时销孔周边的实体结构要做等强度优化，避免在交变燃气压力的反复冲击下出现销孔开裂、活塞碎裂的失效问题。活塞裙部的型线设计也不能照搬正圆柱结构，实际运行中活塞头部受高温燃气加热会产生更大的热膨胀量，同时活塞在侧压力作用下会产生机械变形，所以裙部通常会设计成上小下大的微锥形，同时在垂直于销孔轴线的方向预留合适的椭圆度，保证活塞在热机状态下能和气缸壁保持均匀的贴合接触，既不会出现热膨胀卡缸，又能避免局部接触应力过大造成拉缸、裙部磨损过快的问题。从实际应用场景来看，这类活塞结构除了在传统燃油内燃机上大量使用，

　　在部分采用往复式结构的特种泵、气动执行机构里也有类似的结构变体，只是根据不同的工质压力、运行温度、往复速度，会调整活塞的材质、环组数量、销孔结构以及裙部的尺寸参数。建模过程中需要严格控制各特征的同轴度、位置度公差，比如活塞外圆的轴线要和销孔的轴线保持严格的空间垂直关系，各道环槽的两侧面要和活塞轴线保持垂直，避免装配后出现环组偏磨、密封失效、运动卡滞等问题。很多刚接触动力部件设计的工程师容易忽略活塞的热变形补偿设计，直接按常温下的理想圆柱尺寸建模，往往会导致样机热试时出现卡缸、拉缸的故障，必须结合活塞的材质热膨胀系数、运行时的温度场分布，提前在三维数模里预留好合理的热变形余量，同时兼顾活塞的轻量化设计，在保证结构强度的前提下尽量降低活塞的往复运动质量，减小曲轴连杆机构的往复惯性力，提升整套动力设备的最高运行转速与运行平顺性。另外活塞顶部的形状虽然在这个数模里采用了平顶结构，但实际应用中会根据燃烧室的匹配需求做成凹顶、凸顶或者异形燃烧室结构，平顶结构的优势是加工工艺简单、受热面积小，在很多小排量通用动力机械上应用广泛，顶部的平面度要求也较高，避免和气缸盖、气门机构发生运动干涉，同时保证燃烧室的容积符合设计压缩比的要求。
