工业设备支撑用方管焊接钢框架结构

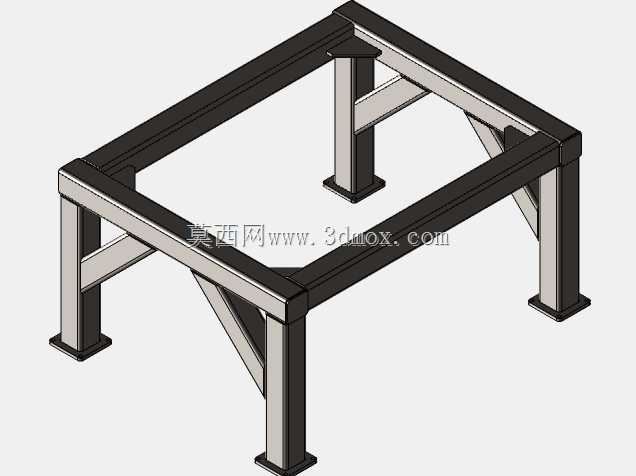

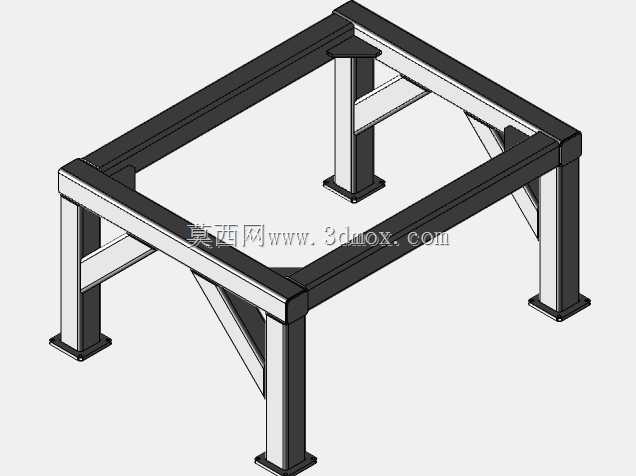

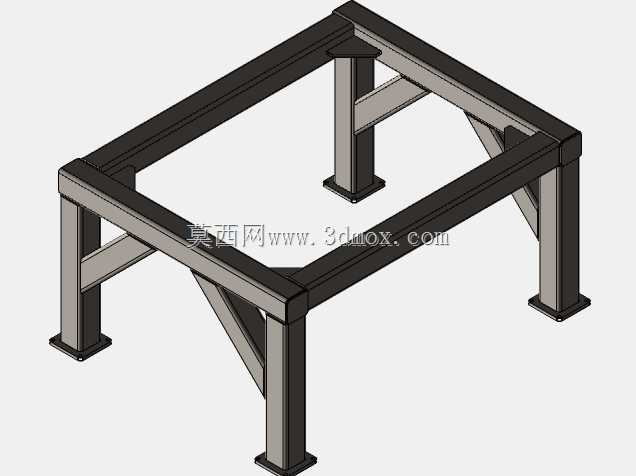

　　这类钢框架焊接件在工业现场的应用场景十分广泛，小到单机自动化设备的底部支撑，大到生产线旁的检测仪器、传感器安装承载台，都能看到这类结构的身影，它的核心作用是为上方搭载的设备、仪器提供稳定的刚性支撑，隔绝地面振动对精密检测部件的干扰，同时预留足够的下部空间用于走线、布置气动管路或者安装小型附属组件。从实际使用的角度看，这类框架不需要做复杂的曲面造型，所有设计逻辑都围绕刚性、安装便利性和加工成本展开，主框架采用标准规格的方形钢管拼焊，四根立柱垂直布置在框架四角，底部带有方形安装脚板，脚板上预留螺栓过孔，可直接通过膨胀螺栓与混凝土地面固定，或是搭配脚轮做成可移动的设备架。

　　设计这类结构的时候，首先要核算上方搭载设备的总重量，根据承重要求选择对应壁厚的方管，常规用于传感器、小型检测仪器承载的框架，主框方管壁厚多在2到3毫米之间，既能满足承重需求，也不会因为自重过大造成搬运困难。框架的斜撑布置是设计的核心要点，不能只做简单的矩形框焊接，否则受到侧向力的时候很容易出现平行四边形变形，因此在每个立柱与主横梁的连接角位都加焊了三角形斜撑，斜撑同样采用同规格的方管裁切后满焊固定，把每个角位的连接从铰接状态变成刚性连接，大幅提升整体框架的抗扭、抗侧倾能力。

　　从安装边界来看，这类框架的顶部平面是核心安装基准面，焊接完成后需要对顶部的四个横梁上表面做铣平处理，保证平面度误差控制在0.2毫米每米范围内，避免上方安装的设备出现倾斜，影响传感器的检测精度。框架的内部净空尺寸需要根据下方要布置的组件尺寸确定，常规设计会预留至少100毫米的走线空间，立柱的高度则根据操作人员的作业高度确定，用于站立操作的检测类设备框架，立柱高度多设置在700到900毫米之间，刚好适配成年人站立时的操作高度，不需要过度弯腰或者抬臂。

　　焊接工艺上，这类框架所有的连接位都采用连续满焊，焊后需要做去应力处理，避免焊接变形导致框架整体尺寸超差，表面处理多采用喷塑或者喷漆，根据车间的使用环境选择对应的涂层厚度，在潮湿或者有腐蚀性介质的车间使用时，还会在焊接完成后先做镀锌处理再喷面漆，提升框架的防锈能力。实际装配的时候，顶部的安装孔会根据上方设备的安装孔位在框架焊接完成后再做钻孔加工，避免焊接变形导致孔位错位，底部的脚板会在框架调平后再锁紧固定螺栓，保证四个脚都均匀受力，不会出现某个立柱悬空的情况，长期使用也不会因为应力集中导致焊缝开裂。

　　这类结构的优势在于加工门槛低，不需要复杂的加工设备，常规的焊接车间就能完成制作，而且后期改造十分方便，如果需要调整高度或者加装附属安装位，直接在原有框架上焊接对应的安装板即可，不需要重新制作整个框架，对于小批量定制的设备、仪器承载场景来说，性价比远高于铸造成型的机架，而且交付周期更短，能够快速响应现场的安装需求。在传感器安装场景下，这类框架还可以根据需要在侧面开孔安装走线槽，把传感器的信号线、电源线都收纳在槽内，避免现场管线杂乱，也能防止管线被过往的工件、工具刮蹭造成信号中断。
