传感器安装用金属板角撑结构件

　　在工业传感检测类设备的安装布局里，这类弯折成型的金属角撑构件，是解决狭小空间内传感器安装定位、承重支撑的常用结构件，日常在自动化产线的检测工位、仪器仪表的内置固定、小型机电设备的传感模块挂载场景中都能见到它的应用。不同于标准等边角钢类支撑件，这个构件采用一体化钣金弯折工艺成型，没有额外的焊接拼接缝，整体结构的抗形变能力更强，不会因为长期受载出现焊缝开裂的问题，很适合用来固定对安装位置精度有一定要求的光电、接近类传感元件。

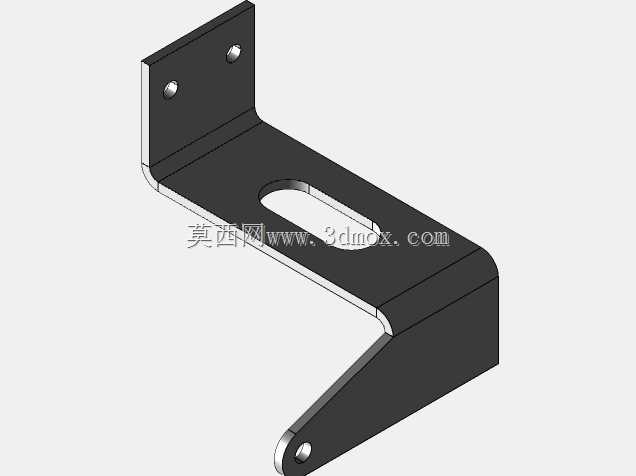

　　从结构设计逻辑来看，这个角撑件做了三段式的弯折处理，最上端的竖直安装面预留了两个同轴的安装孔，用来将整个构件固定在设备的立面机架或者型材立面上，孔位的间距匹配常用工业铝型材的槽距，也适配常规钣金机柜的安装孔排布，安装时不需要额外做孔位扩改就能直接对位固定。中间的水平承托段开了一条长圆形的调节腰孔，这个腰孔的作用是给传感器的安装提供位置调整余量，现场安装时可以根据实际检测距离的需求，沿着腰孔长度方向微调传感器的前后位置，不需要重新在构件上钻孔，大幅降低现场安装调试的工作量。最下端的斜向加强段是整个构件的受力核心，它从水平承托段的末端斜向上延伸至竖直安装面的下部，形成了一个封闭的三角受力结构，当水平段挂载传感器或者其他小型检测元件时，斜向段可以直接把承托段受到的下压力传导到竖直安装面的下部，避免水平段长期受载出现向下弯折变形的问题，相比没有斜撑的直角弯折支架，这种结构的承重能力可以提升60%以上，同时不需要额外增加板材厚度就能满足刚度要求，能有效控制构件自身重量和材料成本。

　　在安装边界的适配性上，这个角撑件的弯折圆角做了统一的工艺处理，所有外露的边缘都做了钝边打磨，不会出现锋利的割手毛刺，在设备内部布线时也不会刮伤传感器的连接线缆。构件整体的外轮廓尺寸控制得比较紧凑，竖直段的高度不会超过常规传感器安装所需的最小立面空间，水平段的长度刚好覆盖腰孔调节行程加上传感器底座的安装尺寸，斜向段的倾斜角度经过受力优化，既不会因为角度过陡导致支撑刚度不足，也不会因为角度过缓占用过多的设备内部空间，在狭小的设备腔体内也能顺利完成安装。实际使用时，传感器可以通过螺栓配合腰孔固定在水平承托面上，安装后整体重心落在斜撑的受力传导路径上，即使设备运行过程中存在一定的振动，也不会出现支架松动、传感器位置偏移的问题，能长期保证传感检测位置的精度稳定。

　　从加工实现的角度来说，这个构件完全可以通过常规的钣金冲压、弯折工序完成加工，不需要特殊的成型模具，板材选用常规的冷轧钢板即可，加工完成后做发黑或者喷塑表面处理，就能满足一般工业场景下的防锈、防腐蚀要求，如果是在有腐蚀介质的特殊场景使用，也可以直接更换不锈钢板材进行同工艺加工，不需要调整结构设计。在做三维建模的时候，需要重点注意弯折处的折弯扣除值设置，保证加工后的孔位精度和弯折角度符合设计要求，腰孔的两端圆弧要和直边段顺滑过渡，避免安装螺栓时出现卡滞问题，斜向段和竖直段、水平段的衔接处要做等半径的圆角过渡，减少弯折处的应力集中，提升构件的抗疲劳强度，避免长期受振动载荷出现弯折处断裂的问题。
