传感器安装用L型金属板下摆结构件

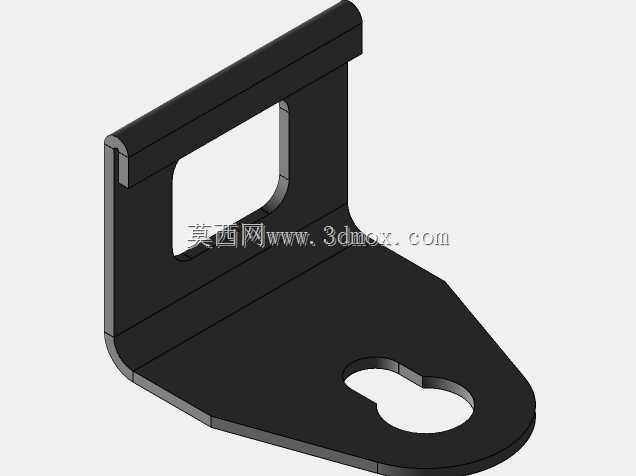

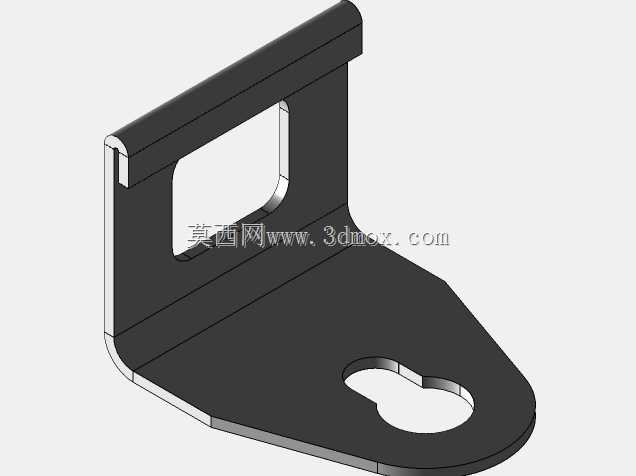

　　在工业传感检测场景中，这类L型金属安装支架的应用覆盖了流水线工位检测、设备位移限位、物料到位触发等多个环节，是传感器与设备主体之间的核心连接载体。不同于常规的平板安装座，该结构采用一体折弯成型的钣金工艺，垂直立面与水平安装面之间通过圆角过渡，既避免了折弯处的应力集中问题，也能在长期受振动的工况下减少焊缝开裂的风险，适配车间内冲压设备、输送线这类存在持续微振的安装环境。

　　从实际安装边界来看，垂直立面上开设的方形镂空槽并非减重设计，而是为传感器的走线、尾部接线端子预留的避让空间，当传感器采用侧装方式固定在立面上时，线缆可以直接从镂空处穿出，无需额外在支架侧面开设走线孔，也能避免线缆在设备运行过程中与周边运动部件发生剐蹭。水平安装面上的钥匙孔型安装孔是该结构的核心设计亮点，这种孔型可以实现设备的快装快拆：安装时先将螺栓预先拧入设备安装基面的螺纹孔中，预留2-3mm的间隙，将支架的大孔端对准螺栓头套入后，向小孔端滑移即可完成卡装，最后拧紧螺栓就能完成固定，后期维护更换传感器时无需完全拧下螺栓，大幅缩短了产线停线维护的时间。

　　设计过程中，折弯边的翻边高度经过了反复校核，既保证了立面的结构刚性，避免传感器安装后因支架形变导致检测位置偏移，也不会占用过多的安装空间，适配设备内部狭窄的安装位。板材边缘全部做了钝边处理，没有尖锐的毛刺，既可以防止安装过程中划伤操作人员，也能避免划破传感器的线缆绝缘层。水平安装面的末端做了斜切收边，而非直角结构，这一细节是为了避让安装位周边的管线、相邻的小型结构件，减少安装过程中的干涉问题，同时也能降低支架整体的重量，对于移动检测工位这类对负载敏感的场景更为友好。

　　在实际选型使用时，需要注意该支架的安装孔位间距适配常用的M4、M5规格安装螺栓，立面的安装平面平面度控制在0.1mm以内，保证传感器安装后检测面的平行度符合检测精度要求，不会因为安装面倾斜导致检测距离出现偏差。折弯处的内圆角半径与板材厚度匹配，既符合钣金折弯的工艺要求，不会出现折弯处开裂的问题，也能保证两个安装面的垂直度公差在±0.5°以内，满足大部分工业传感器的安装精度要求。不同于焊接拼接的支架结构，一体折弯的结构不存在焊接变形的问题，批量生产时的尺寸一致性更好，不需要后期额外的校形工序，生产成本更低，也更适合产线批量部署时的备件统一替换。

　　这类支架的使用场景并不局限于单一类型的传感器，光电传感器、接近开关、小型位移传感器都可以通过该支架完成安装，只需要根据传感器的安装孔位在立面上加工对应的固定孔即可，基础结构的通用性较强。在一些需要调整传感器检测高度的场景中，还可以在立面的方形镂空槽处加装滑台，实现传感器上下位置的微调，不需要重新制作支架，拓展性较强。支架表面采用发黑处理，既可以提升防锈能力，适配车间内存在少量切削液、油污的环境，也不会产生多余的反光，避免对光电类传感器的检测信号造成干扰，这一表面处理的细节也是针对传感检测场景专门做的适配，区别于普通的设备安装支架。
