腰形法兰带凸台安装基座结构设计

　　在工业传感检测、小型执行元件安装的场景里，这类带腰形通腔的法兰安装基座是很常见的连接构件，日常在自动化生产线的工位检测单元、小型流体管路的阀组固定、轻工设备的导向组件安装位都能见到它的身影。它的核心作用是作为中间连接载体，把上方需要安装的传感元件、导向轴套或者小型导气导液构件，和下方的设备安装面板稳固连接，同时腰形的内腔结构可以给穿过的杆件、管线留出足够的活动或者走线空间，也能适配一定范围内的安装位置偏差，降低现场装配的对位难度。

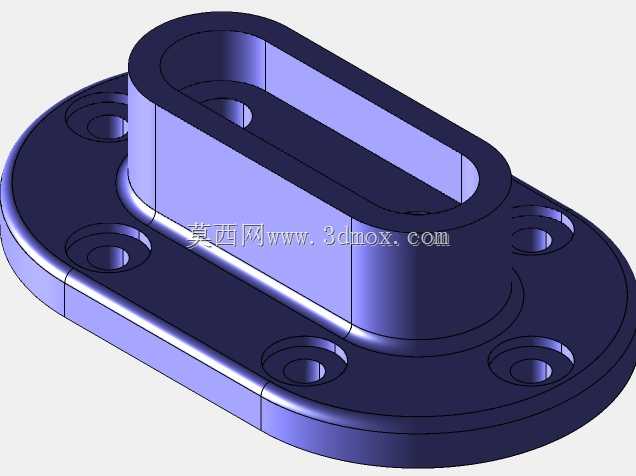

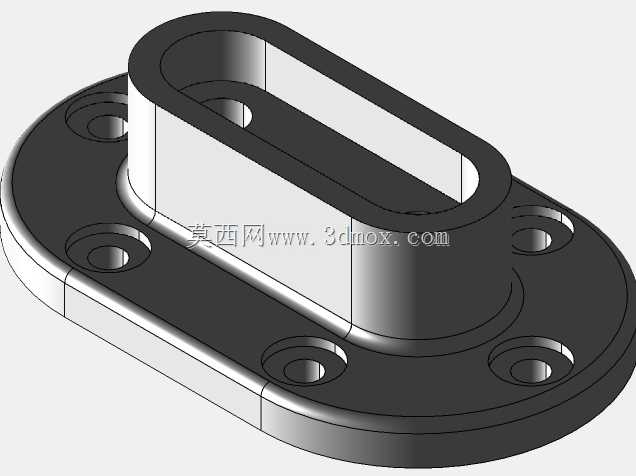

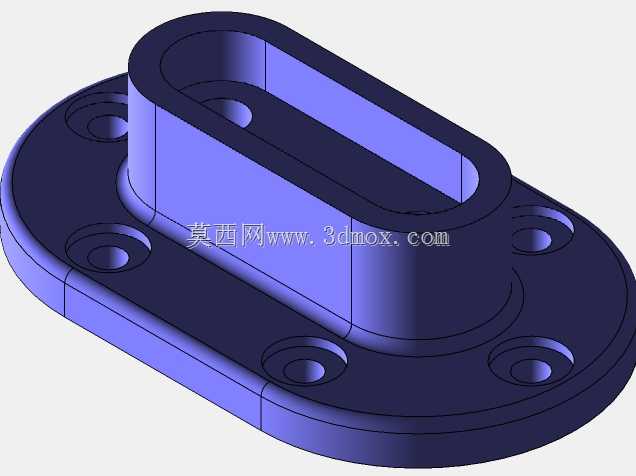

　　从结构设计逻辑来看，底部的椭圆形法兰盘是整个零件的安装基准面，盘面上均匀分布的六个沉头安装孔，是用来穿装内六角螺栓的，沉孔的深度刚好可以把螺栓头完全埋入法兰盘面，不会出现螺栓头突出盘面干涉其他构件的问题，六个孔的排布沿着椭圆法兰的轮廓均匀布置，拧紧之后整个基座的受力非常均匀，不会因为单侧受力出现翘曲、松动的情况。法兰盘和上方凸台衔接的位置做了圆角过渡处理，这个细节不是为了外观好看，而是为了降低机加工过程中的应力集中，同时也能避免零件在受交变载荷的时候，衔接位置出现应力开裂的问题，毕竟很多安装场景里，上方的构件会有往复运动，长期的振动载荷对衔接位置的强度要求不低。

　　上方的腰形凸台是整个零件的功能核心区，凸台的内腔是和外形轮廓一致的腰形通孔，内壁的加工精度要求比外表面更高，因为很多时候这个内腔是要配合导向套、密封件或者传感元件的外壳做配合安装的，内壁的粗糙度、尺寸公差直接影响配合件的安装精度和使用寿命。凸台的壁厚做了等厚设计，一方面是在满足结构强度的前提下尽可能减轻零件的整体重量，另一方面也能减少机加工过程中的材料去除量，降低加工成本，对于批量加工的零件来说，这种等厚结构的工艺性更好，不管是采用铣削加工还是铸造成型后精加工，都能减少不必要的工序。

　　从安装边界尺寸来看，底部椭圆法兰的长轴和短轴尺寸，是根据配套的安装面板预留孔位来设计的，六个沉孔的中心距严格匹配行业内通用的安装规格，不需要额外做安装孔的改钻就能直接适配常规的安装工位。凸台的高度是根据配合件的插入深度来确定的，既要保证配合件插入之后有足够的配合长度，不会出现晃动，也不会因为凸台过高占用过多的设备内部空间，影响周边其他构件的布置。腰形内腔的宽度和长度尺寸，是根据穿过的杆件最大活动行程来设计的，预留的间隙刚好可以满足杆件在行程范围内的活动需求，不会出现内腔壁和运动杆件刮擦的问题，同时间隙也不会过大，避免灰尘、切削液等杂物顺着间隙进入设备内部。

　　在实际选型使用的时候，需要注意这个基座的安装面平面度要求，底部法兰和设备面板贴合的面必须平整，如果安装面有凸起或者杂物，会导致法兰安装之后出现倾斜，上方凸台的垂直度就会超差，直接影响内部配合件的运动精度，严重的时候甚至会出现运动卡滞、密封失效的问题。另外沉头孔的加工深度也要保证一致，如果单个沉孔过深或者过浅，会导致螺栓拧紧之后法兰受力不均，长期振动下容易出现螺栓松动的情况。这类零件一般采用铝合金或者不锈钢材质加工，铝合金材质的重量轻、加工成本低，适合没有腐蚀环境的普通工业场景，不锈钢材质的耐腐蚀性更好，适合食品加工、化工检测这类有防腐要求的场景，不同材质的表面处理也有区别，铝合金一般做阳极氧化处理提高表面硬度和耐磨性，不锈钢一般做钝化处理提高抗锈蚀能力。

　　从建模的角度来说，绘制这个零件的时候要先从底部法兰的基准面开始绘制草图，先画出椭圆轮廓和六个沉孔的位置，拉伸法兰厚度之后，再在法兰上表面绘制腰形凸台的轮廓，拉伸凸台高度之后，抽壳或者直接切除出腰形的内腔，最后处理衔接位置的圆角、沉孔的倒角这些细节，建模过程中要注意各个特征的尺寸关联，比如沉孔的中心要和法兰轮廓保持对应的位置关系，凸台的轮廓要和法兰上的安装位置居中，避免出现偏心的问题，不然加工出来的零件会出现安装错位的情况。
